Руководство по выбору датчиков мутности для онлайн-мониторинга качества воды

Обычно приобретают датчик мутности, когда проект должен непрерывно видеть взвешенные частицы. Проблема может заключаться в прорыве фильтра на водопроводной станции, ливневом стоке в реке, переносе твёрдых частиц в сточных водах или водорослях, а также изменения осадков в резервуаре. Покупатель должен сначала определить ожидаемый диапазон NTU и действие, следующее за сигналом тревоги.

Не выбирайте датчик мутности только по диапазону NTU

Дальность важна, но оптическое окно, доступ к очистке, движение воды и угол установки определяют, останется ли датчик полезным. Мониторинг питьевой воды в низком диапазоне требует стабильной оптики и аккуратной установки. Мониторинг рек или сточных вод требует более сильного контроля загрязнения и плана по предотвращению осадков, пузырьков и плавающего мусора.

Проверено NiuBoL Технические характеристики датчика мутности

Подтверждённые диапазоны мутности включают от 0 до 20,00 NTU, от 0 до 100,0 NTU и от 0 до 1000,0 NTU. Покупателям следует избегать заказа самого широкого ассортимента по умолчанию. Для низкочастотного применения нужна лучшая чувствительность при низком NTU, тогда как для грязной реки или точки сточных водов требуется достаточный запас для обработки событий без насыщения показаний.

Таблица выбора заявок

Где находится датчик в системе мониторинга

Датчик мутности может подключиться к RS485 Modbus RTU в регистратор данных, PLC или IoT-шлюз. На речной станции мутность часто сочетается с pH, DO, проводимостью, COD или аммиачным азотом. В очистных сооружениях он может быть связан с SCADA для работы фильтров и записей тревог.

Необходимо уточнить очистку и валидацию

Измерение оптической мутности зависит от чистого окна измерения. Если участок удалён, включите метод очистки, безопасный доступ и журнал технического обслуживания. Если показания используются для соответствия или эксплуатации, используйте портативный тест мутности или лабораторную справочную процедуру, чтобы онлайн-значение можно было проверить после очистки или сильных событий.

Детали RFQ, препятствующие переработке

Для датчика мутности отправляйте тип воды, ожидаемый диапазон, температуру, давление, фотографии установки, длину кабеля, требования к выходу, модель контроллера или шлюза, количество и страну назначения. Включите нормальный радиус действия NTU, максимальный радиус событий, глубину воды, тип твердых веществ, доступ к очистке и установку открытого канала, резервуара, трубы или станции.

Для подрядчиков также указывайте, кто поставляет шкаф, кронштейн, линию пробы, блок питания, защиту от перенапряжения, SIM-карту или аккаунт платформы. Недостающие элементы прицела обычно появляются во время ввода в эксплуатацию, когда их решение дороже.

Распространённая ошибка при покупке

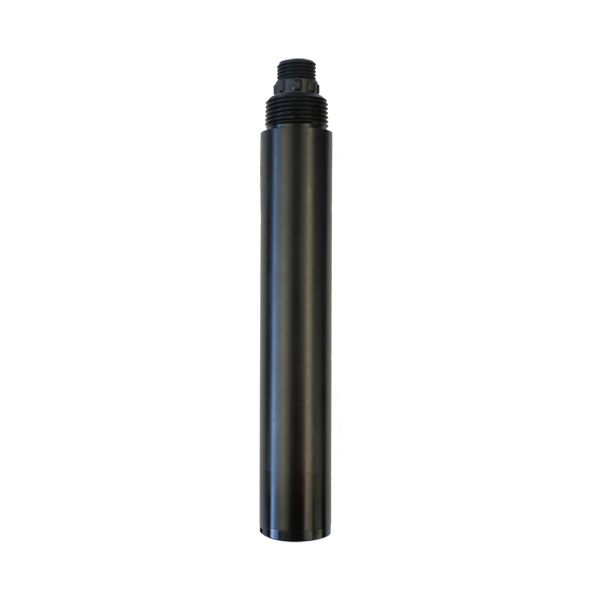

Распространённая ошибка — рассматривать мутность и TSS как одну и ту же покупку. Мутность обычно фиксируется в NTU и реагирует на рассеяние света. TSS — это массовая концентрация, которая зависит от локальных характеристик частиц. Если проекту нужны взвешенные твердые вещества в мг/л, обсудите калибровку TSS и условия применения, вместо того чтобы предполагать, что NTU можно преобразовать напрямую.

Позиция установки определяет, полезно ли значение NTU

Датчик мутности должен быть установлен там, где вода смешана и является репрезентативной. В трубе избегайте сильных пузырьков и турбулентности. В открытом канале избегайте мертвых углов и мест, где осадки закапывают оптическое окно. В реке защитите датчик от мусора, при этом сохраняя его в текущей воде.

Для чистой воды с низким уровнем действия даже мелкие пузырьки или окна могут иметь значение. Для сточных или ливневых стоков более серьёзной проблемой может быть быстрое загрязнение и возможность операторов безопасно очистить датчик после инцидента с высоким содержанием твёрдых веществ.

Примеры выбора диапазона NTU

Использование данных после установки

Данные о мутности должны быть связаны с действиями. Питьевой водопровод может проверить состояние фильтрации или коагулянта. Речная станция может отмечать штормовые события или сток строительства. Выход сточных вод может инициировать отбор проб или проверку процесса. Если действие не определено, график мутности превращается в фоновый шум.

Детали закупок для интеграторов

Интеграторы должны подтвердить RS485 адрес, карту регистров, маршрут кабеля, источник питания и показывает ли платформа NTU с правильной десятичной числом. Они также должны подтвердить, ожидает ли клиент только мутность или хочет получить оценку TSS. Если в тендере запрашиваются взвешенные твердые вещества в мг/л, поставщику следует обсудить TSS-датчик или корреляцию участка, а не предлагать только NTU.

Для NiuBoL Проекты, предложение должно разделять датчик, контроллер или регистратор, монтажный кронштейн, чистящие аксессуары и любые требования к платформе. Это облегчает сравнение предложений и снижает количество полей.

Как использовать данные мутности после ввода в эксплуатацию

В первый месяц информации о мутности следует анализировать с учётом дождя, работы фильтра, графика сброса, записей об очистке и известных событий на объекте. Этот обзор помогает определить реалистичные пороги предупреждения. Без периода рассмотрения проект может установить сигнализацию слишком жёстко и создать шум, или слишком свободным и пропустить важные события.

Для точки очистки питьевой воды или промышленной температуры мутность может направлять инспекцию фильтра и корректировку процесса. Для речной станции мутность может потребоваться с учётом осадков, проводимости и строительных работ выше по течению.

Границы закупок для проектов мутности

Покупатель должен спросить, включает ли в смету только датчик или контроллер, кронштейн, кабель, регистратор данных, чистящий аксессуар и подключение платформы. Оптические датчики, установленные в труднодоступной воде, требуют практической очистки. Если этого нет в эндоскопе, установленная система может работать только в первый период очистки.

NiuBoL Поддержка выбора наиболее сильна, когда покупатель предоставляет фотографии запланированного места, ожидаемого диапазона NTU и причину мониторинга. Эта информация меняет рекомендуемый диапазон и способ установки.

Пример проекта: мониторинг выходов фильтра

Для выхода фильтра датчик мутности обычно требует более низкого диапазона NTU и стабильного состояния отбора проб. Высокочастотный датчик может выдерживать грязные события, но при низкой мутности он может не дать той чувствительности, которую оператор ожидает при низкой мутности. Покупатель должен определить нормальное значение, значение сигнализации и максимальное значение события перед выбором диапазона.

Подрядчик также должен спланировать, как удалять пузырьки из образца и как чистить оптическое окно. Если пузырьки появляются после насоса или клапана, мутность может выглядеть хуже, чем у самой фильтрованной воды.

Диапазон действия датчиков мутности и проверки очистки

Перед выпуском заказа покупатель должен письменно подтвердить пять пунктов: измеренный параметр, ожидаемый радиус действия, точка установки, выходной сигнал и владелец технического обслуживания. Эти пять пунктов предотвращают большинство недоразумений между закупщиком, инженерами, операторами объектов и поставщиком. Если какой-либо пункт неизвестен, запрос должен быть чётко сформулирован, а не скрывать неопределённость.

В стоимости также следует разделять корпус датчика, кабель, контроллер или регистратор данных, монтажные аксессуары, материалы калибровки или проверки, коммуникационный шлюз, упаковку и документы. Это позволяет сравнивать поставщиков по реальному объёму. Более низкая цена не имеет смысла, если покупатель позже обнаруживает, что контроллер, ячейка потока, скобка или карта регистров не были включены.

Рекорды базовой мутности

Сохраняйте руководство пользователя, определение проводки, Modbus Карта регистров, запись калибровки, фотографии установки, настройки сигнализации, список упаковки и предложения по запасным деталям в одной папке. Для дистрибьюторов и подрядчиков этот файл также является послепродажной защитой. Когда конечный пользователь просит помощи спустя несколько месяцев, сервисная команда может увидеть, что было поставлено, как это было установлено и какие предположения использовались при вводе в эксплуатацию.

Для тендеров уточните, является ли требуемый результат необработанной мутностью, требуемой тревогой, долгосрочной тенденцией или доказательствами соответствия. Это разные результаты. Датчик, подходящий для мониторинга тенденций, всё равно может нуждаться в эталонном методе, если владелец должен сообщать официальные значения внешнему органу или руководителю проекта.

Для проектов мутности итоговая проверка должна сравнивать нормальный NTU, тревожный NTU и NTU с максимальным событием. Датчик, выбранный только для максимального события, может быть слабым при низких значениях чистой воды, тогда как датчик низкого диапазона может насыщаться во время ливневых или сточных вод.

Проектное решение

Вопрос 1: Что измеряет датчик мутности?

Ответ: Он измеряет оптическое рассеяние, вызванное взвешенными частицами, и обычно сообщает о мутности в NTU.

Вопрос 2: Какой NiuBoL Диапазоны мутности проверены?

Ответ: Подтверждённые диапазоны включают от 0 до 20,00 NTU, от 0 до 100,0 NTU и от 0 до 1000,0 NTU, с разрешением в зависимости от дальности.

Вопрос 3: Всегда ли самый широкий диапазон лучше?

Ответ: Нет. Выбирайте низкий диапазон для чувствительности к чистой воде и высокий для мониторинга грязной воды или событий.

Вопрос 4: Могут ли датчики мутности подключиться к SCADA?

А: Да. NiuBoL Поддержка датчиков мутности RS485 Modbus RTU для PLC, регистратор данных, RTU или SCADA интеграция.

Вопрос 5: Что вызывает нестабильные показатели мутности?

Ответ: Пузырьки, грязные оптические окна, захоронение осадков, водоросли, плохой поток и нерепрезентативные точки отбора проб — частые причины.

Вопрос 6: Мутность — это то же самое, что и TSS?

Ответ: Нет. Мутность — это оптическая NTU, а TSS — концентрация взвешенных твердых тел. Корреляция может требовать калибровки по конкретному месту.

Вопрос 7: Что следует проверять перед передачей?

О: Проверьте исходные показатели, эффект очистки, коммуникацию, порог тревоги, исторические данные и сравнение с помощью эталонного метода.

Вопрос 8: Когда полезна самоочистка?

Ответ: Самоочистка полезна в удалёных, богатых водорослями, осадочных или канализационных точках, где ручная очистка дорогая.

Вопрос 9: Какую информацию следует отправлять для отбора?

A: Отправьте тип воды, нормальный и максимальный NTU, фотографии установки, питание, выход, длину кабеля и доступ к обслуживанию.

Краткое содержание

Датчик мутности следует выбирать по дальности, условиям воды и доступу к обслуживанию. Подтверждённые спецификации NTU — это лишь отправная точка. Для стабильного онлайн-мониторинга покупатели должны определить точку установки, способ очистки, RS485 Процедура интеграции и проверки рекомендаций. NiuBoL Мутные датчики могут поддерживать мониторинг питьевой воды, рек, резервуаров и сточных вод при ясных условиях.
