Онлайн-датчик pH качества воды: Промышленное решение для мониторинга pH водных растворов

В сферах промышленной автоматизации, водоочистки и управления технологическими процессами значение pH, как ключевой показатель кислотно-щелочного баланса водных растворов, напрямую влияет на эффективность химических реакций, срок службы оборудования, качество продукции и соответствие экологическим нормам. Датчик pH для контроля качества воды NiuBoL NBL-PHG-206 разработан специально для системных интеграторов, поставщиков IoT-решений, подрядчиков проектов и инжиниринговых компаний. Он обеспечивает надежный потенциал непрерывного онлайн-мониторинга и поддерживает стандартные промышленные протоколы связи для бесшовной интеграции с системами SCADA, PLC и DCS.

Датчик сфокусирован на инженерной надежности и совместимости с системами, помогая интеграционным проектам снизить затраты на техническое обслуживание и повысить стабильность технологических процессов для соответствия строгим требованиям энергетики, химической промышленности, экологической защиты и других отраслей.

Основная концепция и инженерное значение водного раствора pH

Значение pH является одним из важнейших физико-химических параметров водных растворов. Почти все природные явления, химические превращения и производственные процессы, связанные с водными растворами, тесно коррелируют со значением pH. В промышленности, сельском хозяйстве, медицине, экологической защите и научных исследованиях точное измерение pH стало основой управления процессами и обеспечения качества.

Математическое определение pH — это отрицательный десятичный логарифм активности ионов водорода:

pH = -lg a(H⁺)

или приближенно выражается как pH = -log₁₀[H⁺] (где [H⁺] в моль/л).

Эта концепция была предложена датским биохимиком Сёренсеном в 1909 году для преобразования чрезвычайно малых концентраций ионов водорода в удобные для инженерных применений числовые значения. Например, в чистой воде при 25°C [H⁺] = 10⁻⁷ моль/л, что дает pH = 7, что определяется как нейтральная среда.

С микроскопической точки зрения молекулы воды постоянно находятся в состоянии ионизационного равновесия:

H₂O ⇌ H⁺ + OH⁻ (или более точно 2H₂O ⇌ H₃O⁺ + OH⁻)

Ионное произведение воды K_w составляет 10⁻¹⁴ при 25°C, т.е.:

[H⁺] × [OH⁻] = 10⁻¹⁴ моль²/л²

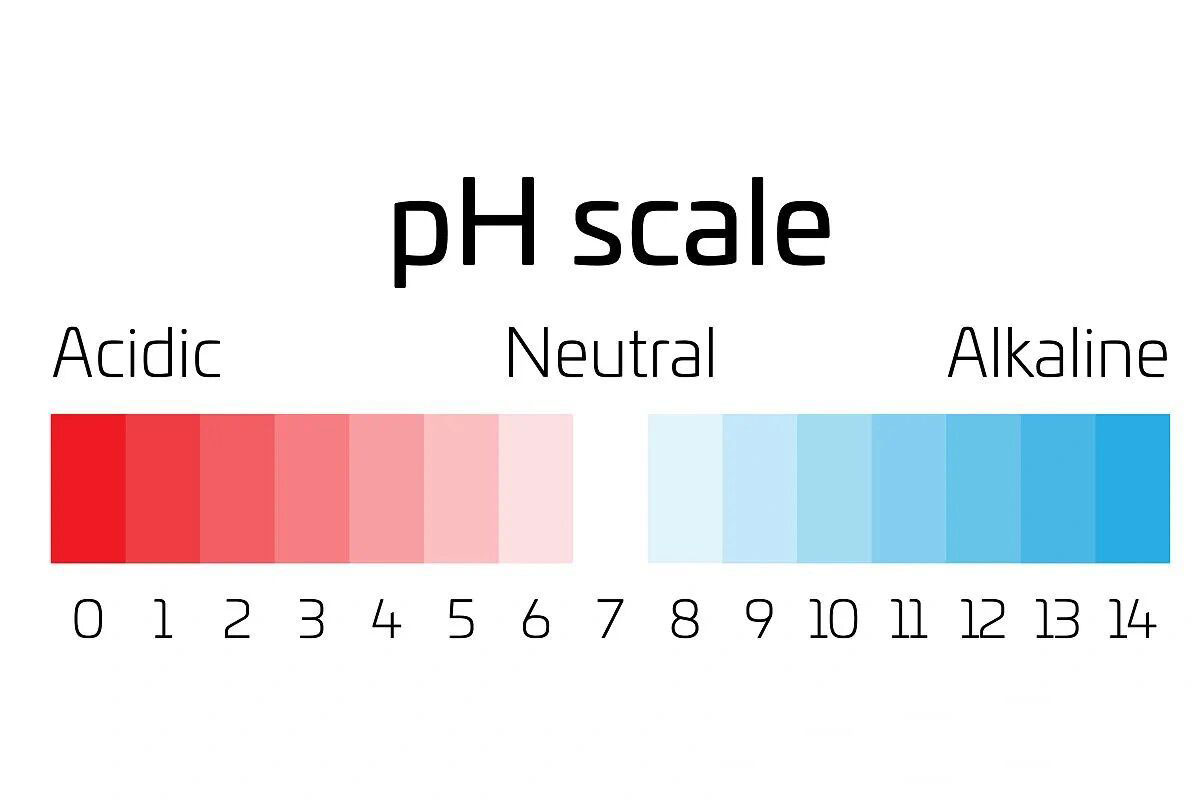

Это приводит к трем основным выводам:

• Нейтральный раствор: pH = 7, [H⁺] = [OH⁻] = 10⁻⁷ моль/л

• Кислый раствор: pH < 7, [H⁺] > [OH⁻]; чем меньше pH, тем сильнее кислотность

• Щелочной раствор: pH > 7, [H⁺] < [OH⁻]; чем больше pH, тем сильнее щелочность

В реальных промышленных средах температура, ионная сила и присутствующие вещества влияют на активность ионов водорода. Поэтому для онлайн-измерений необходима автоматическая температурная компенсация (АТС) для обеспечения точности данных. Логарифмическая природа pH приводит к нелинейным изменениям: количество нейтрализующего реагента, необходимое для изменения pH с 2 до 3, значительно больше, чем для изменения с 6 до 7. Это требует наличия в системах возможностей мониторинга с высоким разрешением и быстрым откликом для достижения точного замкнутого контура управления.

В промышленных процессах значение pH напрямую влияет на множество ключевых показателей:

• Эффективность коагуляции и флокуляции: Оптимальный диапазон pH обычно составляет 6.5–8.5; выход за эти пределы значительно снижает эффективность коагулянтов, таких как PAC или сульфат алюминия.

• Процесс дезинфекции: При дезинфекции хлорноватистой кислотой высокий pH снижает долю активного HOCl, влияя на эффективность стерилизации.

• Защита оборудования от коррозии: Низкий pH питательной воды котлов легко вызывает кислотную коррозию; высокий pH может привести к щелочной хрупкости или образованию накипи. Рекомендуемый диапазон pH для котловой воды обычно составляет 8.5–11.0, в зависимости от давления в котле и метода обработки.

• Соответствие нормам сброса: Большинство экологических стандартов требуют, чтобы pH сточных вод находился в пределах 6–9; мониторинг в реальном времени позволяет избежать рисков превышения.

Непрерывный онлайн-мониторинг pH значительно превосходит периодический отбор проб. Он позволяет оперативно фиксировать колебания и связываться с системами дозирования реагентов для оптимизации их расхода и сокращения ручного вмешательства.

Ключевая роль значения pH в управлении промышленными процессами

В промышленном производстве незначительные отклонения значения pH могут привести к изменению скорости реакций, колебаниям качества продукции или повреждению оборудования. В проектах по очистке сточных вод контроль pH влияет на нейтрализацию загрязнителей, активность микроорганизмов и качество окончательного стока. В энергетической отрасли мониторинг pH питательной воды котлов и конденсата напрямую связан с безопасностью и энергоэффективностью агрегатов. В управлении химико-технологическими процессами точная регулировка pH определяет селективность реакции и выход продукта.

Датчик NBL-PHG-206 выдает данные в реальном времени в диапазоне 0–14.00 pH по методу стеклянного электрода, со временем отклика менее 30 секунд и точностью ±0.1 pH. В сочетании с автоматической температурной компенсацией Pt1000 он соответствует требованиям стабильных измерений в сложных рабочих условиях. После интеграции этого датчика инженерные команды могут создавать системы автоматического регулирования с замкнутым контуром, значительно повышая общую эффективность и надежность проекта.

Основные технические преимущества датчика pH для контроля качества воды NBL-PHG-206

NBL-PHG-206 разработан для промышленных применений в полевых условиях и обладает множеством инженерных характеристик:

• Двойной дифференциальный усилитель с высоким импедансом, обладающий высокой устойчивостью к электромагнитным помехам и быстрой скоростью отклика.

• Патентованный pH-электрод: Внутренний раствор сравнения медленно просачивается через микропористый солевой мостик под давлением ≥100 кПа, положительная протечка длится более 20 месяцев, что значительно увеличивает срок службы электрода по сравнению с обычными промышленными электродами.

• Степень защиты IP68, поддерживает длительную погружную установку.

• Автоматическая температурная компенсация (Pt1000) для устранения влияния колебаний температуры.

• Стандартный выход RS-485 Modbus RTU, напрямую совместимый с основными промышленными контроллерами без дополнительных преобразовательных модулей.

Эти особенности обеспечивают превосходную производительность датчика при системной интеграции, особенно подходят для проектов, требующих длительной стабильной работы.

Технические параметры спецификации

Ниже приведены подробные технические параметры датчика pH для контроля качества воды NBL-PHG-206:

Примечание: Датчик подходит для большинства сценариев промышленной водоочистки и мониторинга процессов и поддерживает измерение сред с низкой проводимостью в сочетании с электродами для чистой/ультрачистой воды.

Типичные сценарии применения датчика pH для контроля качества воды NBL-PHG-206

NBL-PHG-206 широко используется в следующих промышленных проектах:

1. Инжиниринг очистки сточных вод: Мониторинг pH поступающих и очищенных стоков на муниципальных и промышленных очистных сооружениях, поддержка автоматического контроля дозирования реагентов для обеспечения соответствия нормам сброса.

2. Мониторинг котловой воды в энергетике: Измерение pH химически очищенной питательной воды, насыщенного пара и конденсата для предотвращения коррозии и обеспечения безопасности агрегатов.

3. Управление химико-технологическими процессами: Непрерывный мониторинг кислотно-щелочной нейтрализации, приготовления солевых растворов и реакционных котлов для легкого доступа к системам DCS.

4. Инжиниринг пищевой и фармацевтической промышленности: Мониторинг pH технологической воды для поддержки прослеживаемости в соответствии с сертификациями QS/HACCP.

5. Сельское хозяйство и аквакультура: Регулирование качества воды в системах крупномасштабного орошения или аквакультуры, в сочетании с IoT-платформами для дистанционного мониторинга.

6. Научные исследования и автоматизированные платформы: Интеграция в многопараметрические измерительные станции для обеспечения стабильного сбора данных.

В этих сценариях датчик помогает интеграторам быстро завершить настройку системы и сократить время пуско-наладочных работ на месте.

Системная интеграция и аспекты совместимости

NBL-PHG-206 использует протокол RS-485 Modbus RTU со скоростью передачи по умолчанию 9600 бод и поддерживает изменение адреса. Совместим с ПЛК, такими как Siemens S7 и Schneider Modicon, а также с системами DCS от ABB и Honeywell.

Моменты интеграции включают:

• Использовать независимый источник питания 12–24 В постоянного тока, чтобы избежать помех по общему проводу.

• 4-жильный витой экранированный кабель (красный: питание +, черный: GND, синий: 485A, белый: 485B). Для передачи на большие расстояния добавляйте оконечный резистор 120 Ом.

• Поддержка подключения к безбумажным регистраторам, сенсорным панелям и IoT-шлюзам для загрузки данных в облако.

• Перед установкой убедитесь, что адрес и скорость передачи соответствуют, чтобы предотвратить конфликты на шине.

Конструкция с цифровым выходом значительно снижает сложность и стоимость интеграции.

Руководство по монтажу и электрическому подключению

Датчик использует интерфейс 3/4" NPT и поддерживает погружной монтаж в трубопроводах или резервуарах. Угол установки должен быть наклонен более чем на 15°, чтобы избежать горизонтального или перевернутого положения, влияющего на просачивание раствора сравнения.

Электрическое подключение осуществляется с помощью влагозащищенного разъема M16-5 pin с четкой последовательностью подключения проводов. В точке подключения проводов необходимо обеспечить герметизацию. Для сред с длительным погружением рекомендуется использовать кабели, устойчивые к коррозии.

Техническое обслуживание и уход

Для сохранения точности измерений рекомендуется:

• Перед измерением очищать дистиллированной водой и промокать насухо.

• При простое хранить в 3 М растворе хлорида калия.

• Очищать отложения на стеклянной мембране разбавленной соляной кислотой и промывать.

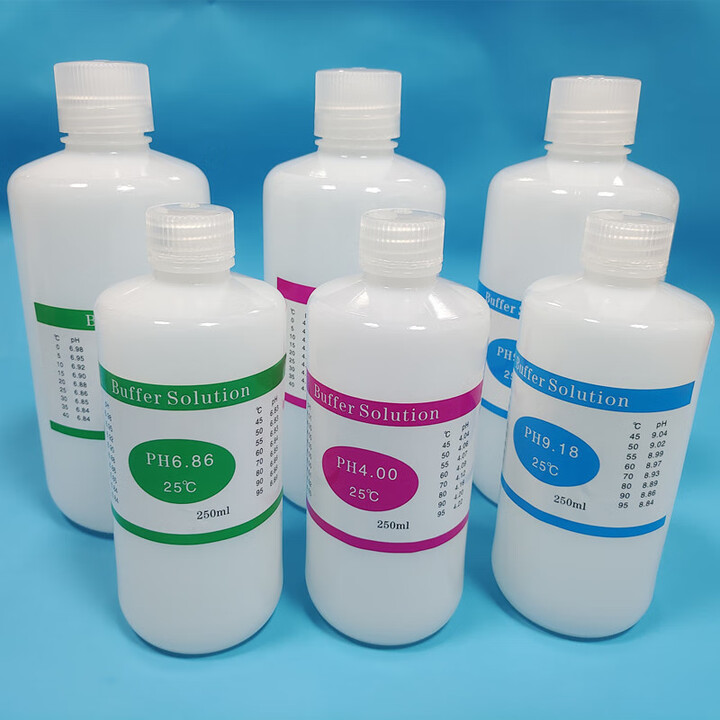

• Выполнять двухточечную калибровку каждые 3–6 месяцев.

• Избегать длительного погружения в дистиллированную воду или белковые растворы.

Если после калибровки сохраняется значительное отклонение, своевременно замените датчик, чтобы обеспечить надежность системы.

Часто задаваемые вопросы (FAQ)

1. Какие протоколы связи поддерживает NBL-PHG-206?

О: Стандартный RS-485 Modbus RTU, который можно напрямую подключать к ПЛК, DCS или IoT-шлюзам.

2. Подходит ли он для измерения чистой или ультрачистой воды?

О: В сочетании со специальным электродом он может соответствовать требованиям мониторинга качества воды с проводимостью менее 3 мкСм/см и подходит для котловой воды в энергетике.

3. Каковы требования к углу установки?

О: Он должен быть наклонен более чем на 15° и не может находиться в горизонтальном или перевернутом положении.

4. Как реализовать удаленный мониторинг и сигнализацию?

О: Подключиться к верхнему уровню через Modbus, установить верхний и нижний пределы сигнализации pH, поддерживается автоматическое управление без присутствия персонала.

5. Каков срок службы датчика?

О: Патентованная система сравнения обеспечивает просачивание в течение более 20 месяцев, что значительно продлевает срок службы по сравнению с обычными электродами.

6. Каков диапазон напряжения питания?

О: Широкий диапазон напряжения 12–24 В постоянного тока, с энергопотреблением всего 0.2 Вт.

7. Поддерживается ли настройка длины кабеля?

О: Стандартная длина 5 метров; другие длины могут быть настроены в соответствии с требованиями проекта.

8. Какой рекомендуемый цикл калибровки?

О: Проводите двухточечную калибровку каждые 3–6 месяцев, корректируя в соответствии с коррозионной активностью среды.

Резюме

Онлайн-датчик pH для контроля качества воды NiuBoL NBL-PHG-206 органично сочетает научные принципы водных растворов pH с требованиями промышленного инжиниринга. Он обеспечивает надежную аппаратную основу для проектов онлайн-мониторинга pH благодаря стабильной производительности измерений, стандартным интерфейсам связи и долговременной защитной конструкции. Будь то новые системы очистки воды или модернизация существующего оборудования, этот датчик может помочь системным интеграторам и инжиниринговым компаниям достичь точного управления процессами, снизить эксплуатационные расходы и повысить конкурентоспособность проекта.

Выбор промышленной серии датчиков NiuBoL означает выбор профессионального и стабильного решения для автоматизации. Для технического подбора, проверки образцов или поддержки серийной интеграции, пожалуйста, свяжитесь с инженерной командой NiuBoL. Мы предоставим индивидуальные решения в соответствии с конкретными рабочими условиями.
