1. Введение: «Мутность» как основной параметр управления процессом и ее оптическая сущность.

В многопараметрических системах мониторинга качества воды и системах управления технологическими процессами мутность является весьма репрезентативным основным параметром контроля. Из сущности физики оптоэлектроники мутность является не непосредственной единицей массовой концентрации вещества, а сложным оптическим свойством. Это относится к физическим характеристикам взвешенных частиц в жидкости, препятствующих передаче света.

При введении коллимированного луча в образец жидкости из-за присутствия неоднородных взвешенных частиц (таких как осадок, коллоиды, водоросли, микроорганизмы и промышленные макромолекулярные полимеры) с показателями преломления, отличными от окружающей среды, фотоны подвергаются рассеянию (изменению направления распространения) и поглощению (потере энергии) при прохождении через эти частицы. При контроле промышленной фильтрации, очистке и дезинфекции водопроводной воды, а также соблюдении требований по сбросу сточных вод в окружающую среду мутность является ключевым индикатором контроля для оценки эффективности перехвата системы и риска проникновения фильтрационного слоя. Высокоточные онлайн-данные о мутности в режиме реального времени напрямую определяют стабильность контура обратной связи процесса. Однако в сложных условиях на объекте из-за чувствительности оптических характеристик в процессе измерения могут возникать различные паразитные помехи.

2. Основные болевые точки: анализ четырех мешающих факторов, влияющих на точность измерения мутности

На практике, когда бы ни проводились оптические измерения, причинно-следственные цепочки помех встречаются повсеместно. Для достижения точного управления процессом необходимо тщательно проанализировать следующие четыре основных фактора вмешательства:

2.1 Фактор А: Интерференция рефракции пузырьков и динамические скачки
   Пузыри являются основным физическим вмешательством, вызывающим аномальные скачки данных в промышленных онлайн-турбидиметрах. Показатель преломления воды составляет примерно 1,333, а показатель преломления воздуха внутри пузырьков близок к 1,000. Когда микропузырьки образуются в жидкости из-за резких изменений давления, повышения температуры или механического перемешивания, каждый пузырь действует как миниатюрная сферическая линза на оптическом пути.

Уклонение от процесса: Необходимо избегать помех пузырьков путем оптимизации места установки на месте. Устанавливайте датчик на участке со стабильной скоростью потока и без неупорядоченной турбулентности, вертикально или наклонно против направления потока, избегая верхней части трубопровода (где скапливается газ) или непосредственно за выходными отверстиями насоса.

2.2 Фактор B: размер частиц, форма и пространственное распределение углов рассеяния
   Физические формы взвешенных веществ в воде широко варьируются, причем распределение частиц по размерам часто охватывает несколько порядков, что приводит к фундаментальным различиям в пространственном распределении энергии рассеянного света.

Управление пространственной геометрией: Различия в форме и размере частиц вызывают совершенно разные реакции интенсивности бокового и прямого света. Поэтому при измерении мутности угол рассеяния должен быть строго указан. Признанный в отрасли нефелометрический принцип 90° обеспечивает высокую стабильность и превосходство в улавливании взвешенных частиц различных размеров и балансировании комбинированного рассеяния крупных и мелких частиц.

2.3 Фактор C: Спектральное поглощение интенсивности света акварелью (колориметрическое отрицательное смещение)
   Цвет воды, вызванный растворенными органическими веществами (такими как гуминовая кислота, дубильная кислота) или промышленными красителями, оказывает сильное поглощающее воздействие на источник света обычных турбидиметров.

Уклонение от процесса: Необходимо отказаться от источников видимого света и использовать специальные невидимые длины волн, отличные от видимого света (например, ближний инфракрасный свет), чтобы минимизировать спектральное поглощение и частичную флуоресцентную интерференцию.

2.4 Фактор D: Внешний рассеянный свет и фоновое паразитное отражение (положительный дрейф нулевой точки)
   Эти помехи напрямую зависят от физических границ датчика и процесса установки резервуара.

Физические последствия: Эти нецелевые рассеянные световые лучи принимаются и усиливаются детектором 90°, непосредственно формируя сильный оптический фоновый шум, вызывающий сильное переполнение нулевой точки и положительный дрейф (ненулевое показание при отсутствии взвешенных веществ).

3. Технологический прорыв: противоинтерференционный оптоэлектронный механизм NiuBoL NBL-WQ-TS Нефелометрический датчик мутности

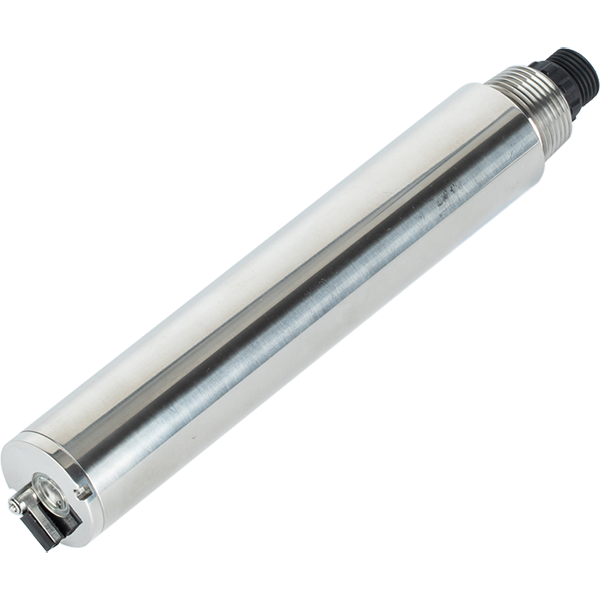

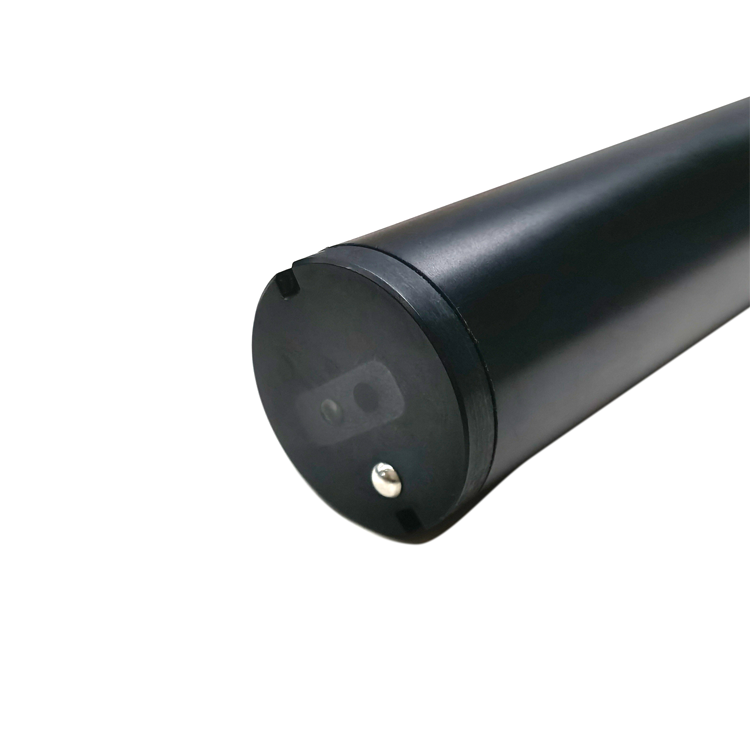

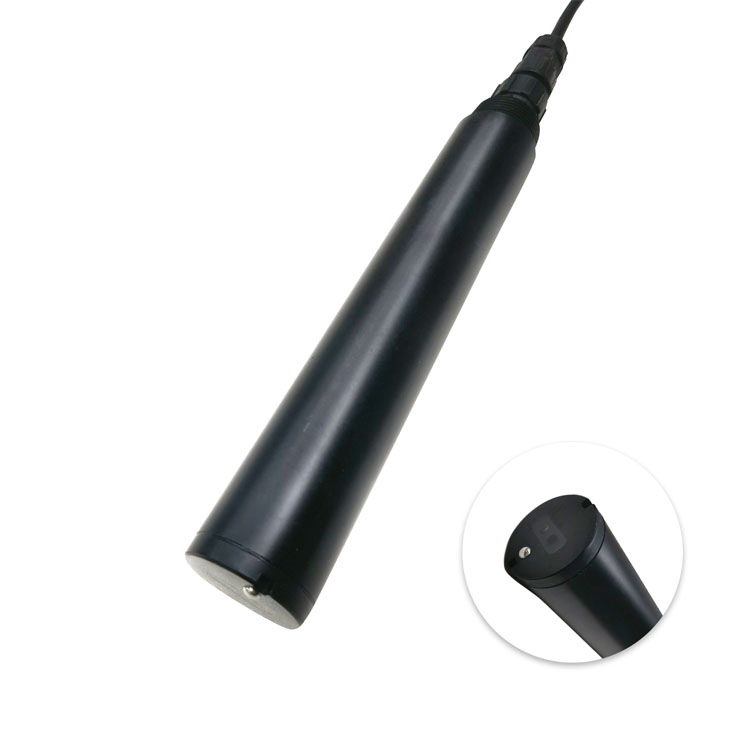

Устранение четырех проблем, связанных с оптическими помехами в промышленных условиях, NiuBoL разработал NBL-WQ-TS встроенный онлайн-датчик мутности. Это устройство спроектировано строго по нефелометрическому принципу 90°, устраняя одно за другим влияние окружающей среды со стороны физического оборудования и архитектуры оптического пути:

Светодиодный источник света ближнего инфракрасного диапазона 860 нм:
   NBL-WQ-TS отказывается от традиционных источников видимого света и использует высокостабильный светодиод ближнего инфракрасного диапазона с длиной волны 860 нм. Эта особая невидимая инфракрасная длина волны идеально позволяет избежать спектральных полос поглощения натуральных цветов воды (таких как желтый, коричневый, зеленый), полностью устраняя интерференцию цветов. Он обеспечивает измерение чистого рассеяния частиц даже при контакте со сточными водами пищевого пивоварения, печати и окраски.

Прецизионная физическая структура оптоволокна:

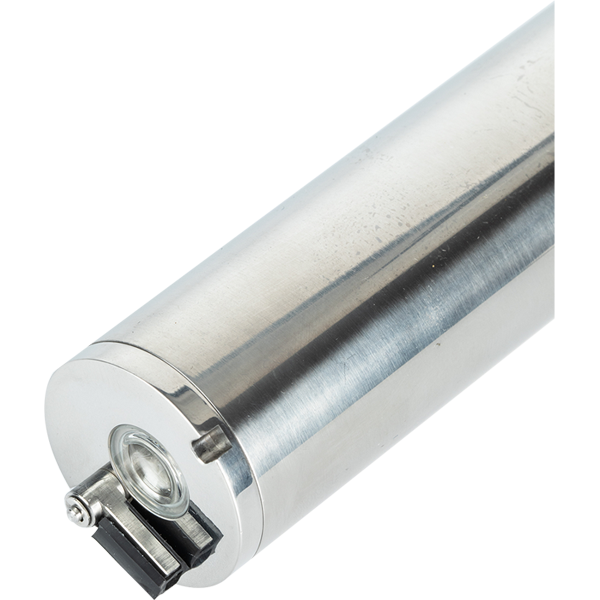

   В устройстве используется высококонцентрированная оптоволоконная передача и конструкция коллимации луча внутри, которая объединяет падающий свет в параллельный энергетический луч, строго ограничивая область точечного рассеяния. Эта закрытая и высоко сфокусированная структура оптического пути обеспечивает высокую устойчивость к внешнему рассеянному свету и помехам естественного света.

Стандартная геометрия рассеяния 90°:
   Строго следует международному стандарту ISO 7027, располагая приемник под углом 90° строго перпендикулярно падающему свету. Эта геометрическая конструкция имеет превосходную воспроизводимость рассеяния Ми и Рэлея, обеспечивая высокую линейность и точность во всем диапазоне 0–1000NTU.

4. NiuBoL NBL-WQ-TS Таблица технических параметров ядра онлайн-датчика мутности

Во время системной интеграции и подбора крупных закупок стандартизированное оборудование, характеристики диапазона и электрические параметры являются основой для обеспечения совместимости системы. Конкретные параметры следующие:

5. Интеграция интеллектуальной системы водоснабжения и влагозащищенная проводка на месте.

Чтобы беспрепятственно интегрировать онлайн-мутномер в сеть управления Интернетом вещей и обеспечить высокую надежность, физическая установка и электрическая интеграция на месте должны строго соответствовать следующим спецификациям:

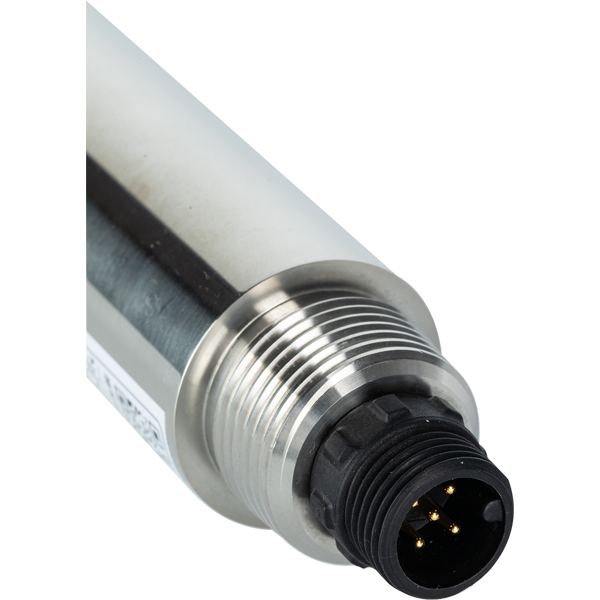

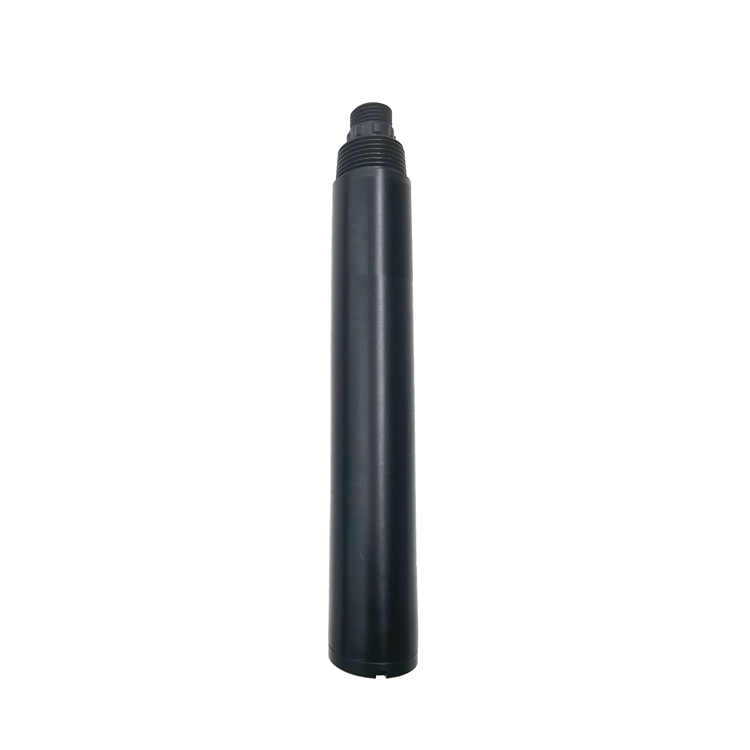

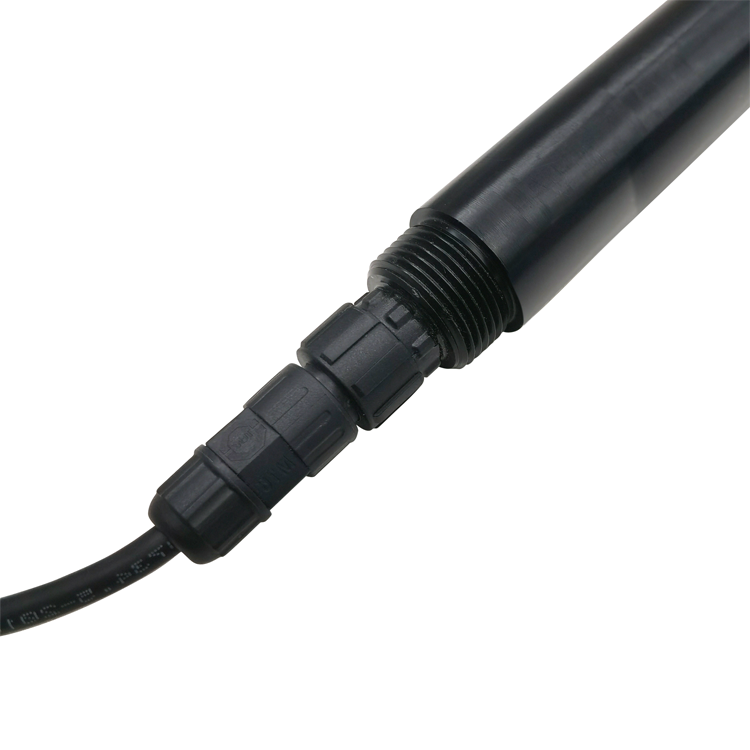

Физическая установка. Избегайте ошибок: Используйте резьбу 3/4 NPT для погружной или стационарной установки трубопровода. Строго выполнять вторичную гидроизоляционную и антикоррозионную обработку в местах соединений. Учитывая, что кабели требуют длительного погружения в воду (в том числе морскую воду или промышленные сточные воды с высоким содержанием солей) или воздействие агрессивного воздуха, все промежуточные клеммы должны быть оснащены водонепроницаемой герметизирующей лентой и антикоррозийными манжетами. Оставьте естественную слабину кабелей; никогда не держите кабели под натяжением во время подвешивания, чтобы предотвратить потерю сигнала из-за усталостного разрушения провода.

Топология управления: Датчик питается от напряжения 12–24 В постоянного тока, а его сверхнизкое статическое энергопотребление (0,2 Вт) позволяет напрямую подключаться к различным удаленным маломощным RTU или установкам с солнечной батареей. PLC системы управления замкнутого цикла. С помощью RS-485 Прямое соединение, может быть достигнут высокочастотный опрос полевых данных.

6. Стандартизированные процедуры калибровки и ежедневного обслуживания промышленного уровня.

Измерение мутности полностью зависит от оптического потока; чистота измерительного окна и стандартизированные процедуры калибровки являются залогом успеха прибора.

6.1 Строгий процесс калибровки по техническим характеристикам 10 см
   Чтобы полностью исключить паразитное отражение и фоновый шум, создаваемый стенками калибровочного контейнера, необходимо выполнить следующую стандартизированную процедуру двухточечной калибровки:

Калибровка нуля: Используйте большой стакан для измерения необходимого количества раствора с нулевой мутностью. Вертикально подвесить NBL-WQ-TS датчик в растворе. Критическая инженерная спецификация: Измерительная торцевая поверхность датчика должна располагаться на высоте не менее 10 см над дном стакана, а также на расстоянии не менее 10 см от внутренних стенок. Дайте ему постоять 3–5 минут, пока показания полностью не стабилизируются, а микропузырьки полностью не поднимутся и не исчезнут, затем подайте команду калибровки нуля.

Калибровка наклона: With the identical physical suspension layout (maintaining >10 см от стен и дна) вертикально погрузите датчик в стандартный раствор формазина. Дайте ему постоять 3–5 минут, пока он не стабилизируется, затем выполните калибровку усиления крутизны.

6.2 Ежедневный уход за чистотой окон
   Внешняя поверхность и окно датчика: Регулярно очищайте внешнюю поверхность датчика и оптическое измерительное окно водопроводной водой под низким давлением. Если мусор или остатки биопленки остались, аккуратно протрите влажной мягкой нетканой тканью. В случае стойких маслянистых загрязнений добавьте небольшое количество бытового моющего средства в водопроводную воду для замачивания и очистки.

Меры предосторожности при обслуживании: Датчик содержит чрезвычайно чувствительные оптические прецизионные линзы и микротоковые электронные компоненты. Во время технического обслуживания следите за тем, чтобы датчик не подвергался сильному механическому воздействию. Внутренняя часть полностью герметична и не содержит деталей, обслуживаемых пользователем.

Часто задаваемые вопросы

В1: Почему источник инфракрасного света 860 нм, используемый в NBL-WQ-TS игнорировать цветовые помехи от пивоваренных заводов или ярких водоемов, таких как Желтая река?
   Ответ: Потому что большинство цветных веществ (таких как натуральные желтые молекулы в ферментационном бульоне, гуминовая кислота и т. д.) имеют спектральные полосы поглощения, сосредоточенные в основном в области видимого света 380-780 нм. NBL-WQ-TS использует ближний инфракрасный свет с длиной волны 860 нм, который находится за пределами диапазона спектра избирательного поглощения этих цветных молекул. Фотоны при прохождении подвергаются физическому рассеянию только на взвешенных твердых частицах, что полностью устраняет негативное смещение, вызванное цветом.

Вопрос 2: Если во время калибровки датчик находится на расстоянии менее 10 см от дна стакана, вызовет ли это положительное или отрицательное отклонение?
   Ответ: Это вызовет значительное положительное отклонение (ошибочно высокое значение). Когда измерительная торцевая поверхность находится слишком близко к дну контейнера, падающий инфракрасный луч высокой интенсивности попадает на твердую поверхность стакана, создавая нечастичный «фоновый паразитный отраженный свет». Эта часть отраженного света, полученная детектором 90°, ошибочно интерпретируется прибором как вклад рассеяния от частиц в воде, тем самым повышая нулевую точку.

В3: Как точно согласовать три различных диапазона (0-20NTU, 0-200NTU, 0-1000NTU) для городской очистки воды и химической очистки сточных вод высокой чистоты?
   А:
   - 0-20,00NTU (высокое разрешение 0,01NTU): Точно соответствует сточным водам городских водопроводных станций, процессам ультрафильтрации/обратного осмоса и высокочистым промывочным водам полупроводниковых предприятий.
   - 0-200,0НТУ: Подходит для сырой воды на водоочистных станциях, для управления процессом повторного использования очищенной воды и для сброса мягких промышленных сточных вод.
   - 0-1000,0НТУ: Специально разработан для аэротенков, сточных вод отстойников на очистных сооружениях и крупномасштабных проектов по мониторингу сбросов загрязнений окружающей среды.

В4: Каковы требования к креплению резьбы для защиты IP68 (до глубины 20 м) для мониторинга качества воды в глубоководных резервуарах и плотинах?
   A: Корпус датчика изготовлен из композита POM и ABS, обеспечивающего высокую устойчивость к давлению. При глубоководной установке никогда не используйте кабель датчика непосредственно для подъема. Заднюю резьбу 3/4 NPT необходимо использовать для фиксации датчика на жестком несущем стержне из нержавеющей стали или ПВХ, а затем весь узел стержня фиксируется на кронштейне плотины, гарантируя, что устройство не будет смещаться или перекручиваться под потоками воды на глубине 20 м.

Вопрос 5: Какую схему проточной ячейки следует использовать с этим датчиком для трубопроводов вторичного водоснабжения, содержащих микропузырьки?
   Ответ: Системным интеграторам рекомендуется не использовать прямую установку в линию, а спроектировать «обходную проточную ячейку для дегазации». Направьте поток основного трубопровода в нижнюю часть проточной ячейки с низкой скоростью потока, позволяя жидкости медленно подниматься. Микропузырьки будут выходить наружу под действием силы тяжести и разницы плавучести. Дегазированная проба воды из среднего-нижнего слоя затем проходит через измерительный торец датчика через перелив.

Вопрос 6: Есть ли NiuBoL Датчик мутности предоставляет стандартное руководство по разработке регистров Modbus-RTU для поддержки последовательного подключения нескольких датчиков?
   А: Да. Весь NBL-WQ-TS серия изначально поддерживает промышленный стандарт RS-485 интерфейс и протокол Modbus-RTU. Для каждого датчика можно изменить свой уникальный адрес подчиненного устройства с помощью команды программного обеспечения. Системные интеграторы могут подключать десятки датчиков параллельно к одной шине витой пары и напрямую считывать данные регистров мутности и температуры без каких-либо сторонних модулей преобразования.

Краткое содержание

При многопараметрическом мониторинге качества воды при интеграции систем Интернета вещей и мониторинга окружающей среды точный контроль помех пузырьков и устранение фонового паразитного отраженного света эквивалентно защите основного жизненного цикла всей системы мониторинга. Благодаря инфракрасному оптоэлектронному механизму 860 нм, геометрической архитектуре высокого стандарта 90° и удобному протоколу Modbus-RTU, NiuBoL NBL-WQ-TS Нефелометрический онлайн-датчик мутности представляет собой надежное онлайн-решение инженерного качества для глобальных водных проектов.

Техническая поддержка и пути приобретения бизнеса:
   Чтобы получить полное руководство по регистру связи Modbus, установочные чертежи CAD для NiuBoL NBL-WQ-TS онлайн-датчик мутности или чтобы получить специальные расценки на государственные экологические оптовые закупки, свяжитесь напрямую с нашей командой разработчиков приложений. Мы обеспечим индивидуальную поддержку по интеграции технического решения в течение 24 часов.
