Научная метеостанция NiuBoL высотой 10 метров установлена в Танзании

Компания NiuBoL поставила 10-метровую научно-исследовательскую метеостанцию для открытой метеорологической исследовательской площадки в Танзании, Африка. Система интегрирует мониторинг ветра, атмосферных условий, осадков, испарения, продолжительности солнечного сияния и солнечной радиации с регистрационным устройством данных или IoT-шлюзом, солнечным источником питания, монтажной конструкцией, защитой от молний и защитным корпусом из нержавеющей стали.

Танзания имеет прибрежные, плоскогорные, полупустынные и горные районы, поэтому местные метеоданные могут значительно различаться в зависимости от региона и высоты. Исследовательская станция должна фиксировать не только текущие погодные условия. Она должна обеспечивать непрерывные, отслеживаемые измерения, которые можно сравнивать в разные сезоны и использовать исследователями, владельцами проектов или полевыми инженерами.

Почему был использован 10-метровый мачтовый столб

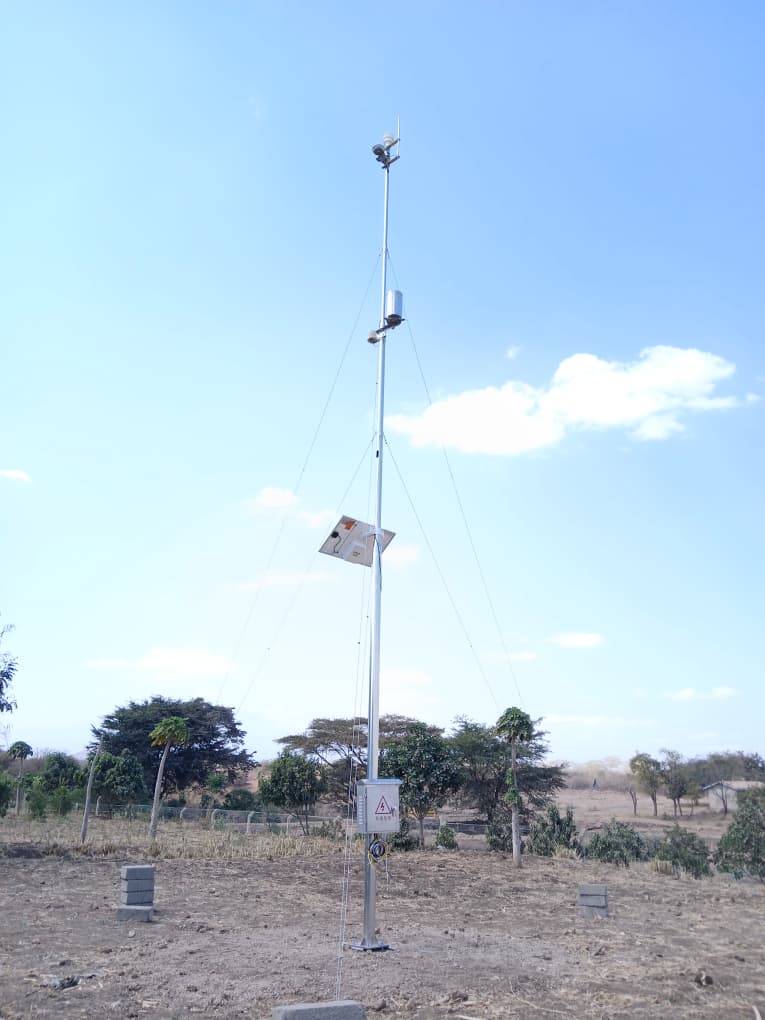

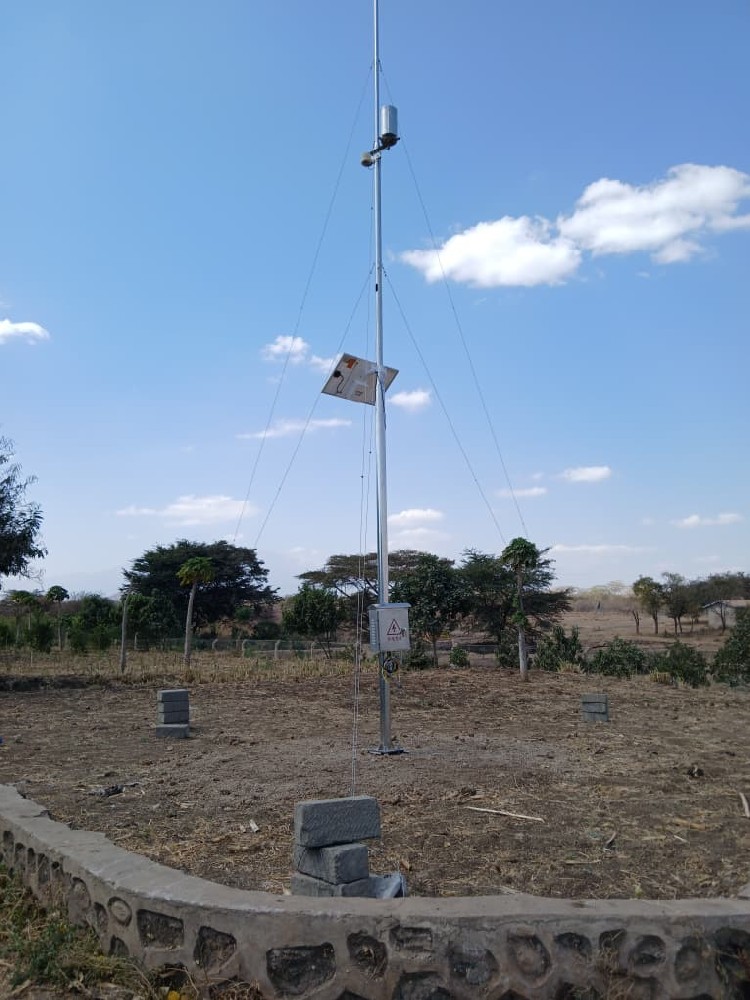

Измерение ветра крайне чувствительно к высоте и преградам. Мачта высотой 10 метров помогает снизить влияние низкой растительности, стен и близлежащих сооружений, обеспечивая более репрезентативное воздействие на каналы скорости и направления ветра. На фотографиях участка показана высокая мачта, поддерживаемая оттяжками, с датчиками и солнечной батареей, установленными для работы на открытом воздухе.

Для исследовательской установки мачта, растяжки, фундамент, прокладка кабеля и корпус являются частью измерительной системы. Если механическая конструкция смещается, затеняет сенсор излучения или позволяет воде попасть в кабельный путь, запись данных может быть нарушена, даже если электроника сенсора остаётся работоспособной.

Компоненты системы и их измеряемое значение

Архитектура данных для станции Танзании

Систему можно понять как состоящую из пяти уровней: сенсорного, сбора данных, питания, связи и использования данных. Датчики измеряют полевые переменные; регистратор данных или IoT-шлюз собирает каналы; солнечное питание поддерживает работу системы; канал связи передает показания; а программный интерфейс позволяет пользователям просматривать текущие значения и исторические изменения.

Для сетей RS485 при вводе в эксплуатацию следует определить адрес каждого устройства, скорость передачи данных (скорость передачи), интервал опроса и таблицу регистров. Платформа также должна стандартизировать единицы измерения: скорость ветра в м/с, направление ветра в градусах, атмосферное давление в гПа, осадки в мм, испарение в мм, продолжительность солнечного сияния в часах и солнечную радиацию в Вт/м². Четкие единицы уменьшают ошибки при последующем экспорте и сравнении данных исследователями.

Полевой ввод в эксплуатацию и техническое обслуживание

Пусконаладочные работы должны начинаться со структуры и питания перед проверкой данных. Мачта должна быть вертикальной, болты затянуты, растяжки натянуты, а крепления зафиксированы. Солнечная панель должна быть ориентирована в соответствии с требованиями площадки, а напряжение батареи следует измерять под нагрузкой. Корпус следует проверить на герметичность, заземление и доступ для обслуживания.

Проверка датчиков должна выполняться по одному каналу за раз. Показания ветра должны реагировать на местное движение воздуха. Дождемер должен быть установлен горизонтально. Датчик радиации должен быть горизонтальным и чистым. Значения испарения и солнечного сияния следует интерпретировать с учетом времени дня и погодных условий. После подключения станции к сети регистратор данных следует перезапустить один раз, чтобы подтвердить восстановление после прерывания питания.

Что показывает интерфейс мониторинга

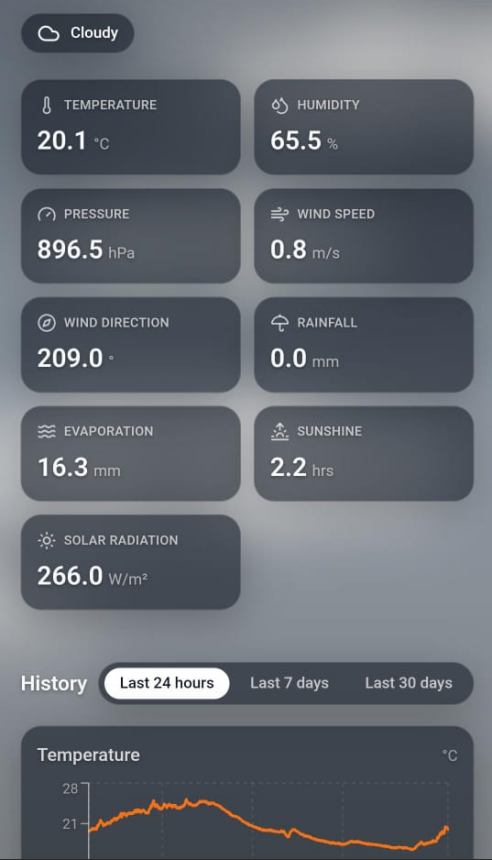

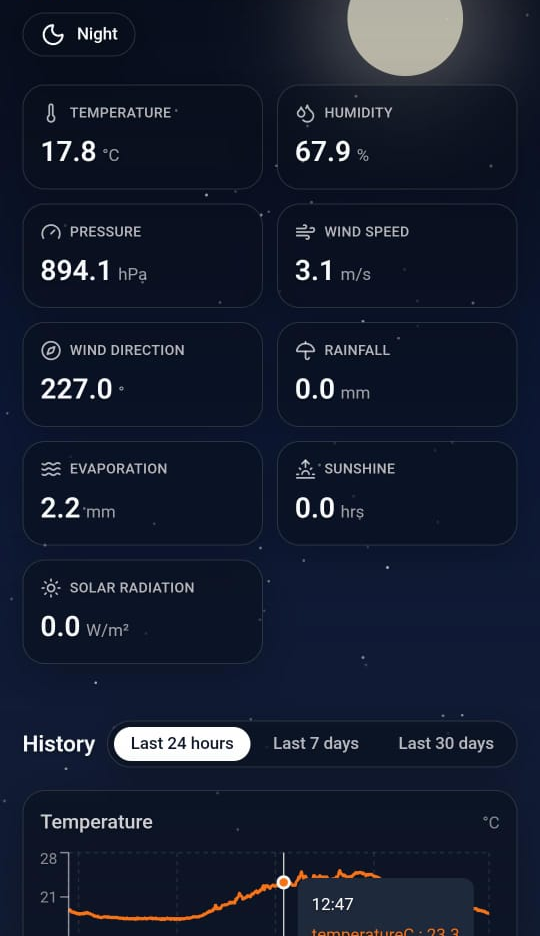

Предоставленные изображения экрана показывают каналы для температуры, влажности, давления, скорости ветра, направления ветра, осадков, испарения, продолжительности солнечного сияния и солнечной радиации. Это полезно для исследований, так как связывает связанные переменные в одной записи. Например, испарение можно рассматривать вместе с ветром, влажностью, температурой воздуха и радиацией, а не как изолированное значение.

Заметки по закупкам для аналогичных научно-исследовательских станций

• Определите цель исследования перед выбором списка датчиков; не добавляйте параметры, которые не будут использоваться.
• Подтвердите, требуется ли для проекта мачта высотой 10 метров или другая высота установки на основе стандарта наблюдения и условий местности.
• Укажите формат экспорта данных, доступ к платформе, локальное отображение и способ связи в запросе на коммерческое предложение.
• Включите молниезащиту, корпус, длину кабеля, автономность от солнечной энергии и средства обслуживания в рамки проекта.
• Требуются фотографии установки, высоты датчиков, адреса и скриншоты данных первого дня в качестве записей о приёмке.

Резюме

Исследовательская метеостанция Танзании высотой 10 метров является многопараметрической системой наружного наблюдения, а не отдельным устройством для отображения погоды. Она сочетает ультразвуковое измерение ветра, атмосферное зондирование, осадки, испарение, продолжительность солнечного сияния, солнечное излучение, сбор данных, питание от солнечных батарей и структурную защиту. Для исследовательских проектов в Африке или других удалённых местах инженерная ценность заключается в стабильных измерениях, задокументированной установке и канале передачи данных, который может поддерживать долгосрочный анализ.
