Метеостанции NiuBoL PV, применяемые в солнечном проекте на крыше в Бангладеш

Компания NiuBoL поставила три системы фотогальванических метеостанций для проекта по мониторингу солнечных панелей на крыше в Бангладеш. Станции были установлены возле фотогальванических установок, чтобы проектная команда могла записывать метеорологические параметры, влияющие на температуру модулей, солнечную радиацию и условия эксплуатации: скорость ветра, направление ветра, температуру воздуха, влажность, давление, осадки, солнечное излучение и температуру фотогальванических модулей.

Для солнечного проекта метеостанция не является декоративным аксессуаром. Это слой данных о состоянии окружающей среды в системе мониторинга. Когда меняется выход инвертора, оператору нужны местные данные, чтобы отделить изменения, вызванные погодой, от загрязнения модулей, тепловых потерь, затенения, проблем с проводкой или неисправностей оборудования. Ценность станции зависит от размещения датчиков, стабильного сбора данных и канала связи, который владелец или интегратор могут поддерживать.

Конфигурация проекта и роли сенсоров

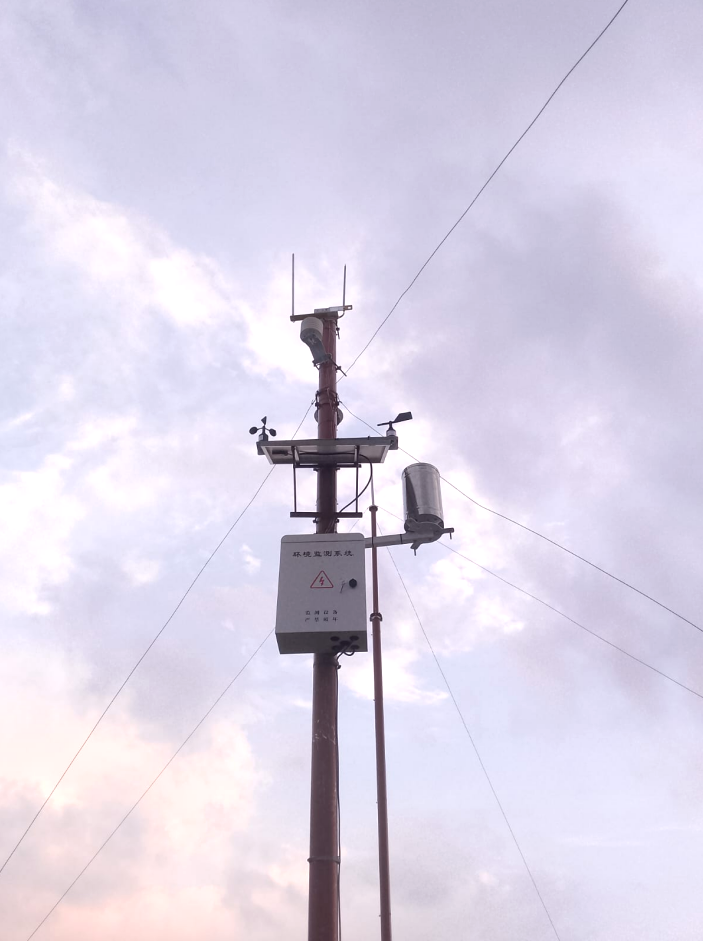

Проект в Бангладеш использовал раздельную архитектуру сенсоров, а не один компактный сенсор. Конфигурация включает сенсор скорости ветра NBL-W-SS, сенсор направления ветра NBL-W-DS, сенсор атмосферной температуры, влажности и давления NBL-W-LBTH, дождемер с переворачивающимся ведром NBL-W-RS, пиранометр NBL-W-HPRS, сенсор температуры модуля PV NBL-W-PPT-100 и регистратор данных NBL-D-pH-1.

Положение станции в солнечной системе мониторинга

Станция находится на переднем крае архитектуры мониторинга солнечной энергии (PV). Датчики собирают данные участка, регистратор данных NBL-D-pH-1 получает сигналы, и данные затем могут отображаться локально или передаваться на платформу мониторинга в соответствии с интерфейсом проекта. Такая структура предоставляет владельцу синхронизированную с временем погодную запись вместо того, чтобы полагаться только на региональные прогнозы или случайные ручные измерения.

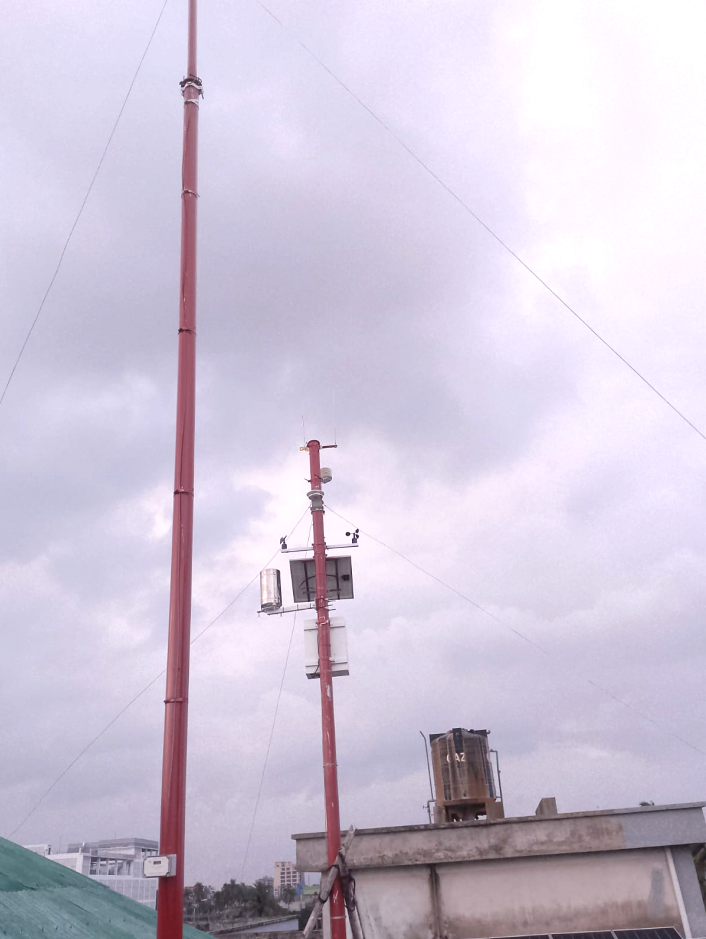

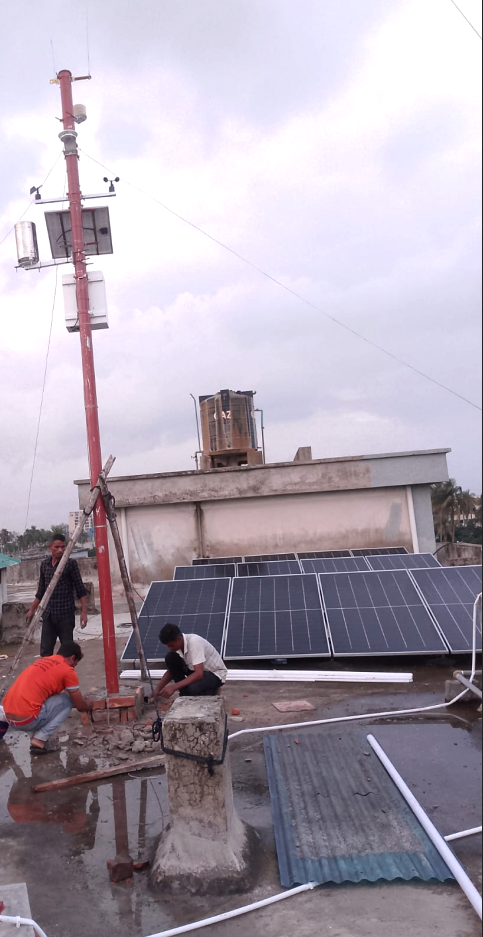

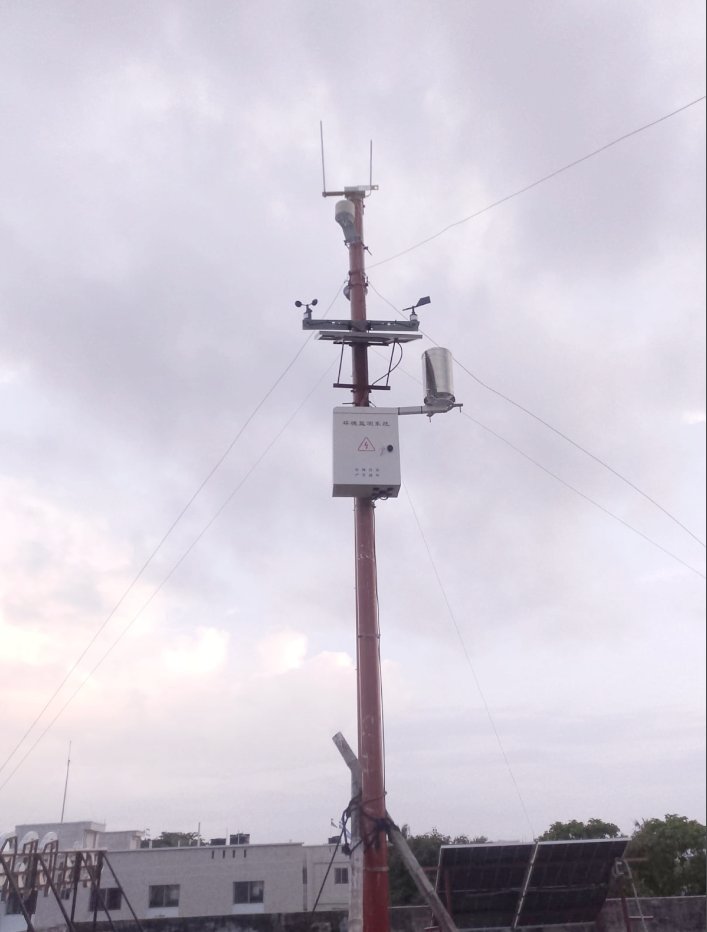

Фотографии установки на крыше показывают станцию, расположенную близко к фотогальванической панели. Это важно, потому что микроклимат на крыше может отличаться от погоды на уровне земли. Движение воздуха, отражённое тепло, поверхности зданий и частичное затенение могут изменять локальные условия измерений. Во время окончательной приёмки установщик должен зафиксировать высоту сенсора, ориентацию, горизонтальное выравнивание, прокладку кабелей, заземление и возможное затенение рядом с пиранометром.

Заметки по коммуникации и интеграции

Датчики погоды NiuBoL могут быть выбраны с проектно-ориентированными выходами, такими как RS485, Modbus RTU, импульсные или аналоговые сигналы, в зависимости от модели и конфигурации заказа. Для систем мониторинга PV обычно используется RS485 / Modbus RTU, так как он может подключаться к регистраторам данных, RTU, PLC или стороннему программному обеспечению для мониторинга. Каждый датчик на шине RS485 должен иметь уникальный адрес, одинаковую скорость передачи данных и задокументированную карту регистров.

Многие проблемы на объекте связаны не с принципом работы датчика, а с деталями установки. Ослабленные клеммы, перепутанная проводка A/B, дублирующие адреса, попадание воды в кабельный ввод, плохое экранирование или неясные единицы измерения платформы могут сделать хорошие датчики кажущимися нестабильными. Поэтому процесс ввода в эксплуатацию должен сначала считывать каждый датчик локально, подтверждать значения в соответствии с условиями на объекте, а затем подключать всю станцию к верхней системе мониторинга.

Почему эти параметры важны для работы ФЭ

Солнечное излучение служит ориентиром для определения того, сколько солнечного света доступно. Температура модуля частично объясняет разницу между доступным излучением и электрической выработкой. Скорость и направление ветра помогают интерпретировать охлаждение и воздействие на крышу. Температура, влажность и давление обеспечивают основную метеорологическую информацию. Осадки показывают, когда события, связанные с очисткой, охлаждением или дренажем, могут повлиять на показатели эффективности.

Этот объединённый набор данных позволяет проектной команде задавать более точные операционные вопросы. Если радиация сильная, но выходная мощность ниже ожидаемой, команда может проверить температуру модулей, историю загрязнения и данные инвертора. Если выход падает во время дождя, команда может отделить влияние изменения окружающей среды от срабатываний оборудования. Если температура модулей необычно повышается при умеренной радиации, может потребоваться проверка вентиляции крепления или локального удержания тепла.

Чеклист установки и приемки

• Держите пиранометр ровным и защищённым от тени мачты, кабеля или здания в ключевые часы солнечного излучения.

• Установите датчик температуры ПВ-модуля с надежным контактом на выбранной поверхности модуля или задней панели.

• Устанавливайте датчики ветра вдали от препятствий на крыше и записывайте эталонное направление ветра.

• Выравняйте дождемер с перевернутым ведром и держите его вдали от зон разбрызгивания и нарушений водоотвода с крыши.

• Проверьте герметичность корпуса, кабельные вводы, заземление и защиту от натяжения перед длительной эксплуатацией.

• Проверьте каждый канал в регистраторе данных с понятными названиями, единицами и метками времени.

Резюме

Проект солнечной метеостанции в Бангладеш показывает, как система мониторинга солнечных панелей выигрывает от использования местных экологических данных. Сочетая модули для измерения ветра, атмосферных условий, осадков, солнечной радиации, температуры модулей и регистрации данных, станция предоставляет команде проекта более ясную основу для оценки эффективности и принятия решений по обслуживанию. Для аналогичных солнечных проектов запрос предложений (RFQ) должен определять список датчиков, протокол вывода данных, источники питания, монтажную конструкцию, длину кабеля, интерфейс платформы и документы о приёмке до начала установки.
