Принцип pH-электрода, конструкция и интеграция онлайн-датчика

Измерение pH является обычным явлением, но онлайновый pH-электрод не является простым аксессуаром. Стеклянная мембрана, гидратный слой, эталонная система, кабель и преобразователь — все это влияет на то, является ли значение достаточно стабильным для управления процессом.

В спецификациях проекта этот предмет часто описывается с помощью таких терминов, как онлайн-электрод pH, принцип стеклянного pH-электрода, датчик pH RS485 Modbus, конструкция промышленного зонда pH, а также контексты применения, включая мониторинг химических реакций, контроль pH промышленных сточных вод, мониторинг процесса очистки воды.

Предыстория проекта и спрос на промышленное применение

pH-электрод измеряет потенциал, связанный с активностью ионов водорода. Стеклянные электроды требуют гидратации, эталонной полуэлемента и стабильных электрических измерений. Только потенциометрическое измерение pH может обеспечить непрерывный онлайн-мониторинг процесса с воспроизводимыми результатами.

Для отделов закупок полезный вопрос не только о том, какой параметр можно измерить, но и о том, где должен располагаться датчик, как сигнал поступает в систему управления, как проверяются данные и какое решение примет завод на основании тенденции.

Позиция продукта в системе

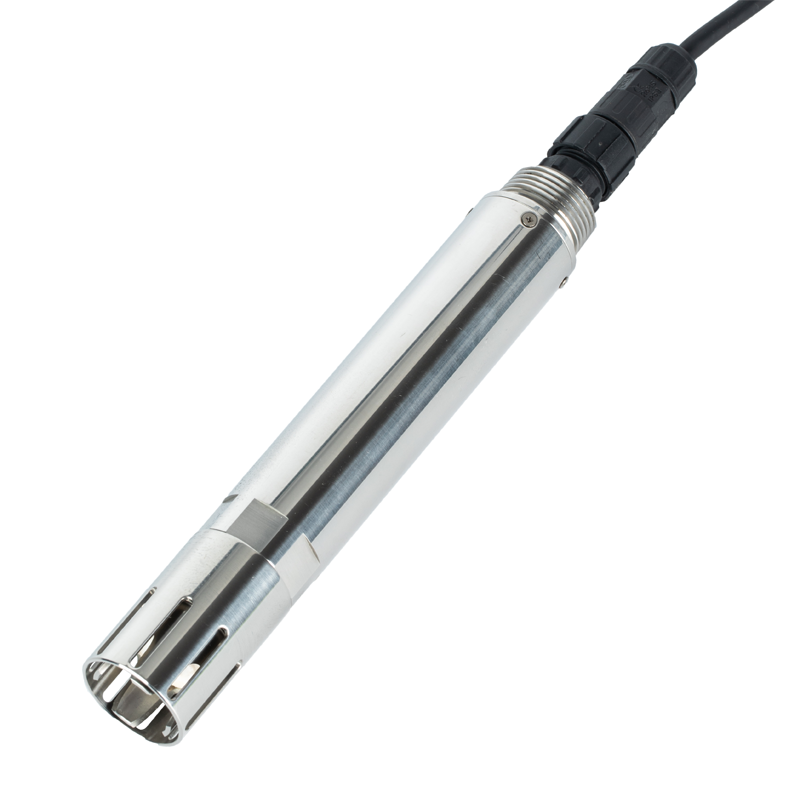

The NiuBoL Онлайн-датчик pH действует как элемент измерения на месте в промышленной системе pH. Он соединяется с PLC, РСУ, промышленный компьютер, рекордер, контроллер или сенсорный экран через RS485 Modbus RTU.

Полевой датчик — это первый уровень архитектуры мониторинга. Шкаф или шлюз обеспечивает питание, изоляцию и связь, в то время как SCADA или облачное программное обеспечение преобразует значения в сигналы тревоги, отчеты и задачи обслуживания.

Совместимость связи и протоколов

Для B2B-проектов по обеспечению качества воды коммуникационная совместимость является частью стоимости оборудования. RS485 и Modbus RTU позволяют полевым датчикам подключаться к ПЛК, РСУ, RTU, SCADA серверы, блоки сбора данных и шлюзы Интернета вещей. Это сохраняет уровень измерения достаточно открытым для интеграторов и позволяет избежать привязки покупателя к инструменту, предназначенному только для отображения.

Цифровая связь Modbus снижает ошибки аналогового масштабирования и поддерживает интеграцию с платформами дозирования химикатов, нейтрализации сточных вод и мониторинга окружающей среды.

Путь сигнала pH-электрода при онлайн-управлении

Для онлайн-электрода pH путь передачи данных должен быть спроектирован до сборки шкафа. Интегратор должен решить, какие значения отображаются локально, какие значения используются для сигналов тревоги, какие значения загружаются в SCADA или облачное программное обеспечение, и какие значения требуют записей лабораторных сравнений.

Практичная архитектура разделяет полевой уровень, уровень шкафа и уровень платформы. Датчик выдает измеренное значение, шкаф обеспечивает электропитание и защиту связи, а платформа сохраняет тенденции, сигналы тревоги и отчеты. Такое разделение полезно для дистрибьюторов, поскольку оно упрощает поиск неисправностей: проблему загрязнения на месте, проблему с проводкой в ​​шкафу и проблему с отображением платформы можно проверять поочередно, а не рассматривать как одну неопределенную неисправность прибора.

Технические параметры

В таблице суммированы NBL-WQ-PH параметры онлайн-датчика pH для технического подбора.

Почему местоположение pH имеет такое же значение, как и диапазон pH

pH является контрольным значением при нейтрализации, коагуляции, биологической очистке и химической реакции. Неправильное измерение pH может привести к передозировке, снижению эффективности лечения или риску соблюдения режима лечения. В онлайн-проектах производительность датчика pH тесно связана с соблюдением правил установки и обслуживания: электрод должен оставаться гидратированным, эталонный спай должен оставаться чистым, а точка измерения должна представлять собой смешанную воду, а не турбулентность впрыска химикатов. Эти детали должны быть включены в объем проекта, поскольку они влияют на долговременную стабильность так же, как и технические характеристики передатчика.

Полезная установка датчика создает тренд, который можно проверить по расходу, дозированию химикатов, состоянию насоса, стадии очистки и лабораторной проверке. Вот почему в проекте следует определить задержку тревоги, масштабирование регистра, преобразование единиц измерения, интервал хранения данных и метод ручной проверки во время проектирования, а не после ввода в эксплуатацию.

Опорное соединение, гидратация и риски при установке

Основной риск в онлайн-проекте pH-электрода обычно заключается не в одной изолированной линии спецификации. Это сочетание репрезентативности проб, загрязнения, химического вмешательства, прокладки кабелей, стабильности электропитания, картографирования платформы и дисциплины обслуживания оператора. Таким образом, при хорошем обзоре закупок проверяется вся цепочка измерений, от материалов, контактирующих с рабочей средой, и монтажных принадлежностей до регистров Modbus, этикеток на шкафах и наличия запасных частей.

Самый безопасный подход к проекту — это совместный анализ точки измерения, маршрута связи и маршрута обслуживания. Если точка выборки неправильная, идеальный сигнал Modbus по-прежнему несет неверную информацию о процессе. Если трасса кабеля зашумлена, хороший зонд может выглядеть нестабильным. Если датчик невозможно снять для обслуживания, владелец может прекратить его обслуживание по истечении первого месяца. Устранение этих рисков во время проектирования обычно обходится дешевле, чем их устранение после установки.

Сценарии применения

Нейтрализация сточных вод

Проблема среды сайта: Уровень pH притока может резко измениться при сбросе продукции.

Схема интеграции системы: Установите датчики pH в смешанный резервуар и подключите значения к регулятору дозирования.

Доставленная пользовательская ценность: Установка более стабильно поддерживает pH сброса.

Процесс химической реакции

Проблема среды сайта: Условия реакции зависят от активности ионов водорода.

Схема интеграции системы: Используйте онлайн-тренд pH с PLC сигнализация и пакетная запись.

Доставленная пользовательская ценность: Операторы видят отклонение реакции во времени.

Коагуляция очистки воды

Проблема среды сайта: Эффективность коагулянта зависит от окна pH.

Схема интеграции системы: Контролируйте pH до или во время этапа дозирования.

Доставленная пользовательская ценность: Химическую эффективность и удаление мутности становится легче настраивать.

Пищевая или фармацевтическая вода

Проблема среды сайта: Уровень pH влияет на качество и технологические записи.

Схема интеграции системы: Используйте онлайн-измерение pH с калибровочной документацией.

Доставленная пользовательская ценность: Предприятие получает отслеживаемые данные для управления процессом.

Руководство по выбору

Выбор следует начинать с цели процесса, матрицы воды и требуемого использования данных. Датчик только для сигнализации, датчик для регулирования с обратной связью и датчик для подтверждения соответствия не определяются одинаково.

• Выберите стеклянный электрод pH для непрерывного измерения в режиме онлайн.
• Подтвердите температуру, давление и химическую совместимость.
• Используйте установку с резьбой 3/4 NPT там, где этого требуют резервуары или трубы.
• Запланируйте хранение KCl и гидратацию электродов.
• Используйте RS485 Modbus RTU для PLC и SCADA проекты.

Гидратация, очистка и калибровка буфера электродов

Частота технического обслуживания должна соответствовать качеству воды и принципу измерения. Точкам с чистой водой может потребоваться только плановая проверка, в то время как сточные воды, вода с высоким содержанием твердых частиц, хлорированная вода или вода для аквакультуры могут нуждаться в более частой очистке и проверке.

В проектном предложении техническое обслуживание следует рассматривать как часть технического объема. Покупатель должен знать, требуется ли прибору калибровка буфера, калибровка нуля и наклона, очистка оптического окна, проверка проточной ячейки, замена реагента, замена мембраны или колпачка или перекрестная лабораторная проверка. Если эти детали ясны перед покупкой, команда на объекте может составить бюджет на запасные части и не обвинять систему связи в обычных требованиях к обслуживанию датчиков.

Примечания по системной интеграции

Большинство проблем в полевых условиях связано с репрезентативностью проб, загрязнением, кабелями или доступом для обслуживания, а не только с каталожными значениями.

• Не допускайте высыхания стеклянной мембраны.
• Очистите датчик перед калибровкой.
• Избегайте длительного хранения в дистиллированной воде.
• Держите клеммы сухими и защищенными.
• Замените электрод, если калибровка и техническое обслуживание больше не восстанавливают рабочие характеристики.

Детали системы pH, которые необходимо подтвердить перед покупкой

Для дистрибьюторов, OEM-изготовителей шкафов и инженерных подрядчиков файл закупки должен включать модель, измеряемый параметр, выходной сигнал, длину кабеля, монтажные принадлежности, материал, контактирующий с рабочей средой, требования к питанию, план адресов Modbus и ожидаемые детали для обслуживания. Краткий протокол приемки с фотографиями установки и первоначальными показаниями помогает клиенту понять, что было доставлено.

Если в один проект включено несколько параметров, перед сборкой шкафа следует подготовить таблицу регистрации и схему подключения. Это упрощает дальнейшее расширение, если позже клиент добавит еще одну точку pH, точку хлора, датчик DO, датчик мутности, датчик TSS или шлюз для загрузки данных.

Перед заказом полезно собрать фотографии объекта, размеры трубы или резервуара, предполагаемую трассу кабеля, доступный источник питания, расположение шкафа и название контроллера или шлюза. Эти детали часто решают, нужен ли проекту простой зонд, проточная ячейка, шкаф анализатора или полноценная станция мониторинга.

Протоколы ввода в эксплуатацию и калибровки контура pH

Разумное приемочное испытание сравнивает онлайн-чтение с эталонным методом на объекте, проверяет опрос Modbus на ожидаемом маршруте кабеля, подтверждает поведение сигнализации и записывает первый результат калибровки или проверки.

Принятие должно включать в себя нечто большее, чем просто проверку появления числа на экране. Команда проекта должна проверить реакцию датчиков, стабильность связи, масштабирование устройства, пороговые значения сигнализации, сохранение трендов, маркировку шкафов, герметизацию кабелей и доступ для обслуживания. Для удаленных проектов также полезно за несколько часов получить данные о тенденциях перед передачей, чтобы владелец мог видеть, что точка измерения стабильна в условиях реальной эксплуатации объекта.

Часто задаваемые вопросы

Технические вопросы

Вопрос 1: Поддерживает ли система RS485 Modbus RTU?

Да. Рекомендуемый путь интеграции — RS485 с Modbus RTU, поэтому датчики можно подключать к PLC, РТУ, РСУ, SCADA или шлюзы Интернета вещей без закрытого интерфейса данных.

В2: Можно ли использовать ток 4–20 мА вместе с цифровой связью?

Если выбранный прибор поддерживает дополнительный сигнал 4–20 мА, аналоговый выход можно использовать для существующего контроллера, а RS485 Modbus RTU используется для регистрации данных и диагностики.

Вопрос 3: Как следует планировать калибровку?

Калибровка должна быть записана в план работы по параметру. Анализаторы pH, остаточного хлора, DO, мутности, TSS и реагентов имеют разные интервалы очистки или проверки.

Вопрос 4. Почему pH-электроды необходимо увлажнять?

Слой гидратированного геля на стеклянной мембране является частью измерительного интерфейса и обеспечивает стабильный потенциальный отклик.

Вопросы выбора

Вопрос 5: Как покупателю следует выбирать между одним датчиком и станцией мониторинга?

Используйте один датчик, когда одна управляющая переменная является доминирующей. Используйте станцию, когда необходимо интерпретировать несколько параметров вместе, например, pH с хлором, DO с аммиаком или ХПК с потоком.

В6: Какая информация необходима перед предложением?

Укажите тип воды, ожидаемый диапазон, температуру, давление, точку установки, длину кабеля, требования к выходной мощности, модель контроллера и необходимость в проекте проточной кюветы, кронштейна или шкафа станции.

Вопрос 7: Что следует проверить при наружной или влажной установке?

Проверьте степень IP, герметичность кабельного ввода, защиту распределительной коробки, молниезащиту, заземление и возможность снятия датчика для технического обслуживания без остановки процесса.

Вопрос 8. Что входит в онлайн-систему измерения pH?

Типичная система включает в себя pH-электрод, преобразователь или цифровую электронику, защитный корпус, кабель и интерфейс системы управления.

Вопросы закупок и проектов

В9: Можно ли NiuBoL поддерживать дистрибьюторов проектной документацией?

NiuBoL может поддерживать технические описания, информацию о проводке, выбор продукта и примечания по интеграции для дистрибьюторов, производителей OEM-шкафов и инженерных подрядчиков.

Вопрос 10: Что влияет на время доставки в проектах мониторинга?

На время поставки влияет количество датчиков, конфигурация кабеля, конфигурация шкафа, аксессуары, требования к калибровке, а также от того, включает ли проект несколько параметров или только один полевой датчик.

Краткое содержание

При выборе pH-электрода следует учитывать принцип измерения, эталонную стабильность, установку и цифровую интеграцию. NiuBoL Онлайн-датчики pH обеспечивают выход RS485 Modbus RTU для проектов мониторинга сточных вод, технической воды, химических реакций и мониторинга окружающей среды.
