Мониторинг БПК и ХПК: разница, биоразлагаемость и выбор сенсора

БПК и ХПК описывают давление органических загрязнений, но они не отвечают на один и тот же рабочий вопрос. ХПК действует быстрее и химичнее; БПК является биологическим и связан с биоразлагаемостью.

В спецификациях проекта этот предмет часто описывается с помощью таких терминов, как мониторинг БПК и ХПК, разница БПК ХПК, онлайн-датчик воды ХПК, коэффициент биоразлагаемости ХПК БПК5, а также контексты применения, включая очистные сооружения, мониторинг промышленных сточных вод, оценку биологической очистки.

Предыстория проекта и спрос на промышленное применение

БПК представляет собой кислород, потребляемый микроорганизмами во время биологического разложения, обычно оцениваемый как БПК5. ХПК представляет собой эквивалент кислорода, потребляемый при химическом окислении органических и восстановительных веществ. В области очистки сточных вод оба значения помогают оценить нагрузку загрязнения и стратегию очистки.

Для отделов закупок полезный вопрос не только о том, какой параметр можно измерить, но и о том, где должен располагаться датчик, как сигнал поступает в систему управления, как проверяются данные и какое решение примет завод на основании тенденции.

Позиция продукта в системе

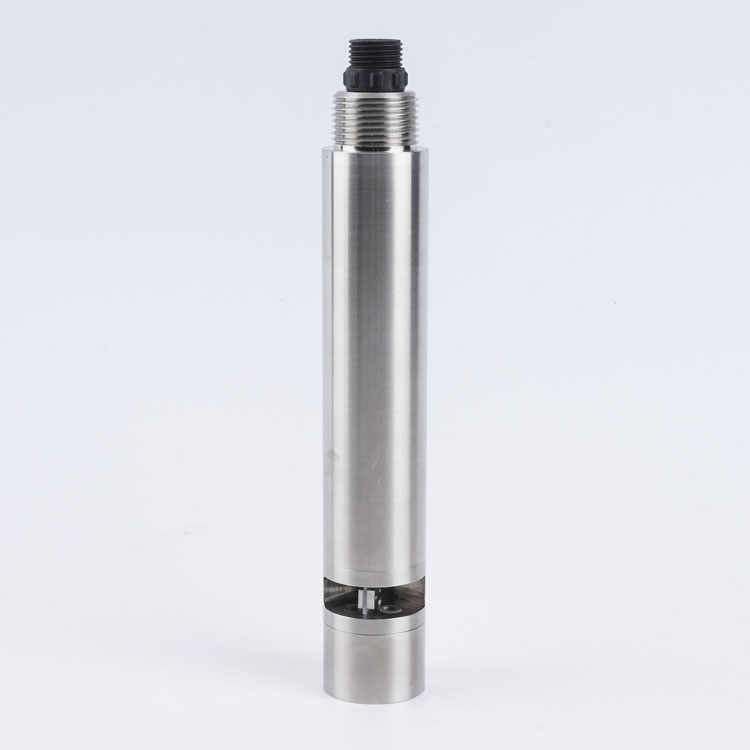

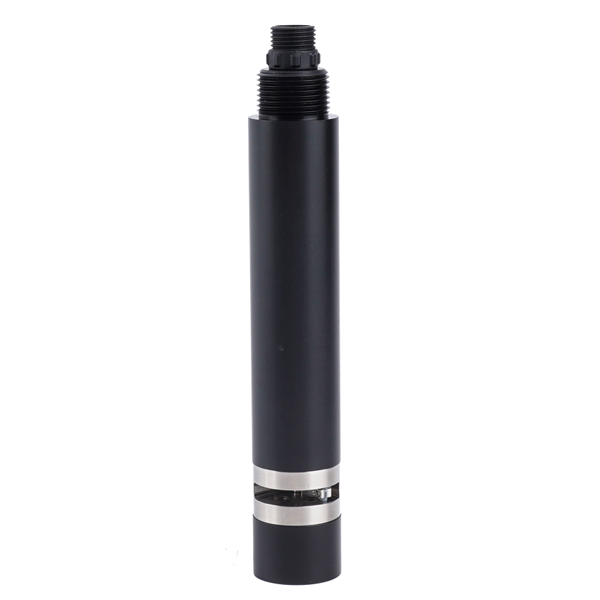

NiuBoL Продукты для мониторинга ХПК и БПК можно использовать на очистных сооружениях, в промышленных пунктах сброса и экологических станциях, где необходимо регистрировать тенденции органической нагрузки.

Полевой датчик — это первый уровень архитектуры мониторинга. Шкаф или шлюз обеспечивает питание, изоляцию и связь, в то время как SCADA или облачное программное обеспечение преобразует значения в сигналы тревоги, отчеты и задачи обслуживания.

Совместимость связи и протоколов

Для B2B-проектов по обеспечению качества воды коммуникационная совместимость является частью стоимости оборудования. RS485 и Modbus RTU позволяют полевым датчикам подключаться к ПЛК, РСУ, RTU, SCADA серверы, блоки сбора данных и шлюзы Интернета вещей. Это сохраняет уровень измерения достаточно открытым для интеграторов и позволяет избежать привязки покупателя к инструменту, предназначенному только для отображения.

Онлайн-индикаторы ХПК, БПК и вспомогательные датчики могут быть подключены к системам сбора данных через RS485 Modbus RTU, где это поддерживается, что позволяет просматривать тенденции с помощью pH, DO, аммиачного азота и расхода.

Поток данных об органической нагрузке в системах сточных вод

Для мониторинга BOD и COD путь передачи данных должен быть спроектирован до сборки шкафа. Интегратор должен решить, какие значения отображаются локально, какие значения используются для сигналов тревоги, какие значения загружаются в SCADA или облачное программное обеспечение, и какие значения требуют записей лабораторных сравнений.

Практичная архитектура разделяет полевой уровень, уровень шкафа и уровень платформы. Датчик выдает измеренное значение, шкаф обеспечивает электропитание и защиту связи, а платформа сохраняет тенденции, сигналы тревоги и отчеты. Такое разделение полезно для дистрибьюторов, поскольку оно упрощает поиск неисправностей: проблему загрязнения на месте, проблему с проводкой в ​​шкафу и проблему с отображением платформы можно проверять поочередно, а не рассматривать как одну неопределенную неисправность прибора.

Технические параметры

В таблице обобщены данные на уровне закупок для систем мониторинга БПК/ХПК и оценки биоразлагаемости.

Использование ХПК, БПК и соотношения B/C для принятия решений о лечении

Соотношение БПК/ХПК часто используется в качестве практического показателя биоразлагаемости. Когда соотношение БПК5/ХПК выше 0,3, биологическая очистка обычно считается более осуществимой; более низкие значения предполагают затрудненное биоразложение или необходимость предварительной обработки.

Полезная установка датчика создает тренд, который можно проверить по расходу, дозированию химикатов, состоянию насоса, стадии очистки и лабораторной проверке. Вот почему в проекте следует определить задержку тревоги, масштабирование регистра, преобразование единиц измерения, интервал хранения данных и метод ручной проверки во время проектирования, а не после ввода в эксплуатацию.

Риски, когда ХПК и БПК рассматриваются как одно и то же значение

Основной риск в проекте мониторинга BOD и COD обычно заключается не в одной изолированной строке спецификации. Это сочетание репрезентативности проб, загрязнения, химического вмешательства, прокладки кабелей, стабильности электропитания, картографирования платформы и дисциплины обслуживания оператора. Таким образом, при хорошем обзоре закупок проверяется вся цепочка измерений, от материалов, контактирующих с рабочей средой, и монтажных принадлежностей до регистров Modbus, этикеток на шкафах и наличия запасных частей.

Самый безопасный подход к проекту — это совместный анализ точки измерения, маршрута связи и маршрута обслуживания. Если точка выборки неправильная, идеальный сигнал Modbus по-прежнему несет неверную информацию о процессе. Если трасса кабеля зашумлена, хороший зонд может выглядеть нестабильным. Если датчик невозможно снять для обслуживания, владелец может прекратить его обслуживание по истечении первого месяца. Устранение этих рисков во время проектирования обычно обходится дешевле, чем их устранение после установки.

Сценарии применения

Муниципальные очистные сооружения

Проблема среды сайта: Органическая нагрузка влияет на аэрацию и биологическую очистку.

Схема интеграции системы: Отслеживайте тенденции ХПК и сравнивайте соотношение БПК/ХПК с данными процесса.

Доставленная пользовательская ценность: Операторы могут регулировать работу аэрации и отстоя.

Промышленные сточные воды

Проблема среды сайта: Некоторые сточные воды содержат плохо биоразлагаемые органические вещества.

Схема интеграции системы: Используйте ХПК с БПК или анализ биоразлагаемости перед разработкой биологической очистки.

Доставленная пользовательская ценность: Инженеры более рационально выбирают предварительную обработку.

Фармацевтические или химические сточные воды

Проблема среды сайта: Токсичные или тугоплавкие соединения могут снизить возможность биологической очистки.

Схема интеграции системы: Отслеживайте ХПК и используйте соотношение БПК/ХПК во время оценки процесса.

Доставленная пользовательская ценность: Проект избегает использования биологии там, где необходима предварительная обработка.

Станция окончательной разгрузки

Проблема среды сайта: Органическую нагрузку необходимо регистрировать после обработки.

Схема интеграции системы: Используйте онлайн-начисление COD и поддержку данных о pH, мутности и расходе.

Доставленная пользовательская ценность: Владелец постоянно получает данные о тенденциях выбросов.

Руководство по выбору

Выбор следует начинать с цели процесса, матрицы воды и требуемого использования данных. Датчик только для сигнализации, датчик для регулирования с обратной связью и датчик для подтверждения соответствия не определяются одинаково.

• Используйте COD для более быстрого мониторинга тенденций органической нагрузки.
• Используйте тестирование БПК или БПК5 для оценки биоразлагаемости.
• Прежде чем выбирать маршрут биологического процесса, проверьте соотношение БПК/ХПК.
• Добавьте мониторинг DO там, где важен контроль аэрации.
• Подтвердите необходимость в реагентах, шкафе анализатора и техническом обслуживании онлайн-анализаторов.

План отбора проб и проверки для мониторинга органической нагрузки

Частота технического обслуживания должна соответствовать качеству воды и принципу измерения. Точкам с чистой водой может потребоваться только плановая проверка, в то время как сточные воды, вода с высоким содержанием твердых частиц, хлорированная вода или вода для аквакультуры могут нуждаться в более частой очистке и проверке.

В проектном предложении техническое обслуживание следует рассматривать как часть технического объема. Покупатель должен знать, требуется ли прибору калибровка буфера, калибровка нуля и наклона, очистка оптического окна, проверка проточной ячейки, замена реагента, замена мембраны или колпачка или перекрестная лабораторная проверка. Если эти детали ясны перед покупкой, команда на объекте может составить бюджет на запасные части и не обвинять систему связи в обычных требованиях к обслуживанию датчиков.

Примечания по системной интеграции

Большинство проблем в полевых условиях связано с репрезентативностью проб, загрязнением, кабелями или доступом для обслуживания, а не только с каталожными значениями.

• Следите за тем, чтобы кондиционирование проб было постоянным.
• Сравните онлайн-данные с лабораторными методами во время ввода в эксплуатацию.
• Не рассматривайте ХПК и БПК как взаимозаменяемые понятия.
• Сохраняйте данные вместе с расходом, когда требуется расчет нагрузки.
• Используйте задержки сигналов тревоги, чтобы избежать реакции на кратковременные нарушения отбора проб.

Информация, необходимая для мониторинга ХПК и БПК

Для дистрибьюторов, OEM-изготовителей шкафов и инженерных подрядчиков файл закупки должен включать модель, измеряемый параметр, выходной сигнал, длину кабеля, монтажные принадлежности, материал, контактирующий с рабочей средой, требования к питанию, план адресов Modbus и ожидаемые детали для обслуживания. Краткий протокол приемки с фотографиями установки и первоначальными показаниями помогает клиенту понять, что было доставлено.

Если в один проект включено несколько параметров, перед сборкой шкафа следует подготовить таблицу регистрации и схему подключения. Это упрощает дальнейшее расширение, если позже клиент добавит еще одну точку pH, точку хлора, датчик DO, датчик мутности, датчик TSS или шлюз для загрузки данных.

Перед заказом полезно собрать фотографии объекта, размеры трубы или резервуара, предполагаемую трассу кабеля, доступный источник питания, расположение шкафа и название контроллера или шлюза. Эти детали часто решают, нужен ли проекту простой зонд, проточная ячейка, шкаф анализатора или полноценная станция мониторинга.

Ввод в эксплуатацию мониторинга органической нагрузки с лабораторным сравнением

Разумное приемочное испытание сравнивает онлайн-чтение с эталонным методом на объекте, проверяет опрос Modbus на ожидаемом маршруте кабеля, подтверждает поведение сигнализации и записывает первый результат калибровки или проверки.

Принятие должно включать в себя нечто большее, чем просто проверку появления числа на экране. Команда проекта должна проверить реакцию датчиков, стабильность связи, масштабирование устройства, пороговые значения сигнализации, сохранение трендов, маркировку шкафов, герметизацию кабелей и доступ для обслуживания. Для удаленных проектов также полезно за несколько часов получить данные о тенденциях перед передачей, чтобы владелец мог видеть, что точка измерения стабильна в условиях реальной эксплуатации объекта.

Часто задаваемые вопросы

Технические вопросы

Вопрос 1: Поддерживает ли система RS485 Modbus RTU?

Да. Рекомендуемый путь интеграции — RS485 с Modbus RTU, поэтому датчики можно подключать к PLC, РТУ, РСУ, SCADA или шлюзы Интернета вещей без закрытого интерфейса данных.

В2: Можно ли использовать ток 4–20 мА вместе с цифровой связью?

Если выбранный прибор поддерживает дополнительный сигнал 4–20 мА, аналоговый выход можно использовать для существующего контроллера, а RS485 Modbus RTU используется для регистрации данных и диагностики.

Вопрос 3: Как следует планировать калибровку?

Калибровка должна быть записана в план работы по параметру. Анализаторы pH, остаточного хлора, DO, мутности, TSS и реагентов имеют разные интервалы очистки или проверки.

Вопрос 4: ХПК быстрее, чем БПК?

Да. ХПК является индикатором химического окисления и обычно намного быстрее, чем БПК5, который основан на биологическом периоде времени.

Вопросы выбора

Вопрос 5: Как покупателю следует выбирать между одним датчиком и станцией мониторинга?

Используйте один датчик, когда одна управляющая переменная является доминирующей. Используйте станцию, когда необходимо интерпретировать несколько параметров вместе, например, pH с хлором, DO с аммиаком или ХПК с потоком.

В6: Какая информация необходима перед предложением?

Укажите тип воды, ожидаемый диапазон, температуру, давление, точку установки, длину кабеля, требования к выходной мощности, модель контроллера и необходимость в проекте проточной кюветы, кронштейна или шкафа станции.

Вопрос 7: Что следует проверить при наружной или влажной установке?

Проверьте степень IP, герметичность кабельного ввода, защиту распределительной коробки, молниезащиту, заземление и возможность снятия датчика для технического обслуживания без остановки процесса.

Q8: What does BOD5/COD > 0,3 в смысле?

Обычно в качестве практического примера используется тот факт, что сточные воды обладают некоторой биологической очисткой, хотя конструкция процесса все еще требует дополнительной оценки.

Вопросы закупок и проектов

В9: Можно ли NiuBoL поддерживать дистрибьюторов проектной документацией?

NiuBoL может поддерживать технические описания, информацию о проводке, выбор продукта и примечания по интеграции для дистрибьюторов, производителей OEM-шкафов и инженерных подрядчиков.

Вопрос 10: Что влияет на время доставки в проектах мониторинга?

На время поставки влияет количество датчиков, конфигурация кабеля, конфигурация шкафа, аксессуары, требования к калибровке, а также от того, включает ли проект несколько параметров или только один полевой датчик.

Краткое содержание

Мониторинг БПК и ХПК помогает покупателям сточных вод понять органическую нагрузку и маршрут очистки. NiuBoL Системы мониторинга, связанные с ХПК/БПК, могут поддерживать проекты по оценке промышленных сточных вод, муниципальной очистки и биоразлагаемости при интеграции с данными о pH, растворенном растворе и расходах.
