Принцип работы, типы продуктов, сценарии применения и руководство по выбору погружного гидравлического преобразователя

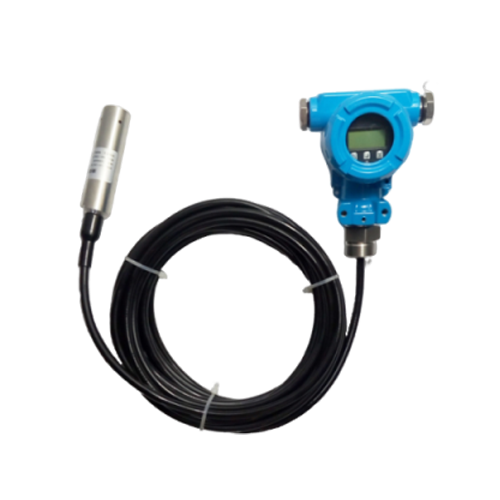

Комплексный анализ погружного гидравлического преобразователя NiuBoL

Погружной гидраврический преобразователь — это высокоточное измерительное устройство, работа которого основана на принципе пропорциональности статического давления жидкости высоте её уровня. Он преобразует сигналы статического давления жидкости в стандартный ток или цифровые сигналы для мониторинга уровня и гидравлического давления в реальном времени. В погружных гидравлических преобразователях NiuBoL используются тензорезистивные датчики из диффузионного кремния или керамические емкостные датчики в сочетании с разделительной диафрагмой и интеллектуальной схемой усиления, что обеспечивает стабильную и точную работу в сложных промышленных условиях.

Погружные гидравлические преобразователи широко применяются в энергетике, городском водоснабжении и водоотведении, фармацевтической и химической промышленности, промышленной автоматизации и гидрогеологических исследованиях, являясь идеальным выбором для измерения уровня жидкости и гидравлики.

Типы продукции и особенности погружных гидравлических преобразователей NiuBoL

Погружные гидравлические преобразователи NiuBoL делятся на три категории в зависимости от структуры и функций:

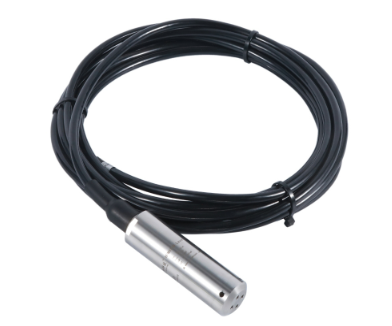

1. Погружной гидравлический преобразователь общего назначенияОсновной сенсор: чувствительный элемент на базе диффузионного кремния Способ установки: кабель погружается непосредственно в измеряемую среду, простая установка Обработка сигнала: встроенный чип усиления, поддержка широкого диапазона напряжения питания Меры защиты: защита от засорения, накипи, молниезащита, высокая помехоустойчивость Электрическая защита: защита от обратной полярности, защита от перенапряжения и ограничение тока Особенности работы: высокая скорость отклика, отличная долгосрочная стабильность

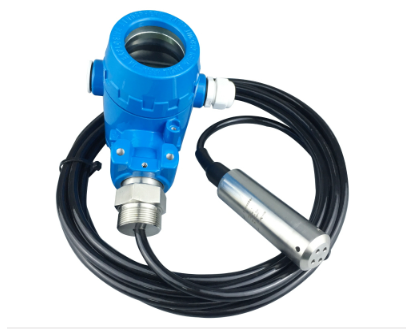

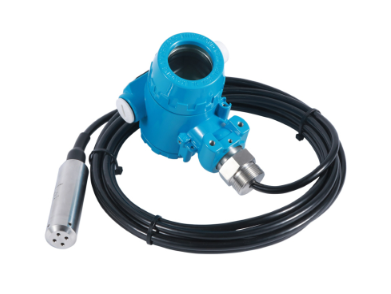

2. Погружной преобразователь уровня раздельного типаОсновной сенсор: чувствительный элемент из диффузионного кремния класса А Способ установки: раздельный кабель, удобный для монтажа на объекте Обработка сигнала: чип немецкого производства, питание в широком диапазоне напряжений Меры защиты: защита от засорения, накипи, молниезащита, сильная помехоустойчивость Электрическая защита: защита от обратной полярности, защита от перенапряжения и ограничение тока Особенности работы: хорошая стабильность, быстрый отклик

3. Высокотемпературный погружной преобразователь уровняОсновной сенсор: импортный чувствительный элемент из диффузионного кремния + современная разделительная диафрагма Способ установки: капиллярная трубка из нержавеющей стали погружается непосредственно в среду Обработка сигнала: интегрированный чип, широкое напряжение питания Меры защиты: устойчивость к засорению, накипи и высоким температурам, молниезащита, помехоустойчивость Электрическая защита: защита от обратной полярности, защита от перенапряжения и ограничение тока (токовый выход) Особенности работы: термостойкость, долгосрочная стабильность, высокая точность

Технические преимущества: Погружной гидравлический преобразователь NiuBoL оснащен чувствительным элементом с разделительной диафрагмой из нержавеющей стали в сочетании с процессом лазерной подгонки резисторов для компенсации нулевой точки и температурной чувствительности. Выходной сигнал стабилен и надежен, с минимальным долгосрочным дрейфом, что подходит для промышленной автоматизации и систем мониторинга уровня с высокими требованиями.

Принцип работы погружного гидравлического преобразователя

Принцип измерения погружного гидравлического преобразователя основан на пропорциональности между статическим давлением жидкости и высотой её уровня:

• Датчик погружается в жидкость и воспринимает гидростатическое давление.

• Сигнал давления преобразуется датчиком в электрический сигнал.

• Внутренняя схема усиления преобразует электрический сигнал в стандартный выход (4–20 мА или RS485).

• Управляющий компьютер или система мониторинга принимает сигнал для отображения и контроля данных об уровне или давлении в реальном времени.

Этот принцип позволяет осуществлять бесконтактное (по отношению к электронным компонентам) измерение с высокой помехоустойчивостью и быстрым откликом, что идеально подходит для длительного онлайн-мониторинга.

Технические параметры погружного гидравлического преобразователя

• Напряжение питания: DC 24V (поддержка широкого диапазона).

• Выходной сигнал: 4–20 мА / RS485.

• Диапазон измерения: настраивается в соответствии с высотой уровня на объекте.

• Точность: ±0.2%FS ~ ±0.5%FS.

• Рабочая температура: -20°C ~ +80°C (выше для высокотемпературных моделей).

• Класс защиты: IP68.

• Материал: разделительная диафрагма из нержавеющей стали, коррозионностойкая.

• Долгосрочная стабильность: ≤±0.2%FS в год.

Методы установки и калибровки погружного гидравлического преобразователя

Открутите защитную крышку, подключите стандартный источник питания 24 В постоянного тока и высокоточный цифровой амперметр. Погрузите датчик в жидкость, отрегулируйте выход полной шкалы на 20,000 мА. Повторите настройку 2–3 раза для обеспечения стабильности выхода. Проверьте сигналы на уровнях 25%, 50%, 75%, чтобы убедиться, что погрешность находится в допустимых пределах. Для сред, отличных от воды, калибруйте с учетом плотности (например, для среды с плотностью 1.3 диапазон 1 м калибруется как уровень воды 1.3 м). После завершения настройки плотно закрутите защитную крышку. Рекомендуемый цикл калибровки: один раз в год.

Меры предосторожности при установке:

• Обеспечьте хорошее экранирование кабеля и надежное заземление во избежание электромагнитных помех.

• Избегайте зон с длительным ударным воздействием или сильным бурлением (образованием пузырей).

• В высокотемпературных или агрессивных средах используйте высокотемпературные модели или модели с разделительной диафрагмой.

Сценарии применения и примеры использования

• Городское водоснабжение и канализация: онлайн-мониторинг уровней на насосных станциях и водопроводных станциях.

• Энергетика: измерение и контроль давления в гидравлических системах.

• Химическая/фармацевтическая промышленность: мониторинг уровня в резервуарах, защита от накипи обеспечивает стабильность.

• Промышленная автоматизация: мониторинг гидравлических систем на механических и электротехнических заводах.

• Гидрогеологические исследования: мониторинг уровня грунтовых вод, управление уровнем в руслах рек.

Пример из практики: Водопроводная станция использует погружной преобразователь уровня раздельного типа для контроля уровня на выходе насосной станции. Данные RS485 в реальном времени передаются в систему SCADA, что позволяет автоматически оповещать о превышении лимитов и эффективно предотвращать переливы.

Сравнение технологий уровнемеров и рекомендации по выбору

Руководство по выбору:

• Выбирайте материал в зависимости от среды (нержавеющая сталь / разделительная диафрагма).

• Выбирайте диапазон в соответствии с максимальной высотой уровня.

• Учитывайте факторы среды (температура, коррозия, пузырьки, пар).

• Выберите выходной интерфейс (аналоговый 4–20 мА или цифровой RS485).

• Определите необходимость высокотемпературной или высокоточной модели.

FAQ (Часто задаваемые вопросы):

В1. Какие жидкости может измерять погружной гидравлический преобразователь?Воду, масло и жидкости, не вызывающие коррозию нержавеющей стали.

В2. Влияют ли пузырьки или перемешивание на измерения?Плотные пузырьки или сильное перемешивание могут ослабить сигнал, что требует тщательного подбора места установки.

В3. Как калибровать прибор для жидкостей, отличных от воды?Калибровка проводится путем пересчета уровня на основе плотности измеряемой среды.

В4. Можно ли мониторить выходной сигнал удаленно?Поддерживаются интерфейсы 4–20 мА и RS485, которые можно подключить к ПЛК или системам SCADA.

В5. Подходит ли он для высокотемпературных сред?Высокотемпературный тип выдерживает такие условия благодаря разделительной диафрагме и капиллярной трубке.

В6. Каков цикл технического обслуживания?Рекомендуется калибровка раз в год; рутинное обслуживание минимально.

В7. Как предотвратить образование накипи и засорение?Благодаря использованию диафрагмы из нержавеющей стали и специальной конструкции против засорения.

В8. Высокая ли скорость отклика?Да, скорость отклика высокая, что подходит для мониторинга в реальном времени.

Резюме

Погружной гидравлический преобразователь NiuBoL обеспечивает точное измерение уровня и давления благодаря высокоточным датчикам, технологии разделительной диафрагмы и интеллектуальной обработке сигналов.

• Высокая помехоустойчивость.

• Отличная долгосрочная стабильность.

• Простота установки и пусконаладки.

• Подходит для различных промышленных и водохозяйственных сценариев.

При правильном выборе, установке и калибровке погружной гидравлический преобразователь позволяет значительно снизить затраты на обслуживание, повысить эффективность мониторинга и обеспечить безопасность процессов. Это надежный выбор для систем автоматизации, водного хозяйства, химической отрасли и гидрогеологии.
