Погружной датчик уровня: промышленный инструмент для высокоточного контроля уровня воды

Интеллектуальное подключение к водному хозяйству: технологические инновации погружного датчика уровня NiuBoL

В сферах умного водного хозяйства, современного орошения и промышленной автоматизации точное измерение уровня жидкости является основой обеспечения безопасности производства и оптимального распределения ресурсов. Погружной датчик уровня NiuBoL благодаря отличным защитным характеристикам и передовой технологии цифровой обработки сигнала стал надёжным терминалом мониторинга уровня в отрасли.

Датчик основан на принципе измерения статического давления, преобразующего глубину уровня жидкости в точный электрический сигнал. В качестве чувствительного элемента используется импортный диффузионно-кремниевый пьезорезистивный чип в сочетании с низкопотребляющей интегральной схемой ADI, что обеспечивает не только чрезвычайно высокую точность измерений, но и превосходную долгосрочную стабильность.

Основная конструкция и система защиты погружного датчика уровня

1. Глубокая гидроизоляция и антикоррозионная защита

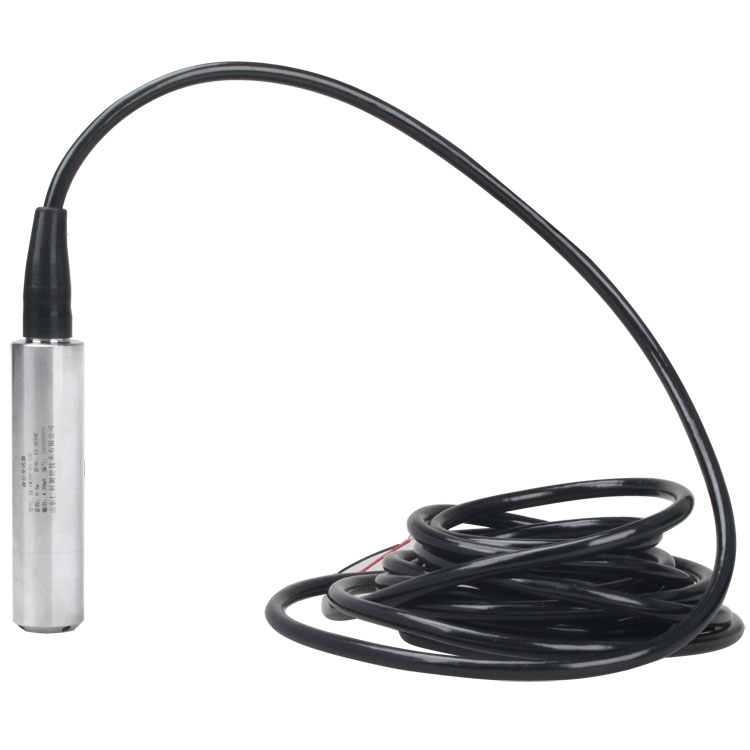

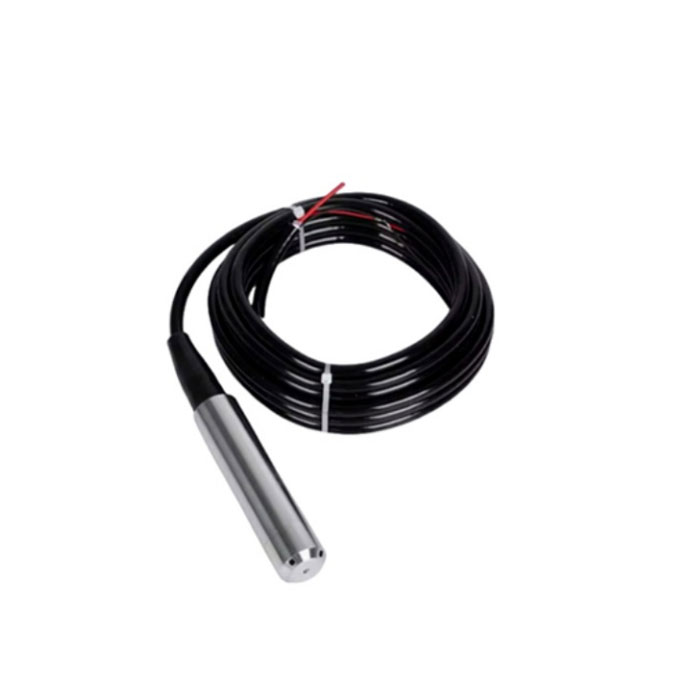

  Погружной датчик уровня NiuBoL имеет компактный корпус диаметром всего Φ26,8 мм. Оболочка изготовлена из высококачественной коррозионностойкой нержавеющей стали, многослойная конструкция уплотнений обеспечивает степень защиты IP68 (максимальная), гарантируя долгосрочную стабильную работу в условиях высокого давления и глубокой воды.

2. Уникальная конструкция жидкостного отвода и защиты
  Защитный колпачок на передней части: защищает мембрану чувствительного элемента от ударов твёрдыми предметами, а распределение отверстий точно рассчитано для плавного контакта жидкости с мембраной без искажений давления.
  Наклонные отверстия для жидкости: инновационный наклонный дизайн не только защищает от ударов, но и эффективно предотвращает налипание ила и загрязнений, снижая частоту обслуживания.

3. Атмосферная компенсация и защита от конденсата
  В кабеле интегрирована специальная вентиляционная трубка, соединяющая внутреннюю камеру датчика с внешней атмосферой для автоматической компенсации изменений атмосферного давления. Кроме того, внутренняя конструкция оснащена профессиональной системой защиты от конденсата, что предотвращает скопление влаги внутри и выход из строя электроники даже в шахтах или геотермальных скважинах с резкими перепадами температур.

Интеллектуальные технологические преимущества погружного датчика уровня

Цифровая обработка сигнала
Встроенная микросхема обработки сигнала серии HM использует алгоритм автоматической калибровки. В динамических условиях (колебания уровня реки, перемешивание в резервуарах) алгоритм автоматически сглаживает значения, устраняет мгновенные помехи и выдаёт наиболее достоверные данные уровня.

Промышленная защита цепей
Двунаправленная защита: защита от обратной полярности, мгновенных перегрузок по току и напряжению, полное соответствие требованиям защиты от электромагнитных помех (EMI).

Удалённая передача
Поддержка интерфейса RS485 (стандартный протокол Modbus-RTU), дальность передачи сигнала до 2000 метров, что значительно упрощает построение крупномасштабных распределённых систем мониторинга.

Широкие сценарии применения погружного датчика уровня

1. Городская инфраструктура и умное водное хозяйство
  Водозаборные станции и системы водоснабжения: мониторинг уровней в высотных баках и конечных резервуарах городской водопроводной сети.
  Очистка сточных вод: реальное время мониторинга уровней в агрессивных резервуарах стоков и биологических реакторах, помощь в автоматическом запуске/остановке насосов.

2. Гидротехнические сооружения и мониторинг природных ресурсов
  Гидрогеологические измерения: широко применяется для динамического контроля уровней рек, озёр, водохранилищ и океана, обеспечивая данные для борьбы с наводнениями и засухами.
  Водозаборные и геотермальные скважины: тонкий диаметр 26,8 мм позволяет легко опускать датчик в глубокие скважины и шахты для измерения уровня грунтовых вод.

3. Промышленное и сельскохозяйственное производство
  Нефтехимия: подходит для контроля уровней в нержавеющих резервуарах с нефтепродуктами и другими некоррозионными жидкостями.
  Умное орошение: реальное время мониторинга уровней в накопительных баках систем IoT-орошения, реализация автоматизированного водосберегающего полива.

Основные технические параметры погружного датчика уровня

Меры предосторожности при установке и обслуживании погружного датчика уровня

Чтобы обеспечить долгосрочную точность и срок службы погружного датчика уровня NiuBoL, строго соблюдайте следующие рекомендации при монтаже:

Правильная проводка: Подключайте строго по схеме, предоставленной NiuBoL. Неправильное подключение может легко повредить встроенный усилитель. Продукт поддерживает широкий диапазон напряжения, рекомендуется использовать стабилизированный источник питания.

Фиксация зонда: В местах с сильными колебаниями среды (реки, резервуары) используйте меры фиксации (трубный монтаж или груз-противовес), чтобы предотвратить износ от раскачивания или чрезмерного натяжения кабеля.

Избегайте загрязнений: Место установки должно исключать осаждение ила. При большом количестве ила рекомендуется подвешивать датчик минимум на 20 см выше слоя осадка.

Защита кабеля: Вентиляционный кабель — это «дыхательная система» датчика. Запрещается сильно затягивать или резко изгибать кабель, чтобы не пережать вентиляционную трубку. Выход вентиляционной трубки должен быть направлен вниз, чтобы предотвратить попадание дождевой воды и пыли.

Не разбирать: Датчик — прецизионная интегрированная конструкция. Запрещается самостоятельно разбирать или касаться чувствительной мембраны острыми предметами. Повреждение мембраны приводит к необратимому выходу датчика из строя.

Часто задаваемые вопросы:

В1: Зачем погружному датчику нужна вентиляционная трубка в кабеле?
О: Для атмосферной компенсации. Мембрана на дне датчика воспринимает сумму «давление воды + атмосферное давление». Чтобы измерить только статическое давление уровня жидкости, вентиляционная трубка подводит внешнее атмосферное давление на обратную сторону мембраны для компенсации, обеспечивая абсолютную точность.

В2: Может ли датчик NiuBoL измерять сильные кислоты и щёлочи?
О: Стандартная модель из нержавеющей стали 304/316L подходит для воды, масла и других сред, не агрессивных к нержавейке. При сильной коррозионной активности среды свяжитесь с NiuBoL для заказа специальной версии с антикоррозионным покрытием или тефлоновой защитой.

В3: При дальности передачи 2000 м будет ли задержка или ослабление сигнала?
О: Датчик использует цифровую связь RS485, которая по сравнению с аналоговым сигналом 4–20 мА обладает гораздо большей помехозащищённостью и отсутствием потери точности. При использовании качественной экранированной витой пары в пределах 2000 м данные остаются стабильными и высокочастотными.

В4: Можно ли укорачивать или удлинять заводской кабель при установке?
О: Рекомендуется заказывать нужную длину сразу на заводе. При самостоятельном удлинении соединение должно быть абсолютно герметичным, а вентиляционная трубка — непрерывной. Неправильная стыковка приведёт к попаданию воды внутрь или большим погрешностям измерения.

В5: Почему значения уровня сильно колеблются?
О: Сначала проверьте, не забит ли вентиляционный выход дождевой водой или грязью. Затем убедитесь, что зонд не подвергается прямому удару потока — устанавливайте в зоне спокойного течения или используйте волнорезную трубу. Встроенный алгоритм калибровки NiuBoL справляется с большинством небольших колебаний.

Заключение: надёжный партнёр в мониторинге уровня жидкости

Погружной датчик уровня NiuBoL благодаря точной сборке, интеллектуальным алгоритмам и промышленной надёжности решает сложнейшие задачи мониторинга уровня в экстремальных условиях. Будь то глубокая скважина или управление умной фабрикой — мы предоставляем вам максимально точные данные по каждому миллиметру.

Краткий обзор технических характеристик и терминологии:

Протокол связи: RS485 (Modbus-RTU)
Чувствительный элемент: диффузионно-кремниевый пьезорезистивный
Обработка сигнала: операционный усилитель ADI + микропроцессор
Степень защиты: IP68
Точность измерения: типично 0,2% FS / 0,5% FS
Рабочее напряжение: 10–30 В DC
Материал: нержавеющая сталь 304/316L (корпус), полиуретан/экранированный кабель с вентиляцией

Ищете решение по мониторингу уровня жидкости для конкретных условий эксплуатации? Свяжитесь с NiuBoL — наши инженеры предоставят индивидуальную техническую поддержку и подбор оборудования!
