Серия RS485/HART/взрывозащищенный интеллектуальный разделительный датчик уровня NBL-L-SMP4631

NiuBoL NBL-L-SMP4631 Интеллектуальный раздельный датчик уровня: эксперт промышленного мониторинга уровня воды RS485/HART

Обзор интеллектуального раздельного датчика уровня NBL-L-SMP4631

Серия интеллектуальных раздельных датчиков уровня NBL-L-SMP4631 не только сохраняет высокую точность гидростатического измерения уровня, но и совершает прорыв в конструктивном исполнении. Благодаря «раздельной» конструкции прецизионный чувствительный элемент (зонд) отделён от блока обработки и индикации (корпус электроники). Зонд полностью погружается в жидкость для улавливания малейших изменений давления, а взрывозащищённый литой алюминиевый корпус устанавливается в безопасном и удобном для персонала месте, оснащён высокопроизводительным ЖК или светодиодным цифровым дисплеем, что позволяет считывать данные уровня одним взглядом.

Опираясь на передовую технологию интеллектуальной цифровой компенсации и коррекции, серия NBL-L-SMP4631 точно преобразует воспринимаемый сигнал давления в сигналы RS485 Modbus или HART, обеспечивая надёжную цифровую основу для интеграции в IoT и автоматизированные системы управления Industry 4.0.

Выдающиеся технические характеристики и преимущества интеллектуального раздельного датчика уровня

1. Технология цифровой интеллектуальной компенсации
В отличие от традиционных аналоговых схем, NBL-L-SMP4631 использует цифровой процессорный чип для компенсации нелинейности и температурного дрейфа датчика в реальном времени. Это гарантирует высокую линейность и достоверность результатов измерений в чрезвычайно широком температурном диапазоне.

2. Раздельная взрывозащищённая конструкция из литого алюминия
Двойная защита: зонд имеет степень защиты IP68 для погружения, а наземный блок индикации и управления выполнен во взрывозащищённом корпусе из литого алюминия (IP65), эффективно противостоящем УФ-излучению, дождю и коррозионным газам в условиях открытого воздуха.
Маркировка взрывозащиты: соответствует стандарту Ex d ⅡB T6 Gb — идеально для зон с горючими и взрывоопасными газами (нефть, химия).

3. Богатая интеграция протоколов связи
RS485 Modbus: поддерживает дальнюю многоточечную сеть, прямое подключение к ПЛК, конфигурационному ПО и облачным платформам IoT.
Протокол HART: позволяет накладывать цифровой сигнал на аналоговый 4–20 мА, совместим с большинством глобальных систем управления HART fieldbus.

4. Высокоадаптивный измерительный элемент
Чувствительный элемент выполнен с гофрированной мембраной из нержавеющей стали 316L в сочетании с фторкаучуковыми уплотнениями, демонстрируя отличную совместимость и устойчивость к усталостным нагрузкам в большинстве промышленных жидкостей и речной воды.

Подробная таблица ключевых технических параметров интеллектуального раздельного датчика уровня

Сценарии применения интеллектуального раздельного датчика уровня

Гидрологические исследования и мониторинг рек

В открытых речных руслах или удалённых гидрологических станциях раздельная конструкция NBL-L-SMP4631 позволяет погружать зонд на дно реки, а блок индикации устанавливать в защитном боксе на берегу для удобного считывания данных обслуживающим персоналом. При этом интерфейс RS485 легко подключается к беспроводным терминалам передачи GPRS.

Промышленные резервуары с жидкостями и системы стоков

Для резервуаров с кислотами/щелочами (в пределах совместимости) или дренажных систем промышленных предприятий, где часто присутствует пар или летучие газы, сочетание взрывозащищённого алюминиевого корпуса и высокоточной мембраны 316L обеспечивает точность измерений и значительно увеличивает срок службы системы в тяжёлых условиях.

Морской мониторинг и уровень грунтовых вод

В морских средах с определённой коррозионностью и солёностью оптимизированный процесс герметизации NiuBoL и фторкаучуковые кольца эффективно предотвращают утечку среды, позволяя длительно отслеживать незначительные изменения уровня грунтовых вод и предоставляя данные для управления водными ресурсами.

Руководство по подключению и установке интеллектуального раздельного датчика уровня

1. Способ установки

• Часть зонда: должна вертикально погружаться на дно жидкости. При высокой скорости потока используйте стальную трубу или груз для фиксации.

• Часть блока индикации: рекомендуется вертикально подвешивать или крепить на стену/мачту с помощью кронштейна, при этом порт проводки должен быть направлен вниз для предотвращения попадания дождевой воды.

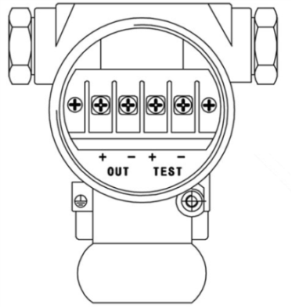

2. Электрическое подключение

В зависимости от модели проводка определяется следующим образом:

• Выход RS485: соответствует клеммам питания плюс/минус и линиям связи A, B.

• 4–20 мА (двухпроводная схема): простое подключение — только плюс питания и сигнальный возврат.

• Тип HART: убедитесь, что сопротивление контура ≥250 Ом для успешного установления связи HART.

Часто задаваемые вопросы:

В1: В чём основные преимущества раздельной конструкции по сравнению с моноблочной?
О: Самое большое преимущество — удобство местного наблюдения и обслуживания. Моноблочные датчики не позволяют считывать показания непосредственно в глубоких колодцах или закрытых резервуарах, тогда как раздельный блок индикации NBL-L-SMP4631 можно установить на уровне глаз, а электронная схема остаётся вдали от высокой температуры или влажности жидкости, что значительно увеличивает срок службы.

В2: Как защитить датчик уровня от грозы?
О: NiuBoL предусмотрел вторичную защиту от молнии в схеме. Кроме того, рекомендуем прокладывать вентиляционный кабель в защитной трубе и обеспечивать надёжное заземление жёлтого провода на корпусе.

В3: Можно ли самостоятельно укорачивать или удлинять вентиляционный кабель?
О: Категорически запрещено самостоятельно резать вентиляционный кабель. Этот специальный кабель содержит внутреннюю вентиляционную трубку для компенсации атмосферного давления. Если требуется большая длина — указывайте её при заказе у NiuBoL. При необходимости удлинения на объекте используйте только профессиональные водонепроницаемые герметичные распределительные коробки.

В4: Какие регистры Modbus-протокола поддерживает этот датчик?
О: Изделие поддерживает стандартные команды Modbus-RTU на чтение и чтение/запись, позволяя считывать значения давления, уровня в реальном времени, а также изменять адрес устройства, скорость передачи и другие параметры. Подробное руководство по протоколу связи прилагается к изделию.

Итог:

Серия интеллектуальных раздельных датчиков уровня NiuBoL NBL-L-SMP4631 — это больше, чем просто измерительный прибор; это мост между точным восприятием и передачей данных в эпоху промышленного Интернета вещей. От высокоточных диффузионно-кремниевых чипов до прочных взрывозащищённых корпусов из литого алюминия, от базовых аналоговых сигналов до продвинутых цифровых протоколов RS485/HART — каждая деталь отражает стремление NiuBoL к высочайшему качеству.

Нужна оценка совместимости с конкретной средой (топливо, промышленные стоки и т.д.)? Или требуется таблица регистров Modbus для интеграции в систему? Сообщите нам — мы предоставим глубокую техническую поддержку.
