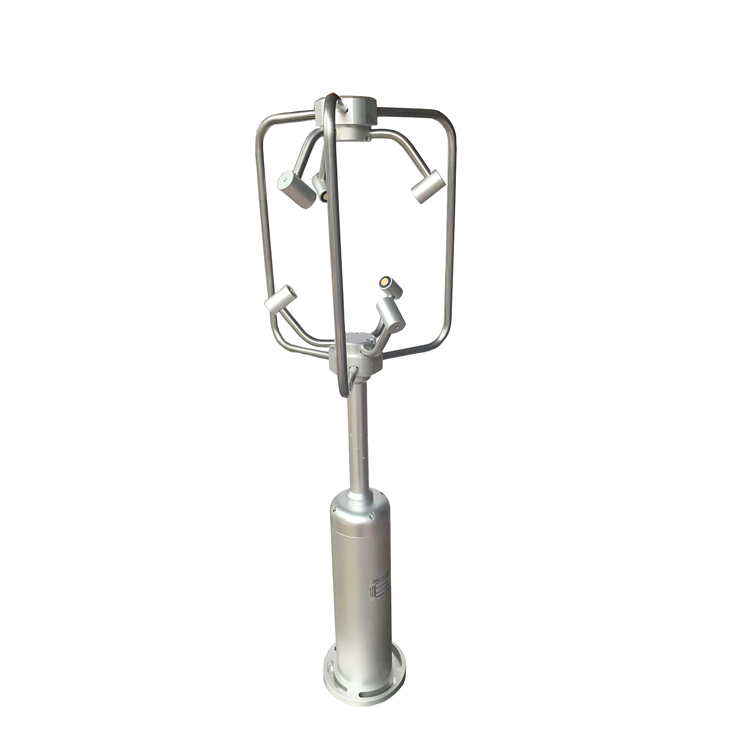

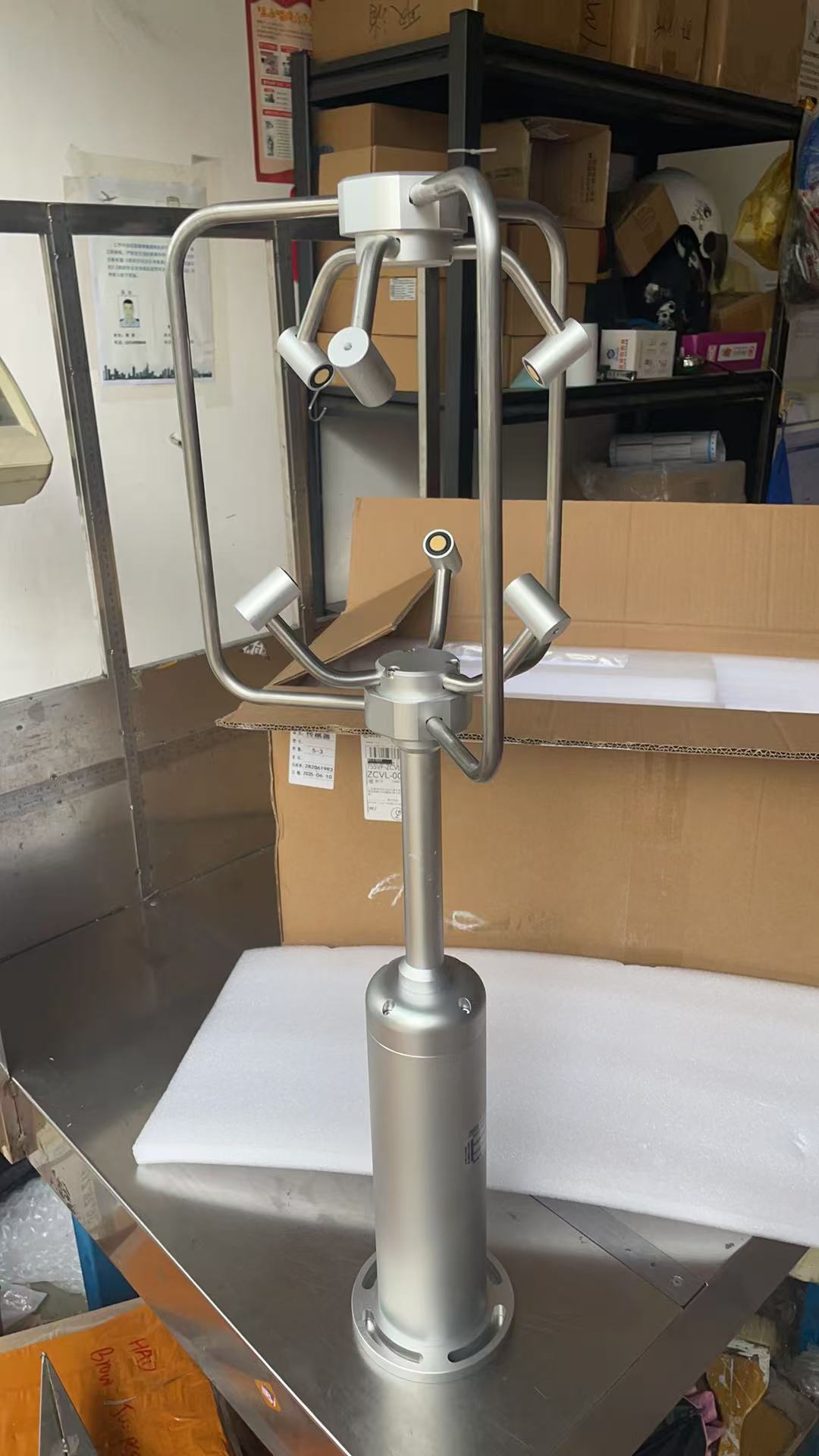

 3D ультразвуковой анемометр NiuBoL — решение для точного трехмерного измерения ветра

 Обзор 3D ультразвукового анемометра

 С момента изобретения чашечного анемометра в Европе XVIII века механические датчики скорости и направления ветра играли ключевую роль в метеорологическом мониторинге. Однако присущие механическим компонентам ограничения, такие как высокие пороги запуска, высокие затраты на техническое обслуживание и короткий срок службы, продолжают ограничивать потребности современного прецизионного мониторинга и научных исследований.

 Для преодоления этих ограничений NiuBoL представляет 3D ультразвуковой анемометр. Основанный на принципе изменения скорости распространения ультразвука в зависимости от воздушного потока, этот прибор исключает механическое движение, обеспечивая безынерционное полное трехмерное измерение ветра. Он точно фиксирует легкий бриз и сложную динамику воздушных потоков даже в безветренных условиях, обеспечивая надежную поддержку данных для исследований ветровых полей, экологического мониторинга и промышленной безопасности.

 Принцип работы 3D ультразвукового анемометра

 3D ультразвуковой анемометр использует метод времени пролета (TOF). Шесть ультразвуковых преобразователей, расположенных в трехмерном пространстве, излучают и принимают звуковые волны, измеряя разницу во времени распространения через воздух. Ветер влияет на время прохождения волны — быстрее по ветру, медленнее против ветра. Прибор вычисляет полный вектор ветра на основе измерений по трем осям (X, Y, Z), включая:

 - Результирующую скорость ветра

 - Горизонтальное направление ветра

 - Вертикальное направление ветра

 - Компоненты скорости ветра по осям X/Y/Z

 Кроме того, он выводит виртуальную температуру (из скорости звука) для всестороннего анализа атмосферы.

 Основные функции и технические преимущества 3D ультразвукового анемометра

 1. Синхронный сбор нескольких параметров

   Одновременно собирает данные о 3D скорости ветра, горизонтальном/вертикальном направлении и акустической температуре. Полная размерность данных обеспечивает целостность и научную обоснованность для метеорологии, ветроэнергетики и исследовательских целей.

 2. Мониторинг на 360° без слепых зон

   Конструкция 3D-зонда охватывает все пространственные направления без мертвых зон. В отличие от механических анемометров, он не требует начальной скорости ветра и точно обнаруживает микро-бризы или штиль.

 3. Долгий срок службы и отсутствие необходимости в обслуживании

   Отсутствие движущихся частей, трения или износа — точность сохраняется в течение долгого времени. Исключает частую калибровку на месте или обслуживание, значительно снижая эксплуатационные расходы при длительном непрерывном мониторинге.

 4. Надежная защита от воздействия окружающей среды

   Цельнометаллический корпус с антикоррозийным покрытием устойчив к дождю, влажности, соляному туману и УФ-излучению. Идеально подходит для длительного использования на открытом воздухе, на побережье или в промышленных условиях.

 5. Простота эксплуатации и легкость установки

 Не требует сложной калибровки. Установите на мачту, подключите проводку — развертывание может быть выполнено одним человеком за считанные минуты. Идеально подходит для удаленных или высокогорных участков.

 6. Высокоточные измерения

   - Результирующая скорость ветра: 0–60 м/с, ±(0,5 + 3% FS), разрешение 0,01 м/с

   - Горизонтальное направление: 0–359°, ±3°, разрешение 1°

   - Вертикальное направление: -90–90°, ±3°, разрешение 1°

   - Скорость ветра по осям X/Y/Z: -60–60 м/с, ±(0,5 + 3% FS), разрешение 0,01 м/с

   Подходит для точных исследований ветровых полей, анализа городских воздушных потоков, эксплуатации ветряных электростанций и промышленных сред.

 Области применения 3D ультразвукового анемометра

 - Метеорологические наблюдения: высокоточные данные о ветровых полях для мониторинга погоды и исследований.

 - Эксплуатация ветроэнергетики: 3D-данные о ветре оптимизируют компоновку турбин, оценку энергии и эффективность работы.

 - Экологический мониторинг: анализ воздушных потоков, рассеивания загрязняющих веществ и городской ветровой среды.

 - Промышленная безопасность: мониторинг высотных ветров и изменений воздушных потоков для предотвращения рисков на чувствительных к ветру объектах.

 - Транспорт: мониторинг ветровых условий в аэропортах, портах и на морских путях для безопасности операций.

 - Научные исследования и образование: лабораторные и университетские исследования, учебные демонстрации с использованием точных данных.

 Технические характеристики 3D ультразвукового анемометра

 Элементы мониторинга: синтезированная скорость ветра, горизонтальное направление ветра, вертикальное направление ветра, векторная скорость ветра по осям X/Y/Z

 Платформа управления и приложения для данных

 3D ультразвуковой анемометр интегрируется с облачной платформой NiuBoL, предлагая:

 - Отображение в реальном времени (скорость ветра, направление, акустическая температура, векторные компоненты X/Y/Z)

 - Анализ исторических тенденций и экспорт данных

 - Оповещения об аномалиях и ранние предупреждения

 - API-интерфейс для интеграции со сторонними системами

 Пользователи могут быстро оценивать условия ветрового поля, оптимизировать размещение турбин, проводить анализ городской ветровой среды или предотвращать промышленные риски.

 Часто задаваемые вопросы (FAQ)

 1. Чем 3D ультразвуковой анемометр отличается от традиционных механических?

   Механические датчики полагаются на чашки или лопасти, имеют высокую скорость запуска, изнашиваются и требуют частого обслуживания. Ультразвуковая версия не имеет движущихся частей, запускается при нулевой скорости ветра, обеспечивает более высокую точность и не требует обслуживания.

 2. Подходит ли он для длительного использования на открытом воздухе?

   Да — цельнометаллический корпус с коррозионностойкой обработкой выдерживает дождь, влажность, соляной туман и УФ-излучение для всепогодной эксплуатации.

 3. Как получаются данные 3D-вектора ветра?

   Три пары ультразвуковых преобразователей измеряют компоненты по осям X/Y/Z; векторный синтез вычисляет общую скорость и горизонтальное/вертикальное направления.

 4. Сложна ли установка? Требуются ли специалисты?

   Просто: закрепите на мачте и подключите проводку. Сварка или сложная настройка не требуются — непрофессионалы могут развернуть систему быстро.

 5. Какие интерфейсы и способы передачи данных поддерживаются?

   Выход RS485 со стандартным протоколом MODBUS (9600 бит/с), совместимый с распространенными системами сбора данных.

 6. Требуется ли частая калибровка?

   Нет — неподвижная конструкция обеспечивает долгосрочную стабильность без плановой калибровки.

 7. Можно ли использовать его для исследований и образования?

   Безусловно — прибор предоставляет высокоточные данные о ветре для исследований ветровых полей, экологического анализа и лабораторного обучения.

 8. Для каких сценариев он подходит?

   Метеорология, эксплуатация ветряных электростанций, городская ветровая среда, промышленная безопасность, транспорт, а также исследования и образование, требующие точных данных о ветре.

 9. Надежны ли данные при нулевой скорости ветра?

   Да — он стабильно работает в условиях штиля, точно фиксируя микро-бризы, что позволяет избежать пробелов в данных, характерных для механических датчиков.

 10. Каков ожидаемый срок службы?

    Отсутствие механического износа обеспечивает стабильную точность в течение многих лет непрерывного использования с минимальными эксплуатационными расходами.

 Резюме

 3D ультразвуковой анемометр NiuBoL использует инновационные ультразвуковые принципы для обеспечения нулевой начальной скорости ветра, отсутствия механического износа и полного трехмерного измерения вектора ветра, что значительно повышает точность и надежность мониторинга. Прочный, не требующий обслуживания и простой в установке, он превосходно подходит для метеорологических наблюдений, эксплуатации ветряных электростанций, экологического мониторинга, промышленной безопасности и научных исследований.

 Благодаря высокой точности, многопараметрическому и всенаправленному зондированию, NiuBoL устанавливает новый стандарт в современной анемометрии, продвигая мониторинг ветра в сторону интеллектуальности, точности и экономической эффективности, обеспечивая при этом надежную базу данных для научных, промышленных и оперативных решений.
