3D Ультразвуковой Анемометр

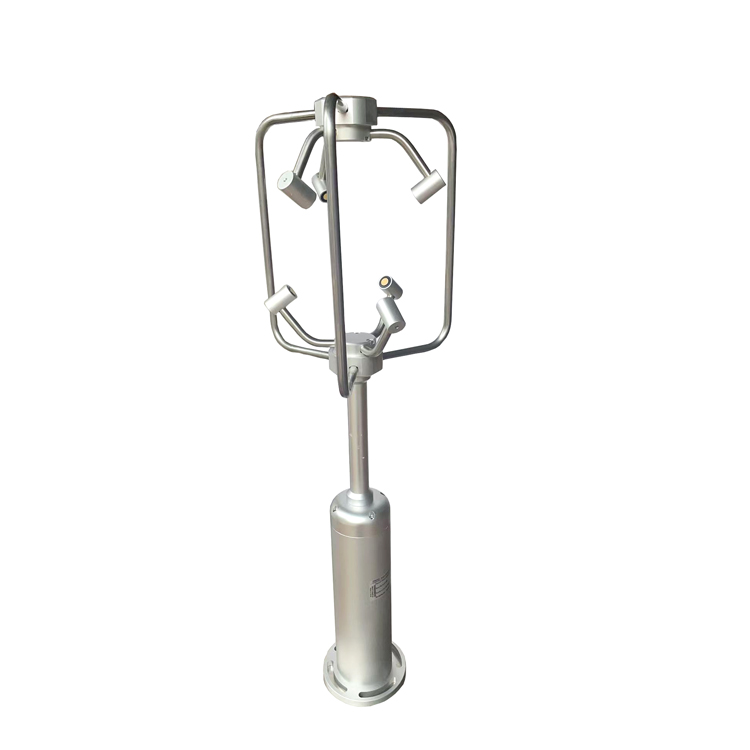

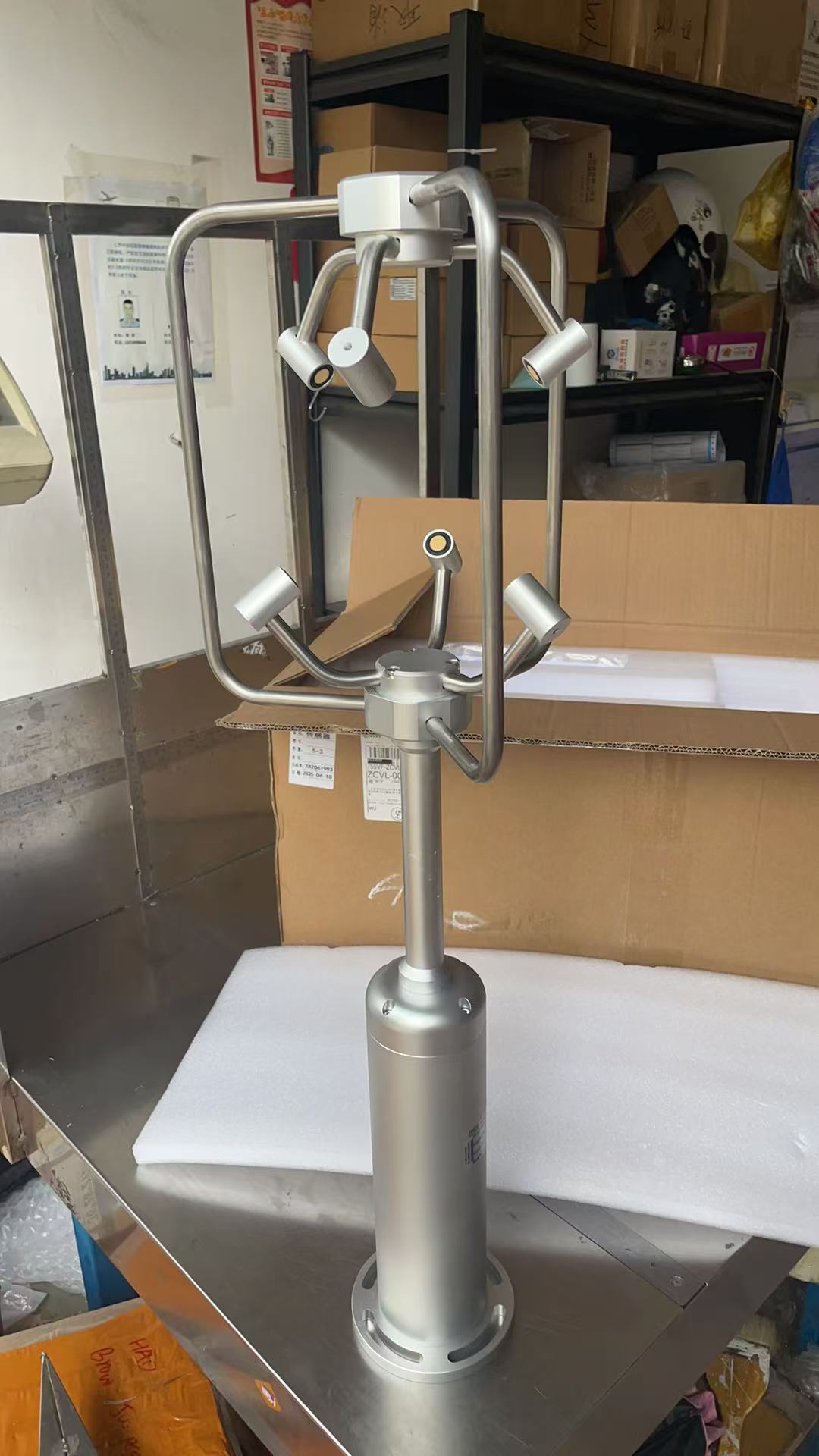

Описание продукта 3D ультразвукового анемометра

3D ультразвуковой анемометр использует передовую технологию ультразвукового измерения и уникальную конструкцию конструкции, что значительно снижает влияние сопротивления ветра и повышает точность измерения. Цельнометаллический материал, без каких-либо подвижных частей, прочный и долговечный, может одновременно измерять горизонтальное и вертикальное направление ветра, скорость ветра по осям X/Y/Z (т.е. выходной вектор U, V, W). Он адаптируется к всепогодной работе в различных условиях, предоставляя надежные данные для метеорологического мониторинга в различных областях. Широко используется в мониторинге городской среды, ветроэнергетике, метеорологическом мониторинге, мостах и туннелях, парусных судах, авиационных аэропортах и других областях.

 Принцип работы 3D ультразвукового анемометра

Расстояние между тремя парами ультразвуковых преобразователей фиксировано, схема приемопередатчика преобразователя управляется для реализации того, что несколько пар преобразователей последовательно излучают и принимают ультразвуковые волны, время полета ультразвука измеряется по ветру и против ветра, а компоненты скорости ветра в трех направлениях получаются через соотношение между скоростью ветра и временем полета, а общая скорость ветра получается из принципа векторного синтеза. Согласно компоненту скорости ветра в горизонтальной плоскости, чтобы узнать горизонтальное направление ветра, компоненту скорости ветра по вертикали, чтобы узнать вертикальное направление ветра.

Технические параметры 3D ультразвукового анемометра

Элементы мониторинга синтетическая скорость ветра, горизонтальное направление ветра, вертикальное направление ветра, вектор скорости ветра по осям X/Y/Z

Метод подключения 3D ультразвукового анемометра

(1) Если у вас установлен коллектор, произведенный нашей компанией, вы можете напрямую использовать кабель датчика для подключения датчика к соответствующему интерфейсу на коллекторе.

(2) Если датчик приобретается отдельно, то схема подключения датчика определяется следующим образом:

 Примечание: Преимущественную силу имеет маркировка проводки на кабеле связи.

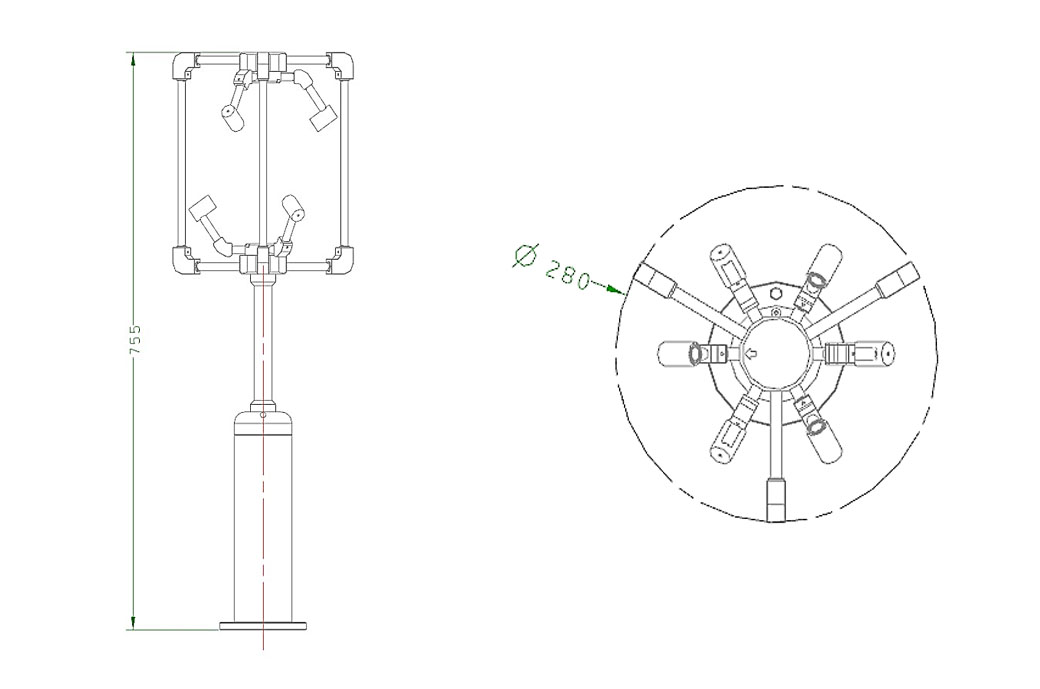

 Размер конструкции 3D ультразвукового анемометра:

Установка трехмерного ультразвукового измерителя скорости и направления ветра Примечания

Ультразвуковой датчик скорости ветра может соответствовать ряду спецификаций, может использоваться в различных условиях по всему миру, в полевых условиях не требуется проводить сложное техническое обслуживание и калибровку.

Ø По возможности устанавливайте в верхней части колонны;

Ø рекомендует высоту монтажа не менее 2 метров над землей;

Ø Пространство вокруг датчика должно быть пустым и свободным от препятствий.

Ø Убедитесь, что во время работы устройство получает бесперебойное электропитание;

Ø Избегайте попадания мусора с окружающих зданий, например, деревьев, столбов линий электропередач, высоких зданий и т. д. Они могут повлиять на точность ультразвукового измерителя скорости и направления ветра.

Всемирная метеорологическая организация дает следующие советы:

Ø Критерии установки метеоизмерителей: 10 метров над уровнем земли на открытых участках; открытые участки определяются как 10 метров над высотой любого препятствия для метеоизмерителя;

Ø При установке на здании высота установки метеорологического прибора теоретически должна быть в 1,5 раза больше высоты здания;

Ø при установке на стреле на мачте, башне или ветви мачты длина стрелы или ветви должна быть в два раза больше минимального диаметра или диагонали башни. Стрела должна быть установлена со стороны преобладающего ветра;

Метод установки 3D ультразвукового анемометра

Позиционирование: Верхняя часть анемометра помечена индикаторной меткой, которая соответствует фазе 0° прибора, используя ее в качестве отправной точки по часовой стрелке с шагом от 0 до 360°. Чтобы убедиться, что прибор установлен правильно, перед его фиксацией необходимо использовать точный измеритель направления для определения фиксированного направления в качестве опорного, на основе этого направления определить ориентацию установки. (Обычно выбирают направление на северную установку).

Монтаж: Устройство можно закрепить на монтажном кронштейне с помощью 4 болтов и гаек из нержавеющей стали. Авиационный штекер подключается к разъему в нижней части устройства. Когда штекер подключен, поверните внешнюю муфту по часовой стрелке, чтобы зафиксировать штекер. Пользователь должен надлежащим образом разгрузить кабели.

ПРИМЕЧАНИЕ: Клиент должен убедиться, что блок установлен на открытом пространстве, чтобы окружающие здания не создавали препятствий для воздушного потока или не вызывали флокуляцию. Не устанавливайте блок рядом с радарами или радиопередатчиками.

ПРИМЕЧАНИЕ: Наша компания находится в состоянии постоянных открытий, исследований и разработок, и мы оставляем за собой право вносить улучшения в производительность и дизайн без предварительного уведомления.
