Руководство по выбору радарного уровнемера: Стратегии точного подбора для различных рабочих условий

Руководство по выбору радарных уровнемеров NiuBoL: Стратегии точного подбора для различных рабочих условий

В таких отраслях, как нефтехимия, энергетика, пищевая и фармацевтическая промышленность, очистка сточных вод, металлургия и горнодобыча, измерение уровня напрямую влияет на безопасность производства, стабильность технологического процесса и экономическую эффективность. Радарные уровнемеры, основанные на принципах бесконтактного или контактного измерения электромагнитных волн, обладают преимуществами широкого диапазона, высокой точности, сильной помехозащищённости и длительного периода работы без обслуживания, что делает их основным решением для автоматизированного мониторинга уровня в промышленности. Однако реальные рабочие условия сильно различаются: от атмосферных крупных резервуаров с низковязкими нефтепродуктами до высоконапорных реакторов с высоковязкими смолами, от пыльных силосов с сыпучими материалами до ферментационных танков с обильным паром. Разные среды предъявляют совершенно разные требования к способу распространения радарных волн, совместимости с измеряемой средой и антипомеховым возможностям. Правильный выбор обеспечивает длительную стабильную работу; неправильный выбор может привести к потере сигнала, дрейфу измерений или даже к аварийным ситуациям.

Основная логика выбора радарного уровнемера

Суть выбора радарного уровнемера заключается в точном соответствии «параметров рабочих условий характеристикам изделия». Ключевыми факторами принятия решения являются:

• Свойства среды: жидкость/твёрдое вещество, диэлектрическая проницаемость, вязкость, коррозионная активность, наличие кристаллизации/прилипания/пены/твёрдых частиц

• Конструкция ёмкости: открытая/закрытая, диаметр, наличие перемешивания, распределение внутренних препятствий

• Технологические условия: диапазон температур, номинальное давление, концентрация пыли, количество пара/тумана

• Требования к измерению: диапазон, точность, время отклика, необходимость измерения границы раздела, ограничения по месту установки

• Обслуживание и безопасность: допустимость контакта со средой, взрывозащита, окно обслуживания

Четыре основные серии NiuBoL имеют свои сильные стороны. Ниже приведён подробный разбор их ключевых характеристик и наиболее подходящих рабочих условий.

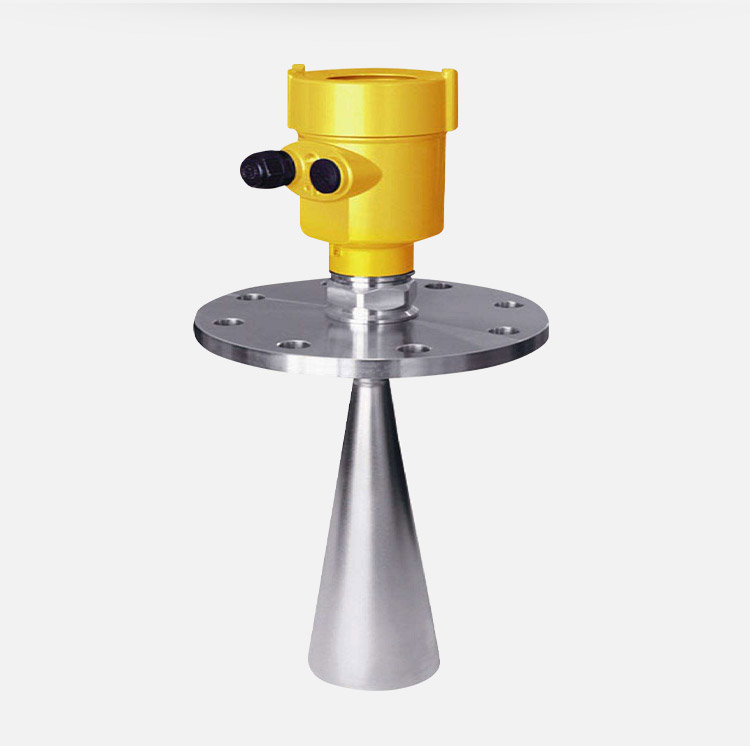

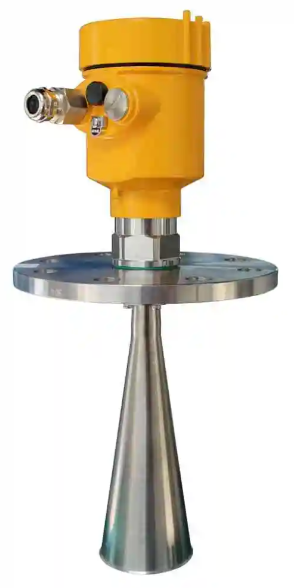

Высокочастотный радарный уровнемер (бесконтактный)

Основные технические особенности

Серия высоких частот NiuBoL в основном использует частоты 26 ГГц и 80 ГГц. Продукт 80 ГГц имеет крайне малый угол луча (примерно 3°~4°), энергия высоко сконцентрирована, подходит для сложных условий резервуаров; 26 ГГц имеет умеренный угол луча (примерно 8°~10°), отличается более высокой экономичностью. Бесконтактное измерение, отсутствие механического износа, не зависит от значительных изменений плотности/вязкости/температуры/давления среды, типичная точность ±3~5 мм, диапазон до 0,3~120 м.

Наиболее подходящие условия применения

• Среда: жидкости с низкой и средней вязкостью (≤500 мПа·с), такие как бензин, дизельное топливо, сырая нефть, сточные воды, разбавленные кислоты/щёлочи, химические растворители; хорошая текучесть, отсутствие сильного прилипания частиц/порошкообразных твёрдых веществ (зерно, цемент, угольная пыль).

• Ёмкость: крупные и средние резервуары-хранилища (диаметр ≥3~5 м), открытые пруды, атмосферные или средне-высоконапорные закрытые резервуары.

• Окружающая среда: низкая концентрация пыли (≤10 г/м³), отсутствие плотного пара/тумана, допускается небольшое количество стационарных препятствий (луч не должен на них попадать).

• Типичные сценарии: парки хранения сырой нефти, регулирующие бассейны очистных сооружений, резервуары для хранения сырья и вспомогательных материалов в пищевой промышленности, силосы сырья в углехимии.

Не рекомендуется использовать в

Высоковязких легко прилипающих средах (асфальт, мёд), средах с крайне высокой запылённостью или плотным туманом, резервуарах малого диаметра (<1 м) или с плотным перемешивающим оборудованием.

Волноводный радарный уровнемер

Основные технические особенности

Электромагнитные волны распространяются вдоль волновода (стержня или троса), практически не подвержены внешним помехам. Серия волноводных уровнемеров NiuBoL поддерживает широкий диапазон температур от -196℃ до +450℃, давление до 40 МПа, диапазон 0,3~30 м, точность ±3 мм, способна измерять высоковязкие среды (≤20000 мПа·с), легко кристаллизующиеся и сильно коррозионные среды.

Наиболее подходящие условия применения

• Среда: высоковязкие жидкости (асфальт, сироп, смола), легко кристаллизующиеся среды (расплав мочевины, раствор каустической соды), концентрированные кислоты и щёлочи, сточные воды с песком, шлам; сыпучие материалы с высокой влажностью.

• Ёмкость: резервуары малого диаметра, реакционные котлы с перемешиванием, закрытые ёмкости высокого давления, резервуары со сложной внутренней структурой.

• Окружающая среда: высокая запылённость, сильный пар, пена, сильная турбулентность.

• Типичные сценарии: реакционные котлы полимеризации, резервуары для хранения сиропа, шламовые бассейны, высоконапорные котлы углехимии, шлаковые ёмкости металлургии.

Не рекомендуется использовать в

Средах, которые крайне легко прилипают и трудно очищаются (сильные вязкие клеи), средах с большим количеством твёрдых частиц (могут повредить волновод), сверхчистых средах, где строго запрещён любой контакт.

Коаксиальный волноводный радарный уровнемер

Основные технические особенности

На базе волноводного радара добавлена внешняя трубка, образующая коаксиальную структуру. Электромагнитные волны распространяются в кольцевом пространстве, сигнал более сконцентрирован, помехозащищённость значительно выше. Серия коаксиальных радаров NiuBoL обеспечивает точность до ±1 мм, поддерживает среды с очень низкой диэлектрической проницаемостью (εr ≥ 1,6), температуру от -200℃ до +400℃, давление до 60 МПа, особенно подходит для измерения границы раздела фаз и микроколичеств уровня.

Наиболее подходящие условия применения

• Среда: жидкости с низкой диэлектрической проницаемостью (сжиженный газ, пропан, лёгкие углеводороды), высокочистые химикаты, границы раздела жидкость-жидкость (нефть-вода, масло-растворитель), микроколичества уровня.

• Ёмкость: малогабаритные высоконапорные резервуары-хранилища, мерные баки, лабораторные реакторы, сепараторы границы раздела.

• Окружающая среда: высокая температура и высокое давление, сильная коррозия, легко испаряющиеся/конденсирующиеся среды.

• Типичные сценарии: резервуары для хранения СУГ/СПГ, резервуары для фармацевтического сырья, резервуары для электронно-чистых растворителей, измерение границы обезвоживания сырой нефти.

Не рекомендуется использовать в

Средах с большим количеством частиц/волокон (легко забивают кольцевое пространство), при большом диапазоне измерения (обычно ≤10 м), при крайне высокой вязкости среды.

Байпасный коаксиальный волноводный радарный уровнемер

Основные технические особенности

Среда выводится через байпасную трубку, внутри которой установлен коаксиальный волноводный зонд, полностью изолируя сложные условия внутри основного резервуара. Серия байпасных радаров NiuBoL наследует высокую точность коаксиального типа (±1 мм), обладает самой сильной помехозащищённостью, позволяет снимать зонд для обслуживания без остановки процесса.

Наиболее подходящие условия применения

• Среда: сильно перемешиваемые/турбулентные жидкости, среды с большим количеством пены/пузырьков, высоковязкие + сильно прилипающие среды, сыпучие материалы, склонные к образованию сводов.

• Ёмкость: реакционные котлы с интенсивным перемешиванием, крупногабаритные резервуары неправильной формы, резервуары с плотными внутренними препятствиями.

• Окружающая среда: экстремальная запылённость, плотный туман, сильные колебания среды.

• Типичные сценарии: ферментационные танки, смесительные котлы для красок, реакционные котлы полимеризации, уровнемеры в доменных печах металлургии, сгустители минеральных шламов.

Не рекомендуется использовать в

Средах, склонных к кристаллизации и закупорке байпасной трубки, при крайне ограниченном пространстве для установки, в ситуациях с крайне высоким риском утечки среды и запретом на байпас.

Сравнение ключевых параметров четырёх типов

Рекомендуемый процесс выбора радарного уровнемера

1. Подробный анализ параметров рабочих условий (среда, ёмкость, окружающая среда, требования)

2. Предварительный отбор типа по вязкости среды, диэлектрической проницаемости, условиям перемешивания/запыления

3. Проверка соответствия по температуре/давлению/взрывозащите и монтажному пространству

4. Учёт деталей: удобство обслуживания, экономичность, оптимизация антикоррозионного покрытия

Напоминание о распространённых ошибках при выборе

• Слепой выбор самой высокой частоты: у 80 ГГц ограниченные преимущества в условиях высокой запылённости; 26 ГГц часто более экономичен.

• Игнорирование диэлектрической проницаемости: для сред с низким εr (сжиженный газ, лёгкие углеводороды) предпочтителен коаксиальный волноводный радар.

• Выбор бесконтактного типа для резервуаров с перемешиванием: лопасти мешалки перекрывают луч, вызывая колебания; выбирайте волноводный или байпасный коаксиальный.

• Принудительное использование контактного типа для сильно прилипающих сред: может привести к обратному эффекту; иногда высокочастотный радар с регулярной очисткой оказывается более подходящим.

Часто задаваемые вопросы:

Q1. Что стабильнее — высокочастотный радар или волноводный?
Всё зависит от условий. Высокочастотный радар более стабилен в чистых крупных резервуарах с низким уровнем помех; волноводный радар работает надёжнее в сложных условиях — высокая запылённость, перемешивание, пена, высокая вязкость.

Q2. 80 ГГц радар обязательно лучше 26 ГГц?
Не обязательно. 80 ГГц имеет малый угол луча и короткую мёртвую зону, подходит для малых резервуаров или наличия препятствий; 26 ГГц обладает более сильной проникающей способностью и меньшим затуханием в условиях умеренной запылённости или пара.

Q3. Для резервуаров со сжиженным газом обязательно нужен коаксиальный волноводный радар?
Рекомендуется отдавать ему предпочтение. Сжиженный газ имеет низкую диэлектрическую проницаемость (εr ≈ 1,6~1,8), сигнал обычного высокочастотного радара слабый, коаксиальная конструкция значительно повышает соотношение сигнал/шум и стабильность измерения.

Q4. Как избежать колебаний радарного уровнемера внутри реакционных котлов с перемешиванием?
Предпочтительно выбирать волноводный или байпасный коаксиальный волноводный радар; если всё же используется высокочастотный радар, оптимизируйте место установки, установите более длительное усреднение фильтрации и избегайте попадания луча на лопасти мешалки.

Q5. Как выбирать материалы для сильно коррозионных сред?
Выбирайте полностью PTFE или Hastelloy C-276 для зонда/волновода; байпасная коаксиальная конструкция может дополнительно снизить контакт коррозионно-опасных частей с основной средой.

Q6. Увеличивает ли байпасный радар риск утечки?
Серийные изделия используют высококачественные фланцевые соединения и многократные уплотнения байпасной трубки, риск утечки контролируемый; однако для высокотоксичных, высоконапорных и высоколетучих сред требуется дополнительная оценка и усиленный контроль.

Заключение

При выборе радарного уровнемера нет абсолютного «лучше» или «хуже» — есть только «наиболее подходящий» вариант. Полная линейка NiuBoL охватывает все рабочие условия — от обычных резервуаров-хранилищ до экстремальных реакционных котлов. Чётко определив свойства среды, характеристики ёмкости и технологические условия, а также учитывая технические различия четырёх типов, можно добиться стабильного измерения, минимального обслуживания и оптимальной экономической эффективности. Правильный выбор не только гарантирует безопасность производства и непрерывность технологического процесса, но и значительно снижает долгосрочные затраты на эксплуатацию и обслуживание. Если у вас возникли сложности с подбором под конкретные условия — предоставьте подробные параметры, техническая команда NiuBoL поможет подобрать оптимальное решение и сделать управление промышленными процессами более точным и надёжным.
