Принцип работы, метод установки, сценарии применения и руководство по выбору ультразвуковых уровнемеров

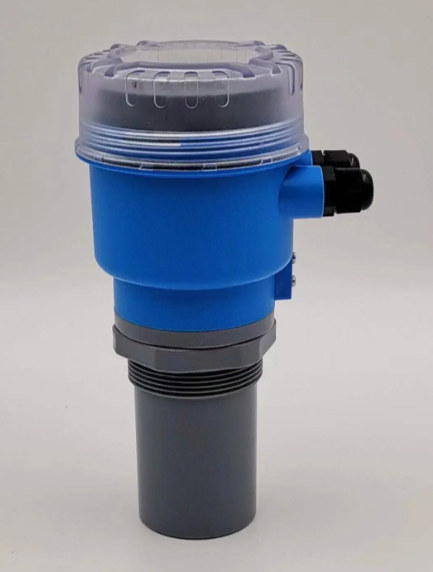

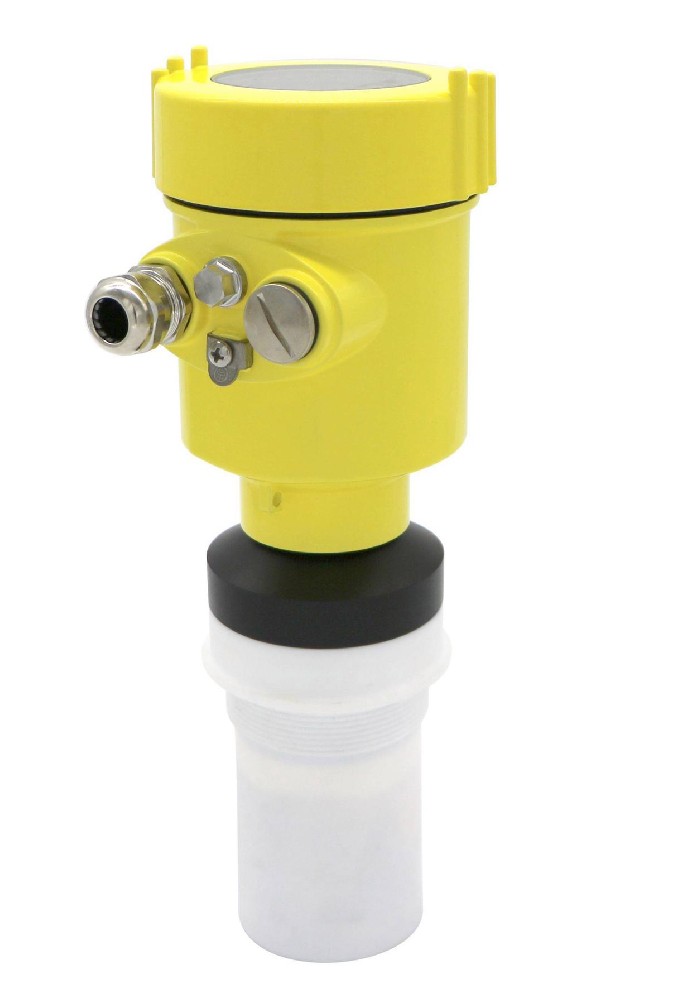

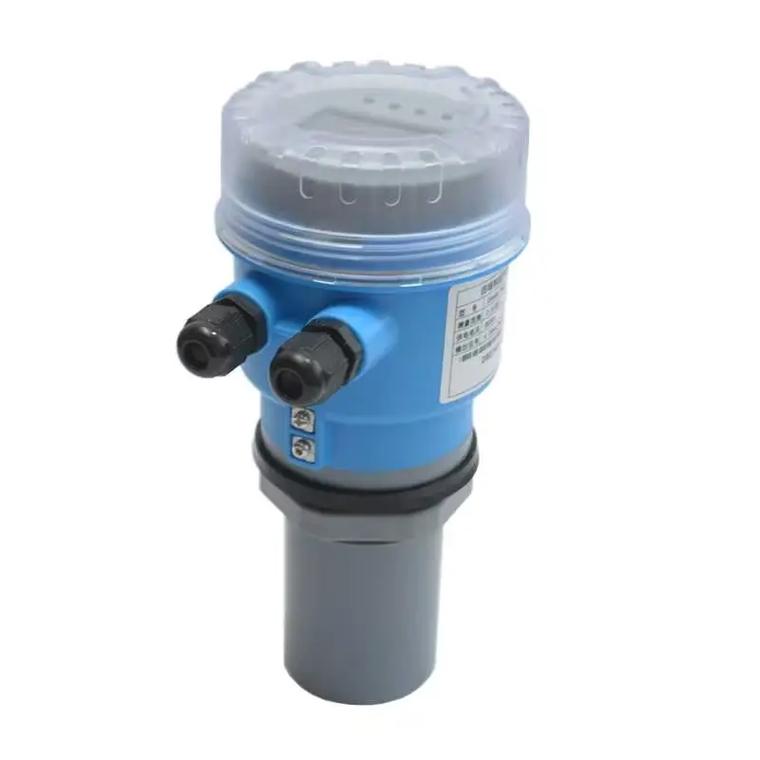

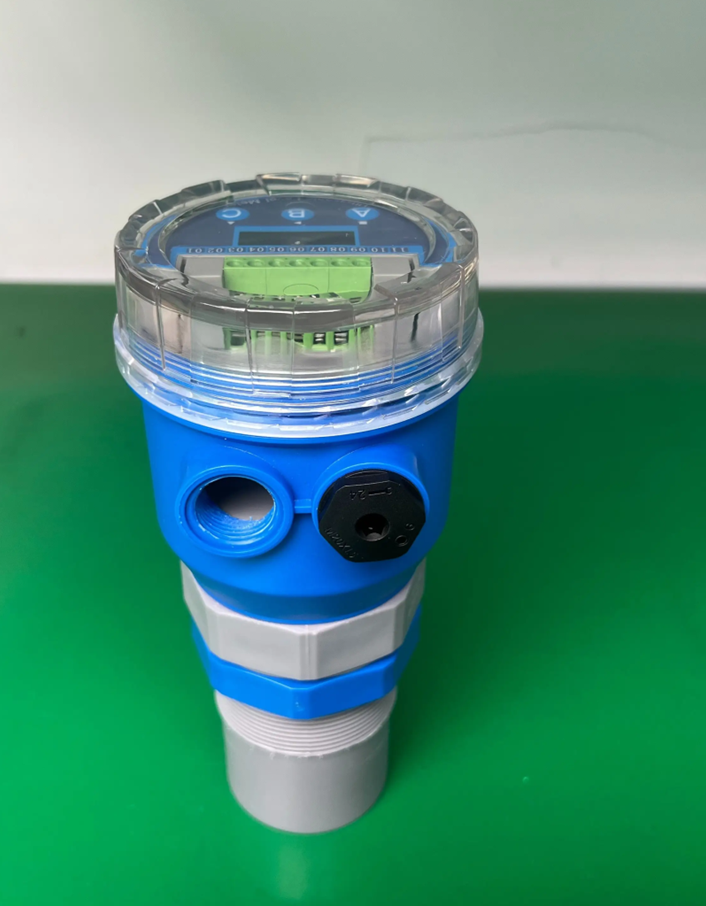

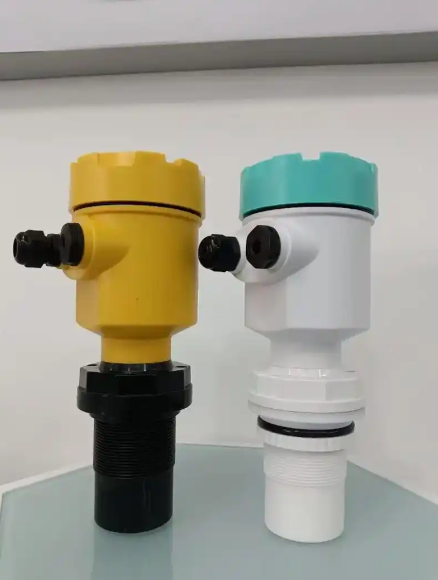

Полный анализ ультразвукового уровнемера NiuBoL

В современном водном хозяйстве, гидрологии, эксплуатации промышленных резервуаров, защите окружающей среды и мониторинге IoT данные об уровне являются важнейшим показателем для оценки рабочего состояния и безопасности систем. Ультразвуковой уровнемер NiuBoL использует бесконтактный метод измерения, позволяющий осуществлять непрерывный мониторинг уровня жидкостей и сыпучих материалов в режиме реального времени. Он отличается простотой установки, минимальным техническим обслуживанием, высокой точностью и стабильной работой в различных сложных условиях, обеспечивая научно обоснованную и надежную поддержку данных для инженерных проектов.

Ультразвуковые уровнемеры широко применяются в таких сценариях, как мониторинг уровня в резервуарах, гидрологический мониторинг водных объектов, измерения в шахтах и силосах. Они позволяют эффективно снизить затраты на ручные инспекции, повысить безопасность мониторинга и достоверность данных.

Принцип работы ультразвукового уровнемера

Ультразвуковой уровнемер производит измерения на основе метода «времени полета» (time-of-flight) распространения звуковой волны:

• Трансдьюсер (преобразователь) излучает ультразвуковые импульсы в направлении поверхности жидкости или твердого материала.

• Звуковые волны отражаются от поверхности среды и возвращаются к трансдьюсеру.

• Прибор рассчитывает расстояние от датчика до поверхности на основе времени прохождения волны туда и обратно и скорости звука в воздухе.

• Фактическая высота уровня жидкости или материала рассчитывается исходя из заданной высоты установки прибора.

Для повышения точности прибор обычно оснащается функциями температурной компенсации, фильтрации сигналов и интеллектуальными алгоритмами обработки, которые эффективно снижают помехи от шума окружающей среды, пены или колебаний скорости ветра.

Технические параметры ультразвукового уровнемера

Кроме того, ультразвуковой уровнемер NiuBoL поддерживает дистанционную передачу данных и централизованный мониторинг, что облегчает интеграцию в системы ПЛК (PLC), SCADA и решения на базе IoT.

Меры предосторожности при установке

• Измерение уровня твердых материалов: Поверхность сыпучих материалов в силосах неровная; трансдьюсер следует устанавливать в положении, позволяющем отражать средний уровень материала, чтобы избежать отклонений из-за локальных перепадов высот.

• Экранированное кабельное соединение: Между трансдьюсером и детектором используйте экранированный кабель с заземлением обоих концов для снижения электромагнитных помех.

• Избегайте нулевого отражения: Если датчик направлен строго на дно бака или наклонную стенку, могут возникнуть мертвые зоны; это решается установкой небольшого отражателя на дне или монтажом датчика ближе к центральной оси резервуара.

• Обеспечение чистого пути звуковой волны: Датчик должен «видеть» только измеряемую поверхность. Необходимо избегать помех от мешалок, перегородок или стенок резервуара, которые могут влиять на эхо-сигнал.

• Контроль мертвой зоны: Максимальный уровень измеряемого объекта должен находиться за пределами мертвой зоны трансдьюсера для обеспечения надежности данных.

• Угол установки: Ультразвуковой уровнемер должен быть установлен вертикально по отношению к поверхности среды для получения наилучшего эхо-сигнала.

• Пространство для обслуживания: Резервируйте достаточно места для очистки, осмотра и замены датчика, чтобы предотвратить влияние пыли или грязи на точность измерений при длительной эксплуатации.

Сценарии применения и руководство по выбору

Ультразвуковой уровнемер NiuBoL подходит для различных сценариев, включая:

• Водное хозяйство и гидрология: Мониторинг водохранилищ, речных русел и насосных станций.

• Управление промышленными резервуарами: Мониторинг уровня в химических, пищевых, нефтяных и других емкостях для хранения жидкостей.

• Измерение уровня твердых материалов: Зерновые силосы, минеральные хранилища и другие неровные поверхности твердых материалов.

• Очистка сточных вод и сельскохозяйственное орошение: Мониторинг уровня воды в реальном времени для автоматического регулирования.

• IoT и дистанционный мониторинг: Интеграция с централизованными платформами через интерфейс RS485.

Руководство по выбору ультразвукового уровнемера:

• Измеряемая среда: Жидкость или твердое вещество.

• Требования к максимальному и минимальному уровням, учет мертвой зоны.

• Экологические факторы: Наличие пара, пены, скорость ветра, температура и влажность.

• Выходной интерфейс: 4–20 мА или RS485.

• Условия установки: Вертикальность, отсутствие препятствий, место для обслуживания.

• Класс защиты и температурный диапазон.



Сравнение технологий измерения уровня воды

• Сравнение с гидростатическим (погружным) уровнемеромУльтразвуковой уровнемер является бесконтактным, не нарушает структуру потока воды и не подвержен влиянию загрязнения воды. Гидростатический уровнемер обеспечивает более стабильные измерения в сценариях с бурным течением воды или сильными всплесками.

• Сравнение с поплавковым уровнемеромПоплавковый тип требует наличия измерительных колодцев или направляющих устройств и подвержен механическому износу. Ультразвуковой уровнемер не требует капитальных строительных работ, имеет низкие затраты на обслуживание и подходит для дистанционного мониторинга.

• Сравнение с радарным уровнемеромРадарный уровнемер меньше зависит от температуры, влажности, наличия пены и пара, стабилен в условиях высокого давления и высоких температур, но имеет более высокую стоимость. Ультразвуковой уровнемер предлагает высокую экономическую эффективность в нормальных рабочих условиях, но чувствителен к окружающей среде и требует правильной установки.

FAQ (Часто задаваемые вопросы):

В1. Можно ли использовать для сточных вод или шлама?Да, бесконтактное измерение снижает риск загрязнения и износа, но густая пена может влиять на сигнал; требуется оценка условий на месте.

В2. Можно ли отрегулировать мертвую зону?Мертвая зона является физической характеристикой прибора; ее влияния можно избежать за счет высоты установки, но угол трансдьюсера нельзя менять произвольно.

В3. Адаптирован ли прибор к условиям высоких или низких температур?Устройство работает в диапазоне от -20°C до +66°C, что подходит для стандартных условий мониторинга; для специфических высокотемпературных сред возможна кастомизация.

В4. Как осуществлять дистанционный мониторинг через RS485?Прибор можно подключить к ПЛК, SCADA или IoT-платформам для централизованного сбора данных и хранения архивов.

В5. Требуется ли уровнемеру частая калибровка?При стабильных рабочих условиях межповерочный интервал достаточно длительный, а объем работ по обслуживанию невелик.

В6. Как обеспечить точность измерения уровня твердых материалов?Необходимо устанавливать прибор в месте, отражающем среднюю высоту, и избегать зон вблизи впускных отверстий, где наблюдаются значительные перепады высот.

Заключение

Ультразвуковой уровнемер NiuBoL обеспечивает надежную поддержку данных в реальном времени благодаря бесконтактному измерению, гибкости установки и простоте обслуживания. При грамотном проектировании монтажа и научном подходе к выбору модели он гарантирует получение точных и стабильных данных об уровне. Прибор широко применим в водном хозяйстве, промышленном хранении, защите окружающей среды и IoT-мониторинге, предоставляя научную базу для инженерного управления, автоматического контроля и принятия решений.
