Онлайн-измеритель TDS для систем обратного осмоса и очистки воды: руководство по выбору

Онлайн-измеритель TDS обычно устанавливается для установок RO, очистных систем воды, систем орошения и технологических водопроводных линий, где нагрузка растворённых ионов должна отслеживаться постоянно. В большинстве промышленных приборов TDS производится на основе проводимости. Это означает, что покупатели должны понимать как диапазон проводимости, так и логику преобразования перед сравнением предложений.

TDS обычно рассчитывается на основе проводимости

Проводимость измеряет, насколько хорошо вода передаёт электрический ток. TDS — это оценочное значение растворённых твердых веществ на основе коэффициента преобразования. Коэффициент преобразования зависит от химического состава воды, поэтому онлайн-TDS-метр надёжен для отслеживания тенденций и контроля только тогда, когда пользователь понимает, соответствует ли отображаемое значение TDS ожиданиям применения.

Проверено NiuBoL Технические характеристики датчиков EC и TDS

Для диапазона проводимости от 0 до 5000 мкС/см в руководстве указан справочный диапазон TDS до 3000 мг/л. Другие диапазоны проводимости доступны в зависимости от модели. Для мониторинга RO важен не самый высокий диапазон, а чувствительность в ожидаемой точке подачи, пермеата или концентрата.

Где установить онлайн-точки TDS в системах обратного осмоса

Значения тревоги должны быть специфичны для процесса

Не используйте стандартные значения сигнализации TDS, не зная потребления воды. Питьевая вода, питание котлов, орошение, гидропоника и промышленная промывка имеют разные ограничения. Полезная система отделяет значения предупреждения от аварийных и фиксирует, когда техническое обслуживание или чистка может объяснить изменения.

Выбор интеграции

RS485 Modbus RTU подходит для многоточечных систем мониторинга TDS, так как один логгер или PLC может опросить несколько датчиков. Опционально 4-20 мА на выбранных моделях проводимости 4-серии полезна для простых аналоговых панелей. Покупатель должен уточнить, обладает ли платформа проводимостью, TDS, солёностью или всеми тремя.

Детали RFQ, препятствующие переработке

Для онлайн-TDS-счетчика отправьте тип воды, ожидаемый диапазон, температуру, давление, фотографии установки, длину кабеля, требования к выходу, модель контроллера или шлюза, количество и страну назначения. Включите схему процессного потока, если для точок подачи, проникания и отвода RO требуется отдельные датчики.

Для подрядчиков также указывайте, кто поставляет шкаф, кронштейн, линию пробы, блок питания, защиту от перенапряжения, SIM-карту или аккаунт платформы. Недостающие элементы прицела обычно появляются во время ввода в эксплуатацию, когда их решение дороже.

Когда следует указывать проводимость вместо TDS

Если проект связан с техническим управлением процессами, проводимость часто является более чистой спецификацией, потому что это измеряемое значение. TDS всё ещё может отображаться для операторов, но в документе закупки должны быть указаны диапазон проводимости, требования к преобразованию TDS и ожидаемый химический состав воды, если важна точность значения TDS.

Используйте тренд TDS для решений, а не декорации

Оператор RO использует тренд TDS для оценки работы мембран, замены подачи воды и стабильности воды в продукте. Значение должно быть связано с действием: проверить предварительную обработку, проверить состояние мембраны, пересмотреть коэффициент восстановления или прекратить использование воды в продукте. Если система отображает только TDS без сигнализации или логики записи, это не снижает операционный риск.

Покупатель должен решить, будет ли онлайн-измеритель TDS использоваться для локального отображения, PLC Управление, удалённая сигнализация или отчеты о клиентах. Это решение влияет на то, насколько RS485, 4-20 мА, в котировке включен локальный контроллер или облачный шлюз.

Сравнение точек мониторинга RO

Этапы ввода в эксплуатацию

Во время ввода в эксплуатацию записывайте значение проводимости, отображаемое значение TDS, коэффициент преобразования, если он отображается, температуру, тип выхода и точку сигнализации. Если используется 4-20 мА, смоделируйте или проверьте низкие и высокие точки так, чтобы PLC Дальность совпадает с датчиком. Если RS485 используется, адрес устройства записи, скорость передачи, регистр и блок.

Примечания по обслуживанию и калибровке

Датчики проводимости обычно проще обслуживать, чем некоторые оптические или реагентные приборы, но отложения, масштабирование и пузырьки всё равно могут влиять на показания. Системы обратного осмоса с антискалантами, высокой жесткостью или прерывистыми потоками должны планировать периодическую инспекцию и проверку эталонного раствора. Компенсацию температуры следует проверять, поскольку проводимость зависит от температуры.

Для закупок спросите, указывает ли поставщик только датчик или полную точку измерения. Точка измерения может включать контроллер, кабель, крепление, шкаф, питание, шлюз и платформу.

Как предотвратить вводящие в заблуждение сравнения с TDS

Два онлайн-измерителя TDS могут показывать разные значения, поскольку используют разные коэффициенты преобразования — от проводимости к TDS. Это не всегда означает, что один датчик ошибался. Это означает, что покупатель должен определить, требуется ли проекту проводимость, отображённая TDS, солёность или конкретный коэффициент конверсии, связанный с химическим составом воды заказчика.

Для технического контроля проводимость в μS/см или мС/см часто является более обоснованным измерением. TDS всё ещё может быть показана операторам, но инженерная запись должна включать исходный диапазон проводимости и предположение преобразования.

Записи приёма для мониторинга RO

Во время передачи объекта зафиксируйте показания подачи, пермеата и концентрата при нормальных рабочих условиях. Укажите температуру, аварийные значения, PLC Масштабирование, адрес сенсора и блоки отображения. Эти базовые записи помогают владельцу выявлять изменения в работе мембраны позже.

Для дистрибьютора или производителя скидов предоставление этой записи вместе с оборудованием делает упаковку более профессиональной и снижает последующие споры о том, изменился ли датчик или процесс обратного осмоса.

Пример проекта: блок RO с локальным PLC

Для сборщика блока RO могут потребоваться три онлайн-точки TDS: подача, пермеат и концентрат. Точка подачи показывает изменения исходной воды, точка пермеата защищает качество продукта, а точка концентрата помогает оценивать степень извлечения и риск образования отложений. Эти три точки могут требовать разных рабочих диапазонов.

Если PLC уже есть аналоговые входы, опционально 4-20 мА могут быть удобны. Если на скиде есть несколько датчиков и регистратор данных, RS485 Modbus RTU может уменьшить количество проводов. В кавочке следует указывать, какой сигнальный путь ожидается до окончательного утверждения модели датчика.

Онлайн-проверки ввода в эксплуатацию TDS-счетчиков

Перед выпуском заказа покупатель должен письменно подтвердить пять пунктов: измеренный параметр, ожидаемый радиус действия, точка установки, выходной сигнал и владелец технического обслуживания. Эти пять пунктов предотвращают большинство недоразумений между закупщиком, инженерами, операторами объектов и поставщиком. Если какой-либо пункт неизвестен, запрос должен быть чётко сформулирован, а не скрывать неопределённость.

В стоимости также следует разделять корпус датчика, кабель, контроллер или регистратор данных, монтажные аксессуары, материалы калибровки или проверки, коммуникационный шлюз, упаковку и документы. Это позволяет сравнивать поставщиков по реальному объёму. Более низкая цена не имеет смысла, если покупатель позже обнаруживает, что контроллер, ячейка потока, скобка или карта регистров не были включены.

Записи по проводимости ОСМ и базовой линии TDS

Сохраняйте руководство пользователя, определение проводки, Modbus Карта регистров, запись калибровки, фотографии установки, настройки сигнализации, список упаковки и предложения по запасным деталям в одной папке. Для дистрибьюторов и подрядчиков этот файл также является послепродажной защитой. Когда конечный пользователь просит помощи спустя несколько месяцев, сервисная команда может увидеть, что было поставлено, как это было установлено и какие предположения использовались при вводе в эксплуатацию.

Для OEM-конструкторов скидов также полезно стандартизировать имена тегов, используемых на PLC или дисплее. Проводимость подачи, TDS пермеата и проводимость концентрата не следует смешивать под одной расплывчатой меткой. Чёткие названия тегов уменьшают ошибки при вводе в эксплуатацию и помогают клиентам понять, какая часть процесса RO изменилась.

Для онлайн-измерителя TDS финальная проверка должна подтвердить, требуется ли растение проводимость, рассчитанный TDS, солёность или все отображаемые значения. Если TDS рассчитывается по проводимости, коэффициент преобразования и блок отображения должны быть записаны в запись ввода в эксплуатацию, чтобы операторы не сравнивали противоречивые числа.

Для онлайн-измерителя TDS финальная проверка должна подтвердить, требуется ли растение проводимость, рассчитанный TDS, солёность или все отображаемые значения. Если TDS рассчитывается по проводимости, коэффициент преобразования и блок отображения должны быть записаны в запись ввода в эксплуатацию, чтобы операторы не сравнивали противоречивые числа.

Проектное решение

Вопрос 1: Отличается ли онлайн-измеритель TDS от датчика проводимости?

О: Многие онлайн-измерители TDS рассчитывают TDS по проводимости. Датчик измеряет проводимость, а система применяет коэффициент преобразования.

Вопрос 2: Что NiuBoL Диапазон важен для TDS?

Ответ: Диапазон проводимости от 0 до 5000 мкС/см имеет указанный эталонный диапазон TDS до 3000 мг/л. Доступны и другие серии по моделям.

Вопрос 3: Где следует измерять TDS в системе RO?

Ответ: Распространённые пункты — это податочная вода, проникающая вода, отторженная вода и резервуар. Точная точка зависит от назначения управления или сигнализации.

Вопрос 4: Можно ли подключиться онлайн TDS к PLC?

А: Да. NiuBoL Поддержка датчиков проводимости/TDS RS485 Modbus РТУ и выбранные модели серии 4 могут обеспечивать опциональный выход мощностью 4-20 мА.

Вопрос 5: Влияет ли температура на показания TDS?

Ответ: Да. Проводимость меняется с температурой, поэтому следует использовать и проверять автоматическую компенсацию температуры Pt1000.

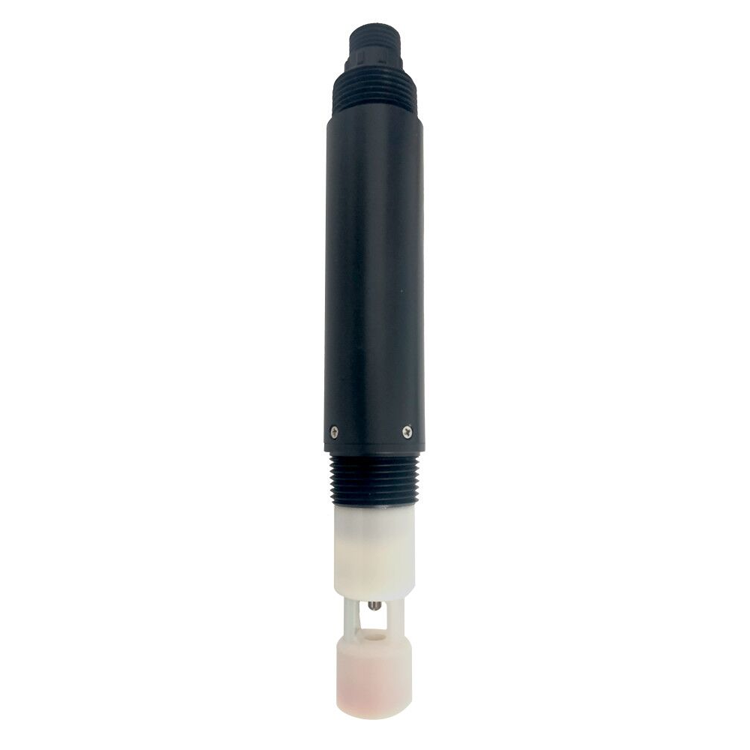

Вопрос 6: Когда лучше выбрать датчик солёности?

Ответ: Используйте модели, ориентированные на солёность, для морской воды, солоноватой или высокосолёных применений, где единицы солёности более значимы, чем простые TDS.

Вопрос 7: Что вызывает неправильную интерпретацию TDS?

Ответ: Неправильный коэффициент преобразования, плохой выбор диапазона, плохая точка отбора проб, пузырьки воздуха, загрязнение и непроверенная компенсация температуры могут привести к ошибкам.

Вопрос 8: Что следует включить в цитату?

A: Следует указать диапазон датчиков, выход, длину кабеля, монтажную резьбу, контроллер или логгер, план калибровки, количество и необходимые блоки дисплея.

Вопрос 9: Следует ли использовать TDS для соблюдения требований?

О: Используйте метод, требуемый проектом или нормативным актом. Онлайн-TDS полезен для контроля тенденций и мониторинга, хотя лабораторная проверка всё ещё может потребоваться.

Краткое содержание

Онлайн-измеритель TDS должен быть выбран по диапазону проводимости, логике преобразования, точке установки и требованиям хост-системы. Для проектов обратного осмоса и очистки воды, NiuBoL Датчики проводимости/TDS обеспечивают RS485 Modbus RTU, опционально 4-20 мА на выбранных моделях серии 4 и IP68 для непрерывного мониторинга.
