Онлайн-датчик мутности | Датчик NTU для мониторинга качества воды | Зонд RS485 Modbus - NBL-WQ-TS

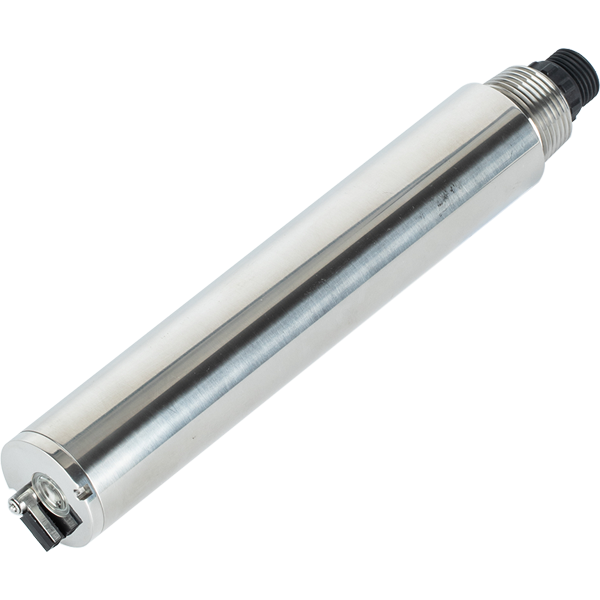

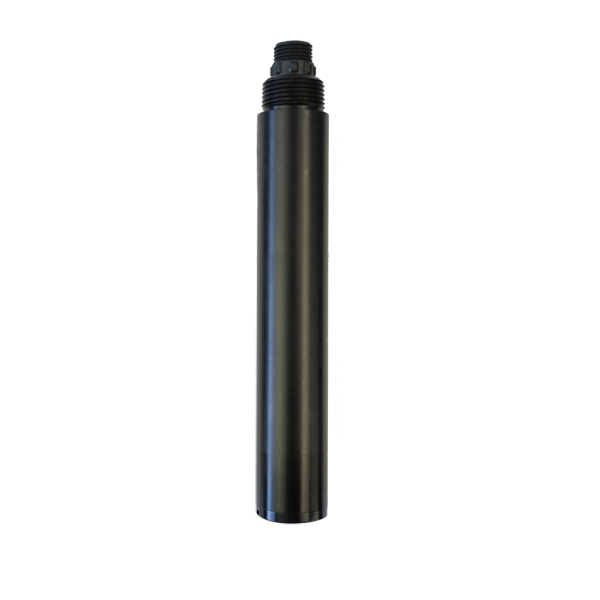

NBL-WQ-TS Онлайн-датчик мутности: комплексное инженерное руководство по надежному мониторингу качества воды

В современной очистке воды, мониторинге окружающей среды и управлении промышленными процессами крайне важно точное и непрерывное измерение мутности. NBL-WQ-TS Онлайн-датчик мутности разработанный NiuBoL предоставляет инженерам надежное, проверенное на практике решение, основанное на технологии рассеянного света под углом 90°. Этот датчик мутности RS485 широко используется инженерами по очистке воды, специалистами по мониторингу окружающей среды и EPC-подрядчиками в проектах в Африке, Юго-Восточной Азии, на Ближнем Востоке и в Европе.

Этот промышленный датчик качества воды, предназначенный для длительного использования в суровых условиях, сочетает в себе высокую точность, низкие эксплуатационные расходы и бесперебойную работу. SCADA интеграция, что делает его идеальным выбором как для новых проектов, так и для обновления системы.

A. Сценарии инженерного применения

Очистка питьевой воды

Мутность является важнейшим показателем прозрачности воды и эффективности фильтрации на установках питьевой воды. Чрезмерная мутность снижает эффективность УФ-дезинфекции и хлорирования, одновременно увеличивая риск микробного заражения. Мониторинг в реальном времени с помощью NBL-WQ-TS позволяет операторам мгновенно обнаружить прорыв фильтра, отрегулировать дозировку коагулянта и обеспечить соответствие стандартам ВОЗ и местным стандартам (обычно <1 NTU). This directly improves public health safety and reduces operational costs.

Очистка сточных вод

На городских и промышленных очистных сооружениях мониторинг мутности жизненно важен на нескольких этапах: первичное осаждение, биологическая очистка, вторичные осветлители и третичная фильтрация. Высокая мутность часто сигнализирует о плохом осаждении осадка или засорении фильтра. Датчик помогает оптимизировать использование химикатов, свести к минимуму нарушения сброса и защитить экосистемы ниже по течению. Он надежно работает даже в средах с высоким содержанием взвешенных веществ, характерных для мониторинга ирригации Юго-Восточной Азии и систем промышленных сточных вод на Ближнем Востоке.

Мониторинг рек и поверхностных вод

Реки представляют собой динамичные системы, на которые влияют сезонные осадки, сбросы вверх по течению и деятельность человека. Непрерывные данные NTU помогают природоохранным агентствам обнаруживать внезапные явления загрязнения и оценивать общие тенденции качества воды. Погружная конструкция и сильная защита от помех делают NBL-WQ-TS подходит для удаленных речных станций, особенно в проектах очистки воды в Африке, где обычно используется солнечная энергия.

Мониторинг плотин и водохранилищ

Плотины и водохранилища требуют тщательного управления мутностью для защиты качества хранения воды, гидроэнергетического оборудования и экологических выбросов. Повторное взвешивание осадка после сильного дождя может значительно повысить мутность. Установка этого датчика предоставляет данные раннего предупреждения, помогая операторам принимать обоснованные решения по управлению сбросом и водозабором.

Промышленная технологическая вода

Многие отрасли промышленности, включая пищевую промышленность и производство напитков, фармацевтику, электроэнергетику и нефтехимию, нуждаются в строгом контроле мутности технологической воды, чтобы предотвратить загрязнение продукции и образование накипи в оборудовании. Быстрый отклик датчика и совместимость с Modbus позволяют напрямую интегрировать его в автоматизированные контуры управления, обеспечивая стабильное качество воды и сокращая время простоя.

Б. Технический принцип (инженерная перспектива)

The NBL-WQ-TS работают всемирно признанные Метод рассеянного света под углом 90°. Инфракрасный светодиод излучает в воду сфокусированный луч света. Взвешенные частицы рассеивают этот свет во всех направлениях. Датчик определяет интенсивность рассеянного света точно под углом 90° к падающему лучу. Этот сигнал обрабатывается по значениям внутренней калибровки и линеаризуется для получения точных показаний NTU.

Ключевые инженерные преимущества:

• Инфракрасный светодиодный источник света значительно снижает помехи от цвета воды и окружающего света по сравнению с методами видимого света.

• Усовершенствованная оптоволоконная структура изолирует оптический путь, обеспечивая высокую устойчивость к внешним световым помехам, что крайне важно для установки с открытым каналом и вне помещения.

• Встроенный датчик температуры Pt1000 обеспечивает автоматическую компенсацию, поддерживая стабильность измерений во всем рабочем диапазоне 0–50°C.

C. Технические преимущества продукта

• Защита IP68 (номинальная глубина 20 м): Обеспечивает возможность погружного развертывания в резервуарах, каналах и реках без дополнительных кожухов. Это снижает сложность установки и долгосрочные затраты в полевых условиях.

• Выход RS485 Modbus/RTU: Протокол отраслевого стандарта обеспечивает легкую интеграцию с существующими SCADA, PLCи системы DCS. Поддержка сети с несколькими датчиками на одной шине.

• Сверхнизкое энергопотребление (0,2 Вт при 12 В): Идеально подходит для удаленных станций с питанием от солнечных батарей или батарей, широко используемых в проектах очистки воды в Африке и мониторинге орошения в Юго-Восточной Азии.

• Быстрое время отклика (T90 < 30s): Позволяет в режиме реального времени обнаруживать нарушения технологического процесса, что необходимо для динамической очистки сточных вод и мониторинга реки.

• Несколько вариантов диапазона: 0–20 NTU для питьевой воды, 0–200 NTU для бытовых сточных вод и 0–1000 NTU для промышленных сточных вод с высокой мутностью.

• Прочная конструкция из ПОМ + АБС: Обеспечивает превосходную химическую стойкость и механическую долговечность в агрессивных водных средах.

D. Установка и обслуживание

Установка
   Датчик имеет стандартную наружную резьбу 3/4 NPT для удобного подключения к трубам или монтажным кронштейнам. Он поддерживает полностью погружную установку на глубине от 0,5 до 20 метров. Для достижения наилучших характеристик размещайте датчик в зонах стабильного потока, вдали от сильной турбулентности, аэраторов или входных отверстий труб.

Калибровка
   Двухточечную калибровку с использованием стандартных растворов формазина можно выполнить на месте, что обеспечивает долгосрочную точность без возврата на завод.

Руководство по техническому обслуживанию
   Регулярное техническое обслуживание минимально. Периодически очищайте оптическое окно мягкой тканью или струей воды под низким давлением. Проверяйте кабельные соединения и устойчивость крепления каждые 3–6 месяцев. В условиях сильного загрязнения проводите плановую очистку с учетом реальных условий на объекте.

E. Распространенные неисправности и инженерные решения

1. Сбой питания/нет сигнала.

Первопричина: Ослабленный провод, неправильная полярность, перегоревший предохранитель или несоответствие параметров RS485.
   Устранение неполадок на местах: Проверьте питание 12–24 В постоянного тока, проверьте соединения, подтвердите настройки Modbus (по умолчанию 9600 бод).
   Профилактика: Используйте экранированный кабель и водонепроницаемые разъемы.

2. Нестабильные показания

Первопричина: Пузырьки воздуха, оптические загрязнения или вибрация от потока воды.
   Устранение неполадок на местах: Подождите, пока пузырьки исчезнут, очистите поверхность датчика, переместите его в более спокойную зону.
   Профилактика: Установить дефлекторы потока и запланировать профилактическую очистку.

3. Низкая повторяемость

Первопричина: Непостоянная глубина погружения или перемещение при монтаже.
   Устранение неполадок на местах: Надежное крепление и обеспечение фиксированной глубины.
   Профилактика: Для онлайн-мониторинга используйте жесткие монтажные конструкции.

4. Калибровочный дрейф

Первопричина: Постепенное загрязнение или циклическое изменение температуры.
   Устранение неполадок на местах: выполнить повторную калибровку по двум точкам.
   Профилактика: График калибровки для конкретного объекта (3 месяца для сточных вод, 6 месяцев для чистой воды).

5. Переполнение/превышение диапазона

Первопричина: Мутность превышает выбранный диапазон или датчик поврежден.
   Устранение неполадок на местах: Перекрестная проверка с помощью портативного измерительного прибора, проверка датчика, при необходимости переключиться на более высокий диапазон.
   Профилактика: Выберите подходящий диапазон во время разработки проекта.

F. Технические характеристики

Г. SCADA / Интернет вещей / Интеграция RS485

The NBL-WQ-TS Датчик мутности RS485 использует стандартный протокол Modbus/RTU, что делает его полностью совместимым с большинством платформ промышленной автоматизации. Несколько датчиков могут использовать одну и ту же шину, что снижает затраты на прокладку кабелей. Данные можно регистрировать локально или загружать на облачные IoT-платформы, что особенно полезно для распределенных проектов в Европе по соблюдению требований экологического мониторинга и систем промышленных сточных вод на Ближнем Востоке.

H. Получите техническую поддержку и предложение

Когда связаться с нами

• Планирование новой водоочистной станции или модернизация существующих систем

• Частые сбои датчиков или высокие затраты на техническое обслуживание.

• Нужна документация для EPC-тендера или одобрения регулирующих органов.

• Требуются индивидуальные решения для сложных условий

Что мы можем поддержать

• Подробные технические характеристики, руководства по интеграции и 3D-чертежи.

• Образцы для испытаний на месте

• Техническая поддержка при выборе датчика

• Быстрые котировки для международных проектов

Типичные варианты настройки проекта

• Увеличенная длина кабеля до 50 метров

• Предварительно настроенные параметры Modbus

• Комплекты дистанционного мониторинга на солнечной энергии

• Специальные конфигурации диапазона

Инженеры и подрядчики EPC могут поделиться параметрами проекта для получения профессиональных рекомендаций и конкурентоспособных цен.

Часто задаваемые вопросы

Вопрос 1. На каком принципе измерения основан NBL-WQ-TS использовать?
   Он использует стандартный метод рассеянного света под углом 90° с инфракрасным светодиодом.

В2. Подходит ли этот датчик для удаленных станций, работающих на солнечной энергии?
   Да. Низкое энергопотребление (0,2 Вт) делает его идеальным для автономных приложений.

Вопрос 3. Как часто датчик требует калибровки?
   Обычно каждые 3–6 месяцев в зависимости от водной матрицы.

Вопрос 4. Какова максимальная глубина погружения?
   IP68 рассчитан на непрерывную работу на расстоянии до 20 метров.

Вопрос 5. Поддерживает ли он выход 4–20 мА?
   Стандартом является RS485 Modbus. Версия 4–20 мА доступна по запросу.

Вопрос 6. Можно ли использовать его в морской воде?
   Да, с хорошей химической стойкостью. Пожалуйста, подтвердите конкретные условия.

Вопрос 7. Как интегрироваться с существующими SCADA?
   Стандартный Modbus/RTU. Мы обеспечиваем сопоставление регистров и поддержку.

Вопрос 8. Поддерживаете ли вы международные проекты?
   Да. Мы поставляем датчики для проектов в Европе, Африке, на Ближнем Востоке и в Юго-Восточной Азии.

Контакт NiuBoL для получения подробных спецификаций, расценок или технического обсуждения. Наша команда поддерживает профессионалов в области водоснабжения по всему миру, предоставляя надежные промышленные датчики качества воды.
