NBL-WQ-TSS Интегрированный онлайн-датчик взвешенных веществ — технические принципы и инженерные приложения

В этой статье представлен углубленный анализ технических принципов и инженерных применений NiuBoL NBL-WQ-TSS Встроенный онлайн-датчик взвешенных веществ для системных интеграторов и персонала по промышленным закупкам. Основное внимание уделяется интеграционным решениям для металлургических сточных вод, хвостохранилищ и муниципальных систем очистки сточных вод, включая совместимость протокола RS485 Modbus RTU, преимущества измерения рассеянного света и руководство по выбору промышленного уровня.

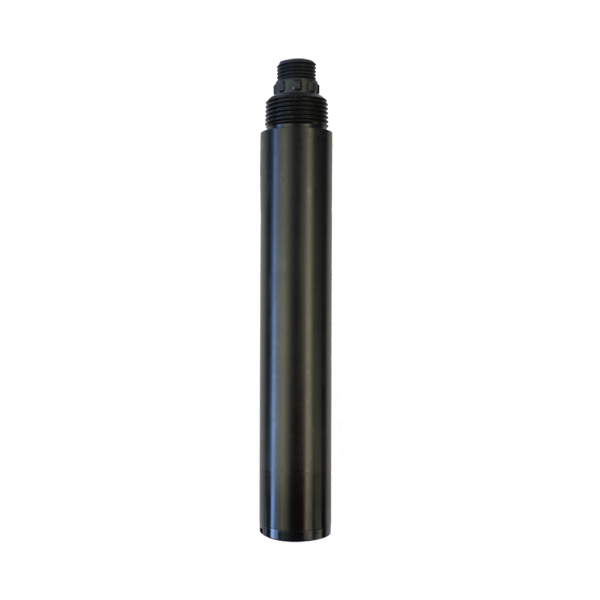

Технические принципы и инженерные применения NBL-WQ-TSS Встроенный онлайн-датчик взвешенных веществ

Онлайн-мониторинг промышленных сточных и поверхностных вод: системная интеграция и инженерные приложения NiuBoL NBL-WQ-TSS Датчик взвешенных веществ

В современных проектах промышленной очистки воды и мониторинга окружающей среды измерение содержания взвешенных веществ (ВВ) в режиме реального времени имеет важное инженерное значение. Взвешенные твердые вещества являются не только основным индикатором уровня загрязнения воды, но также напрямую влияют на прозрачность воды, метаболическую среду водных организмов и срок службы промышленных водопроводов.

Для системных интеграторов, поставщиков решений Интернета вещей и инженерных подрядчиков выбор онлайн-датчика взвешенных твердых частиц с высокой стабильностью, сильной защитой от помех и простотой интеграции в существующие системы управления имеет решающее значение для обеспечения качества реализации проектов мониторинга. NiuBoL NBL-WQ-TSS Датчик с цифровым выходом и принципом рассеянного света обеспечивает надежную поддержку базовых данных для различных промышленных объектов.

1. Анализ предыстории проекта и требований промышленного применения.

При очистке промышленных сточных вод (таких как производство бумаги, кожи, переработка полезных ископаемых) и муниципальных сточных вод требования к мониторингу взвешенных твердых веществ являются узкоспециализированными и дифференцированными:

• Соответствие требованиям к разряду: Согласно национальным «Комплексным стандартам сброса сточных вод», различные уровни сбросов имеют строгие ограничения по концентрации взвешенных веществ (например, 70–400 мг/л). Автоматизированные системы мониторинга должны предоставлять непрерывные и точные данные для проведения экологического аудита.

• Требования к оптимизации процесса: В аэротенках или отстойниках очистных сооружений информация о концентрации ила в режиме реального времени (MLSS/TSS) помогает оптимизировать коэффициенты обратного потока и снизить затраты на дозирование химикатов.

• Требования к защите оборудования: Соединения металлов и ил в сточных водах металлургических и горнодобывающих предприятий, если их не отделить вовремя, вызовут износ насосов, расположенных ниже по течению, и отложение осадков в речных руслах.

Системные интеграторы часто сталкиваются с такими проблемами, как сложные условия на объекте (высокая мутность, помехи от окружающего света, сильные электромагнитные помехи) и ограниченная частота технического обслуживания при разработке решений, что требует сенсорного оборудования с надежностью промышленного уровня.

2. Положение датчика взвешенных веществ в архитектуре системы

В типичных промышленных системах Интернета вещей или системах мониторинга качества воды NiuBoL NBL-WQ-TSS Датчик взвешенных твердых частиц находится в центре физического сенсорного уровня.

Через стандартный цифровой интерфейс датчик может напрямую взаимодействовать со следующими уровнями системы:

1. Окончание сбора данных (PLC/РТУ): Выходной сигнал RS485 может быть напрямую подключен к основным ПЛК (Siemens, Schneider) или промышленным RTU.

2. Шлюз периферийных вычислений: В проектах по интеллектуальному водоснабжению данные датчиков собираются на периферийном шлюзе для предварительной линеаризации и фильтрации выбросов.

3. SCADA/Облачная платформа: Окончательные данные передаются на дисплей центральной диспетчерской или в облачную систему управления, обеспечивая визуальную основу для принятия решений по инженерным закупкам и ежедневного технического обслуживания.

3. Протокол связи и описание совместимости промышленного уровня.

В инженерной практике аналоговые сигналы (например, 4–20 мА) очень чувствительны к наведенным шумам от мощного оборудования при передаче на большие расстояния. NiuBoL NBL-WQ-TSS использует физический интерфейс RS485 и поддерживает стандартный протокол Modbus RTU, что дает значительные преимущества при системной интеграции:

• Сеть с несколькими устройствами: На одной шине RS485 можно разместить несколько узлов датчиков, что значительно снижает сложность проводки и затраты на проектирование.

• Высоконадежная передача данных: Цифровой протокол включает механизм проверки, обеспечивающий целостность и точность данных от датчика до главного компьютера.

• Преимущество волоконно-оптической структуры: Внутренняя конструкция датчика имеет оптоволоконную структуру в сочетании с инфракрасным светодиодным источником света, эффективно фильтруя внешние помехи рассеянного света, поддерживая постоянную стабильность выходного сигнала как в условиях сильного наружного освещения, так и в лабораторных условиях низкой освещенности.




4. NBL-WQ-TSS Основные технические параметры датчика взвешенных веществ

5. Сценарии отраслевого применения Систематические решения

Сценарий 1: Мониторинг сточных вод металлургических и горнодобывающих предприятий
   Экологические проблемы на объекте: Чрезвычайно высокая концентрация взвешенных веществ в хвостовой воде (до 10^4 мг/л и выше), содержащая большое количество оксидов металлов, химически активная, склонная к физическому износу датчиков.
   Решение системной интеграции: Погружная установка, развертывание NiuBoL датчик на выходе из отстойника. Обратная связь по концентрации в системе контроля дозирования в режиме реального времени через интерфейс RS485.
   Реализованная пользовательская ценность: Автоматический мониторинг эффекта седиментации, точное дозирование коагулянта, предотвращение попадания взвешенных веществ в высокой концентрации в реки и нанесения вреда окружающей среде.

Сценарий 2: Управление технологическим процессом муниципальной станции очистки сточных вод
   Экологические проблемы на объекте: Аэротенки содержат множество пузырьков, которые легко прилипают к оптическому окну, мешая измерению.
   Решение системной интеграции: Установите датчик вертикально в устойчивом турбулентном положении. Используйте характеристику быстрого отклика датчика (<30s) to monitor sludge concentration changes in real time.
   Реализованная пользовательская ценность: Повысьте стабильность процесса, сократите нагрузку на отбор проб вручную и тестирование, обеспечьте соответствие показателей SS сточных вод стандартам.

Сценарий 3: Мониторинг речных участков и озерных водохранилищ
   Экологические проблемы на объекте: При больших перепадах окружающего освещения датчик требует длительной работы без присмотра со строгими требованиями к энергопотреблению.
   Решение системной интеграции: Датчик питается от маломощного RTU, используя принцип рассеяния инфракрасных светодиодов, чтобы избежать помех видимого света.
   Реализованная пользовательская ценность: Предоставлять долгосрочные и стабильные справочные данные о прозрачности поверхностных вод, раннее предупреждение о рисках заиления и анаэробного брожения.

6. Руководство по выбору инженерных закупок

При работе с различными марками и моделями датчиков взвешенных веществ сотрудникам отдела закупок рекомендуется оценивать их по следующим параметрам:

1. Согласование дальности и точности: Для мониторинга выпускных отверстий диапазон 0–2000 мг/л соответствует большинству промышленных сценариев; для сред с низкой мутностью, таких как водопроводные сооружения, подтвердите нижний предел обнаружения.

2. Согласованность метода связи: Установите приоритет цифровых сигналов RS485. По сравнению с аналоговыми сигналами он не только защищает от помех, но и позволяет получать диагностическую информацию устройства по протоколу.

3. Адаптивность среды установки: Определите, является ли установка трубчатой ​​или погружной с открытым каналом. NiuBoL NBL-WQ-TSS стандартная резьба 3/4 NPT обеспечивает превосходную совместимость.

4. Резервирование источника питания: Для промышленных объектов выбирайте продукты, поддерживающие входное напряжение 12–24 В, чтобы адаптироваться к различным импульсным источникам питания или аккумуляторным системам.

7. Меры предосторожности при системной интеграции (инженерная практика)

• Устранение оконных пузырей: Во время установки следите за тем, чтобы в переднем измерительном окне датчика не образовывались пузырьки. Пузырьки создают рассеянные сигналы, которые приводят к ложно завышенным показаниям.

• Предотвращение эффекта стены: Передняя часть датчика должна оставаться на расстоянии не менее 10 см от дна или боковой стенки резервуара, чтобы отраженный свет не мешал оптическому пути.

• Защита кабеля: Несмотря на то, что датчик имеет защиту IP68, в условиях сильного тока кабели следует прокладывать через металлические кабелепроводы для экранирования, а кабель не следует натягивать слишком туго, чтобы предотвратить внутренний разрыв.

• Регулярный цикл технического обслуживания: В зависимости от степени биологического загрязнения на месте, очищайте измерительное окно мягкой тканью и моющим средством каждые 1–3 месяца для поддержания высокой точности.

FAQ (часто задаваемые технические вопросы и вопросы по закупкам)

Технические вопросы

Вопрос 1: В чем разница между принципом рассеянного света и принципом проходящего света?
А: Метод рассеянного света (особенно обратного рассеяния) более предпочтителен для мониторинга взвешенных твердых частиц и осадка с высокой концентрацией, поскольку имеет лучшую линейность и устойчивость к цветовым помехам, чем метод проходящего света.

В2: Как датчик обрабатывает ошибки измерения, вызванные температурой?
А: NiuBoL NBL-WQ-TSS имеет встроенный датчик температуры Pt1000 и осуществляет автоматическую температурную компенсацию посредством внутренней схемы, исключая влияние теплового движения на оптические характеристики.

Вопрос 3: Может ли этот датчик измерять вещества с частицами разного размера?
А: Да. Однако, поскольку характеристики рассеяния различных взвешенных твердых веществ различаются, рекомендуется выполнить калибровку уклона на основе проб воды на месте во время первой установки.

Вопросы выбора

Вопрос 4: Является ли материал корпуса POM NBL-WQ-TSS устойчив к сильным кислотам и щелочам?
А: ПОМ (полиоксиметилен) обладает превосходной механической прочностью и устойчивостью к растворителям. В случае сильно окислительных или экстремально кислотных/щелочных сред проконсультируйтесь с техническим персоналом для оценки конкретных условий.

Вопрос 5: Поддерживает ли он беспроводную передачу?
А: Сам датчик выводит стандартный RS485; он может обеспечить развертывание беспроводной сети 4G/5G путем подключения к стороннему модулю DTU.

Вопрос 6: Достаточно ли времени отклика 30 с для требований автоматического управления?
А: Время отклика T90, равное 30 с, намного меньше, чем время задержки большинства промышленных процессов очистки воды, и полностью соответствует требованиям управления с обратной связью.

Вопросы по закупкам/проектам

Вопрос 7: Поставляется ли изделие с сертификатом калибровки?
А: Каждый датчик калибруется со стандартной подвеской перед отправкой с завода, и в зависимости от требований проекта могут быть предоставлены отчеты о заводских проверках.

Вопрос 8: Каковы сроки доставки и политика послепродажного обслуживания для оптовых закупок?
А: NiuBoL поддерживает стабильный уровень запасов. Для системных интеграторов предоставляется профессиональная онлайн-техническая поддержка и гарантийное обслуживание; Конкретное время доставки зависит от размера заказа.

Заключение: логика принятия решений по инженерным закупкам

Персоналу, занимающемуся промышленными закупками, выбор онлайн-датчиков взвешенных твердых частиц должен ориентироваться не только на цену, но и на стоимость жизненного цикла в конкретных промышленных условиях. NiuBoL NBL-WQ-TSS Датчик решает проблемы помех сигнала через цифровой выход RS485, повышает долговечность благодаря конструкции IP68 и материалу POM, а низкое энергопотребление 0,2 Вт открывает больше возможностей для удаленных станций мониторинга.

При разработке решений для систем водоочистки необходимо интегрировать датчик TSS, который идеально совместим с PLC и имеет простую логику обслуживания, что значительно повысит эффективность реализации проекта и удовлетворенность конечных пользователей.
