Решения для диагностики и онлайн-мониторинга превышения содержания аммиачного азота в промышленных сточных водах

Решения для диагностики и онлайн-мониторинга превышения содержания аммиачного азота в промышленных сточных водах: инженерное применение датчиков аммиачного азота

В системах очистки промышленных сточных вод аммиачный азот (NH4-N) является одним из основных показателей контроля сбросов. Стандарт класса А для городских очистных сооружений требует содержания аммиачного азота в сточных водах не более 5 мг/л (в некоторых регионах действуют более строгие местные стандарты). Превышение уровня аммиачного азота в общих сбросах промышленных сточных вод напрямую повлияет на экологическую приемлемость и разрешения на сброс загрязняющих веществ. Системным интеграторам и подрядчикам проектов необходимо освоить процесс нитрификации посредством онлайн-мониторинга в режиме реального времени на этапах проектирования, эксплуатации и технического обслуживания, быстро диагностировать причины превышения и связать стратегии контроля. Датчики аммиачного азота NiuBoL используют метод ионно-селективного электрода, поддерживают протокол RS-485 Modbus RTU и легко интегрируются в платформы PLC/SCADA или IoT для достижения оптимизации многопараметрической связи.

Анализ общетехнических причин превышения содержания аммиачного азота в промышленных сточных водах

Удаление аммиачного азота в основном происходит за счет биологической нитрификации (AOB и NOB окисляют NH4-N до NO3-N) и денитрификации (гетеротрофные бактерии восстанавливают NO3-N до N2). Нитрифицирующие бактерии автотрофны и растут медленно, что делает их чувствительными к условиям окружающей среды. В реальной технике превышение содержания аммиачного азота часто вызвано множеством факторов. Ниже анализируются типичные случаи и механизмы с точки зрения функционирования процесса.

Превышение содержания аммиачного азота, вызванное органическим шоком и аномальным источником углерода

Когда соотношение C/N в притоке (COD/TN) ниже 4-6, денитрификация неполная, компенсация щелочности недостаточна, а падение pH тормозит нитрификацию. В крайних случаях отказы резервуаров для хранения источников углерода (например, метанола) приводят к попаданию большого количества органических веществ в аэротенк. Гетеротрофные бактерии быстро размножаются и конкурируют за растворенный кислород (РК), не позволяя нитрифицирующим бактериям формировать доминирующую популяцию, что приводит к быстрому увеличению аммиачного азота. Это часто сопровождается повышенным пенообразованием и всплеском ХПК.

Инженерный ответ: Немедленно прекратить приток, начать аэрацию и внутренний/внешний рефлюкс; поддерживать концентрацию осадка; добавьте PAC для улучшения флокуляции или пеногаситель для контроля пенообразования. Системные интеграторы могут обеспечить раннее предупреждение об отклонениях от источников углерода посредством одновременного онлайн-мониторинга ХПК и аммиачного азота.

Недостаточность рефлюкса нитрификационной жидкости, вызванная отказом внутренней рефлюксной системы

Электрический отказ внутреннего рециркуляционного насоса (ложный сигнал запуска), механический отказ (отсоединение рабочего колеса) или обратная работа приводят к недостаточному добавлению нитратного азота в бескислородный резервуар (резервуар А), что приводит к созданию общей анаэробной среды. Органические вещества подвергаются только гидролизу и подкислению без полного метаболизма, что усугубляет конкуренцию DO после попадания в аэробный резервуар и вызывает увеличение аммиачного азота.

Точки диагностики: Наблюдайте такие тенденции, как увеличение нитратного азота на выходе из резервуара O, падение уровня нитратного азота до 0 в резервуаре A и снижение pH. Решения включают быстрый ремонт насоса, уменьшение притока и запуск аэрации при необходимости восстановления. Если система нитрификации разрушилась, добавьте однотипный активный ил для ускорения восстановления.

Ингибирование активности нитрификации за счет дисбаланса pH и щелочности

Чрезмерный внутренний рефлюкс или слишком сильная аэрация в бескислородном резервуаре переносит слишком много DO, разрушая среду денитрификации и снижая образование щелочности (денитрификация может компенсировать около половины щелочности, потребляемой нитрификацией). Недостаточное соотношение C/N входящего потока или низкая щелочность сырой воды также могут привести к постоянному снижению pH. Когда pH падает ниже 6,5, скорость нитрификации значительно снижается.

Инженерная практика: Сразу же добавляйте раствор щелочи, когда pH имеет тенденцию к снижению, чтобы поддерживать диапазон 7,5–8,5. При разрушении системы сначала восстановите pH, затем начните аэрацию или добавьте ил.

Недостаточный раствор кислорода или проблемы с системой аэрации

В сточных водах с высокой жесткостью микропористые аэраторы склонны к образованию накипи и засорению, что делает невозможным поддержание содержания растворенного кислорода выше 2 мг/л, что препятствует реакции нитрификации. Аэрация выполняет функции оксигенации и перемешивания; засорение также влияет на эффективность смешивания.

Решения: Регулярно проверяйте и заменяйте аэрационные головки; рассмотрите возможность использования аэраторов с крупными порами или струйных аэраторов (использующих очищенные сточные воды в качестве рабочей жидкости) в условиях высокой жесткости. Совместный мониторинг растворенного кислорода и аммиачного азота в режиме онлайн может быстро обнаружить тенденцию отрицательной корреляции между раствором растворенного кислорода и аммиачным азотом, чтобы направить корректировку преобразования частоты вентилятора.

Неправильный контроль возраста осадка (SRT)

Чрезмерный сброс ила или несбалансированный возврат ила приводит к тому, что SRT в 3-4 раза превышает период образования нитрифицирующих бактерий, что препятствует обогащению нитрифицирующих бактерий. Когда обратный поток сильно различается между сторонами, сторона с меньшим количеством осадка склонна к превышению уровня аммиачного азота.

Меры реагирования: Уменьшите приток или начните аэрацию; добавить тот же тип осадка; баланс распределения обратного потока. Инжиниринговым компаниям необходимо зарезервировать достаточный объем резервуаров и возвратную мощность еще на стадии проектирования.

Ударная нагрузка аммиачного азота и ингибирование свободного аммиака (FA)

Неисправности промышленных сточных вод или опарной колонны вызывают внезапное увеличение содержания аммиачного азота. Свободный аммиак (FA) в высокой концентрации оказывает более сильное ингибирование NOB (0,1–60 мг/л), влияя на весь процесс нитрификации. Место часто сопровождается сильным запахом аммиака.

Стратегия лечения: Сочетайте снижение концентрации аммиачного азота в системе, добавление ила и запуск аэрации. Контроль pH может регулировать долю жирных кислот (доля жирных кислот увеличивается при высоком уровне pH).

Влияние низкой температуры на эффективность нитрификации

In northern winter without insulation facilities, when water temperature falls below the suitable range for nitrifying bacteria (usually >15℃), скорость метаболизма снижается. Если одновременно не увеличить MLSS, скорость удаления аммиачного азота значительно снижается.

Инженерные меры: Использование заглубленных корпусов резервуаров на стадии проектирования; заранее увеличить концентрацию ила; использовать резервуары-регуляторы гомогенизации для нагрева притока; При необходимости рассмотрите возможность предварительного подогрева аэрационного воздуха.

Неправильный выбор процесса и соответствие HRT/SRT

Простые аэротенки, контактное окисление или SBR с трудом достигают стабильной денитрификации, когда HRT и SRT недостаточны. В реальном проектировании экономические соображения и требования соответствия часто противоречат друг другу.

Направление оптимизации: Расширьте HRT/SRT или добавьте резервуары предварительной денитрификации; Процессы MBR могут значительно увеличить возраст осадка.

Вышеуказанные причины часто совпадают в реальных проектах. Системным интеграторам необходимо создать многопараметрическую систему мониторинга (аммиачный азот, DO, pH, нитратный азот, ОВП, температура и т. д.), чтобы быстро определить первопричину с помощью тенденций данных.

Роль технологии онлайн-мониторинга аммиачного азота в управлении процессом денитрификации

Лабораторный анализ (метод с реагентом Несслера, метод с салициловой кислотой и т. д.) не может соответствовать требованиям контроля в реальном времени. Онлайн-мониторы могут непрерывно предоставлять данные NH4-N для поддержки оптимизации процессов и раннего предупреждения.

Основные технологии включают метод ионоселективного электрода (ИСЭ) и влажный химический метод. Метод ионно-селективного электрода не требует реагентов, требует минимального обслуживания и имеет быстрый отклик, что делает его пригодным для условий с высокой мутностью и высоким уровнем загрязнения, таких как аэротенки. Он широко используется при очистке городских и промышленных сточных вод.

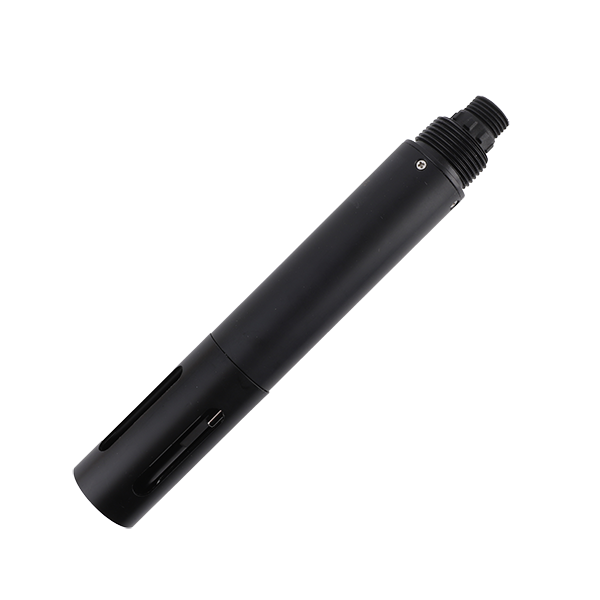

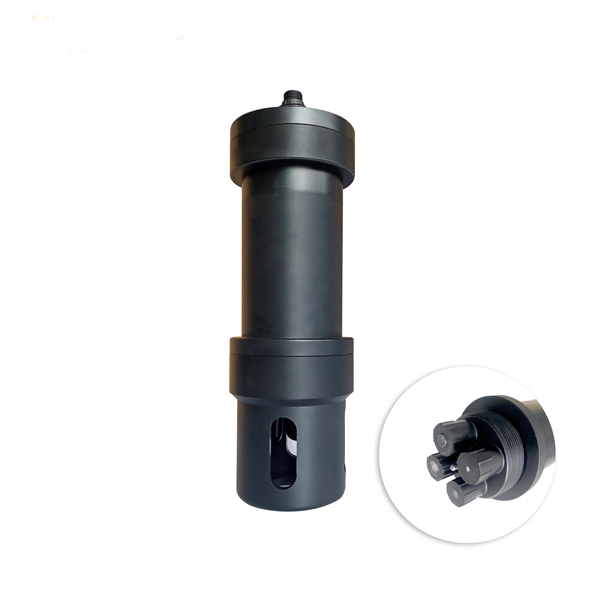

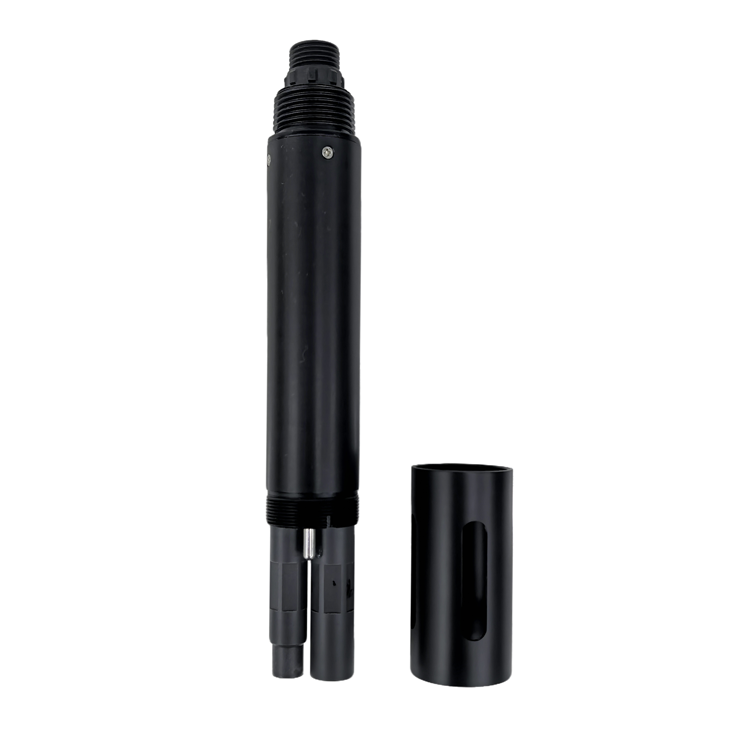

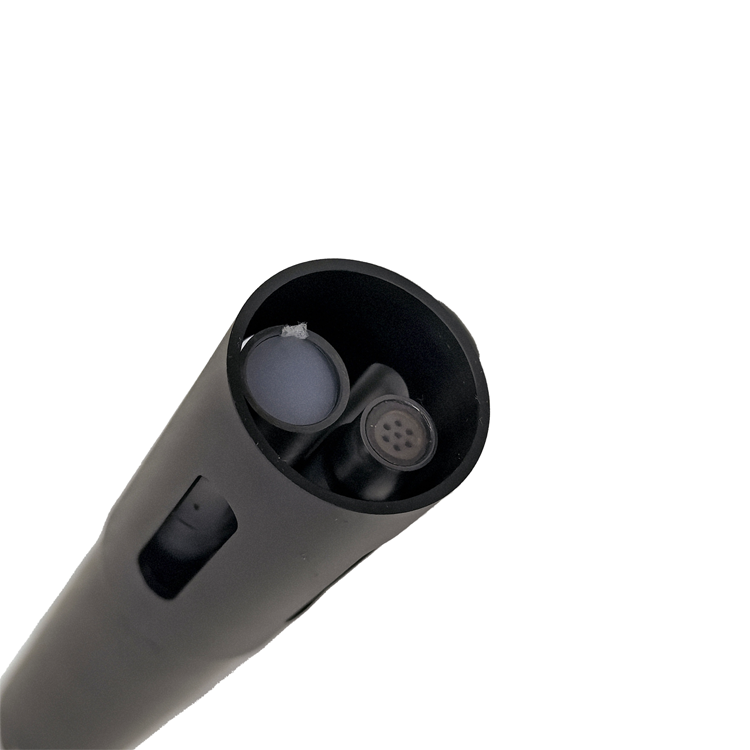

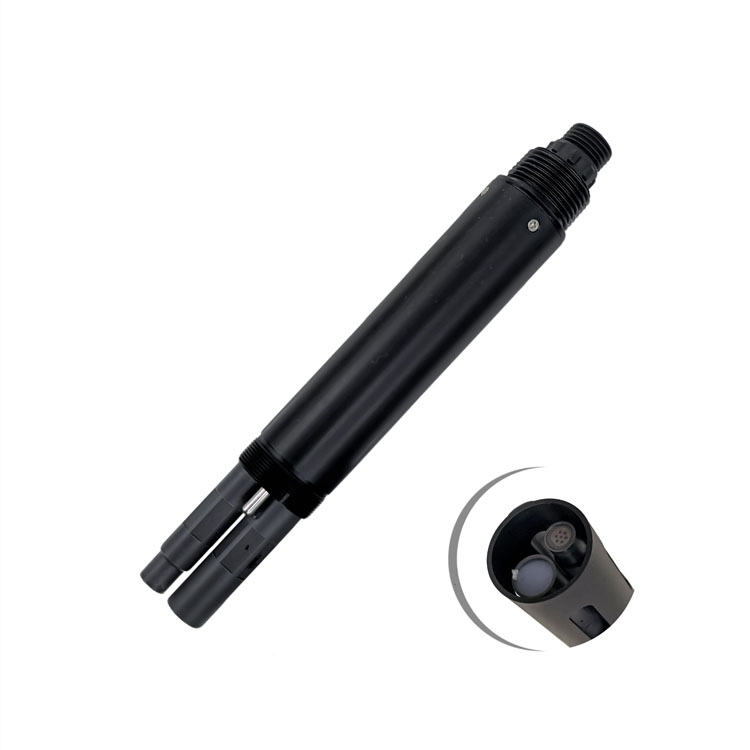

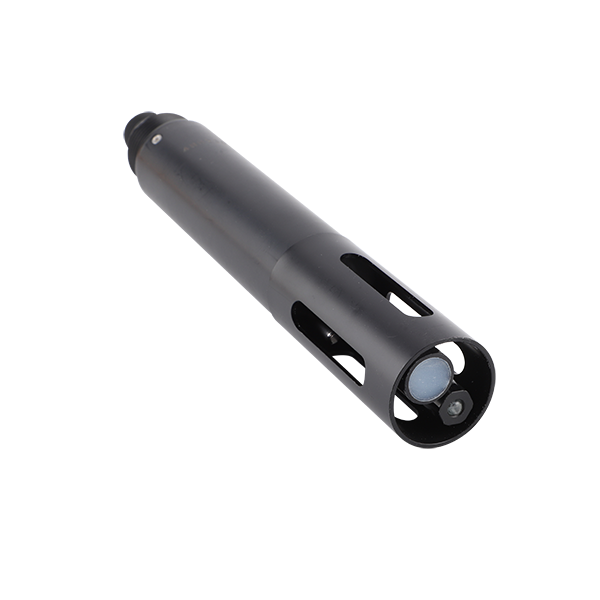

Датчики аммиачного азота NiuBoL используют принцип ионоселективного электрода, объединяя ионный аммонийный электрод, электрод сравнения и температурную компенсацию. Они могут автоматически корректировать помехи от pH, ионов калия и т. д. и поддерживают прямую погружную установку. Выход RS-485 Modbus RTU облегчает интеграцию с существующими системами управления для достижения ПИД-регулирования связи аммиачного азота-DO-pH.

Типичные сценарии применения (с точки зрения системных интеграторов):

• Управление процессом в аэрационном резервуаре: мониторинг в режиме реального времени тенденции снижения NH4-N в аэробной секции, подключение вентиляторов и внутренних рециркуляционных насосов для оптимизации заданного значения растворенного кислорода (обычно 1,5–3,0 мг/л) и снижения энергопотребления на аэрацию.

• Мониторинг соблюдения требований на выходе: непрерывная запись данных о сбросе для поддержки стыковки платформы с окружающей средой и сигнализации превышения.

• Сточные воды с высоким содержанием солей или промышленные сточные воды: в сочетании с функцией компенсации солености для мониторинга эффекта удаления аммиачного азота в секциях биологического улучшения.

• Решения Интернета вещей: многоточечное развертывание датчиков для построения полной модели баланса азота, прогнозирования ударных нагрузок и автоматической регулировки дозирования источника углерода.

С помощью онлайн-данных инжиниринговые компании могут обеспечить профилактическое обслуживание, снизить частоту аэрации и расход химикатов, а также улучшить общую стабильность системы.

Технические параметры типичного онлайн-датчика аммиачного азота NiuBoL

(Примечание. Конкретные параметры модели зависят от фактических характеристик продукта и могут быть настроены в зависимости от диапазона и материала в соответствии с характеристиками качества воды проекта.)

Руководство по выбору датчика аммиачного азота и меры предосторожности при системной интеграции

Точки выбора:

1. Согласование диапазона: высокий диапазон (выше 0–100 мг/л) для входа в аэротенк, низкий диапазон с высоким разрешением для выхода.

2. Компенсация помех. Отдайте приоритет моделям с автоматической компенсацией pH, ионов калия и температуры, чтобы уменьшить ошибки в средах с высоким содержанием соли или высокой мутностью.

3. Протокол вывода: RS-485 Modbus RTU предпочтителен для бесшовной интеграции с ПЛК/SCADA; при необходимости добавьте модуль 4–20 мА.

4. Среда установки: защита IP68; при погружной установке следует учитывать функции защиты от намотки и самоочистки; Сточные воды высокой жесткости должны оценивать способность электродов предотвращать обрастание и засорение.

5. Цикл технического обслуживания. Выбирайте модели с длительным сроком службы электродов и низкой частотой калибровки, чтобы снизить затраты на долгосрочную эксплуатацию и техническое обслуживание.

6. Расширение интеграции: поддержка многопараметрических станций (аммиачный азот + DO + pH + ОВП) для создания моделей расчета эффективности удаления азота.

Меры предосторожности при интеграции:

• Место установки: Многоточечное расположение в разных частях аэротенка для формирования профиля распределения аммиачного азота и оптимизации аэратора.

• Передача сигнала: При прокладке проводов на большие расстояния используйте экранированные кабели, обратите внимание на заземление и молниезащиту.

• Управление калибровкой: регулярно выполняйте калибровку по двум точкам (нулевая точка и стандартный раствор) и записывайте исторические кривые для отслеживания старения электродов.

• Управление связью. Свяжите данные об аммиачном азоте с раствором кислорода и pH для достижения усовершенствованных алгоритмов управления (таких как нечеткое управление или управление с прогнозированием модели).

• Конструкция резервирования: установите основные и резервные датчики в ключевых точках мониторинга, чтобы повысить надежность системы.

• Проверка данных: сравните с лабораторными анализами на начальном этапе эксплуатации, чтобы обеспечить согласованность.

На этапе торгов по проекту рекомендуется завершить выбор датчиков на основе данных лабораторных исследований качества воды и пилотных испытаний, а также зарезервировать точки ввода-вывода для поддержки будущего расширения.

Часто задаваемые вопросы

Вопрос 1: Какой принцип рекомендуется для онлайн-мониторинга аммиачного азота при очистке промышленных сточных вод?

А1: Метод ионно-селективного электрода отличается быстрым откликом, отсутствием расхода реагентов и низкими эксплуатационными расходами, что делает его пригодным для сложных условий, таких как аэротенки; влажный химический метод подходит для лабораторного мониторинга, требующего чрезвычайно высокой точности.

В2: Как быстро определить причину превышения аммиачного азота по онлайн-данным?

А2: Проанализируйте тенденции изменения содержания растворенного кислорода, pH и нитратного азота: низкий уровень содержания растворенного кислорода, сопровождающийся увеличением содержания аммиачного азота, в основном является проблемой аэрации; Снижение pH происходит главным образом из-за недостаточной щелочности; Несостоятельность внутреннего рефлюкса часто демонстрирует аномальное распределение нитратного азота.

Вопрос 3: На что следует обратить внимание при выборе датчика аммиачного азота для проектов по очистке сточных вод с высоким содержанием солей?

А3: Отдавайте приоритет моделям с функциями компенсации солености/pH, чтобы обеспечить коррозионную стойкость электродов и защиту от помех; диапазон должен охватывать диапазоны ударных нагрузок.

Вопрос 4: Как интегрировать датчики аммиачного азота в существующие системы SCADA для обеспечения контроля связи?

А4: Чтение данных регистра через протокол RS-485 Modbus RTU для поддержки прямой связи с ПЛК и достижения многопараметрического ПИД-регулирования аммиачного азота-DO-pH.

Вопрос 5: Как организовать пункты контроля аммиачного азота в аэротенках?

А5: Рекомендуется расположить несколько точек в передней, средней и конце аэробной секции для формирования данных о градиенте концентрации и поддержки сегментированной оптимизации аэрации.

Вопрос 6: Каков общий цикл технического обслуживания датчиков аммиачного азота?

А6: Срок службы электродов обычно составляет 6-12 месяцев. Регулярная очистка и калибровка могут продлить срок службы; это зависит от степени загрязнения качества воды.

Вопрос 7: Как использовать данные мониторинга для защиты системы от ударной нагрузки аммиачного азота?

А7: Установите многоуровневые пороговые значения сигнализации для запуска снижения притока, увеличения рефлюкса или дозирования источника углерода; добавление активного ила может ускорить восстановление.

Вопрос 8: Как оценить стоимость жизненного цикла систем мониторинга аммиачного азота при выборе?

А8: Всесторонне учтите первоначальные инвестиции, частоту замены электродов, трудозатраты на калибровку, потери из-за простоя и трудности интеграции. Метод ионоселективного электрода обычно более экономичен при длительной эксплуатации.

Краткое содержание

Превышение содержания аммиачного азота является распространенной эксплуатационной проблемой на промышленных и муниципальных очистных сооружениях. Точная диагностика причины и принятие целенаправленных мер – залог обеспечения стабильности системы. Онлайн-мониторинг аммиачного азота обеспечивает основу данных для оптимизации процессов и помогает системным интеграторам создавать интеллектуальные решения по контролю денитрификации.

Датчики аммиачного азота NiuBoL помогают инжиниринговым компаниям добиться более эффективного управления процессами нитрификации-денитрификации благодаря надежной технологии ионоселективных электродов, малообслуживаемым функциям и хорошей интеграции, что позволяет снизить потребление энергии и использование химикатов, одновременно улучшая показатели соблюдения требований по очистке сточных вод. На этапах планирования проекта, ввода в эксплуатацию или модернизации методы мониторинга в реальном времени могут значительно сократить время устранения неполадок. Если вам нужна консультация по выбору датчика, обсуждение схемы или поддержка тестирования на месте, свяжитесь с профессиональной командой NiuBoL, чтобы совместно способствовать стабильной и эффективной работе проектов по очистке воды.
