Промышленный онлайн-датчик ОВП в сравнении с pH-метром — Руководство по системной интеграции

Промышленные болевые точки и системные требования.

Системные интеграторы в проектах по очистке сточных вод, управлению химическими процессами и мониторингу окружающей среды часто сталкиваются с такими проблемами, как сложность точного контроля окислительно-восстановительного состояния, быстрый дрейф традиционных ОВП-электродов и сложная интеграция с PLC/DCS. Эти болевые точки приводят к задержке корректировки процесса, чрезмерному или недостаточному дозированию химикатов, что напрямую влияет на эффективность лечения и эксплуатационные расходы.

Традиционное измерение ОВП в основном использует аналоговый выход, который чувствителен к электромагнитным помехам в сложных промышленных условиях. Кроме того, загрязнение поверхности электродов приводит к плохой стабильности потенциала и высокой частоте технического обслуживания. В то же время большинство проектов требуют одновременного мониторинга параметров pH и ОВП, но покупка датчиков разных брендов увеличивает совместимость систем и затрудняет управление запасными частями.

The NiuBoL NBL-WQ-ORP Промышленный онлайн-датчик ОВП разработан с учетом вышеуказанных системных требований. Используя метод платинового электрода и систему сравнения с микропористыми солевыми мостиками, он обеспечивает RS-485 Цифровой выход Modbus RTU и может быть интегрирован на той же платформе, что и NiuBoL Датчики pH, уменьшающие сложность интеграции системы и улучшающие долгосрочную стабильность работы.

Различия между pH-метром и ОВП-метром

рН-метр используется для измерения кислотности или щелочности раствора (отрицательный логарифм концентрации ионов водорода) методом стеклянного электрода с автоматической температурной компенсацией, при этом результат измерения является количественным. Измеритель ОВП (окислительно-восстановительный потенциал) отражает окислительно-восстановительную емкость раствора в мВ с использованием инертного металлического электрода (обычно платинового электрода), без температурной компенсации, а результат измерения отражает смешанный потенциал, в основном используемый для качественной оценки степени окисления или восстановления раствора.

Основные различия заключаются в следующем:

• Принцип измерения: pH-метр основан на концентрации ионов водорода, ОВП-метр основан на тенденции переноса электронов окислительно-восстановительных пар в растворе.

• Тип электрода: Для измерения pH используется чувствительный к стеклу мембранный электрод, для измерения ОВП используется платиновый или золотой инертный металлический электрод.

• Температурный эффект: Для pH требуется автоматическая компенсация Pt1000, температурный коэффициент ОВП является переменным, компенсация обычно не требуется.

• Фокус приложения: pH используется для точного контроля кислоты/щелочи, ОВП используется для качественных показателей, таких как оценка хода окислительно-восстановительных реакций и уровня санитарии.

• Метод калибровки: Для pH обычно используется калибровка по двум точкам, для ОВП чаще всего используется калибровка по одной точке или прямая проверка со стандартным раствором.

• Совместимость: Некоторые pH-метры могут переключаться на диапазон мВ для измерения ОВП, но требуют замены специальным электродом ОВП.

Эти двое могут использовать один и тот же дисплейный прибор, но электроды не являются взаимозаменяемыми. NiuBoL обеспечивает оба NBL-WQ-PH и NBL-WQ-ORP, образуя полный набор решений.

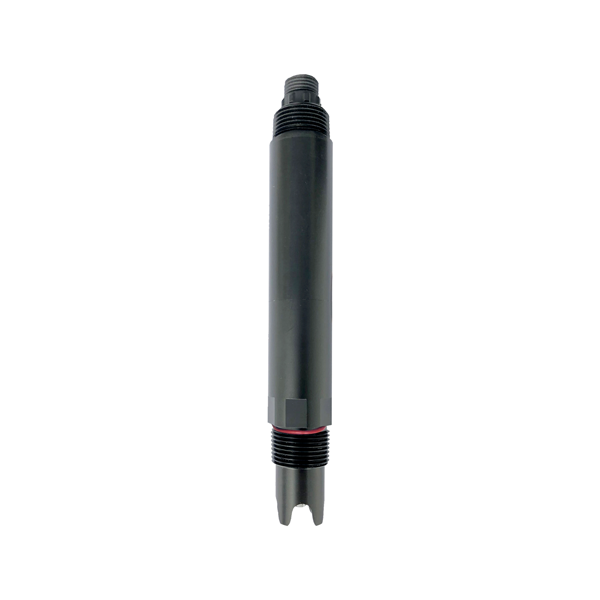

NiuBoL NBL-WQ-ORP Онлайн-обзор продукта датчика ОВП

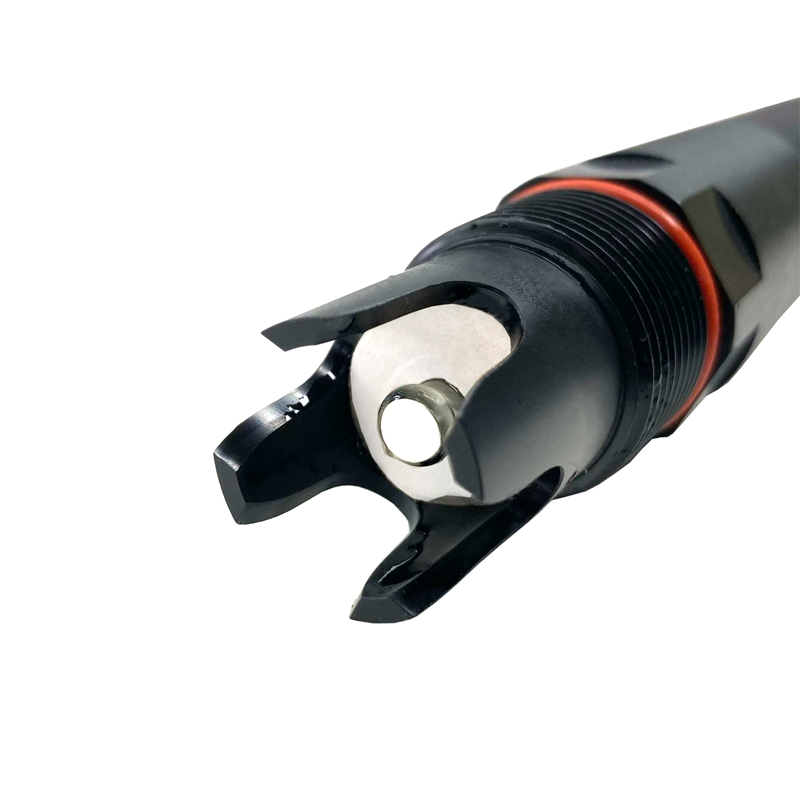

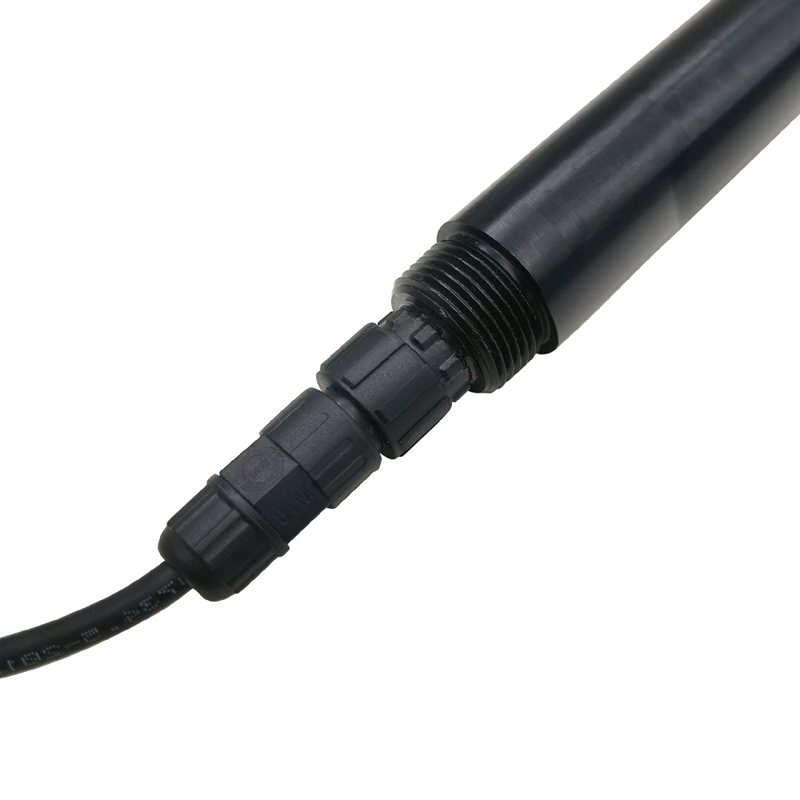

The NBL-WQ-ORP представляет собой погружной промышленный онлайн-датчик окислительно-восстановительного потенциала, разработанный NiuBoL. Корпус изготовлен из сплава ABS/PC, имеет степень защиты IP68 и рассчитан на длительную погружную установку. В его основе используется платиновый электрод высокой чистоты в сочетании со стабильной эталонной системой, подходящей для промышленных сценариев, требующих постоянного мониторинга окислительно-восстановительного состояния.

Датчик предназначен для решения проблем загрязнения электродов и передачи сигналов в промышленных условиях. Двойные дифференциальные усилители с высоким импедансом улучшают защиту от помех. Запатентованная конструкция медленного просачивания эталонного раствора значительно продлевает срок службы электродов. Интерфейс 3/4 NPT облегчает быструю интеграцию в существующие системы трубопроводов или резервуаров.

Подробные сведения о физическом уровне связи и совместимости протоколов

The NBL-WQ-ORP использует RS-485 физический уровень и протокол Modbus RTU, поддерживающие плавную интеграцию с основными промышленными системами управления.

Характеристики физического уровня:

• Источник питания с широким диапазоном напряжения 12–24 В постоянного тока, адаптирующийся к различным условиям эксплуатации.

• Дифференциальная передача сигнала, сильная защита от помех, подходит для зон с высокой плотностью преобразователей частоты и двигателей.

• Расстояние передачи до 1200 метров при стандартной скорости передачи данных, отвечающее потребностям распределенного мониторинга на крупных предприятиях.

Совместимость протоколов:

Поддерживает стандартные функциональные коды Modbus RTU, может быть напрямую подключен к ПЛК Siemens, Schneider, Mitsubishi, а также к РСУ и промышленным шлюзам IoT. Системные интеграторы могут одновременно собирать данные о pH и ОВП через одну и ту же шину, обеспечивая управление связью параметров, сокращая количество проводов и шлюзов.

Такая конструкция значительно улучшает масштабируемость системы, облегчая будущую модернизацию до более масштабных сетей удаленного мониторинга.

NBL-WQ-ORP Технические параметры онлайн-датчика ОВП

Совет технической поддержки: Для полного NiuBoL NBL-WQ-ORP техническое описание, таблицу сопоставления адресов регистров Modbus или интегрированные решения с датчиками pH, обращайтесь к нашим инженерам. Мы предоставим техническую документацию в течение 24 часов.

NBL-WQ-ORP Сценарии промышленного применения онлайн-датчика ОВП

1. Секция биологической очистки очистных сооружений.
       Экологические проблемы на объекте: высокая органическая нагрузка, резкие изменения содержания растворенного кислорода и нитратного азота, сложное и изменчивое окислительно-восстановительное состояние.
       Решение системной интеграции: NBL-WQ-ORP погружен в аэротенк или бескислородный резервуар, подключен к PLC с помощью RS-485 шина, связанная с измерителем растворенного кислорода и датчиком pH для управления нагнетателями и внутренним рефлюксом.
       Ценность для пользователя: отражение окислительно-восстановительного процесса в реальном времени, оптимизированный объем аэрации, снижение энергопотребления на 15–25 %.

2. Химическое производство окислительно-восстановительного реактора.
       Экологические проблемы на месте: сильная окисляемость/восстанавливаемость реагентов, склонность к загрязнению электродов, строгие требования к технологическим окнам.
       Решение для системной интеграции: установленный в циркуляционном трубопроводе реактора, сигнал Modbus RTU напрямую поступает в РСУ для управления с обратной связью.
       Ценность для пользователя: точное определение конечной точки реакции, уменьшение образования побочных продуктов, повышение выхода продукта.

3. Станция автоматического мониторинга качества воды в окружающей среде.
       Экологические проблемы на объекте: система окислительно-восстановительного смешивания природного водоема, большие сезонные изменения температуры, длительная эксплуатация без присмотра.
       Решение для системной интеграции: датчик IP68 в сочетании с солнечным терминалом RTU, загрузка на платформу защиты окружающей среды через RS-485.
       Ценность для пользователя: непрерывный мониторинг способности самоочищения воды и уровня загрязнения, поддержка анализа отслеживаемости данных.

4. Система очистки сточных вод гальванического производства.
       Экологические проблемы на месте: ионы тяжелых металлов и среда с высокой соленостью, такие процессы, как восстановление Cr6+, требуют строгого потенциального контроля.
       Решение для системной интеграции: в сочетании с системой дозирования значение ОВП используется в качестве сигнала обратной связи для добавления окислителей/восстановителей.
       Ценность для пользователя: достижение точного дозирования, снижение затрат на химикаты и обеспечение надлежащего сброса.

5. Пищевая промышленность, напитки и фармацевтическая очистка технологической воды
       Экологические проблемы на объекте: Необходимость контроля окислительно-восстановительного состояния, связанного с ростом микробов, чувствительных к загрязнению.
       Решение для системной интеграции: устанавливается вместе с датчиком pH в трубопроводе очищенной воды, единообразно подключаясь к системе мониторинга GMP.
       Ценность для пользователя: повысить надежность управления процессом, упростить работу по проверке.

Руководство по выбору промышленной инженерии

Точность и баланс затрат: Точность ±20 мВ подходит для большинства процессов очистки сточных вод и управления химическими процессами. В высокоточных проектах стабильность можно поддерживать за счет частой калибровки по одной точке. NBL-WQ-ORP предлагает экономичное решение.

Расстояние связи и передачи: RS-485 поддерживает передачу на 1200 метров. В практическом проектировании рассмотрите возможность использования повторителей или оптоизоляции каждые 800 метров для повышения надежности системы.

Адаптация среды установки: Интерфейс 3/4 NPT поддерживает погружные, байпасные и другие методы. Во время выбора оцените содержание взвешенных веществ и скорость потока среды, чтобы избежать влияния пузырьков или сильного перемешивания на поверхности электрода.

Квота на систему электроснабжения: Потребляемая мощность одного устройства 0,2 Вт при 12 В, подходит для пакетного развертывания. Рекомендуется унифицировать планирование электропитания с датчиками pH и обеспечить надлежащую защиту заземления.

Предложение по выбору: Для совместного выбора pH/ОВП для конкретных условий работы укажите состав среды, температурный диапазон и цели контроля. Наши инженеры могут разработать комплексное техническое решение.

Практические соображения по системной интеграции (руководство по подводным камням)

• Перед первым использованием очистите и погрузите электрод ОВП в дистиллированную воду для активации.

• Во время установки убедитесь, что чувствительный к платине слой полностью погружен в воду, избегая прилипания пузырьков к поверхности.

• RS-485 Для шины необходимо использовать экранированную витую пару с правильной полярностью проводов A/B, и на конце шины рекомендуется добавить согласующий резистор.

• Регулярно проверяйте яркость поверхности электрода. В случае загрязнения очистите разбавленной соляной кислотой, а затем промойте.

• Рекомендуется добавить фильтрацию рациональности значений ОВП в PLC программа для предотвращения ошибок в работе, вызванных мгновенными помехами.

• Если прибор не используется в течение длительного времени, храните его в растворе KCl с концентрацией 3 моль/л, избегая сухого хранения или длительного погружения в дистиллированную воду.

• При одновременном использовании с датчиками pH рекомендуется выполнять калибровку отдельно и независимо калибровать каждый параметр.

Часто задаваемые вопросы

Технические вопросы

Вопрос 1. Влияет ли pH существенно на значение ОВП?
Ответ: Да, изменения pH влияют на потенциал окислительно-восстановительных пар. Более целесообразным является одновременный мониторинг pH и ОВП в одной системе.

Вопрос 2: Почему NBL-WQ-ORP нет температурной компенсации?
Ответ: Температурный коэффициент ОВП — это сложная переменная, которую сложно скорректировать универсально. Таким образом, промышленные приложения обычно не устанавливают температурную компенсацию, а вместо этого стабилизируют температуру посредством управления процессом.

Вопрос 3: Как определить, что ОВП-электрод недействителен?
О: Для проверки используйте стандартное решение около 225 мВ. Если отклонение превышает ±30 мВ, рекомендуется очистить или заменить электрод.

Вопросы выбора

Вопрос 4: Может ли NBL-WQ-ORP и датчик pH используют одну и ту же шину?
О: Да, их можно различать по разным адресам Modbus, что обеспечивает сбор нескольких параметров на одном и том же устройстве. RS-485 автобус.

В5: Подходит ли он для сред с растворами соли с высокой концентрацией?
О: Подходит для большинства сред с высокой соленостью, но в случае чрезвычайно агрессивных сценариев рекомендуется заранее предоставить образцы для тестирования на совместимость.

Вопрос 6: Насколько сложно интегрироваться со Schneider PLC?
A: Стандартный протокол Modbus RTU, можно прочитать напрямую с помощью PLCсобственные функциональные блоки.

Вопросы закупок и проектов

Вопрос 7: Поддерживаете ли вы совместную закупку датчиков pH и ОВП?
О: Да, мы предоставляем комбинированные расценки и рекомендации по технической интеграции.

В8: Каков гарантийный срок продукта и цикл поставки запасных частей?
О: Стандартная гарантия составляет 12 месяцев. Изнашиваемые детали, такие как электроды, могут поставляться на длительный срок.

Подведение итогов и поддержка принятия решений о закупках

The NiuBoL NBL-WQ-ORP промышленный онлайн-датчик ОВП со стабильной технологией платинового электрода и надежным RS-485 Связь Modbus RTU предоставляет системным интеграторам комплексное решение для мониторинга окислительно-восстановительного потенциала. В таких областях, как очистка сточных вод, контроль химических реакций и мониторинг окружающей среды, его использование в сочетании с датчиками pH может сформировать полноценную систему мониторинга параметров процесса.

Правильное понимание разницы между pH-метрами и ОВП-метрами и выбор подходящих продуктов могут эффективно повысить уровень контроля над проектом и эффективность работы. Для получения официального NiuBoL технические характеристики продукции, технические характеристики датчиков ОВП, руководства по выбору соединений pH/ОВП или расценки на крупные проекты обращайтесь к нашим инженерам по применению. Мы предоставим комплексную техническую поддержку и индивидуальные решения в течение 24 часов.
