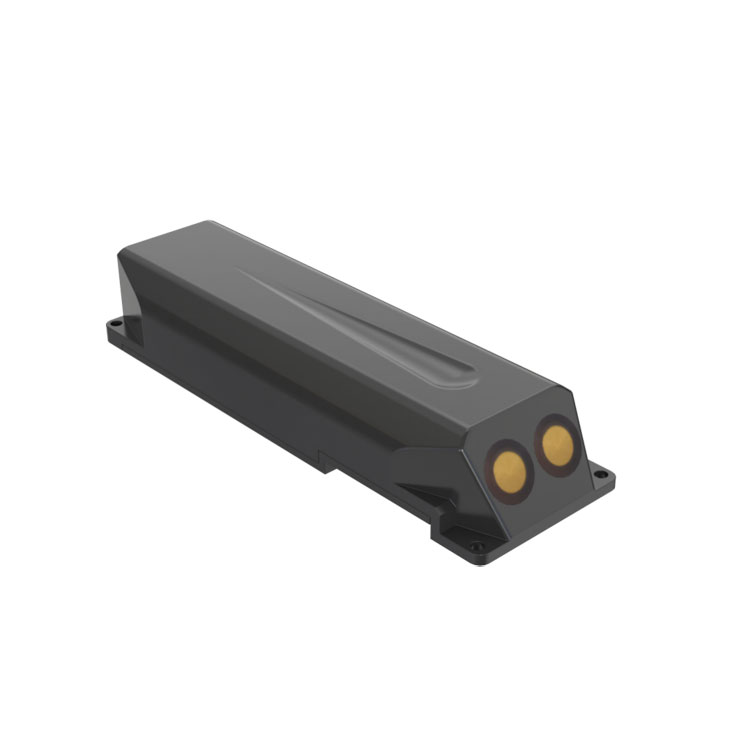

Измеритель скорости потока NiuBoL Doppler: принцип работы, функциональные особенности и руководство по установке

Глубокий анализ доплеровского расходомера NiuBoL: прецизионный инструмент для мониторинга потока в открытых каналах и неполнопоточных трубах

В областях современной гидротехники и наук об окружающей среде точное получение гидродинамических данных о водном потоке является основой для распределения водных ресурсов, предупреждения о наводнениях и очистки сточных вод. С развитием индустриализации и урбанизации традиционные механические вертушки с трудом удовлетворяют потребности цифрового управления из-за сильного износа, частого обслуживания и невозможности передачи данных в реальном времени. Используя передовые технологии акустического зондирования, доплеровский расходомер NiuBoL (доплеровский измеритель скорости) становится эталонным продуктом в области интеллектуального водного хозяйства благодаря своим интегрированным возможностям мониторинга скорости, уровня воды и температуры.

Основной принцип: акустический эффект Доплера и анализ скорости

Работа доплеровского расходомера основана на физическом эффекте Доплера.

Процесс его работы выглядит следующим образом: датчик излучает ультразвуковые импульсы определенной частоты в толщу воды. Когда ультразвуковые волны сталкиваются с взвешенными частицами или пузырьками (трассерами) в воде, они создают рассеянное эхо. Поскольку эти частицы движутся вместе с потоком воды, частота отраженных ультразвуковых волн смещается.

Увеличение частоты: частицы приближаются к датчику (поток направлен к устройству);

Уменьшение частоты: частицы удаляются от датчика (поток направлен от устройства).

Датчик NiuBoL фиксирует это смещение частоты с помощью точных алгоритмов и преобразует его в мгновенную скорость. Благодаря использованию контактного измерения он может улавливать более тонкие изменения скорости, демонстрируя отличные результаты, особенно в условиях низкой скорости потока.

Функциональные особенности доплеровского расходомера NiuBoL

1. Мониторинг трех параметров в одном устройстве  Доплеровский расходомер NiuBoL — это не просто измеритель скорости, а высокоинтегрированная платформа мониторинга:   Мониторинг скорости: способен точно различать направление потока воды (положительное и отрицательное), позволяя вести статистику чистого расхода.   Мониторинг уровня воды: встроенный высокоточный манометрический датчик уровня для получения высоты уровня жидкости в сечении в реальном времени.   Мониторинг температуры: одновременный сбор данных о температуре воды, что предоставляет вспомогательные экологические данные для научных исследований.

2. Полностью электронная конструкция, отсутствие механического износа  В отличие от расходомеров с крыльчаткой или ротором, NiuBoL использует полностью электронную схему. Такая структура «без движущихся частей» обеспечивает чрезвычайно высокую надежность:   Без обслуживания: исключает заклинивание или износ механических частей, вызванный наматыванием ила или водорослей.   Высокий срок службы: электронные компоненты стареют гораздо медленнее, чем изнашиваются механические узлы, что гарантирует долгосрочную точность и стабильность мониторинга.

3. Прочная и долговечная физическая защита  Для суровых условий работы под водой в полевых условиях устройство выполнено из высококачественных материалов:   Корпус из инженерного АБС-пластика: обладает чрезвычайно высокой ударопрочностью и коррозионной стойкостью, класс герметичности — IP68.   Высококачественный кабель с вентиляционной трубкой: внутри кабеля встроена трубка для компенсации колебаний атмосферного давления, влияющих на измерение уровня воды; материал устойчив к кислотам и щелочам, пригоден для длительного погружения.

4. Низкое энергопотребление и дистанционная связь  Устройство поддерживает интерфейс RS485 и стандартный протокол ModBus-RTU, потребляемая мощность составляет около 1,3 Вт (ток измерения около 106 мА при питании 12 В). Это делает его идеально подходящим для полевых телеметрических станций на солнечных батареях, реализуя принцип «без участия персонала, данные в облаке».

Таблица технических характеристик доплеровского расходомера (измерителя скорости)

Сценарии применения доплеровского расходомера: от природных рек до искусственных трубопроводных сетей

1. Открытые каналы и учет в ирригационных районах  В сельскохозяйственном орошении доплеровский расходомер может быть установлен на дне или боковой стенке канала для точного подсчета объемов отвода воды, обеспечивая научную основу для сбора платы за воду и планирования ресурсов. Его способность различать направление позволяет отслеживать явления обратного тока, гарантируя точность данных о чистом расходе.

2. Мониторинг неполнопоточных труб  Городские сети ливневой и бытовой канализации часто находятся в состоянии неполного заполнения труб, где традиционные электромагнитные расходомеры неэффективны. Доплеровский расходомер NiuBoL благодаря интегрированному мониторингу скорости и уровня может точно рассчитывать мгновенный расход в сечениях неполных труб, предотвращая подтопление городов и превышение норм сброса.

3. Естественные русла рек и экологический мониторинг  При гидрологическом мониторинге рек устройство может непрерывно фиксировать изменения скорости в засушливые и влажные сезоны. Корпус из АБС-пластика эффективно сопротивляется химической коррозии в природной среде, что делает его предпочтительным выбором для природоохранных ведомств для мониторинга динамики водного потока в реальном времени.

Руководство по установке и обслуживанию доплеровского расходомера

Для обеспечения точности данных мониторинга установка доплеровского расходомера NiuBoL должна строго соответствовать следующим техническим деталям:

Выбор места установки доплеровского расходомера

Глубина погружения: необходимо убедиться, что устройство полностью погружено в воду. Обычная установка должна быть на 20 см ниже самого низкого уровня воды, при этом абсолютный минимум составляет не менее 5 см, чтобы предотвратить контакт датчика с воздухом и получение неверных данных.

Оценка водной среды: избегайте слоев ила, участков с густой водной растительностью и застойных зон у берегов. Датчик должен быть установлен горизонтально по направлению потока.

Меры по защите окружающей среды

Фильтрация и предотвращение повреждений: если в воде содержатся крупные ветки, камни или высокая концентрация ила, рекомендуется установить изолирующую сетку перед устройством.

Защита кабеля: вентилируемый кабель не должен быть согнут или чрезмерно сжат, необходимо обеспечить беспрепятственный проход воздуха через вентиляционную трубку для поддержания физической компенсации измерений уровня воды.

Очистка и обслуживание: регулярно очищайте поверхность преобразователя (переднюю часть датчика) от отложений. Если поверхность покрыта толстым слоем биопленки или грязи, ультразвуковой сигнал значительно ослабнет, что приведет к ошибкам измерения.

Принцип «трех избеганий» при выборе позиции

Избегайте мертвой воды и вихрей: датчик следует устанавливать на прямом участке с плавным течением, как можно дальше от шлюзов, плотин или изгибов рек, так как вихри в этих зонах мешают фиксации ультразвукового доплеровского смещения частоты.

Избегайте заиливания и пены: датчик следует закрепить горизонтально на дне канала, приподняв его примерно на 5-10 см над слоем осадка, чтобы предотвратить засыпание зонда грязью. Также избегайте участков с густой пеной на поверхности воды, чтобы предотвратить помехи воздуха при излучении ультразвука.

Избегайте сильных электромагнитных помех: хотя устройство NiuBoL обладает чрезвычайно высокой защитой от помех, все же рекомендуется прокладывать проводку вдали от крупных инверторов или линий электропередач высокого напряжения.

Кронштейны и ориентация навстречу потоку

Доплеровский расходомер NiuBoL оснащен крепежными отверстиями M5. В реальных проектах рекомендуется использовать Г-образные кронштейны из нержавеющей стали или обтекаемые основания. Ключевой момент: передняя часть датчика должна быть направлена навстречу потоку, то есть зонд должен быть направлен непосредственно на входящую воду. Такая конструкция гарантирует, что датчик зафиксирует наиболее репрезентативный профиль скорости.

Часто задаваемые вопросы о доплеровском расходомере

В1: Есть ли требования к прозрачности воды для доплеровского расходомера?Ответ: Определенные требования есть. Принцип Доплера опирается на «примеси» (частицы или пузырьки) в воде для отражения эха. В абсолютно чистой дистиллированной воде устройство работать не будет. Однако содержание примесей в естественных реках, поливной воде и сетях ливневой канализации обычно идеально соответствует потребностям измерения.

В2: В чем разница между ним и радарным расходомером?Ответ: Радарные расходомеры являются бесконтактными и измеряют скорость поверхности; доплеровские расходомеры являются контактными (погружными) и измеряют скорость под водой. Доплеровские расходомеры меньше зависят от поверхностных волн и сильного ветра, работают более стабильно при крайне низких скоростях и подходят для объектов, требующих высокоточного мониторинга сечения.

В3: Как рассчитать мгновенный расход?Ответ: Устройство получает уровень воды h в реальном времени через манометрический датчик, затем объединяет его с предустановленной формой сечения (например, U-образный канал, трапецеидальный канал, круглая труба) для расчета площади сечения A. Согласно формуле Q = A*V, можно получить мгновенный расход Q. Устройство NiuBoL напрямую выводит данные о мгновенном и накопленном расходе.

В4: Что произойдет, если скорость потока воды превысит предел в 5 м/с?Ответ: Физический диапазон доплеровского расходомера NiuBoL составляет 0,03–5 м/с, что охватывает подавляющее большинство природных рек и искусственных каналов. Если мгновенная скорость превысит 5 м/с, устройство все равно сможет выдавать данные, но точность может снизиться. Для особых условий с высокой скоростью рекомендуется установить направляющие устройства или обратиться к технической команде для заказа специальной версии.

В5: Может ли доплеровский расходомер измерять промышленные сточные воды, содержащие химические компоненты?Ответ: Если pH сточных вод находится в пределах устойчивости АБС-пластика и вентилируемого кабеля (обычно pH 5–9), устройство NiuBoL может работать стабильно. Благодаря полностью электронной конструкции без механического износа оно больше подходит для мониторинга стоков в химических парках, чем традиционные металлические вертушки.

В6: Нужно ли демонтировать устройство в зимний период в условиях северного обледенения?Ответ: Если водоем полностью промерзнет, устройство может быть повреждено давлением льда. Рекомендуется демонтировать устройство перед периодом ледостава или устанавливать его в зонах текущей воды под слоем льда (обеспечив отсутствие льда вокруг зонда). Нижний предел рабочей температуры NiuBoL составляет -10℃, и он все еще может точно измерять температуру и скорость воды в ледяных смесях.

Резюме

Доплеровский расходомер NiuBoL благодаря своей не требующей обслуживания механической конструкции, низкому энергопотреблению и комплексной технической базе решает проблемы сложности обслуживания, низкой точности и ограниченности функционала традиционного мониторинга водного хозяйства. Он не только точно рассчитывает положительный и отрицательный накопленный расход, но и обеспечивает «цифровой фундамент» для защиты и использования водных ресурсов.

В будущем строительстве интеллектуальных систем управления водными ресурсами NiuBoL продолжит оптимизировать акустические алгоритмы и процессы производства материалов, помогая каждой станции мониторинга достигать более интеллектуального и надежного взаимодействия данных.

Вы ищете индивидуальное решение по установке для вашего канала или трубопроводной сети? Мы можем предоставить вам более подробное руководство по расчету сечений или руководства по интеграции с компьютером. Хотели бы вы узнать больше о сопутствующих решениях для доплеровских расходомеров и шлюзов IoT, или вам нужны рекомендации по проведению измерений на существующих каналах?
