Доплеровский измеритель скорости для открытых каналов, рек и измерения в неполных трубах

Точное восприятие пульсации жидкости: обзор доплеровского расходомера скорости NiuBoL

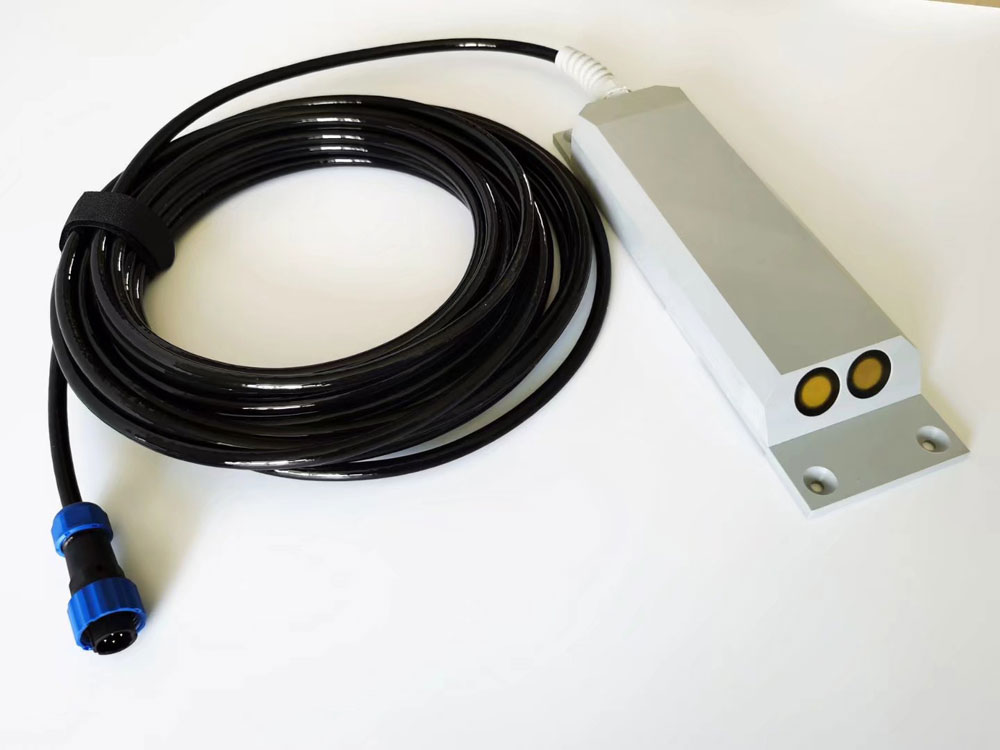

В системах умного водного хозяйства и муниципального дренажа контактные приборы мониторинга жидкости занимают незаменимое положение, поскольку позволяют глубоко погружаться в водный поток и получать данные в реальном времени. Доплеровский расходомер скорости NiuBoL — это высокоточное устройство мониторинга, разработанное на основе ультразвукового доплеровского принципа, которое не только измеряет скорость потока в реальном времени, но и интегрирует высокоточный датчик уровня воды и элемент температурной компенсации.

В отличие от традиционных механических лопастных расходомеров, доплеровский расходомер NiuBoL выполнен полностью в электронном исполнении без каких-либо механических вращающихся частей. Это означает, что прибор не теряет точность из-за запутывания осадками или износа подшипников при длительной эксплуатации, значительно повышая надёжность в сложных условиях качества воды — сточных водах, сельскохозяйственном орошении и т.д.

Основной принцип работы доплеровского расходомера скорости: ультразвуковой эффект Доплера

Работа доплеровского расходомера скорости NiuBoL основана на законах акустической физики.

• Измерение скорости: датчик излучает ультразвуковые волны определённой частоты в сторону водного потока. При встрече с мельчайшими частицами или пузырьками, движущимися вместе с водой, происходит отражение. Частота отражённой волны смещается вследствие эффекта Доплера (изменение частоты). После обработки разницы частот внутренней схемой NiuBoL прибор точно рассчитывает точечную или среднюю поверхностную скорость водного потока.

• Интегрированный уровень воды: в нижней части устройства встроен высокоточный пьезорезистивный датчик уровня, который преобразует гидростатическое давление водного столба в реальную высоту уровня.

• Синтез расхода: комбинируя данные реального уровня, скорости и заданную геометрию поперечного сечения (трапециевидный канал, круглая труба и т.д.), система автоматически рассчитывает мгновенный расход и накопленный объём.

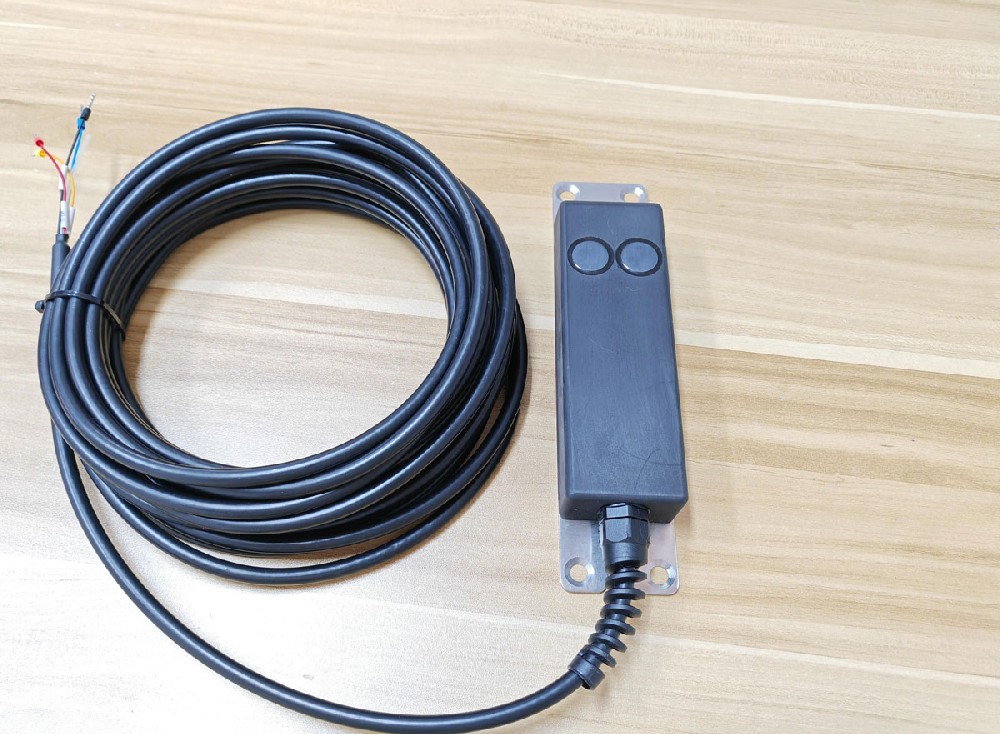

Технические характеристики и параметры доплеровского расходомера скорости

Ключевые преимущества доплеровского расходомера скорости: гарантия стабильной работы в любую погоду

1. Высокая трёхв-одна интеграция
  Один прибор одновременно решает задачи мониторинга трёх параметров: скорости, уровня воды и температуры — без необходимости дополнительного датчика уровня, что упрощает монтаж на объекте и снижает общую стоимость системы.

2. Высокая помехозащищённость и защита
  Корпус из АБС-пластика обладает отличной коррозионной стойкостью и эффективной герметизацией. В сочетании с качественным вентиляционным кабелем обеспечивает длительное погружение без проникновения воды или старения кабеля.

3. Низкопотребляющая электронная конструкция
  Полностью электронная архитектура повышает стабильность измерений и обеспечивает отличные показатели энергопотребления. В сочетании с широким диапазоном питания 10–30 В идеально подходит для полевых гидрологических станций на солнечных батареях.

Широкие сценарии применения доплеровского расходомера скорости

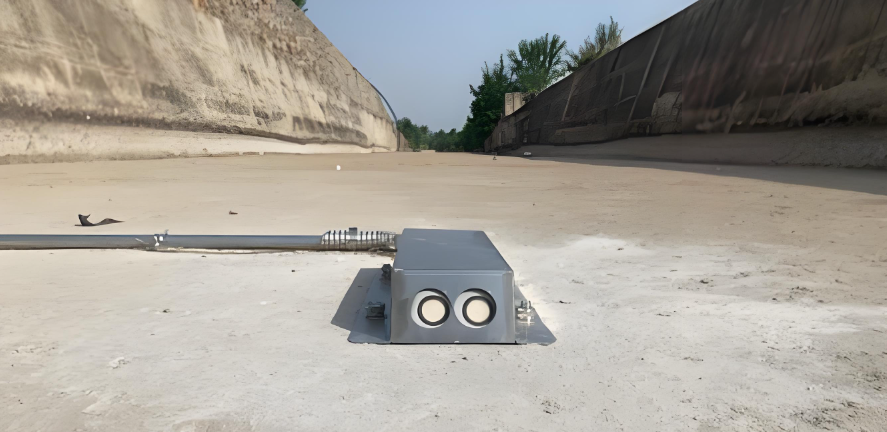

1. Открытые каналы и учёт сельскохозяйственного орошения
  В проектах водосберегающего орошения используется для мониторинга реального расхода в магистральных и распределительных каналах, обеспечивая основу для точного распределения воды.

2. Речная гидрология и мониторинг экологического стока
  Контроль изменений скорости в малых и средних реках, особенно реального времени мониторинга экологического стока, требуемого системой «речного старосты», гарантируя, что реки не пересыхают.

3. Учёт в городских дренажных системах (неполное заполнение труб)
  В сетях ливневой и канализационной канализации жидкость часто находится в режиме неполного заполнения. Благодаря высокой чувствительности к низким скоростям (0,03 м/с) доплеровский расходомер NiuBoL становится оптимальным выбором для дренажного мониторинга.

4. Город «губка» и мониторинг подтоплений
  Контроль притока и оттока в дождеприёмниках и накопительных резервуарах, количественная оценка эффективности строительства «губчатого города».

Профессиональные рекомендации по установке и очистке доплеровского расходомера скорости

Для обеспечения точности измерений доплеровского расходомера скорости NiuBoL строго соблюдайте научные правила монтажа:

Выбор места установки

• Требование к глубине: при нормальной установке датчик должен быть погружён минимум на 20 см ниже самого низкого уровня воды, категорически не менее 5 см. При выходе на воздух датчик уровня работать не будет, а данные скорости станут недействительными.

• Принцип избегания препятствий: место установки должно исключать зоны сильного осаждения ила, густых водорослей и застойных участков у берега. Рекомендуется выбирать направление против течения для стабильного потока.

Детали установки

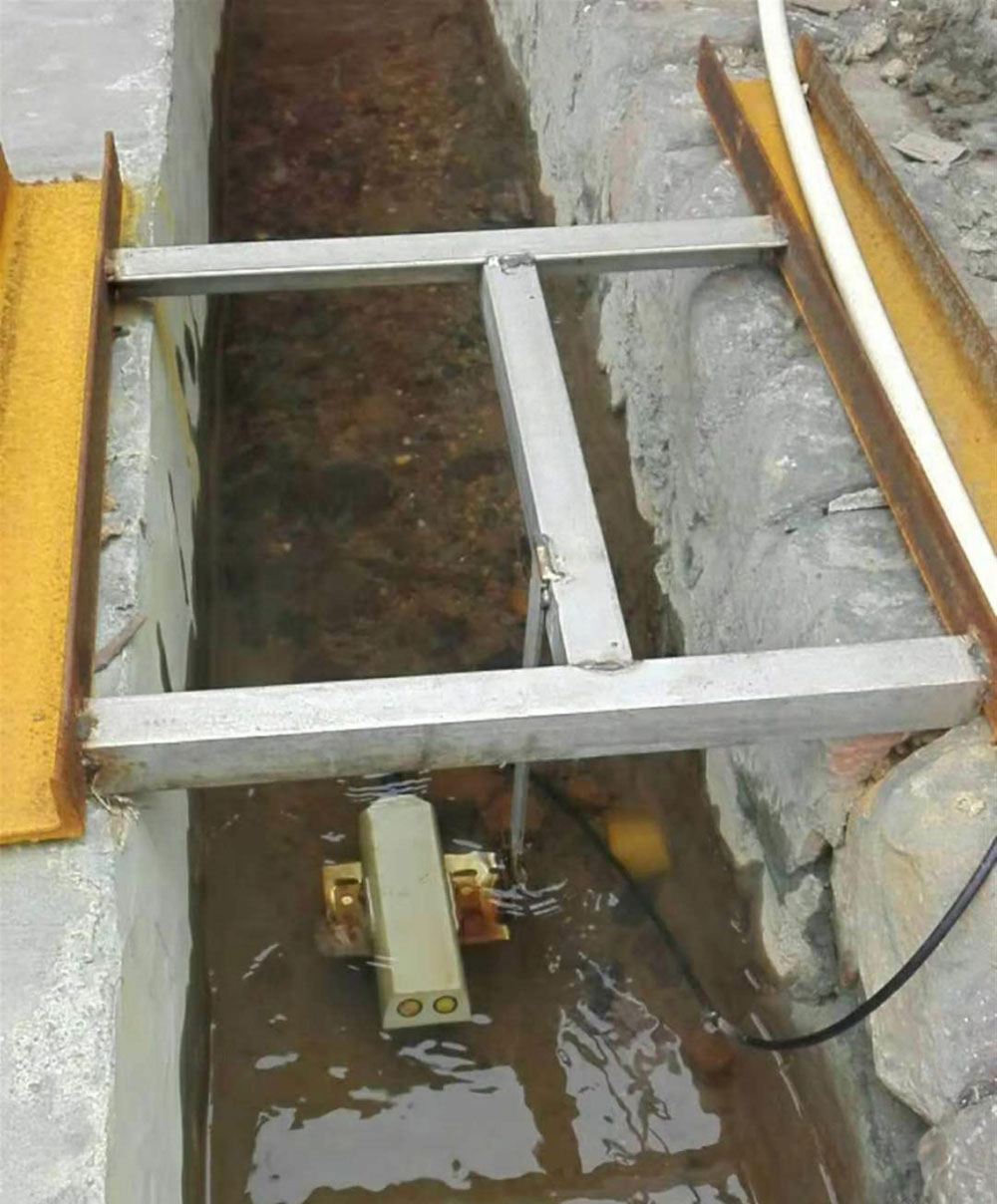

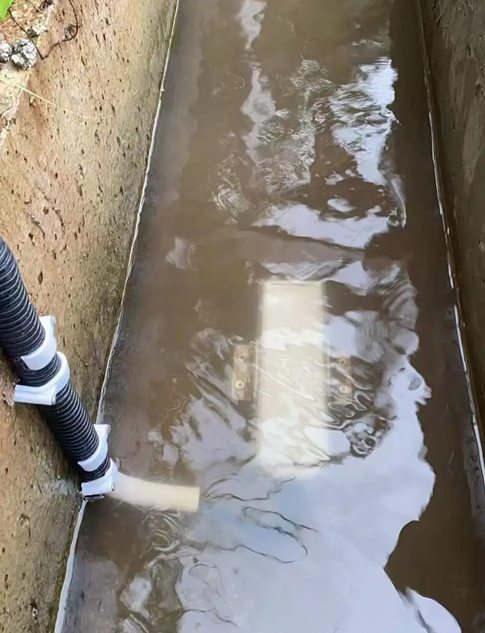

• Горизонтальная фиксация: используйте предусмотренные отверстия M5 для горизонтального крепления устройства на дно канала или кронштейн.

• Защита кабеля: вентиляционная трубка внутри кабеля должна выходить в атмосферу (не допускать закупорки), кабель не должен иметь резких изгибов — иначе точность уровня воды будет нарушена.

• Фильтрационная защита: при большом количестве веток, камней или высокой концентрации осадков установите перед устройством грубую решётку-фильтр, чтобы предотвратить удар или блокировку зонда посторонними предметами.

Часто задаваемые вопросы:

В1: Есть ли требования к качеству воды у доплеровского расходомера?
О: Да, определённые требования есть. Доплеровский принцип опирается на отражение от мельчайших частиц или пузырьков в воде. В абсолютно чистой прозрачной воде (почти без примесей) отражённые волны будут очень слабыми. Однако природная речная вода, дождевая, оросительная и сточная — все содержат достаточное количество отражающих частиц и отлично подходят для использования.

В2: Как справляться с большим количеством осадка и отложений?
О: При установке избегайте зон сильного осаждения. Если избежать невозможно — используйте монтажную подставку для поднятия датчика и проводите регулярную очистку. Гладкий корпус из АБС-пластика в некоторой степени снижает налипание.

В3: Можно ли подключить протокол связи к существующему ПЛК или сборщику данных?
О: Безусловно. Устройство NiuBoL поддерживает стандартный промышленный протокол Modbus-RTU по интерфейсу RS485, что позволяет легко интегрировать его в большинство отечественных и зарубежных ПЛК, RTU и хост-систем.

В4: В чём разница между однонаправленным и двунаправленным измерением?
О: Однонаправленное измерение (0,03–5 м/с) подходит для каналов с одним направлением потока; двунаправленное (0,03–10 м/с) — для условий с приливами, обратным течением от насосных станций и т.д., автоматически определяет и фиксирует положительную и отрицательную скорость.

В5: Можно ли изменить стандартный интервал измерения 3 секунды?
О: Да. Интервал измерения можно настроить под ваши задачи. Для рек с медленными изменениями уровня интервал можно увеличить для экономии энергии; для промышленных сбросов с резкими изменениями состояния потока — сохранить высокую частоту.

Заключение:

Доплеровский расходомер скорости NiuBoL объединяет передовую ультразвуковую технологию и строгий промышленный дизайн, обеспечивая точную цифровую фиксацию каждого литра текущего ресурса. Будь то горные реки или городские тёмные коллекторы — мы гарантируем стабильный, точный и не требующий механического обслуживания опыт измерения расхода.

Краткий обзор технических характеристик и терминологии:

Протокол связи: Modbus-RTU (RS485)
Измеряемые параметры: скорость (м/с), уровень воды (м), температура (°C), расход (м³/с)
Материал корпуса: АБС-инженерный пластик, качественный вентиляционный кабель
Принцип работы: ультразвуковой эффект Доплера
Степень защиты: IP68

Если у вас есть планы по закупке доплеровского расходомера скорости NiuBoL или требуется подробное руководство по монтажу и пусконаладке — обращайтесь в нашу службу технической поддержки!
