Что такое доплеровский расходомер?

Прежде чем углубляться в конкретные функции доплеровского расходомера NiuBoL, необходимо сначала понять его основу с точки зрения физики — эффект Доплера.

Доплеровский расходомер — это типичное контактное (погружное) ультразвуковое устройство для измерения расхода. Проще говоря, он работает как «гидролокатор», установленный на дне водоема. Когда датчик излучает ультразвуковые импульсы фиксированной частоты в воду, эти звуковые волны сталкиваются с рассеивателями в воде (такими как взвешенные частицы ила, пузырьки или крошечные организмы) и отражаются.

Основная логика измерения

Частотный сдвиг: когда частицы в воде движутся вместе с потоком, частота эха, отраженного обратно к датчику, изменяется. Если частицы приближаются к датчику, частота эха увеличивается; если частицы удаляются от датчика, частота эха уменьшается.

Преобразование скорости: величина этого изменения частоты (доплеровский сдвиг) пропорциональна скорости потока воды. Датчик NiuBoL точно измеряет этот сдвиг и преобразует его в мгновенную скорость частиц, представляя тем самым истинную скорость этого слоя воды.

Многоточечная выборка: в отличие от традиционных одноточечных измерителей скорости, доплеровская технология может брать пробы из нескольких слоев потока вдоль акустического пути и преобразовывать их в среднюю скорость по всему поперечному сечению потока, используя встроенные гидродинамические модели.

Почему стоит выбрать доплеровскую технологию?

Не боится мутности: в отличие от радарных или ультразвуковых времяпролетных расходомеров, доплеровским расходомерам для работы требуются примеси (трассеры) в воде. Поэтому они лучше всего работают в сточных водах, мутной воде и жидкостях, содержащих пузырьки.

Чувствительность к низким скоростям: высокочувствительный акустический преобразователь, используемый NiuBoL, может обнаруживать слабые потоки со скоростью всего 0,03 м/с, что делает его идеальным для равнинных ирригационных районов и медленно текущих канализационных коллекторов.

Определение направления: он может напрямую определять, является ли поток воды прямым или обратным, по положительному или отрицательному сдвигу — преимущество, которого трудно достичь с помощью устройств на основе давления или времяпролетных приборов.

«Точный пульс» интеллектуального дренажа: углубленный анализ доплеровского расходомера NiuBoL

В строительстве городской инфраструктуры дренажные сети называют «капиллярами» города. Однако вопрос о том, как точно и в режиме реального времени контролировать рабочее состояние этих проложенных под землей трубопроводов, всегда был серьезной проблемой для органов управления водными ресурсами. Традиционные ручные проверки неэффективны и характеризуются задержкой данных, что затрудняет реагирование на внезапные подтопления или аварии на трубопроводах.

Благодаря акустической доплеровской технологии, доплеровский расходомер NiuBoL обеспечивает всепогодное цифровое решение для отлаженного управления городским дренажем, мониторинга открытых каналов и рек, а также сельскохозяйственного орошения.

Эффект Доплера и логика интегрированного мониторинга

Основа доплеровского расходомера NiuBoL заключается в его точной технологии физического зондирования.

1.1 Ультразвуковое доплеровское измерение скорости

Устройство использует акустический принцип Доплера (эффект Доплера): датчик излучает ультразвуковые волны определенной частоты в толщу воды. Когда ультразвуковые волны сталкиваются с взвешенными частицами или крошечными пузырьками (трассерами) в воде, частота отраженного сигнала смещается.

Датчик NiuBoL фиксирует эту разницу частот для достижения сверхширокого диапазона измерения скорости от 0,03 до 5 м/с, сохраняя чрезвычайно высокую точность даже в мутных сточных водах.

1.2 Синхронное зондирование многомерных параметров

Это устройство — не просто измеритель скорости, а интегрированный терминал гидрологического мониторинга:

Мониторинг скорости: захват динамики потока в реальном времени;

Мониторинг уровня воды: встроенный датчик давления для преобразования высоты уровня жидкости в реальном времени;

Мониторинг температуры: синхронный сбор данных о температуре воды (-10℃ ~ 60℃), обеспечивающий основу для коррекции скорости и экологического анализа.

Выдающиеся преимущества доплеровского расходомера NiuBoL

2.1 Физическая защита, разработанная для суровых условий

Среда дренажных труб влажная и агрессивная. NiuBoL использует корпус из инженерного АБС-пластика с превосходной ударопрочностью и химической стабильностью. В сочетании с полностью герметичной водонепроницаемой технологией степень защиты достигает IP68, что обеспечивает структурную целостность при длительном погружении.

2.2 Электронная конструкция без механических частей

Традиционные механические роторные расходомеры легко запутываются волокнами или пластиковыми пакетами в воде, что приводит к поломке. NiuBoL полностью переходит на электронную конструкцию:

Нулевой износ: нет беспокойства о снижении точности из-за механического старения;

Низкое энергопотребление: ток в режиме ожидания составляет всего 65 мА/12 В. В паре со специальным аккумуляторным блоком NiuBoL устройство может работать непрерывно более года, что значительно снижает частоту обслуживания в подземных камерах.

2.3 Высоконадежная передача данных и связь

Устройство поддерживает интерфейс RS485 и стандартный протокол ModBus-RTU с чрезвычайно высокими возможностями защиты от помех.

Беспроводная интеграция: бесшовное подключение к конвертерам 4G или NB-IoT для выгрузки данных в облако в реальном времени;

Мощная антенна: обеспечивает стабильный сигнал в глубоких подземных колодцах или отдаленных районах.

Обзор технических характеристик доплеровского расходомера

Применение доплеровского расходомера: от подземных трубных сетей до естественных русел рек

3.1 Усовершенствованное управление городским дренажем

Развертывая доплеровские расходомеры NiuBoL в ключевых узлах, менеджеры могут получать данные о скорости и нагрузке канализационных труб в реальном времени. В случае аномальных колебаний уровня воды или расхода центр управления может быстро локализовать место происшествия с помощью зонального управления, обеспечивая научную поддержку для принятия экстренных решений.

3.2 Учет в открытых каналах и неполнопоточных трубах

В условиях неполного заполнения труб традиционные расходомеры работают с трудом. NiuBoL сочетает синхронный мониторинг уровня воды и скорости, используя встроенные алгоритмы для точного расчета площади поперечного сечения и получения точных значений расхода. Он широко используется в городских водопропускных трубах и при мониторинге выпусков сточных вод.

3.3 Интеллектуальное водное хозяйство и мониторинг речных русел

В естественных реках устройство может противостоять воздействию ила. Его высококачественный вентилируемый кабель обеспечивает точность измерения уровня воды при длительном погружении, поддерживая мониторинг экологического стока рек и раннее предупреждение о наводнениях.

Профессиональные рекомендации по установке доплеровского расходомера: ключевые шаги для обеспечения точности

Чтобы обеспечить непрерывность и точность данных, техническая группа NiuBoL рекомендует соблюдать следующие детали установки:

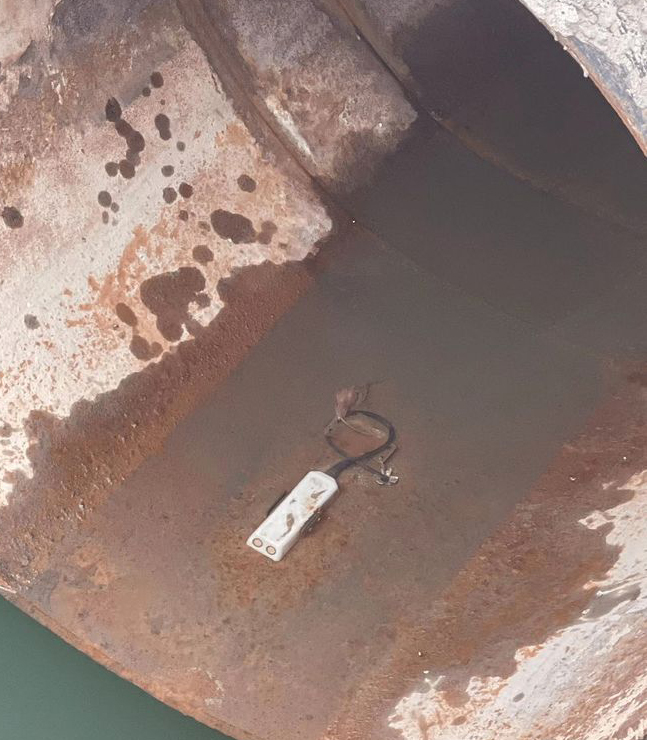

Горизонтальное положение: датчик должен быть установлен горизонтально на ровном участке дна канала, вдали от иловых отложений, водных растений и застойных зон у берегов.

Глубина погружения: необходимо убедиться, что устройство находится на 20 см ниже самого низкого уровня воды. Строго запрещается нахождение датчика на воздухе при измерении скорости; абсолютный минимальный уровень воды не должен быть ниже 5 см.

Направление навстречу потоку: чувствительная поверхность датчика должна быть обращена навстречу направлению потока воды (установка «лицом к потоку»).

Защита кабеля: вентилируемый кабель не должен быть согнут; конец вентиляционной трубки должен быть помещен в сухую и открытую среду для обеспечения точной компенсации уровня воды.

Фильтрация мусора: если на объекте много плавающих предметов, рекомендуется установить изолирующую сетку перед устройством и регулярно чистить зонд.

Часто задаваемые вопросы (FAQ)

В1: Может ли доплеровский расходомер измерять чистую воду?Ответ: Принцип Доплера основан на взвешенных частицах или пузырьках в воде для отражения сигналов. В чрезвычайно чистой лабораторной воде без примесей эффективность измерения снизится. Однако содержание трассеров в естественных реках, городских сточных водах и воде для орошения полей полностью соответствует требованиям высокоточных измерений.

В2: Выйдет ли устройство из строя в среде с чрезвычайно высокой концентрацией ила (например, в притоках Хуанхэ или каналах сброса осадка)?Ответ: Принцип Доплера требует определенного количества частиц в воде в качестве отражающей среды, что делает его более подходящим для сред с высоким содержанием ила, чем радарные расходомеры. Однако если концентрация ила слишком высока (образуется осадок) и зонд полностью засыпан, сигнал не сможет излучаться. Решение NiuBoL состоит в том, чтобы установить устройство на боковой стенке или на слегка приподнятом кронштейне, используя его ударопрочный корпус из АБС-пластика и круглые крепежные отверстия M5, чтобы избежать придонного слоя ила. Кроме того, полностью электронная конструкция не имеет механического износа, поэтому даже воздействие ила не повредит датчик.

В3: Будет ли устройство повреждено в условиях обледенения?Ответ: Нижний предел рабочей температуры NiuBoL составляет -10℃. В холодных северных регионах, пока устройство погружено в текущую воду подо льдом, его корпус из АБС-пластика и морозостойкий кабель могут обеспечить нормальную работу. Если водоем полностью промерз, рекомендуется демонтировать устройство перед замерзанием.

В4: Как доплеровский расходомер обеспечивает точность при измерении расхода в трубопроводах с неполным заполнением?Ответ: Измерение трубопроводов с неполным заполнением (таких как ливневые и канализационные сети) — сильная сторона доплеровской технологии. Датчик NiuBoL получает высоту уровня жидкости h в реальном времени через встроенный датчик давления и объединяет ее с заранее введенными параметрами диаметра трубы для автоматического расчета текущей площади поперечного сечения потока A. В то же время датчик фиксирует среднюю скорость v в подводных слоях. Наконец, расход рассчитывается по формуле Q = A*V. Такой интегрированный подход к мониторингу «скорость + уровень воды» гораздо точнее, чем использование чисто эмпирических формул, основанных на пересчете уровня воды.

Резюме

Благодаря полностью электронной конструкции, высокой степени интеграции, мощным возможностям защиты от помех и крайне низким затратам на обслуживание, доплеровский расходомер NiuBoL становится цифровым первопроходцем в области городского дренажа и гидрологического мониторинга. Он не только обеспечивает комплексное восприятие скорости, расхода, уровня жидкости и температуры, но и закладывает прочный фундамент данных для отлаженного управления в «умных городах».

В будущем, с развитием технологий IoT, NiuBoL продолжит расширять возможности водохозяйственной отрасли, обеспечивая прозрачность и безопасность каждого потока воды.
