Бесконтактный радарный датчик расхода: решение для мониторинга расхода в любых погодных условиях для интеллектуальног···

Технологический скачок в современном мониторинге водного хозяйства: обзор радара-расходомера NiuBoL

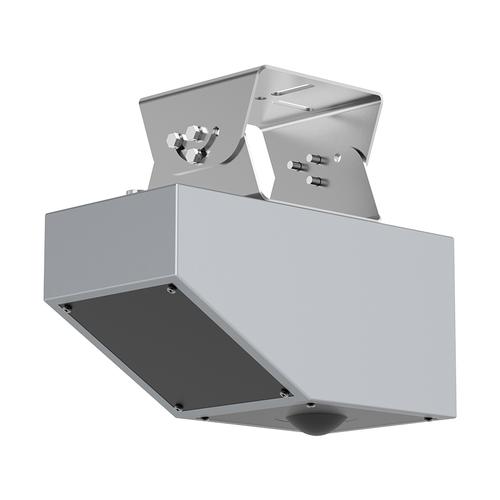

В условиях изменения климата и ускоренной урбанизации управление водными ресурсами предъявляет жёсткие требования к реальному времени, точности и долговечности оборудования мониторинга. Серия радаров-расходомеров, выпущенная брендом NiuBoL, — это высокоточный терминал мониторинга, специально разработанный для сложных полевых условий качества воды и суровых климатических факторов.

Устройство объединяет функции измерения скорости потока, уровня воды и расчёта расхода. Благодаря «бесконтактной» радаро-технологии оно принципиально решает проблемы традиционных контактных приборов (таких как лопастные расходомеры и ультразвуковые доплеровские расходомеры), подверженных коррозии стоками, абразивному износу от осадков и запутыванию плавающими объектами, становясь ключевым сенсорным слоем систем умного водного хозяйства и мониторинга дождевых стоков.

Принцип работы радара-расходомера: микроволновое восприятие и интеллектуальное моделирование

Высокая точность радара-расходомера NiuBoL обеспечивается точной оптико-микроволновой конструкцией и состоит из двух основных модулей: измерения скорости и дальнометрии уровня воды.

1. Доплеровский принцип измерения скорости
  Радар-расходомер использует классический принцип доплеровского измерения скорости. Во время работы датчик излучает микроволны в сторону поверхности воды. При взаимодействии с движущейся жидкостью часть энергии поглощается, часть отражается. Из-за относительного движения поверхности воды и датчика частота отражённой волны смещается (эффект Доплера). После приёма эхо-сигнала зонд преобразует его в электрический сигнал, а высокопроизводительный процессор с помощью алгоритма обработки точно рассчитывает поверхностную скорость водного потока.

2. FMCW — частотно-модулированная непрерывная волна для измерения уровня
  Радар уровня воды использует передовой метод FMCW (Frequency-Modulated Continuous Wave) с треугольной модуляцией. По разнице частот излучённого и принятого сигнала достигается дальнометрия с точностью до миллиметров. По сравнению с импульсным радаром FMCW обладает лучшей помехозащищённостью и более высоким разрешением.

3. Математическое преобразование расхода и объёма воды
  После получения данных в реальном времени система выполняет расчёты по строгой гидродинамической логике:
  Расчёт расхода: по данным радара уровня определяется реальная глубина воды, в сочетании с заданными параметрами поперечного сечения канала вычисляется площадь сечения потока, затем расход рассчитывается по формуле:
  Расход = Средняя скорость × Площадь живого сечения × Коэффициент коррекции
  Накопление объёма: на основе расхода выполняется интегральное суммирование:
  Объём за период = Расход × Время периода

Таблица технических характеристик радара-расходомера

Ключевые преимущества: почему выбирают бесконтактную технологию NiuBoL?

1. Минимальные затраты на обслуживание
  Традиционные датчики требуют регулярной очистки от налипаний. Радар-расходомер NiuBoL устанавливается над поверхностью воды без контакта с жидкостью — нет механического износа. Даже в реках с экстремально высоким содержанием наносов во время паводков прибор обеспечивает непрерывную стабильную выдачу данных.

2. Высокочастотный 80 ГГц радар уровня
  По сравнению с традиционным 26 ГГц радар 80 ГГц имеет меньший угол луча (6×6°). Это позволяет точнее фиксировать поверхность воды в узких каналах или при наличии растительности, с разрешением до 1 мм.

3. Интеллектуальная коррекция алгоритмов
  Встроены стандартные коэффициенты коррекции, полученные из реальных измерений. Для разных шероховатостей канала, уклонов и других факторов система динамически подстраивает модель расчёта, максимально приближая расход к истинному значению.

Профессиональное руководство по установке радара-расходомера: как получить оптимальный сигнал?

Стандарты выбора места установки

• Прямолинейный участок канала: достаточная прямая часть до и после точки измерения, чтобы избежать вихрей и турбулентности и обеспечить равномерное распределение скорости.

• Жёсткое поперечное сечение: предпочтительно бетонное или железобетонное правильной формы — облегчает точное моделирование площади сечения.

• Зона луча антенны: угол луча уровня воды 6×6° (круглая зона), скорости — 30×80° (эллиптическая). Убедитесь, что в зоне освещения нет качающихся веток или других помех.

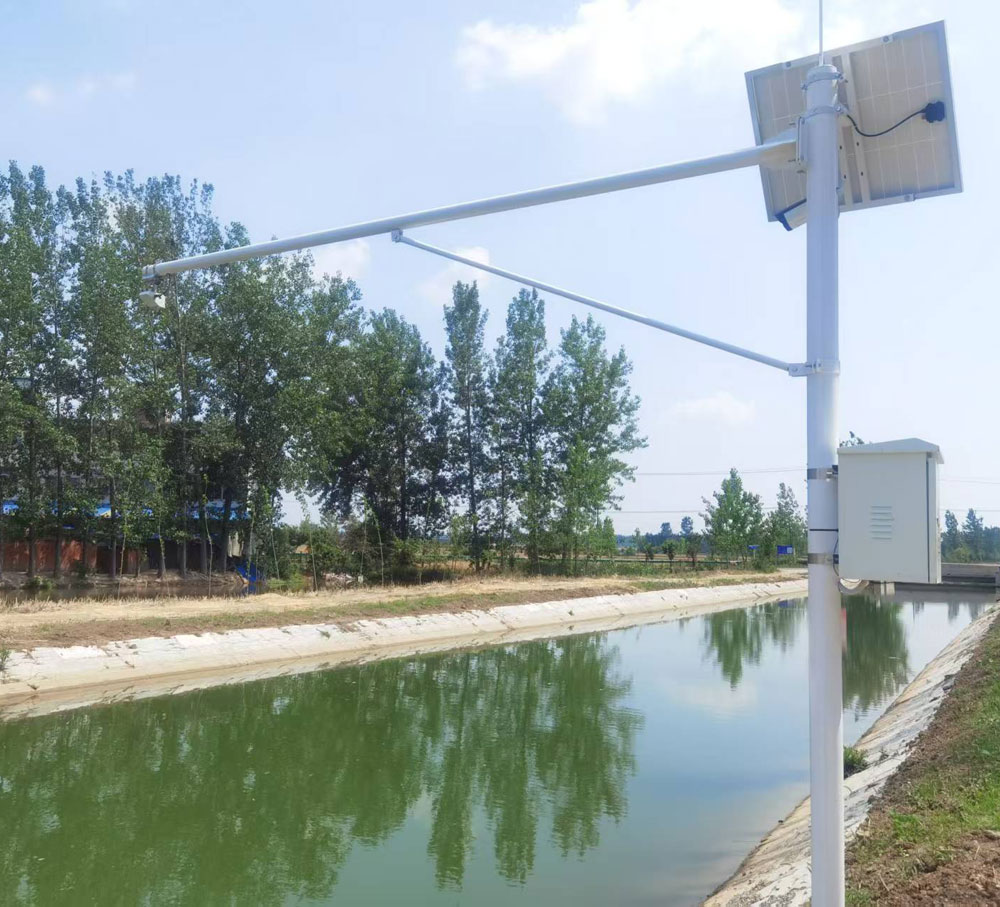

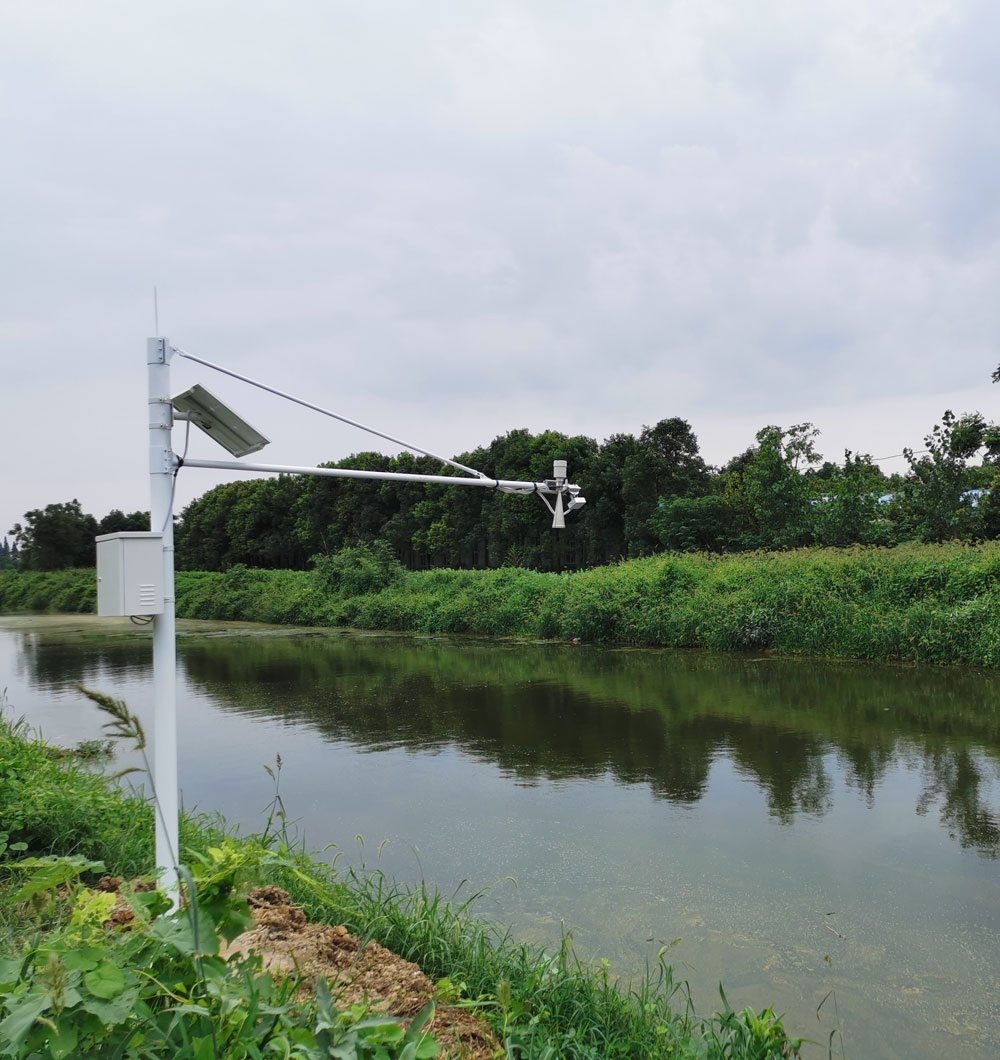

Положение и ориентация радара-расходомера

• Принцип центрирования: оборудование устанавливается по центру поперечного сечения канала.

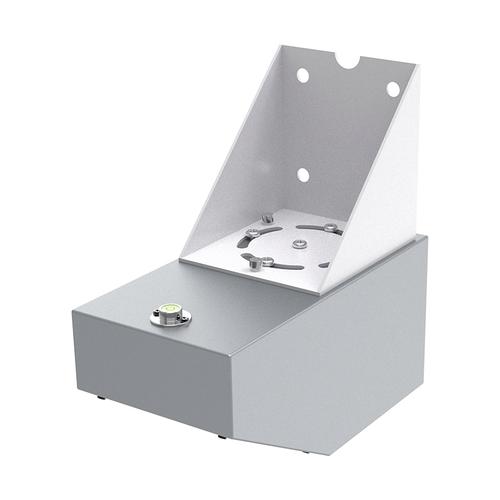

• Выравнивание по горизонту: верхняя поверхность корпуса должна быть строго горизонтальной.

• Рекомендуемая высота: 3–4 м над поверхностью воды — обеспечивает качество сигнала, защиту от краж и затопления.

Часто задаваемые вопросы:

В1: Может ли радар-расходомер работать при стоячей воде?
О: При скорости потока ниже 0,1 м/с доплеровский сдвиг может не фиксироваться — расход отображается как 0. Мониторинг уровня воды при этом не зависит от неподвижности.

В2: Влияют ли дождь и снег на точность измерений?
О: Радар-расходомер NiuBoL оснащён специальным алгоритмом фильтрации, эффективно отсекающим вертикальные капли дождя. В экстремально сильный ливень возможны аномальные волны на поверхности — в этом случае система применяет сглаживание данных.

В3: Как определить коэффициент коррекции?
О: Коэффициент зависит от формы и шероховатости сечения канала. Заводские значения — стандартные. Для ответственных объектов рекомендуется однократная калибровка на месте с помощью ручного измерения расхода.

В4: Влияет ли осадок на бесконтактное измерение?
О: Нет. Радиоволны обладают высокой проникающей способностью, расчёт ведётся по характеристической поверхностной скорости. Физические факторы (засыпание илом, запутывание мусором) не влияют на радар, установленный в воздухе.

В5: Какова максимальная дальность связи?
О: RS485-шина обеспечивает стабильную связь до 2000 м по качественной экранированной витой паре — идеально для удалённой передачи данных с полевых мачт.

Заключение: основа данных умного водного хозяйства

Бесконтактный радар-расходомер NiuBoL объединяет передовые технологии доплеровского измерения скорости и FMCW-дальнометрии. Это не просто измерительный прибор, а «глаза» современных систем водного хозяйства. От распределения воды в оросительных системах до предупреждения о городских подтоплениях — мы обеспечиваем стабильный, точный и необслуживаемый мониторинг расхода для клиентов по всему миру.

Краткий обзор технических характеристик и терминологии:

Протокол связи: RS485 (Modbus-RTU)
Принцип скорости: эффект Доплера (24,00 ГГц)
Принцип уровня: FMCW (76–81 ГГц)
Питание: DC 10–30 В
Единицы данных: м/с (скорость), м (уровень), м³/с (расход), м³ (накопленный объём)

Если у вас есть планы по закупке радара-расходомера NiuBoL или требуется детальная схема конфигурации под конкретное сечение канала — обращайтесь в нашу службу технической поддержки!
