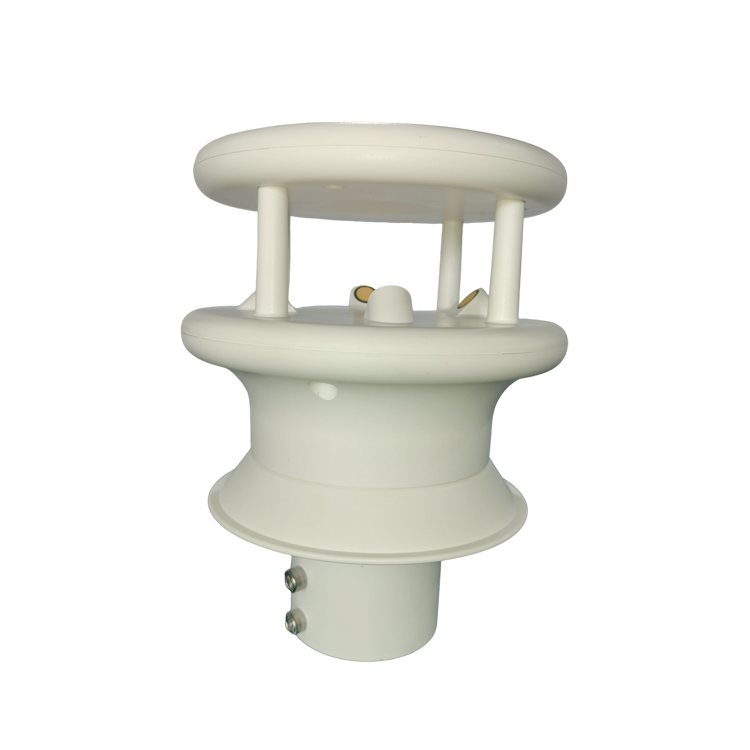

Как установить ультразвуковой датчик скорости и направления ветра

Самая большая разница между стационарной метеостанцией и мобильной платформой заключается в том, что «север не меняется» после установки стационарной станции, в то время как транспортные средства и корабли продолжают менять свой курс. В результате один и тот же датчик направления ветра по-разному обрабатывает ориентацию в обоих сценариях.

Стационарная станция: полное выравнивание по северу во время установки

Двумерные ультразвуковые датчики скорости и направления ветра обычно имеют стрелки направления или маркировку нулевого положения. При установке используйте компас, мобильный компас или измерительный прибор, чтобы совместить обозначенную отметку с истинным севером/магнитным севером и зафиксировать отклонение в соответствии с требованиями проекта. После завершения установки датчик больше не перемещается, и нет необходимости постоянно измерять курс.

Мобильные платформы: требуется компенсация за курс

Когда датчик установлен на транспортном средстве, корабле или мобильном роботе, система координат датчика вращается вместе с платформой. В настоящее время только угла направления ветра недостаточно для получения реального направления ветра в географической системе координат, что требует коррекции электронного компаса в реальном времени, курса GNSS или инерциальной навигационной информации.

В морской среде также следует учитывать коррозию и вибрацию.

Морская установка – это больше, чем просто «добавление электронного компаса». Также оцениваются солевой туман, постоянная высокая влажность, ультрафиолетовое излучение, вибрация, разъемы и крепежные материалы. IP65 может описывать только способность предотвращать попадание пыли и брызг воды и не заменяет устойчивость к морской коррозии.

Не менее важно место установки.

Держитесь как можно дальше от мачт, стен, антенн радаров и конструкций, которые изменяют поток воздуха. Если этого невозможно полностью избежать, по крайней мере, запишите геометрию установки, чтобы не принять структурную турбулентность за реальное ветровое поле.

FAQ

Вопрос 1. Должны ли стационарные метеостанции иметь встроенные электронные компасы?

A1: Обычно нет. Просто убедитесь, что при установке ориентационные метки направлены на север.

Вопрос 2: Почему мне приходится иметь дело с заголовком на борту?

A2: Поскольку направление «0°» самого датчика изменяется после поворота корпуса, реальное направление ветра в географическом смысле не может быть получено без компенсации.

В3: Можно ли установить радар и ультразвуковые датчики ветра на одну и ту же штангу?

A3: Это механически возможно, но необходимо соблюдать максимально возможное расстояние и оценивать электромагнитные помехи и структурную окклюзию, особенно для мощного радиолокационного оборудования.
