Как собрать сигналы нескольких датчиков, если RTU имеет только один интерфейс RS485

Как собрать сигналы нескольких датчиков, если на RTU- устройстве сбора данных имеется только один интерфейс RS485 ?

На сборщике данных RTU имеется только один интерфейс RS485 , но при необходимости сбора сигналов нескольких датчиков можно воспользоваться следующими методами:

Прежде всего, поскольку интерфейс RS485 является стандартным интерфейсом, в сети связи RS485 он обычно использует метод связи «главный-подчиненный», т. е. хост (в данном случае ваш сборщик данных RTU ) с несколькими подчиненными (т. е. ваши несколько датчиков). Этот тип связи позволяет одному главному устройству общаться с несколькими подчиненными, тем самым обеспечивая получение сигналов от нескольких датчиков.

Далее необходимо убедиться, что каждый датчик поддерживает протокол связи RS485 и что их выходные сигналы могут передаваться по интерфейсу RS485.

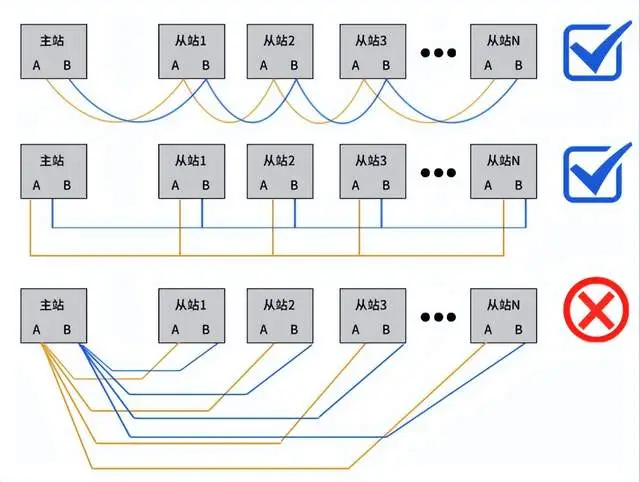

Существует два способа объединения нескольких интерфейсов RS485, подключенных к одному интерфейсу: последовательное соединение и параллельное соединение.

1. Последовательное соединение:

Подключите несколько интерфейсов RS485 последовательно, т.е. подключите выход одного интерфейса ко входу следующего интерфейса. Это позволяет передавать выходные сигналы нескольких интерфейсов последовательно на один интерфейс.

2. параллельное соединение:

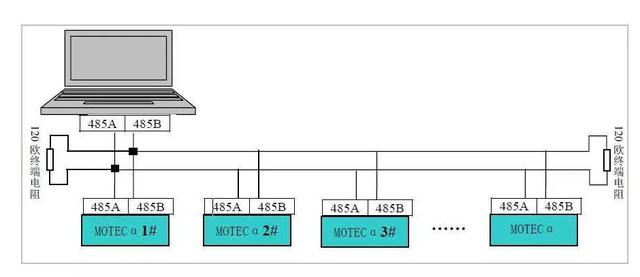

Подключите несколько интерфейсов RS485 параллельно, т.е. подключите выходы нескольких интерфейсов к одной шине. Таким образом, выходные сигналы нескольких интерфейсов могут передаваться на один интерфейс параллельно.

3. Настройте устройство RTU: установите соответствующие параметры связи на сборщике данных RTU, чтобы обеспечить его корректную связь с каждым датчиком. Эти параметры могут включать адрес устройства, код функции, скорость передачи данных, биты данных, стоповые биты и т. д. Вам необходимо установить их в соответствии со спецификациями и требованиями датчиков.

Наконец, программируя или настраивая программное обеспечение, вы можете настроить сборщик данных RTU на сбор данных с каждого датчика через заранее определенные интервалы или при определенных условиях срабатывания и сохранять их во внутренней памяти сборщика или передавать на удаленный сервер для дальнейшей обработки и анализа.

Независимо от того, подключаете ли вы последовательно или параллельно, необходимо обратить внимание на следующие моменты:

- Убедитесь, что электрические характеристики интерфейсов совпадают, например, уровни напряжения и сигнала.

- Используйте подходящие соединительные кабели, такие как витая пара или коаксиальный кабель, чтобы свести к минимуму перекрестные помехи и потери сигнала.

- Необходимо учитывать грузоподъемность шины, чтобы количество устройств на шине не превышало грузоподъемность шины.

- Если требуется связь по шине, необходимо использовать соответствующие протоколы связи и методы назначения адресов.

Подводя итог, можно сказать, что методы объединения нескольких интерфейсов RS485, подключенных к одному интерфейсу, — это последовательное соединение и параллельное соединение. Перед внедрением любого из этих методов обязательно прочтите и следуйте руководствам пользователя для RTU и датчиков, чтобы убедиться, что устройства правильно настроены и подключены. Также может потребоваться рассмотреть требования электробезопасности и окружающей среды системы, чтобы убедиться, что оборудование работает в надлежащих условиях.
