Метод подключения датчика интерфейса RS485

RS485 — это дифференциальный последовательный протокол связи, обычно используемый в промышленной связи, отличающийся большой дальностью передачи данных, высокой помехозащищенностью, возможностью работы с несколькими станциями и т. д., поэтому он широко используется в различных системах управления автоматикой. В связи RS485 правильная проводка имеет важное значение для обеспечения стабильности и надежности связи.

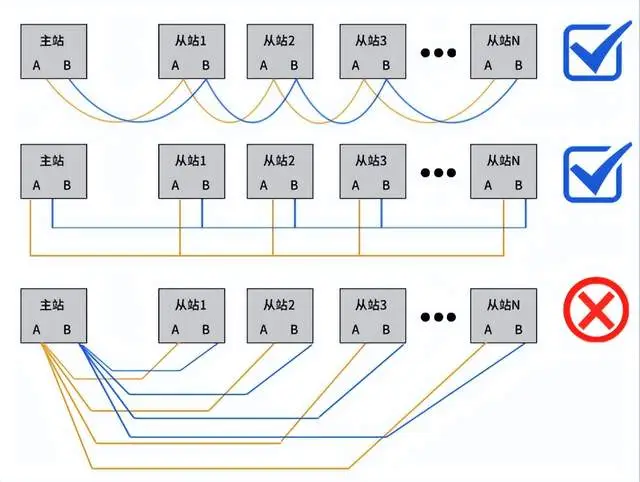

Прежде всего, нам нужно понять интерфейс RS485, интерфейс RS485 обычно двухпроводной или четырехпроводной. Двухпроводная система проводки, сигнал данных передается через пару витых пар проводов, включая A и B. Линия A для положительного полюса, линия B для отрицательного полюса, через дифференциальный сигнал для передачи данных. Четырехпроводная система проводки состоит из двух пар витых пар проводов, которые используются для отправки и приема данных соответственно, в которых провод A передающего конца подключен к проводу A принимающего конца, а провод B передающего конца подключен к проводу B принимающего конца. Затем отмечается интерфейс RS485, где T/R+ обозначает A+, а T/R обозначает B.

Метод подключения датчика интерфейса RS485

Проводка датчика RS485 обычно включает провода питания, сигнала и заземления. Вот основные этапы проводки и меры предосторожности:

Этапы подключения датчика RS485:

1. Подключение шнура питания:

Подключите шнур питания датчика к источнику питания. Требования к питанию датчика должны определяться в соответствии с техническими характеристиками датчика.

2. Подключение сигнальной линии:

Подключите сигнальную линию датчика к соответствующей точке на шине RS485.

Для передатчика подключите его к одной из линий шины (обычно это линия А);

Для приемника подключите его к другому проводу (обычно это линия B) шины.

3. заземляющее соединение:

Подключите провод заземления датчика к заземлению шины (GND).

Убедитесь, что все заземляющие провода подключены к одной и той же точке заземления, чтобы избежать помех, вызванных разными потенциалами заземления.

 Меры предосторожности при электропроводке:

 Электрические характеристики: Убедитесь, что электрические характеристики (например, напряжение, ток) датчика совместимы с шиной RS485.

 Защита от помех: может потребоваться добавить изолятор или оптоизолятор между датчиком и RTU для повышения помехозащищенности и безопасности системы.

 Согласование импеданса: при передаче на большие расстояния или в условиях высокого уровня шума может потребоваться добавление согласующих резисторов для согласования импеданса шины с целью уменьшения отражения и потерь сигнала.

 Длина проводки: Соблюдайте максимальную длину кабеля, указанную в стандарте RS485, обычно не превышающую 1200 метров.

 Экранирование: если в окружающей среде присутствуют сильные электромагнитные помехи, рекомендуется использовать экранированные кабели для снижения помех.

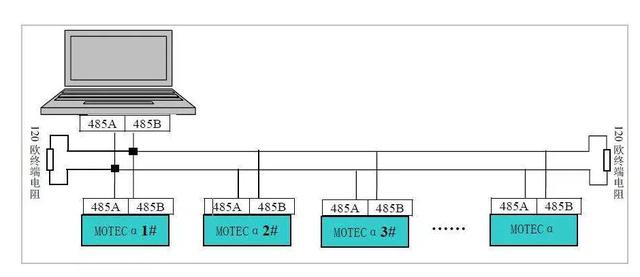

 Оконечные резисторы: добавьте оконечные резисторы на обоих концах шины, чтобы предотвратить отражение сигналов во время передачи.

 Защита от перенапряжения: добавьте устройство защиты от перенапряжения между линиями питания и сигнальными линиями, чтобы защитить датчик от колебаний и скачков напряжения.

Пример подключения:

Положительный полюс питания > Положительный полюс питания датчика (+)

Питание отрицательное > Питание датчика отрицательное (-)

Провод А > Сигнальный провод датчика (передатчик)

Провод B > Сигнальный провод датчика (приемная сторона)

GND > заземление датчика

Пожалуйста, следуйте инструкциям по подключению конкретных датчиков и шинных устройств, чтобы обеспечить правильное подключение. Неправильное подключение может привести к сбоям связи или повреждению устройства.
