Что такое датчик уровня воды?

Датчик уровня воды — это электронное устройство, специально разработанное для измерения высоты жидкости (например, воды или масла), особенно высоты уровня воды. Он способен преобразовывать фактические изменения уровня воды в электрические сигналы, которые затем обрабатываются контроллером или компьютером для мониторинга и управления уровнем воды в реальном времени. Датчики уровня воды широко используются в различных сценариях, включая, помимо прочего, резервуары для воды, пожарные бассейны, промышленные системы очистки воды, водохранилища, реки и автоматизированные системы орошения для домов и промышленности.

Типы датчиков уровня воды :

Существует несколько типов датчиков уровня воды, включая поплавковые, датчики давления, ультразвуковые, емкостные и импедансные. Каждый тип датчика работает по своему принципу, например, датчики поплавкового типа измеряют высоту уровня жидкости, поднимая и опуская поплавок, в то время как датчики давления измеряют давление жидкости для определения уровня. Ультразвуковые датчики используют разницу в скорости распространения звуковых волн в различных средах для измерения уровня жидкости.

Существуют различные типы датчиков уровня воды, наиболее распространенными из которых являются:

Поплавковый датчик уровня: поплавок поднимается и опускается через поплавок, чтобы определить изменения уровня воды, и это изменение преобразуется в электрический сигнал.

Емкостные датчики уровня воды: используют изменение значения емкости между водой и воздухом для определения уровня воды.

Ультразвуковой датчик уровня воды: вычисляет высоту уровня воды, измеряя время, необходимое для излучения и отражения ультразвуковых волн.

Датчик уровня воды напорного типа: преобразует уровень воды в изменения давления, которые затем обнаруживаются датчиком давления.

Фотоэлектрический датчик уровня воды: использует принцип отражения или преломления света на границе раздела жидкости и воздуха для определения уровня воды.

Каждый тип датчика уровня воды имеет свои уникальные преимущества и область применения, выбор должен основываться на конкретных сценариях применения и необходимости принятия решения.

Принцип работы датчика уровня воды:

Принцип работы датчика уровня воды различается в зависимости от его типа и конструкции, но в общих чертах его можно описать следующим образом:

1. Резистивные (контактные): эти датчики обычно содержат ряд открытых медных дорожек, которые служат линиями питания и датчиками. По мере повышения уровня воды вода перекрывает эти линии, изменяя сопротивление цепи. Изменение сопротивления обратно пропорционально уровню воды, т. е. чем выше уровень воды, тем ниже сопротивление. Измеряя изменение сопротивления, можно определить уровень воды. Например, некоторые датчики напрямую используют проводимость воды в качестве переменного резистора для вывода изменения напряжения или тока, отражающего уровень воды.

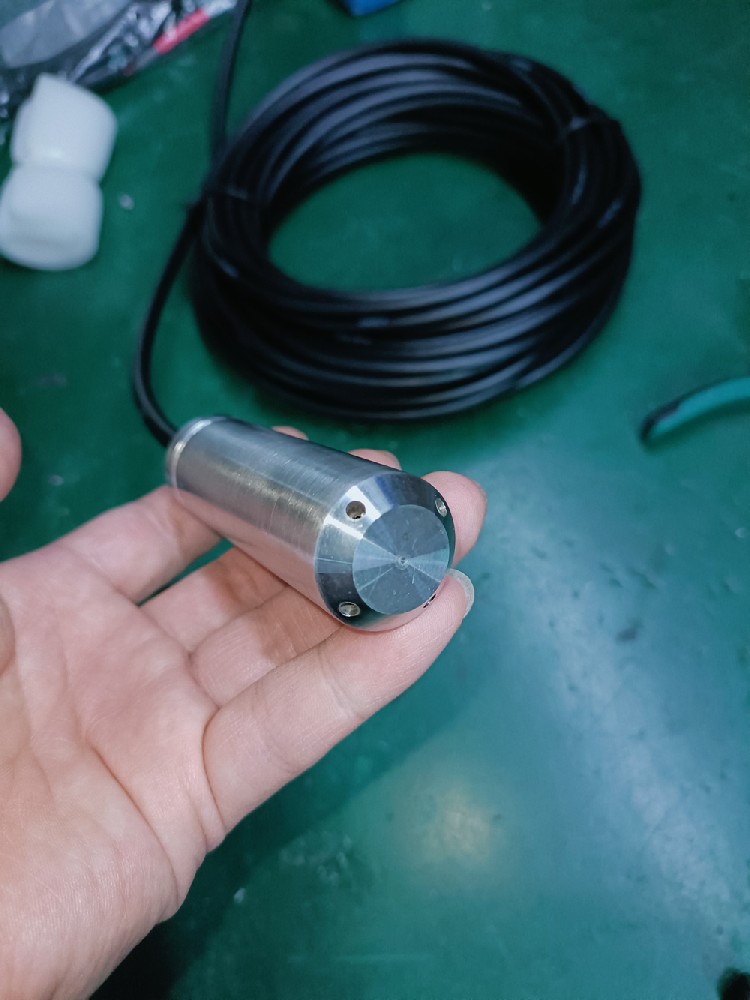

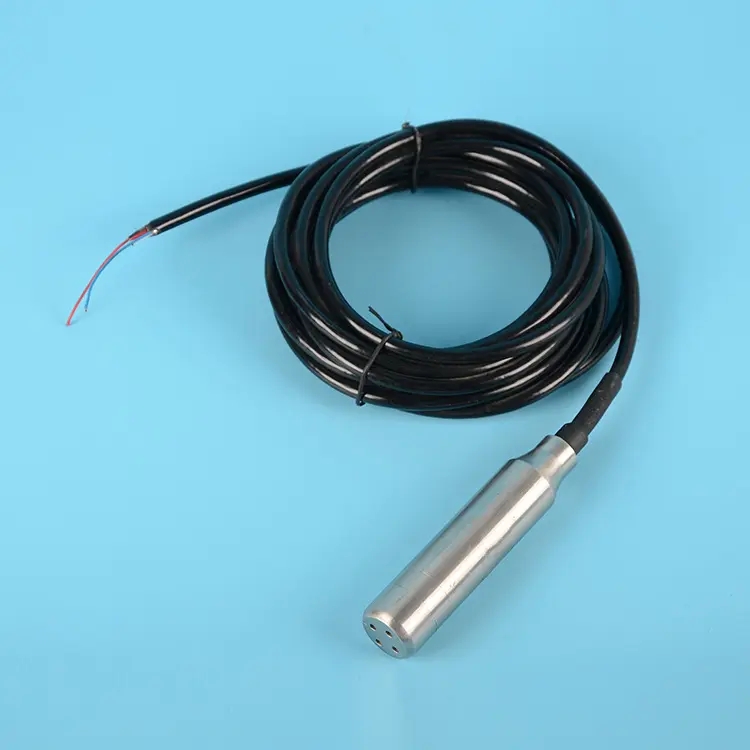

2. Технология измерения давления: Датчики давления используются для определения уровня воды в ситуациях, когда необходимо точно измерить глубину или когда вода подвергается высокому давлению. Датчик устанавливается на дне судна или на определенной глубине. Гидростатическое давление воды прямо пропорционально уровню воды, а высота уровня воды выводится путем измерения давления.

3. емкостный: емкостный датчик уровня воды, использующий воду в качестве диэлектрика для изменения емкости между двумя крайними пластинами конденсаторного принципа. При изменении уровня воды изменяется значение емкости, путем измерения изменения емкости для определения уровня воды.

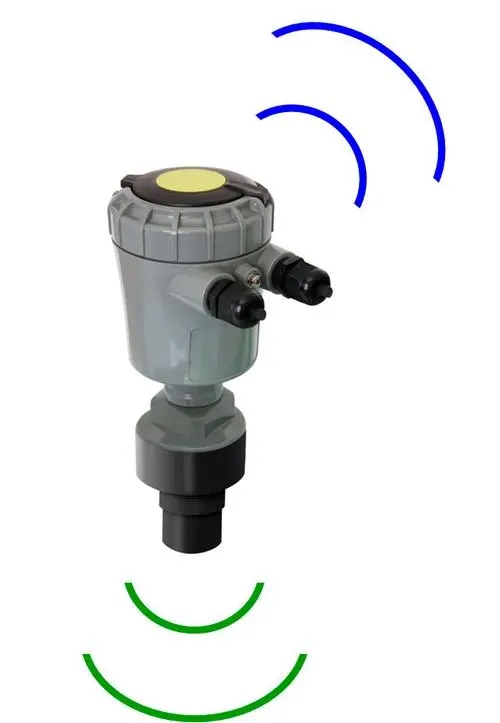

4. Ультразвуковая технология: Ультразвуковые датчики уровня воды излучают ультразвуковые импульсы, и эти волны отражаются обратно после встречи с поверхностью воды. Вычисляя разницу во времени между передачей и приемом отраженных волн в сочетании со скоростью звука, можно вычислить высоту уровня воды. Этот метод подходит для бесконтактного измерения и подходит для более глубоких водоемов или чистой воды.

5. Поплавковый тип: один из самых традиционных способов, через поплавок вверх и вниз движение привода механического устройства или магнитного переключателя, напрямую отражающего изменение уровня воды. Изменения в положении поплавка преобразуются в электрический сигнал или другие формы вывода.

Области применения датчика уровня воды

Датчики уровня воды широко используются в различных областях, включая, помимо прочего:

Промышленная автоматизация: на производственных линиях химической, пищевой, фармацевтической и других отраслей промышленности датчики уровня воды используются для контроля уровня жидкости в резервуарах для хранения, реакторах и другом оборудовании с целью обеспечения бесперебойной работы производственного процесса.

Сельскохозяйственное орошение: в интеллектуальных системах орошения датчики уровня воды могут определять влажность почвы или уровень воды в цистернах и автоматически регулировать объем орошения в соответствии с данными, обеспечивая водосберегающее орошение.

Бытовая техника: В бытовых приборах, таких как стиральные машины, кофеварки, диспенсеры для воды и т. д., датчики уровня воды используются для контроля уровня воды и обеспечения работы оборудования при правильном уровне воды.

Мониторинг окружающей среды: при мониторинге рек, озер, водохранилищ и других водоемов датчики уровня воды помогают отслеживать изменения уровня воды, что важно для предупреждения о наводнениях и управления водными ресурсами.

Очистка воды: На водоочистных сооружениях датчики уровня воды используются для контроля уровня воды в фильтрационных резервуарах, отстойниках и т. д. для обеспечения нормального функционирования процесса очистки воды.

При использовании датчиков уровня воды необходимо уделять внимание правильным методам установки, электропитания и считывания сигнала. В то же время, для поддержания работоспособности датчика, его необходимо регулярно чистить и обслуживать, чтобы избежать попадания влаги и сильной вибрации.
