принцип работы датчика уровня жидкости

Датчик уровня жидкости — это устройство для контроля высоты жидкости, которое широко используется во многих областях, таких как промышленность, охрана окружающей среды и гидрология. Он преобразует информацию о высоте жидкости в электрические или цифровые сигналы с помощью различных физических принципов для записи, управления или мониторинга.

Датчики уровня жидкости делятся на следующие типы:

1. Датчик уровня жидкости поплавкового типа: он использует поплавок для плавания вверх и вниз в жидкости для измерения уровня жидкости. Поплавок движется с изменением уровня жидкости, и это движение преобразуется в электрический выходной сигнал механическим устройством.

2. Емкостный датчик уровня жидкости: Уровень определяется путем измерения разницы в емкости между жидкостью и датчиком. Изменения уровня жидкости приводят к изменению значений емкости, и уровень определяется путем измерения этих изменений.

3. Пьезорезистивный датчик уровня жидкости: основанный на принципе гидростатического давления жидкости, гидростатическое давление жидкости преобразуется в электрический сигнал. Чувствительный элемент внутри датчика определяет давление жидкости и генерирует электрический сигнал, пропорциональный высоте уровня жидкости.

Датчики уровня жидкости также можно разделить на две категории: контактные и бесконтактные:

- Контактный датчик уровня жидкости: например, поплавковый, гидростатический и т. д., этот тип датчика находится в непосредственном контакте с измеряемой жидкостью, посредством изменения физической величины измеряя уровень жидкости.

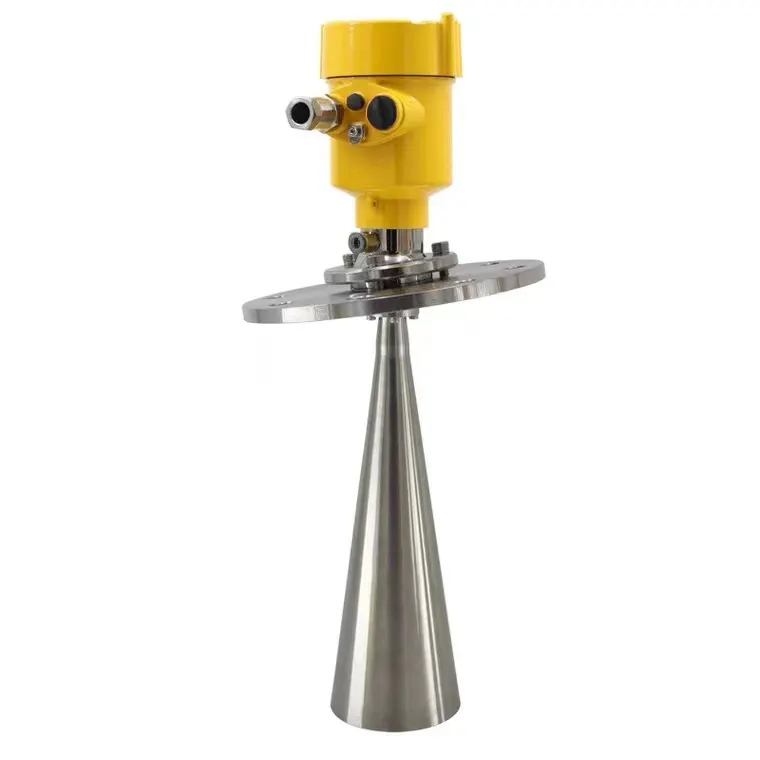

- Бесконтактный датчик уровня жидкости: такие как ультразвуковой датчик уровня жидкости и радарный датчик уровня жидкости, они не контактируют напрямую с жидкостью, а передают акустические или электромагнитные волны и принимают их отраженный сигнал для измерения уровня жидкости.

Принцип работы датчика уровня жидкости:

Принцип работы датчика уровня жидкости может различаться в зависимости от его типа и конкретной реализации, но его можно разделить на несколько основных категорий: гидростатический, поплавковый, емкостный, ультразвуковой и оптический. Ниже приведены основные принципы работы этих типов датчиков уровня жидкости:

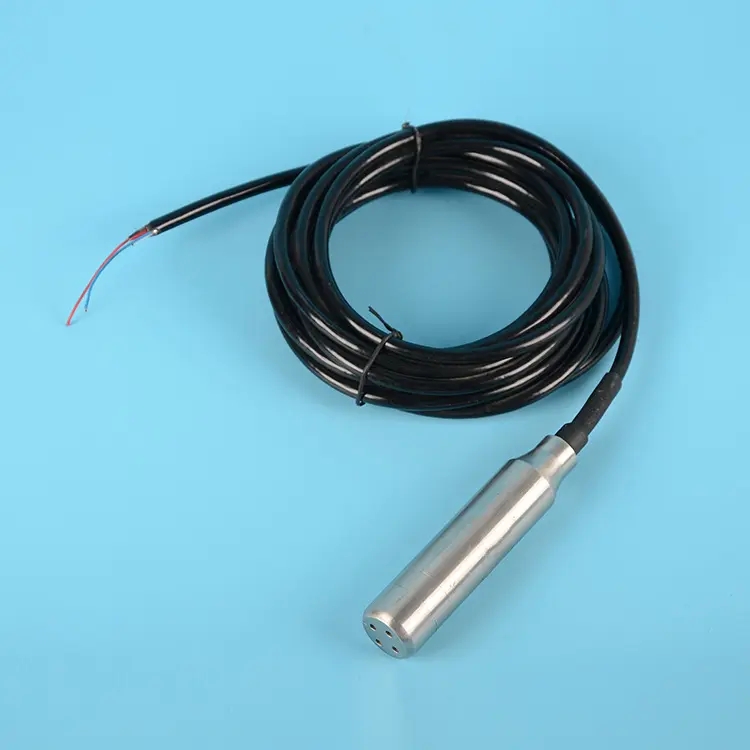

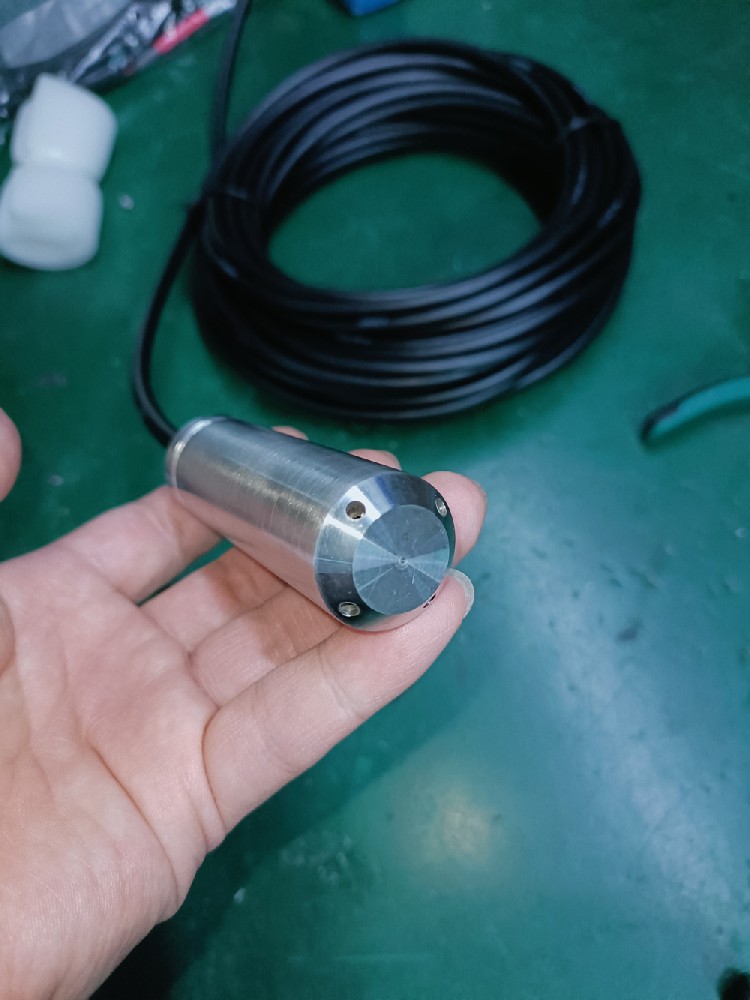

1. Гидростатический датчик уровня жидкости

Гидростатический датчик уровня жидкости работает по принципу, согласно которому статическое давление жидкости пропорционально высоте жидкости. Когда датчик уровня жидкости (датчик) помещается в измеряемую жидкость на определенной глубине, давление на поверхность жидкости датчика можно рассчитать по формуле, которая связана с плотностью жидкости, ускорением силы тяжести и глубиной датчика в жидкости. Датчик вводит давление жидкости в камеру положительного давления через воздухопроводящую нержавеющую сталь, и в то же время атмосферное давление на поверхности жидкости подключается к камере отрицательного давления датчика, чтобы противодействовать атмосферному давлению на задней стороне датчика, чтобы измерить точное статическое давление жидкости. Этот сигнал давления преобразуется и компенсируется в выходной сигнал тока (например, 4-20 мА), который используется для указания высоты уровня жидкости.

2. Датчик уровня жидкости поплавкового типа

Датчик уровня жидкости поплавкового типа использует принцип, по которому поплавок поднимается и опускается вместе с уровнем жидкости для определения уровня жидкости. Поплавок обычно оснащен магнитными материалами или электронными компонентами, когда поплавок поднимается и опускается вместе с изменением уровня жидкости, он приводит в действие внутренние магнитные материалы или электронные компоненты для создания соответствующих изменений сигнала. Эти изменения сигнала могут быть преобразованы в индикацию уровня жидкости после обработки. Датчик уровня жидкости поплавкового типа характеризуется простой конструкцией и высокой надежностью.

3. Емкостный датчик уровня жидкости

Емкостный датчик уровня жидкости использует изменение значения емкости между измеряемой средой и зондом датчика для определения уровня жидкости. Когда уровень жидкости повышается, диэлектрическая проницаемость между измеряемой средой и зондом изменяется, что приводит к изменению значения емкости. Это изменение значения емкости преобразуется и компенсируется схемой для индикации уровня жидкости. Емкостный датчик уровня жидкости обладает характеристиками бесконтактного измерения, высокой точностью и хорошей надежностью.

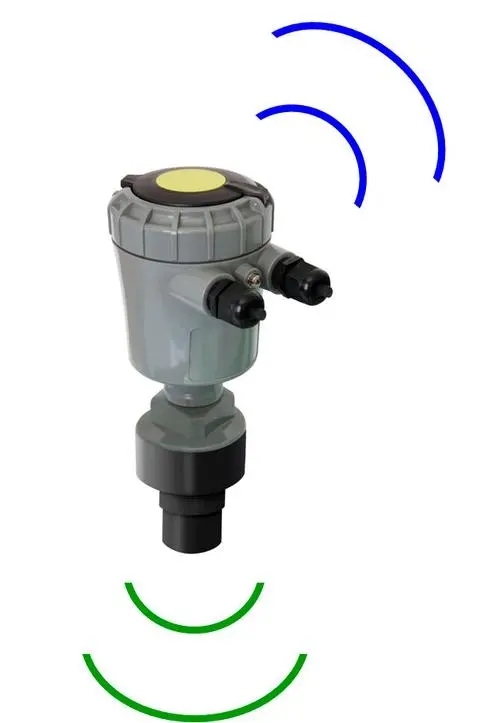

4. Ультразвуковой датчик уровня жидкости

Ультразвуковой датчик уровня жидкости измеряет уровень жидкости, передавая ультразвуковые импульсы на поверхность жидкости и принимая их отраженную волну. Датчик передает ультразвуковые импульсы и принимает отраженные волны через определенный промежуток времени, и эта разница во времени пропорциональна расстоянию от уровня жидкости до датчика. Эта разница во времени пропорциональна расстоянию от поверхности жидкости до датчика. Измеряя эту разницу во времени и вычисляя ее, можно получить высоту уровня жидкости. Ультразвуковой датчик уровня жидкости характеризуется бесконтактным измерением, широким диапазоном измерений и высокой точностью.

5. Оптический датчик уровня жидкости

Оптический датчик уровня жидкости использует принцип отражения или преломления света на границе раздела между жидкостью и воздухом для определения уровня жидкости. Датчик излучает световой луч к поверхности материала и регистрирует свет, отраженный или преломленный от поверхности фотоэлементом или другим компонентом. Высота уровня жидкости определяется на основе изменения освещенности. Оптический датчик уровня жидкости характеризуется быстрым временем отклика и высокой точностью.

Как выбрать датчик уровня жидкости?

Выбор правильного датчика уровня жидкости — это процесс, который учитывает ряд факторов. Вот некоторые ключевые шаги и соображения, которые помогут вам выбрать правильный датчик уровня жидкости:

1. Определите требования к измерениям:

   - Измерительная среда: тип измеряемой жидкости (например, вода, масло, кислотно-щелочной раствор и т. д.).

   - Диапазон измерения: максимальная и минимальная высота измерения жидкости.

   - Точность измерения: желаемая точность измерения или разрешение.

2. Условия окружающей среды:

   - Температура: температура окружающей среды, при которой работает датчик.

   - Давление: Давление в сосуде, где находится жидкость.

   - Коррозионная активность: является ли жидкость едкой или нет, и требуется ли датчик, изготовленный из специального материала.

3. Тип датчика:

   - Контактный и бесконтактный: выбирается в зависимости от того, требуется ли прямой контакт с жидкостью.

   - Поплавковый тип, емкостный тип, ультразвуковой тип и т. д.: выбирайте в зависимости от различных принципов работы и сценариев применения.

4. Выходной сигнал:

   - Аналоговый сигнал (например, 4-20 мА) или цифровой сигнал (например, RS485, I2C): выбирайте в соответствии с потребностями системы управления и контрольно-измерительного оборудования.

5. Способ монтажа:

   - Боковой монтаж, верхний монтаж или нижний монтаж: выбирайте в зависимости от конструкции контейнера и места установки.

6. Требования к питанию:

   - Проверьте рабочее напряжение и потребляемую мощность датчика, чтобы обеспечить стабильное электропитание на объекте.

7. Сертификация и стандарты:

   - Выбирайте датчики, соответствующие применимым отраслевым стандартам и сертификатам, чтобы гарантировать качество и безопасность.

8. Бюджет и обслуживание:

   - Учитывайте стоимость покупки и обслуживания датчика.

9. Поставщики и послепродажное обслуживание:

   - Выбирайте надежных поставщиков и учитывайте их техническую поддержку и послепродажное обслуживание.

Выполнив указанные выше действия, вы сможете выбрать датчик уровня жидкости, который соответствует вашим конкретным потребностям. Перед принятием окончательного решения лучше всего провести испытания на месте или проконсультироваться со специалистом.

Подводя итог, можно сказать, что датчики уровня жидкости работают по разным принципам, но все они основаны на изменении некоторой физической величины для определения высоты уровня жидкости. На практике каждый датчик уровня жидкости имеет свои особые сценарии применения и преимущества. При выборе необходимо учитывать такие факторы, как характеристики жидкости, диапазон измерения, требования к точности, условия окружающей среды и т. д., чтобы можно было выбрать правильный тип датчика уровня жидкости.
