Что такое ультразвуковой датчик ветра?

Подробное описание  ультразвукового датчика ветра

 1. Определение ультразвукового датчика ветра

Ультразвуковой датчик ветра — это высокоточный датчик, который измеряет скорость и направление ветра, используя разницу во времени распространения ультразвуковых волн. Он излучает и принимает ультразвуковые сигналы и вычисляет изменение во времени распространения ультразвуковых волн в воздухе для оценки скорости и направления ветра. По сравнению с традиционными механическими датчиками ветра (такими как чашечные анемометры или флюгеры) ультразвуковые датчики ветра не имеют движущихся частей, имеют малое время отклика и не требуют особого обслуживания, что делает их пригодными для контроля скорости и направления ветра в сложных условиях.

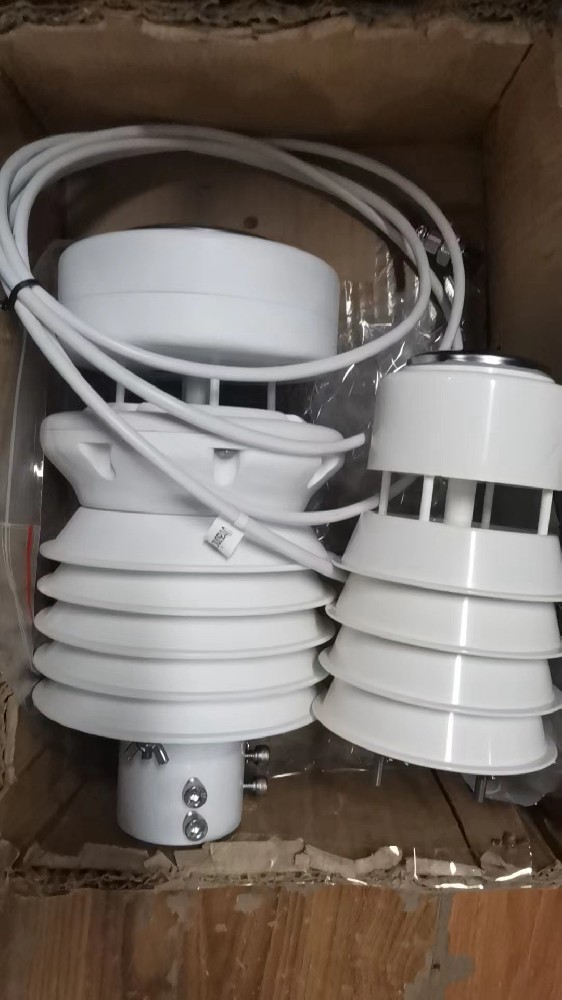

Ультразвуковой датчик скорости и направления ветра	Ультразвуковые метеостанции 5 в 1	Ультразвуковая метеостанция 6 в 1	Ультразвуковая метеостанция « все в одном»

 2. Принцип работы ультразвукового датчика ветра

Принцип работы ультразвукового датчика ветра основан на методе времени пролета ультразвуковых волн. Процесс выглядит следующим образом:

1. Ультразвуковое излучение и прием:

   - Датчик обычно имеет несколько ультразвуковых передатчиков и приемников, расположенных под определенными углами, образуя несколько ультразвуковых путей. Распространенная конфигурация - четыре пары ультразвуковых приемопередатчиков, расположенных в разных направлениях для излучения и приема ультразвуковых сигналов.

2. Измерение разницы во времени:

   - При отсутствии ветра скорость ультразвуковых волн в воздухе постоянна, а время прохождения сигнала от передатчика до приемника также фиксировано.

   - Однако, когда есть ветер, он влияет на скорость распространения ультразвуковой волны. При попутном ветре скорость распространения увеличивается, а время сокращается; при встречном ветре скорость распространения уменьшается, а время увеличивается.

3. Расчет скорости ветра:

   - Измеряя разницу во времени распространения ультразвуковых волн в разных направлениях, датчик может вычислить скорость ветра. В частности, скорость ветра пропорциональна разнице во времени: чем больше разница во времени, тем выше скорость ветра.

4. Расчет направления ветра:

   - Поскольку датчик имеет несколько пар ультразвуковых приемопередатчиков, ориентированных в разных направлениях, он может определять направление ветра, сравнивая разницу во времени в разных направлениях. Используя тригонометрические функции, датчик может точно вычислить угол направления ветра.

5. Температурная компенсация:

   - Скорость распространения ультразвуковых волн зависит от температуры. Поэтому датчик обычно оснащается датчиком температуры для измерения температуры окружающей среды в реальном времени и корректировки времени распространения ультразвука в соответствии с изменениями температуры для обеспечения точности измерений скорости и направления ветра.

6. Эффект Доплера (необязательно):

   - В некоторых современных ультразвуковых датчиках ветра эффект Доплера может использоваться для дальнейшего повышения точности измерений. Когда ветер перемещает мелкие частицы в воздухе, частота принимаемого ультразвукового сигнала изменяется. Этот сдвиг частоты может использоваться для более точного измерения скорости ветра.

 3. Функции ультразвукового датчика ветра

Основная функция ультразвукового датчика ветра — предоставление высокоточных данных о скорости и направлении ветра. Он широко используется в таких областях, как метеорология, мониторинг окружающей среды, транспорт и сельское хозяйство. Его конкретные функции включают:

1. Мониторинг в реальном времени:

   - Датчик может непрерывно и в режиме реального времени отслеживать скорость и направление ветра, предоставляя точные метеорологические данные для прогнозирования погоды, исследования климата и многого другого.

2. Высокоточное измерение:

   - По сравнению с традиционными механическими датчиками ветра ультразвуковые датчики ветра обеспечивают более высокую точность измерений, особенно в условиях слабого ветра, где они сохраняют высокую чувствительность.

3. Отсутствие движущихся частей:

   - Поскольку в нем нет движущихся частей, ультразвуковой датчик ветра менее подвержен износу, коррозии или другим механическим проблемам. Это делает его пригодным для длительного использования на открытом воздухе с низкими потребностями в обслуживании.

 4. Быстрый ответ:

   - Ультразвуковые датчики ветра имеют очень малое время отклика, что позволяет им быстро фиксировать изменения скорости и направления ветра, что особенно полезно в приложениях, требующих быстрой реакции.

5. Сильная защита от помех:

   - Ультразвуковой датчик ветра не подвержен влиянию электромагнитных помех, пыли, дождя, снега и других факторов окружающей среды, что делает его стабильным в суровых погодных условиях.

6. Многопараметрический вывод:

   - Помимо скорости и направления ветра, некоторые ультразвуковые датчики ветра могут также измерять другие метеорологические параметры, такие как температура и влажность, предоставляя более полные данные об окружающей среде.

 4. Применение ультразвуковых датчиков ветра

Ультразвуковые датчики ветра, обладающие высокой точностью, быстрым реагированием и отсутствием движущихся частей, широко используются в следующих областях:

1. Метеорологические станции :

   - Функция: используется на метеорологических станциях для мониторинга скорости и направления ветра в режиме реального времени, предоставляя точные данные для прогнозирования погоды и климатических исследований.

   - Преимущества: Высокая точность измерений, возможность стабильной работы даже в экстремальных погодных условиях, обеспечение непрерывности и точности данных.

2. Аэропорты:

   - Функция: предоставляет данные о скорости и направлении ветра в режиме реального времени для управления воздушным движением, обеспечивая безопасный взлет и посадку, особенно при сильном ветре, проливном дожде и других экстремальных погодных условиях.

   - Преимущества: быстрая реакция, быстрое определение изменений скорости и направления ветра, что помогает пилотам принимать обоснованные решения.

3. Порты:

   - Функция: отслеживает изменения скорости и направления ветра в портовых зонах для обеспечения безопасности погрузочно-разгрузочных работ на судах, предотвращая несчастные случаи, вызванные неблагоприятными погодными условиями.

   - Преимущества: Устойчив к ударам молнии и коррозии, что делает его пригодным для длительного использования в прибрежных районах.

4. Ветряные электростанции:

   - Функция: используется в системах управления ветряными турбинами для мониторинга скорости и направления ветра в режиме реального времени, оптимизируя эффективность работы ветряных турбин и увеличивая выработку электроэнергии.

   - Преимущества: отсутствие движущихся частей, возможность длительного использования на открытом воздухе, низкие требования к техническому обслуживанию, сокращение времени простоя.

5. Мосты и автомагистрали:

   - Функция: отслеживает скорость и направление ветра вблизи мостов и автомагистралей для предотвращения дорожно-транспортных происшествий, вызванных сильным ветром, и обеспечения безопасности дорожного движения.

   - Преимущества: быстрое реагирование, быстрое определение изменений ветровых условий, поддержка управления дорожным движением в реальном времени в интеллектуальных транспортных системах.

6. Морские платформы:

   - Функция: используется на морских платформах, буях и других устройствах для мониторинга скорости и направления ветра над морем, помогая исследователям изучать характеристики морского климата.

   - Преимущества: водонепроницаемый и пыленепроницаемый, способен стабильно работать в течение длительного времени в суровых условиях, таких как влажность и соляной туман.

7. Мониторинг окружающей среды:

   - Функция: используется для мониторинга качества воздуха, отслеживания источников загрязнения и оценки влияния ветра на рассеивание загрязняющих веществ, поддержки принятия решений по охране окружающей среды.

   - Преимущества: Широкий диапазон измерений, подходит для различных сложных условий окружающей среды, поддерживает долгосрочный непрерывный мониторинг.

8. Сельское хозяйство:

   - Функция: используется в теплицах, садах и других сельскохозяйственных угодьях для мониторинга изменений скорости и направления ветра, помогая фермерам оптимизировать орошение, внесение удобрений и другие операции для повышения урожайности.

   - Преимущества: поддерживает удаленный мониторинг и автоматизацию, позволяя фермерам просматривать данные о ветре в режиме реального времени на мобильных устройствах или компьютерах и соответствующим образом корректировать меры управления.

Конкретные варианты использования в сельском хозяйстве:

   8.1 Точное орошение и внесение удобрений:

   - Ультразвуковые датчики ветра отслеживают скорость ветра и в сочетании с другими метеорологическими параметрами (такими как температура и влажность) помогают фермерам оценить скорость испарения и диффузии воды, оптимизировать графики орошения и сократить потери воды.

   - Скорость ветра напрямую влияет на рассеивание пестицидов и удобрений, а регулировка времени и объема распыления на основе данных о скорости ветра позволяет повысить эффективность использования пестицидов и одновременно сократить использование химикатов.

    8.2 Контроль среды выращивания сельскохозяйственных культур:

   - В теплицах или интеллектуальных сельскохозяйственных средах ультразвуковые датчики ветра контролируют внутренний микроклимат, обеспечивая необходимую скорость ветра для вентиляции и обмена CO2, что имеет решающее значение для борьбы с вредителями и содействия здоровому росту сельскохозяйственных культур.

   8.3 Раннее оповещение о вредителях и болезнях:

   - Ветер является важным фактором распространения возбудителей болезней и вредителей сельскохозяйственных культур. Контролируя скорость и направление ветра, фермеры могут предсказать потенциальное распространение болезней и вредителей, что позволяет вмешаться на ранней стадии и сократить ущерб сельскохозяйственным культурам.

    8.4 Навигация и управление для интеллектуальной сельскохозяйственной техники:

   - В автоматизированной сельскохозяйственной технике, такой как интеллектуальные системы распыления или дроны, ультразвуковые датчики ветра регулируют направление и скорость распыления в режиме реального времени, обеспечивая равномерное внесение и избегая неравномерного покрытия, вызванного изменением направления ветра.

 8.5 Точное распыление:

   - Объединяя данные GPS и скорости ветра, сельскохозяйственные беспилотники или наземные транспортные средства могут динамически корректировать режимы распыления, чтобы гарантировать внесение нужного количества пестицидов или удобрений в нужных областях, сводя к минимуму загрязнение окружающей среды.

   8.6 Мониторинг созревания урожая:

   - Хотя это и не является прямым применением ультразвуковых датчиков ветра, мониторинг влияния скорости ветра на климатические условия помогает косвенно оценить созревание урожая, например, прогнозировать естественную ветровую сушку или скорость созревания плодовых культур.

9. Научные исследования:

   - Функция: используется в таких областях, как метеорология, гидродинамика и экология, для проведения исследовательских экспериментов, предоставляя точные данные о скорости и направлении ветра для поддержки научных исследований.

   - Преимущества: Высокая точность измерений, гарантирующая получение точных и надежных экспериментальных данных и предлагающая различные форматы выходных данных для бесшовной интеграции с другими экспериментальными устройствами.

 10. Спортивные мероприятия:

    - Функция: используется в таких видах спорта, как парусный спорт и кайтсерфинг, для предоставления данных о ветре в реальном времени, влияющих на стратегические решения.

    - Преимущества: Высокая точность и быстрая реакция, помогающие спортсменам корректировать свои стратегии в зависимости от скорости и направления ветра для улучшения результатов.

Заключение

Ультразвуковой датчик ветра — это высокоточное устройство измерения скорости и направления ветра, работающее на основе метода разности времени распространения ультразвука, который имеет такие преимущества, как отсутствие подвижных частей, быстрая скорость реагирования, низкие требования к обслуживанию и высокая помехоустойчивость. Он может контролировать скорость и направление ветра в реальном времени и непрерывно, и широко используется во многих областях, таких как метеорология, транспорт, сельское хозяйство и научные исследования. По сравнению с традиционными механическими датчиками ветра ультразвуковые датчики ветра превосходят по точности, стабильности и адаптивности, особенно подходят для длительного использования в суровых климатических условиях.

С непрерывным прогрессом технологий область применения ультразвуковых датчиков ветра будет и дальше расширяться, становясь важным инструментом для современного мониторинга погоды и мониторинга окружающей среды. В будущем ультразвуковые датчики ветра продолжат способствовать интеллектуальному развитию сельского хозяйства, энергетики, транспорта и других отраслей промышленности, предоставляя более точную и надежную поддержку метеорологических данных.
