Датчик ветра Анемометр

Обзор  датчика ветра (анемометра)

Определение датчика ветра (анемометра)

Датчик ветра , обычно называемый анемометром , — это прибор, используемый для измерения скорости и направления ветра. Он играет важную роль в таких областях, как метеорология, мониторинг окружающей среды, авиация, морская навигация, сельское хозяйство, городское планирование и возобновляемая энергия (например, энергия ветра). Данные, предоставляемые датчиком ветра, помогают лицам, принимающим решения, и исследователям понимать атмосферные условия и оптимизировать операции и проекты.

Классификация и принципы работы анемометров ветра

Ветровые анемометры можно классифицировать на различные типы в зависимости от принципа измерения и конструкции:

1. Механический датчик ветра

   - Чашечный анемометр

     - Описание: Один из наиболее распространенных типов анемометров , состоящий из набора из трех или четырех чашек, установленных на раме под определенным углом (например, 120°). Чашки вращаются под воздействием ветра, причем скорость вращения пропорциональна скорости ветра.

     - Преимущества: Простая конструкция, долговечность, широко используется на метеорологических станциях.

     - Недостатки: Механический износ может со временем снизить точность; имеет минимальную начальную скорость ветра, ниже которой измерения невозможны; чувствителен к песку, снегу или агрессивным средам.

     - Принцип работы: Чашки захватывают ветер, заставляя компонент вращаться. Скорость вращения измеряется магнитным или оптическим энкодером, который преобразует вращение в электрический сигнал, пропорциональный скорости ветра.

    - Крыльчатый анемометр

     - Описание: Этот тип анемометра измеряет как скорость, так и направление ветра. Обычно он имеет лопасть, ориентированную по направлению ветра, и пропеллер или чашечный компонент, который измеряет скорость ветра.

     - Преимущества: Предоставляет данные о скорости и направлении ветра, подходит для применения вне помещений.

     - Недостатки: механические части изнашиваются, а точность может снизиться в условиях турбулентности.

     - Принцип работы: флюгер выравнивается по направлению ветра, в то время как пропеллер или чашечный компонент вращаются. Скорость вращения измеряется аналогично чашечному анемометру, а флюгер предоставляет данные о направлении.

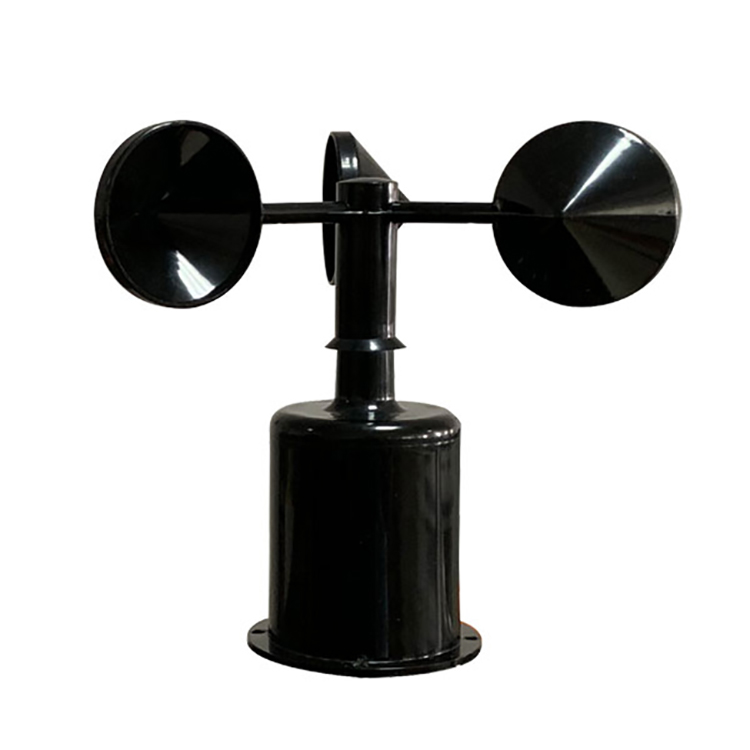

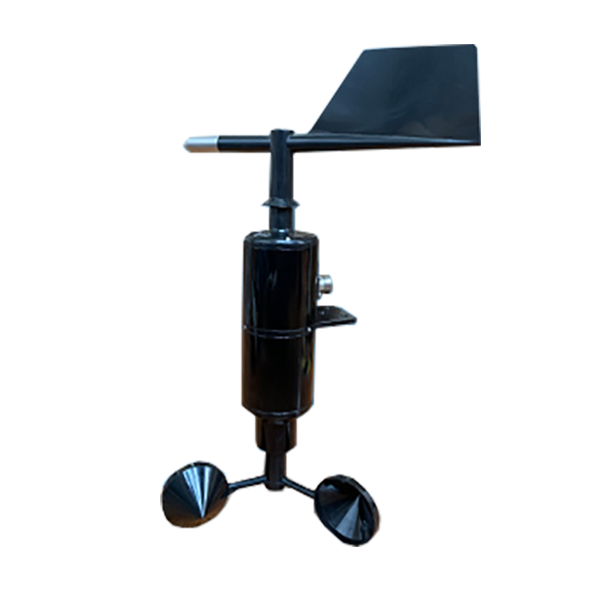

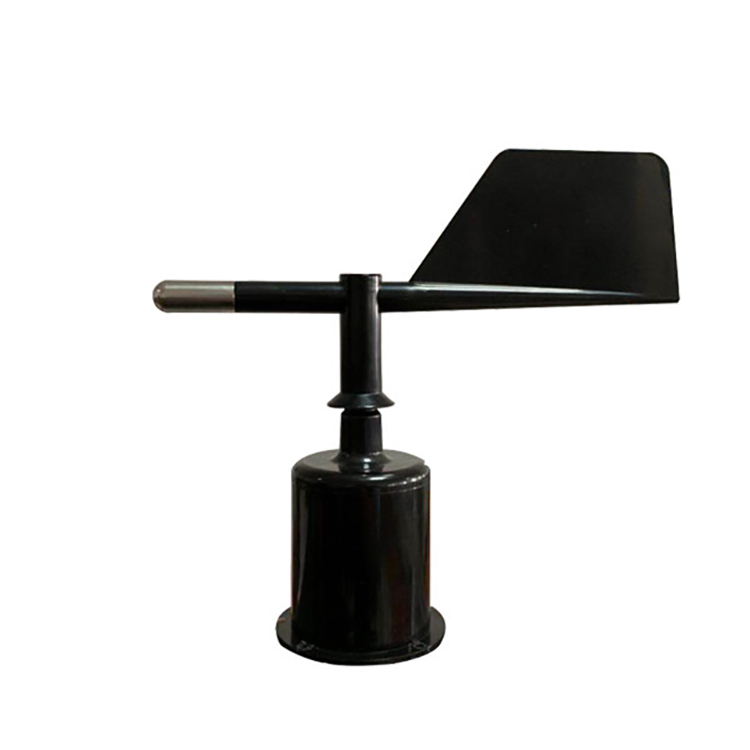

Датчик направления ветра	Датчик скорости ветра	Механический трехчашечный датчик скорости и направления ветра

2. Ультразвуковой датчик ветра

   - Описание: Измеряет скорость и направление ветра, вычисляя время, необходимое ультразвуковым волнам для прохождения между парами преобразователей. Разница во времени прохождения между противоположными путями используется для определения скорости и направления ветра.

   - Преимущества: отсутствие движущихся частей, большая прочность, меньшие затраты на техническое обслуживание и более длительный срок службы; высокая точность и стабильность, не подверженность механическому износу; широкий диапазон измерений от нулевой скорости ветра до высоких скоростей ветра; быстрый отклик, подходит для измерения мгновенной скорости ветра; многофункциональность, измерение скорости и направления ветра с точностью 360°; хорошо работает в суровых условиях и менее подвержен загрязнению.

   - Недостатки: более совершенная технология, как правило, более высокие первоначальные инвестиционные затраты; электронные компоненты могут быть чувствительны к экстремальным температурам или электромагнитным помехам; требуется более сложная обработка сигналов с более высокими требованиями как к программному обеспечению, так и к оборудованию.

   - Принцип работы: ультразвуковые волны распространяются между парой преобразователей. Время, необходимое волнам для прохождения в противоположных направлениях, зависит от скорости и направления ветра. Измеряя разницу во времени, датчик ветра вычисляет как скорость, так и направление ветра.

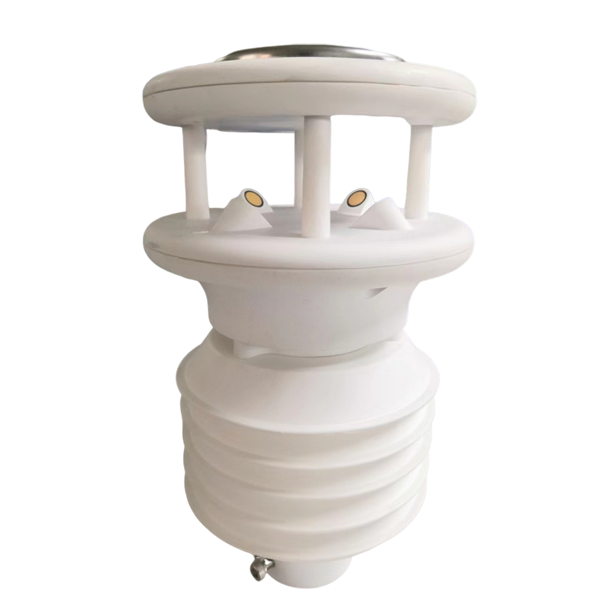

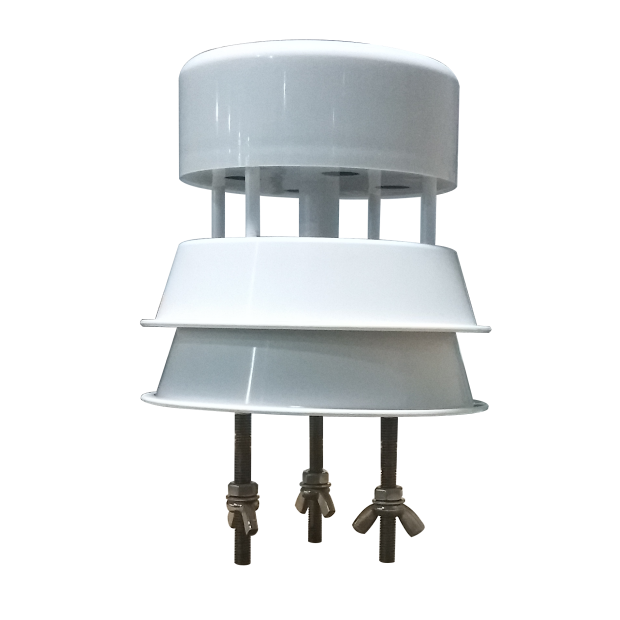

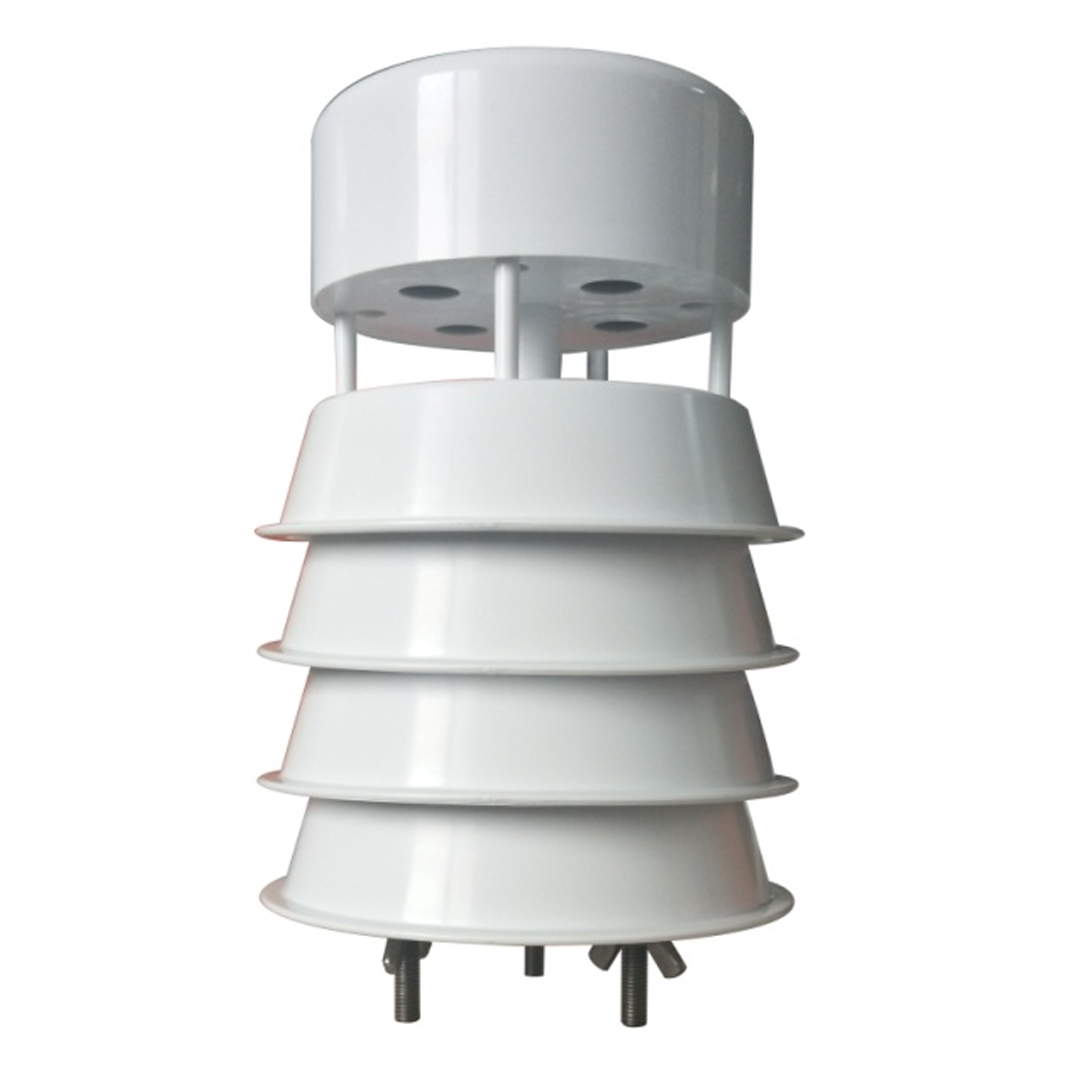

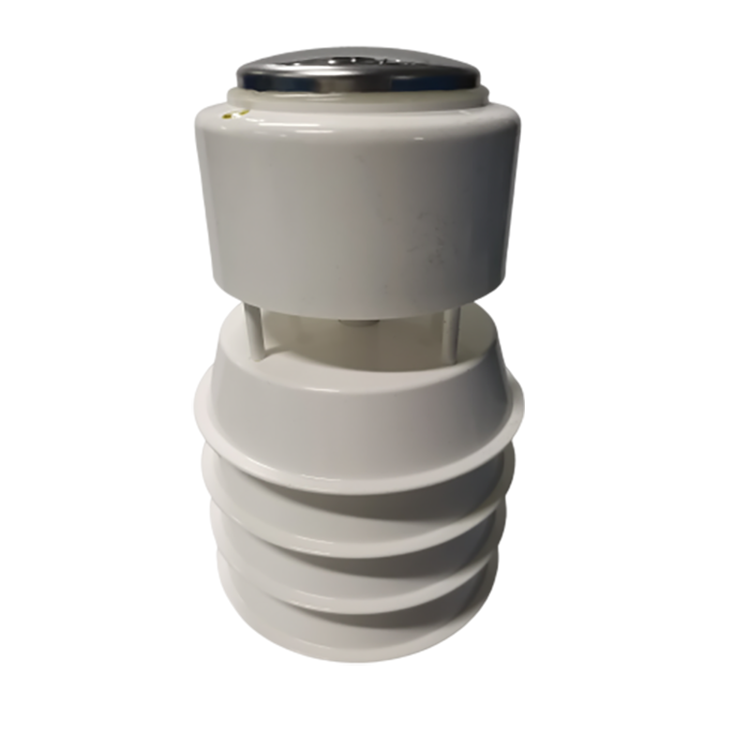

Ультразвуковой датчик скорости и направления ветра	Ультразвуковые метеостанции 5 в 1	Ультразвуковая метеостанция 6 в 1	Ультразвуковая метеостанция « все в одном»

3. Термоанемометр

   - Описание: Использует тонкую проволоку, нагреваемую электрическим током. Когда воздух проходит по проволоке, она охлаждается, а изменение температуры пропорционально скорости ветра. Анемометр регулирует ток для поддержания постоянной температуры, что позволяет ему вычислять скорость ветра.

   - Преимущества: Высокая точность, особенно подходит для измерения очень слабых скоростей ветра, быстрое время отклика.

   - Недостатки: Хрупкий, чувствителен к загрязняющим веществам, не подходит для использования на открытом воздухе.

   - Принцип работы: Нагретый провод охлаждается ветром, а степень охлаждения пропорциональна скорости ветра. Анемометр регулирует ток для поддержания постоянной температуры, а требуемый ток используется для расчета скорости ветра.

4. Лазерный доплеровский анемометр

   - Описание: Использует лазерный свет и обнаруживает доплеровский сдвиг частоты рассеянного света от частиц в воздухе для измерения скорости ветра. Он обеспечивает высокую точность и может измерять скорость ветра в нескольких направлениях одновременно.

   - Преимущества: Чрезвычайно высокая точность и разрешение, неинтрузивное измерение.

   - Недостатки: Дороговизна и сложность, обычно используется в лабораторных условиях или специализированных приложениях.

   - Принцип работы: лазерный луч разделяется на два луча, которые пересекаются в точке в воздухе. Частицы в воздухе рассеивают свет, и путем измерения сдвига частоты (доплеровского сдвига) в рассеянном свете определяются скорость и направление ветра.

5. Анемометр с трубкой Пито

   - Описание: Измеряет скорость ветра, определяя разницу между статическим и динамическим давлением. Обычно используется в авиации и промышленности.

   - Преимущества: Простота и надежность, широко применяется в системах авиационной и промышленной вентиляции.

   - Недостатки: Не подходит для измерения слабой скорости ветра, требует калибровки для точных показаний.

   - Принцип работы: трубка Пито измеряет разницу между статическим давлением (давлением, когда воздух неподвижен) и динамическим давлением (давлением, вызванным движущимся воздухом). Принцип Бернулли используется для расчета скорости ветра по этой разнице давлений.

Применение анемометров ветра

Ветровые анемометры играют важную роль в различных отраслях промышленности и применениях, предоставляя ценные данные для принятия решений, безопасности и эффективности. Некоторые ключевые применения включают:

 1. Метеорология и прогнозирование погоды

   - Роль: Ветровые анемометры необходимы на метеорологических станциях, предоставляя данные в реальном времени о скорости и направлении ветра. Эта информация используется для прогнозирования погодных условий, отслеживания штормов и выдачи предупреждений об опасных погодных явлениях.

   - Преимущества: Точный и непрерывный сбор данных поддерживает как долгосрочные климатические исследования, так и краткосрочное прогнозирование погоды.

 2. Авиация

   - Роль: Ветровые анемометры используются в аэропортах для мониторинга ветровых условий, обеспечивая безопасный взлет и посадку. Пилоты полагаются на данные о ветре, чтобы корректировать планы полета и избегать опасных условий, таких как боковой ветер или порывы.

   - Преимущества: данные в режиме реального времени помогают пилотам принимать обоснованные решения, повышая безопасность и эффективность полетов.

3. Морское судоходство

   - Роль: Суда и морские платформы используют ветровые анемометры для мониторинга ветровых условий, помогая навигаторам планировать маршруты и избегать опасной погоды. Данные о ветре также важны для безопасности на море и оперативного планирования.

   - Преимущества: Постоянный мониторинг ветровых условий обеспечивает безопасную и эффективную навигацию и операции на море.

4. Ветроэнергетика

   - Роль: Ветряные электростанции используют анемометры для оптимизации производительности ветровых турбин. Точные данные о скорости и направлении ветра помогают операторам регулировать лопасти турбин для максимизации выработки энергии и минимизации износа.

   - Преимущества: повышение энергоэффективности, снижение затрат на техническое обслуживание и увеличение срока службы турбины.

5. Мониторинг окружающей среды

   - Роль: Ветровые анемометры используются в экологических исследованиях для мониторинга качества воздуха, рассеивания загрязняющих веществ и изменения климата. Данные о ветре помогают исследователям понять, как распространяются загрязняющие вещества и как ветровые режимы влияют на местные экосистемы.

   - Преимущества: Поддержка усилий по охране окружающей среды и предоставление ценных данных для разработки политики и мер по охране природы.

6. Сельское хозяйство

   - Роль: Фермеры используют ветровые анемометры для мониторинга ветровых условий в теплицах, садах и на открытых полях. Данные о ветре помогают фермерам управлять орошением, защищать урожай от повреждений ветром и оптимизировать графики посадки и сбора урожая.

   - Преимущества: повышение урожайности, снижение расхода воды и улучшение борьбы с вредителями и болезнями.

7. Строительство и гражданское проектирование

   - Роль: Ветровые анемометры используются на строительных площадках, особенно для высотных зданий, мостов и кранов. Данные о ветре помогают обеспечить безопасность рабочих и предотвратить повреждение оборудования.

   - Преимущества: снижение риска несчастных случаев и задержек, обеспечение своевременного завершения проектов.

Сравнение механических и ультразвуковых датчиков ветра:

1. Интуиция:

 Механические датчики ветра используют традиционные конструкции, такие как трехчашечные анемометры или спиральные лопасти. Принцип прост и интуитивно понятен, его легко понять и обслуживать. Пользователи могут напрямую наблюдать вращение чаш или лопастей ветра, что помогает им понять принцип работы.

С другой стороны, ультразвуковые датчики ветра работают на основе разницы во времени распространения ультразвуковых волн для измерения скорости и направления ветра. Технология более продвинутая, но принцип более сложный, и обычному пользователю может быть сложно интуитивно понять, как это работает.

 2. Первоначальная стоимость:

Механические датчики ветра имеют относительно простой процесс производства и низкую стоимость материалов, что снижает их первоначальную стоимость покупки и делает их подходящими для приложений с ограниченным бюджетом.

 Ультразвуковые датчики ветра используют более совершенную электронику и сложные алгоритмы обработки сигналов, что приводит к более высоким производственным затратам и, следовательно, более высокой первоначальной цене покупки.

 3. Требования к техническому обслуживанию:

Механические датчики ветра содержат подвижные части (например, ветровые чашки и подшипники), которые со временем изнашиваются и требуют регулярного обслуживания и калибровки для обеспечения точности измерений. В суровых условиях частота обслуживания может увеличиваться.

Ультразвуковые датчики ветра не имеют подвижных частей, что снижает вероятность механического износа. В результате они требуют меньшего обслуживания и хорошо подходят для долгосрочного, необслуживаемого мониторинга окружающей среды.

4. Минимальный предел скорости ветра при запуске:

Механические датчики ветра имеют минимальный предел скорости ветра при запуске, обычно около 0,5 м/с. Если скорость ветра падает ниже этого значения, ветровые чашки или лопасти не могут начать вращаться, что делает невозможным точное измерение скорости ветра в условиях слабого ветра.

 Ультразвуковые датчики ветра могут точно измерять скорость ветра от нулевой до высокой, что делает их особенно подходящими для приложений, требующих регистрации незначительных изменений ветра, таких как метеорологические исследования, сельскохозяйственный мониторинг и т. д.

 5. Точность:

 Точность механических датчиков ветра имеет тенденцию к снижению со временем, в первую очередь из-за износа и старения механических компонентов. Таким образом, они требуют регулярной калибровки для поддержания точности измерений после длительного использования.

 Ультразвуковые датчики ветра, не зависящие от механического движения, не подвержены механическому износу и могут предоставлять стабильные и высокоточные данные о скорости и направлении ветра, что делает их пригодными для применений с высокими требованиями к точности.

 6. Скорость отклика:

 Механические датчики ветра имеют относительно медленную скорость отклика, особенно при измерении мгновенной скорости ветра. Могут быть задержки, поскольку механическим компонентам требуется время для достижения стабильной скорости вращения.

 Ультразвуковые датчики ветра имеют быстрый отклик и могут улавливать изменения скорости ветра за короткий промежуток времени. Эта функция особенно полезна для измерения мгновенной скорости ветра и порывов, например, в авиации, морском судоходстве и подобных областях.

 7. Универсальность:

 Механические датчики ветра обычно измеряют только скорость ветра, а некоторые модели добавляют флюгер для измерения направления ветра. Однако диапазон измерения направления ограничен, обычно 180° или 360°, в зависимости от конструкции.

 Ультразвуковые датчики ветра могут одновременно измерять скорость и направление ветра и выполнять измерения на 360° без каких-либо угловых ограничений, обеспечивая большую функциональность и гибкость, что делает их подходящими для приложений, требующих комплексных данных о ветровом поле.

 8. Адаптивность к окружающей среде:

 Механические датчики ветра чувствительны к пыли, снегу или коррозионным средам. Длительное воздействие таких условий может привести к повреждению или ухудшению механических компонентов, что повлияет на точность измерений.

 Ультразвуковые датчики ветра обладают высокой степенью адаптации к окружающей среде и могут работать в суровых погодных условиях, не подвергаясь воздействию загрязнений или коррозии, что делает их идеальными для использования в экстремальных условиях, например, на морских платформах или горных метеостанциях.

 9. Сложность:

 Механические датчики ветра относительно просты в конструкции и эксплуатации. Для их установки и использования пользователям не нужны продвинутые знания в области электроники, что делает их подходящими для приложений с более низкими техническими требованиями.

 Ультразвуковые датчики ветра требуют более сложной электронной обработки сигнала и поддержки программного обеспечения, что означает, что они имеют более высокие требования к аппаратному и программному обеспечению. Они лучше подходят для пользователей с определенным уровнем технической подготовки или для специализированных областей.

Краткое содержание:

 Анемометры являются важными инструментами для измерения скорости и направления ветра и широко используются в метеорологии, авиации, судоходстве, ветроэнергетике, мониторинге окружающей среды, сельском хозяйстве и других областях. Выбор подходящего типа анемометра зависит от конкретных требований к применению, бюджета и возможностей обслуживания. Механические датчики ветра, благодаря своей простоте и экономичности, по-прежнему занимают место в определенных приложениях, особенно там, где расходы на обслуживание низкие, а требования к точности невысокие. Ультразвуковые датчики ветра с их высокой точностью, низкими требованиями к обслуживанию, широким диапазоном измерений и надежной адаптивностью к окружающей среде лучше подходят для приложений, требующих долгосрочной стабильности и высокоточных данных, таких как метеорологические исследования, оценка ветроэнергетики и точное земледелие.
