Принцип флуоресцентного датчика растворенного кислорода и интеграция RS485

Растворенный кислород является одним из наиболее оперативных показателей качества воды. В аквакультуре это влияет на выживание и кормление животных; в сточных водах влияет на биологическую очистку и энергию воздуходувок; в экологическом мониторинге отражает экологическое состояние.

В спецификациях проекта это требование часто описывается как флуоресцентный датчик растворенного кислорода, датчик RS485 Modbus DO, оптический датчик растворенного кислорода, мониторинг растворенного кислорода в аквакультуре, с такими рабочими контекстами, как мониторинг кислорода в аквакультуре, контроль аэрации сточных вод, мониторинг воды в окружающей среде.

Предыстория проекта и спрос на промышленное применение

Флуоресцентные датчики растворенного кислорода привлекательны для проектов B2B, поскольку они не потребляют кислород, не требуют электролита и менее зависят от потока, чем мембранные электрохимические зонды. Это сокращает объем работ по техническому обслуживанию прудов, аэротенков и полевых станций мониторинга.

Системному интегратору обычно приходится совмещать онлайн-зондирование, проводку в шкафу, защиту поля, сбор данных, логику сигнализации и доступ для обслуживания в одном продукте. Поэтому датчик необходимо оценивать по более чем одному показателю точности: интерфейс, длина кабеля, материал корпуса, метод калибровки, план запасных частей и совместимость с существующей платформой управления — все это влияет на риск проекта.

Позиция продукта в системе мониторинга

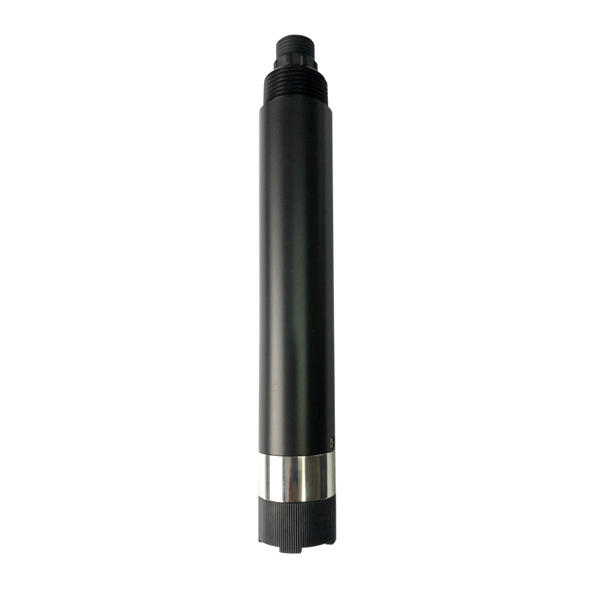

The NiuBoL Флуоресцентный датчик растворенного кислорода устанавливается в водоеме, резервуаре или на пути потока и отправляет данные о концентрации и температуре растворенного кислорода в систему управления. Его можно связать с аэраторами, воздуходувками, сигнализацией или программным обеспечением дистанционного мониторинга.

В полной архитектуре датчик является источником полевых данных, контроллер или шлюз — концентратором данных, а SCADA или облачная платформа — это уровень принятия решений. NiuBoL Датчики подходят для этой многоуровневой структуры, поскольку измеренные значения можно считывать непосредственно посредством цифровой связи, а локальные дисплеи, релейную логику или аналоговые выходы можно добавлять, когда этого требует спецификация предприятия.

Совместимость связи и протоколов

Для реализации проектирования RS485 и Modbus RTU зачастую более важны, чем стиль дисплея прибора. Датчик должен иметь стабильные регистры для измеренных значений, температуры, состояния калибровки и адреса устройства, чтобы PLC, РТУ, РСУ, SCADA сервер или шлюз Интернета вещей могут читать одни и те же данные без переписывания логики управления. Экранированный кабель, правильная полярность A/B, одноточечное заземление и документированные настройки скорости передачи данных сокращают время ввода в эксплуатацию при длинных кабельных трассах. Если для более старого шкафа требуется аналоговый сигнал 4–20 мА, аналоговый сигнал можно сохранить для местного управления, в то время как RS485 Modbus RTU используется для диагностики и удаленного сбора данных.

RS485 Modbus RTU позволяет распределить несколько датчиков растворенного кислорода по прудам, резервуарам или бассейнам. Шлюз или PLC может опрашивать каждый адрес и применять локальную логику сигнализации перед отправкой данных на платформу.

Технические параметры для оценки закупок

Следующие технические параметры взяты из NBL-WQ-DO онлайн-спецификация флуоресцентного датчика растворенного кислорода.

Как измерения поддерживают решения по управлению

Флуоресцентный датчик растворенного кислорода полезен, когда его показания связаны с принятием решения: регулировка дозировки, работа насоса, контроль аэрации, проверка фильтра, сигнализация оператора, карта технического обслуживания или запись соответствия. Во время проверки проекта интегратор должен определить, используется ли измеренное значение для управления с обратной связью, защиты от блокировки, диспетчерской сигнализации или документирования тенденций. Эти варианты влияют на интервал опроса, задержку сигнализации, масштабирование регистров, требования к локальному дисплею и необходимость в шкафу резервных точек отбора проб вручную.

Для многих водных проектов наиболее полезным инженерным результатом является не простое число, а стабильная тенденция. Короткий всплеск может указывать на наличие пузырьков, очистку или повреждение образца; устойчивый дрейф может указывать на химический дисбаланс, загрязнение, биологические изменения или реальное технологическое событие. Сохраняя датчик на документированной карте Modbus, команда проекта может сравнивать показания с расходом, состоянием насоса, скоростью дозирования химикатов и результатами лабораторных проверок. Это упрощает устранение неполадок после передачи, особенно для дистрибьюторов, поддерживающих удаленных клиентов.

Сценарии применения для системных интеграторов

Пруд для аквакультуры и гоночная трасса

Проблема среды сайта: Уровень растворенного кислорода может снижаться ночью, в пасмурную погоду или после высоких кормовых нагрузок.

Схема интеграции системы: Установите флуоресцентные датчики растворенного кислорода в репрезентативных водных зонах и подключите их к контроллерам аэрации.

Доставленная пользовательская ценность: Аэрацию можно планировать на основе фактических данных DO, что снижает риск и одновременно контролирует потребление энергии.

Бассейн для аэрации сточных вод

Проблема среды сайта: Недостаточное содержание растворенного кислорода снижает эффективность очистки, а чрезмерная аэрация приводит к потере энергии.

Схема интеграции системы: Интегрируйте данные DO с управлением вентилятором через PLC или SCADA.

Доставленная пользовательская ценность: Установка может сбалансировать эффективность биологической очистки с потреблением энергии.

Экологический мониторинг поверхностных вод

Проблема среды сайта: Изменение растворенного кислорода указывает на экологическое состояние и органическую нагрузку.

Схема интеграции системы: Разместите датчики растворенного кислорода с температурой и проводимостью на береговой станции или буе.

Доставленная пользовательская ценность: Экологические проекты постоянно получают данные о тенденциях для оценки и предупреждения.

Лабораторные и пилотные системы очистки

Проблема среды сайта: Пилотным реакторам необходимы повторяемые записи растворенного кислорода во время технологических испытаний.

Схема интеграции системы: Используйте выход RS485 Modbus RTU для регистрации DO, температуры и состояния на испытательной платформе.

Доставленная пользовательская ценность: Инженеры могут сравнивать результаты обработки, используя согласованные цифровые данные.

Руководство по выбору

Выбор должен начинаться с цели процесса, а не с изображения в каталоге. Завод, которому необходимо дозирование химикатов с замкнутым контуром, станция мониторинга, которой нужны тренды доказательного качества, и OEM-шкаф, которому нужны повторяемые регистры Modbus, — все они могут выбрать различные механические и выходные конфигурации.

• Выберите диапазон растворенного кислорода и требования к насыщению в зависимости от аквакультуры, сточных вод или использования в окружающей среде.
• Выбирайте положения установки, соответствующие реальному водоему, и избегайте попадания осадка на оптическую крышку.
• Используйте оптический раствор кислорода там, где важны низкие эксплуатационные расходы и отсутствие потребления кислорода.
• Запланируйте замену и очистку оптического колпачка в рамках контракта на обслуживание.
• Интегрируйте DO с температурой, pH и аммиачным азотом для проектов аквакультуры.

Точки оценки дистрибьюторов, OEM и подрядчиков

Для дистрибьютора оценка отличается от контрольного списка лабораторного покупателя. Продукт должен воспроизводиться на многих сайтах клиентов, быть простым для объяснения во время предложения и достаточно понятным для устранения неполадок после продажи. В практическом предложении должна быть указана модель датчика, доступные выходы, аксессуары для установки, вариант кабеля, ожидаемые детали для обслуживания и тип контроллера или шлюза, к которому он может подключаться. Это помогает дистрибьютору отвечать на технические вопросы, не откладывая каждый запрос на полную техническую проверку.

Для OEM-производителей шкафов и инженерных подрядчиков основной проблемой является повторяемость интеграции. Если для датчиков pH, растворенного кислорода, мутности, хлора, твердости или осадка используется одна и та же структура RS485 Modbus RTU, на чертеже шкафа PLC программу и контрольный список ввода в эксплуатацию можно использовать повторно с небольшими изменениями. Это снижает риск реализации проекта и облегчает расширение, когда клиент позже запросит дополнительные точки мониторинга, удаленную загрузку данных или комбинированную станцию ​​контроля качества воды.

Примечания по системной интеграции

Большинство проблем при вводе в эксплуатацию возникает на границе между датчиком и шкафом управления. Следующие проверки помогают дистрибьюторам и интеграторам сократить количество переделок сайта.

• Перед использованием снимите защитный колпачок и не поцарапайте флуоресцентную мембрану.
• Не устанавливайте датчик там, где ил или осадок постоянно покрывают чувствительную поверхность.
• Используйте экранированную проводку связи для длинных кабельных трасс.
• Запишите настройки компенсации солености, если используется соленая вода или солоноватая аквакультура.
• Тренируйте DO вместе с работой аэратора или воздуходувки, чтобы проверить эффект управления.

Документация по закупкам и передача проекта

Заказ на поставку должен включать не только название модели и количество. Для каждого прибора подтвердите измеряемый параметр, диапазон, источник питания, выходной сигнал, длину кабеля, монтажные принадлежности, смачиваемый материал, уровень защиты, калибровочные принадлежности и необходимую документацию. Если проект включает несколько датчиков, список регистров и план адресов следует подготовить до начала подключения шкафа. Это предотвращает дублирование адресов Modbus и помогает PLC инженер резервирует правильные блоки данных.

При передаче владелец должен получить протокол подключения, настройки Modbus, фотографии установки, запись калибровки, интервал очистки, рекомендуемые запасные части и показания приемочных испытаний. Для инженерных подрядчиков эта документация также является коммерческим преимуществом: она показывает, что комплект датчиков был поставлен как интегрированная измерительная подсистема, а не как отдельные части. Для дистрибьюторов тот же файл становится полезным, когда клиент запрашивает замену датчиков, более длинные кабели, разъяснения протокола или дополнительные точки мониторинга через несколько месяцев после первой установки.

Часто задаваемые вопросы

Технические вопросы

В1: Поддерживает ли датчик RS485 Modbus RTU?

Да. Стандартный путь интеграции — RS485 с Modbus RTU, позволяющий подключаться к PLC, РТУ, РСУ, SCADA и шлюзы Интернета вещей, поддерживающие последовательный опрос.

В2: Можно ли установить датчик на открытом воздухе или в погруженном положении?

Соответствующие NiuBoL онлайн-зонды качества воды имеют защиту IP68. Окончательный метод установки должен по-прежнему защищать распределительные коробки, кабельные вводы и входы в шкафы от попадания воды.

В3: Как часто следует проводить калибровку?

Интервал калибровки зависит от качества воды, уровня загрязнения и требуемой достоверности данных. Проекты по управлению питьевой водой и технологическими процессами обычно определяют фиксированный график калибровки, в то время как проекты по очистке сточных вод также могут требовать очистки и калибровки после аномального отклонения.

Вопрос 4: Почему оптический раствор кислорода не требует потока проб?

Метод тушения флуоресценции не потребляет кислород во время измерения, поэтому он не зависит от непрерывного движения образца, как многие электрохимические зонды.

Вопросы выбора

В5: Как мне выбрать между однопараметрическим датчиком и многопараметрической станцией?

Используйте однопараметрический датчик, когда одна управляющая переменная является критической и проводка должна быть простой. Используйте многопараметрическую станцию, когда для принятия рабочих решений необходимо сопоставить данные о pH, ОВП, мутности, растворе кислорода, проводимости или хлоре.

Вопрос 6: Необходим ли по-прежнему сигнал 4–20 мА, если доступен Modbus RTU?

Modbus RTU предпочтителен для цифрового сбора данных и диагностики. 4–20 мА полезен, когда существующий PLC Карта, регистратор или контроллер дозирования принимают только аналоговый входной сигнал.

В7: Какой материал корпуса следует выбрать?

ABS/PC и POM подходят для многих проектов по очистке воды. Нержавеющая сталь 316L предпочтительна, когда предъявляются более высокие требования к механической прочности, коррозионной стойкости или длительной эксплуатации под водой.

В8: Можно ли управлять данными оборудования для аэрации?

Да. Показания DO можно отправлять через Modbus RTU на PLC или логика контроллера для работы аэратора, вентилятора или сигнализации.

Вопросы закупок и проектов

В9: Какую информацию следует отправить перед предложением?

Укажите измеряемый параметр, ожидаемый диапазон, тип воды, температуру, давление, метод установки, длину кабеля, требования к выходу, тип контроллера и укажите, требуется ли таблица данных или карта регистров Modbus.

Вопрос 10: Можно ли NiuBoL поддерживать дистрибьюторов и инженерных подрядчиков интеграционными документами?

Да. Для сдачи проекта, NiuBoL может предоставить технические характеристики, инструкции по подключению, информацию о протоколах и помощь в выборе датчиков, соответствующих шлюзам, ПЛК и платформам мониторинга.

Краткое содержание

Флуоресцентный датчик растворенного кислорода — это практичный цифровой полевой прибор для аквакультуры, аэрации сточных вод и мониторинга окружающей среды. Благодаря RS485 Modbus RTU, защите IP68, автоматической температурной компенсации и низкому энергопотреблению, NiuBoL Датчик DO поддерживает как автономные станции мониторинга, так и более крупные интегрированные системы качества воды.
