Чашечный анемометр и флюгер

Введение в чашечный анемометр

Определение чашечного анемометра :

Чашечный анемометр , также известный как анемометр с чашкой ветра или анемометр с чашкой ветра, является широко используемым прибором для измерения скорости ветра. Чувствительная часть обычно состоит из трех или четырех конических или полусферических пустых чашек, которые закреплены на кронштейне в форме трезубца под углом 120° друг к другу или на крестообразном кронштейне под углом 90° друг к другу, а вогнутые поверхности чашек расположены в одном направлении.

Принцип работы чашечного анемометра:

Чашечный анемометр, также известный как вращающийся чашечный анемометр или анемометр Робинсона, представляет собой механический прибор для измерения скорости ветра. Он состоит из трех или четырех полусферических или конических чашек, закрепленных на свободно вращающемся валу. Когда дует ветер, чашки подвергаются воздействию силы ветра и начинают вращаться, и чем больше скорость ветра, тем выше скорость чашек. Скорость вращения чашки (т. е. количество оборотов в секунду) прямо пропорциональна скорости ветра, поэтому скорость ветра можно определить, измерив скорость вращения чашки. Когда чаша ветра вращается, она приводит в движение коаксиальный многозубчатый отрезной диск или магнитный стержень, а затем через цепь производит и скорость вращения чаши ветра пропорциональна импульсному сигналу, сигнал подсчитывается счетчиком и преобразуется в фактическое значение скорости ветра.

Роль чашечного анемометра:

Основная роль чашечного анемометра заключается в точном измерении скорости ветра для метеорологических наблюдений, ветроэнергетики, аэрокосмической отрасли, мониторинга окружающей среды и других областей для предоставления важной метеорологической поддержки данных. Точность его измерения напрямую влияет на принятие решений и суждения в смежных областях.

1. Измерение скорости ветра: предоставление данных о скорости ветра, обычно используемых в метеорологии и мониторинге окружающей среды.

2. Регистрация данных: данные об изменении скорости ветра могут быть зарегистрированы и сохранены электронными устройствами.

Сценарии применения чашечного анемометра:

Наблюдение за погодой: на метеостанциях чашечный анемометр является одним из важных инструментов для измерения скорости ветра, предоставляя основные данные для прогнозирования погоды и исследования климата.

Ветроэнергетика: В области ветроэнергетики чашечные анемометры используются для контроля изменений скорости ветра с целью обеспечения стабильной работы ветряных турбин и оптимизации эффективности выработки электроэнергии.

Авиация и космонавтика: В аэрокосмической отрасли чашечные анемометры используются для измерения скорости ветра вокруг самолета, что обеспечивает важную гарантию безопасности полетов.

Мониторинг окружающей среды: В области мониторинга окружающей среды чашечные анемометры могут использоваться для измерения изменений скорости ветра в атмосфере, предоставляя данные для защиты окружающей среды и управления ею.

Сельское хозяйство: руководство защитой сельскохозяйственных культур и управлением орошением.

Научные исследования: исследования в области физики атмосферы, климатологии и т. д.

Введение в флюгер

Основное определение:

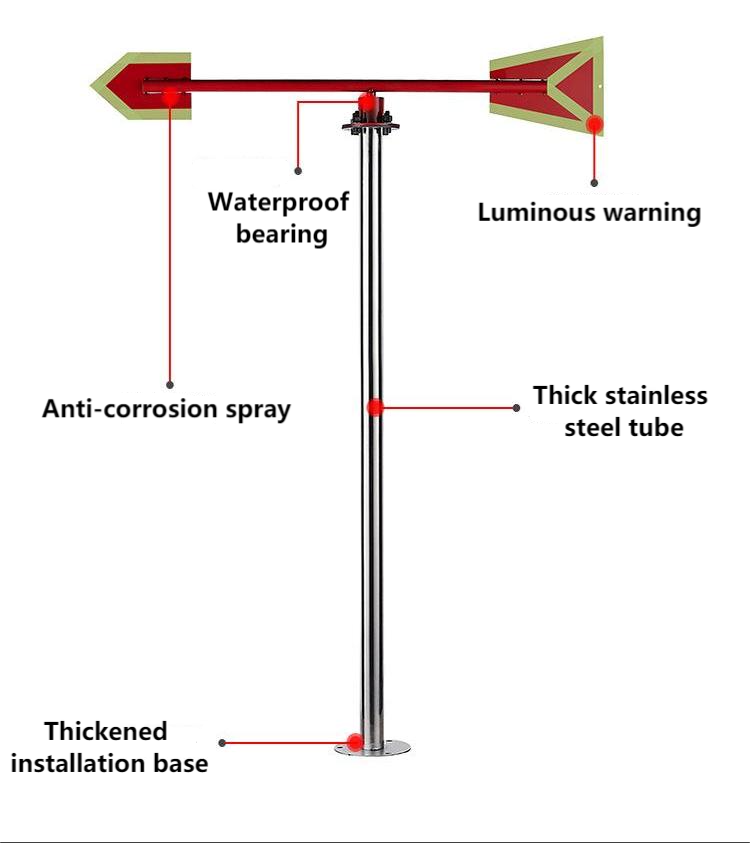

Флюгер — это прибор, используемый для указания направления ветра. Обычно он состоит из легкой стрелки или указателя и неподвижного основания или стойки. Он состоит из стрелки, противовеса, указателя и вращающегося вала. Под действием ветра стрелка или указатель будет вращаться в направлении ветра, указывая таким образом направление входящего ветра.

Принцип работы флюгера :

Принцип действия анемометра основан на балансе моментов под давлением ветра. Когда дует ветер, стрелка и хвост анемометра подвергаются разному давлению ветра. Поскольку хвост подвергается воздействию большей площади ветра, он создает больший момент давления ветра, заставляя флюгер вращаться вокруг своей вертикальной оси до тех пор, пока стрелка не укажет направление ветра. В этот момент стрелка и давление ветра по обе стороны хвоста достигают состояния равновесия, и флюгер стабилизируется в определенной ориентации.

Флюгер Роль:

Основная роль анемометра заключается в предоставлении информации о направлении ветра, что обеспечивает важную метеорологическую поддержку для метеорологических наблюдений, навигации, авиации, сельского хозяйства и других областей. Понимая изменение направления ветра, люди могут принимать соответствующие решения и меры.

1. Указание направления ветра: предоставление информации о направлении ветра.

2. Метеорологическое прогнозирование: в сочетании с данными о скорости ветра используется для прогнозирования погоды и метеорологического анализа.

Сценарии применения флюгера :

Метеорологические наблюдения: на метеостанциях флюгер используется совместно с анемометром для измерения двух важных метеорологических элементов: скорости и направления ветра.

Навигация: В процессе навигации флюгер является одним из важных навигационных инструментов для судов, помогая экипажу определять изменение направления ветра и корректировать курс и скорость.

Сельское хозяйство: В сельскохозяйственном производстве понимание направления ветра помогает рационализировать размещение культур, орошение и другие сельскохозяйственные мероприятия.

Авиация и космонавтика: В области космонавтики флюгер может использоваться для измерения изменения направления ветра при взлете и посадке самолета для обеспечения безопасности полета.

Городское планирование: оценка городской ветровой среды, руководство проектированием зданий и озеленением.

Экологический мониторинг: мониторинг направления рассеивания загрязняющих веществ и оценка воздействия на окружающую среду.

Подвести итог

Чашечный анемометр и флюгер являются важными метеорологическими приборами наблюдения. Чашечные анемометры измеряют скорость вращения чаши для определения величины скорости ветра и предоставляют точные данные для измерения скорости ветра, в то время как флюгер предоставляет информацию о направлении ветра, указывая на изменение направления ветра. Эти два прибора играют важную роль в метеорологических наблюдениях, производстве ветроэнергии, аэрокосмической отрасли, мониторинге окружающей среды и других областях, оказывая мощную поддержку развитию смежных областей.
