Факторы проводимости при мониторинге качества воды: температура, ионы и выбор датчиков

Проводимость является быстрым индикатором ионной концентрации, изменения солености, химического загрязнения и стабильности технологической воды. Его просто отобразить, но для его использования в инженерных системах требуется правильная температурная компенсация и выбор диапазона.

Эта статья написана для дистрибьюторов, системных интеграторов, инженерных подрядчиков и групп промышленных закупок, которым нужны данные о качестве воды, чтобы стать полезной информацией для контроля, сигнализации или соответствия требованиям. Ключевые термины включают датчик проводимости для качества воды, онлайн-датчик EC RS485 Modbus, температурную компенсацию проводимости воды, мониторинг проводимости TDS, выбор промышленного датчика проводимости, мониторинг питьевой воды, мониторинг поверхностных вод, промышленную техническую воду.

Что электропроводность говорит о проекте качества воды

Проводимость описывает, насколько легко среда проводит электрический ток. При мониторинге качества воды это связано с растворенными солями и другими веществами-электролитами. Для питьевой воды, поверхностных вод, водопроводной и сточной воды проводимость может показывать аномальные ионные изменения раньше, чем многие лабораторные показатели.

В материале выделены температура, концентрация растворенного электролита и поведение материала как факторы, влияющие на проводимость. Для водных проектов температурная компенсация является наиболее распространенной практической проблемой, поскольку показания различных температур нуждаются в общей эталонной основе.

Положение датчика EC в системе онлайн-мониторинга

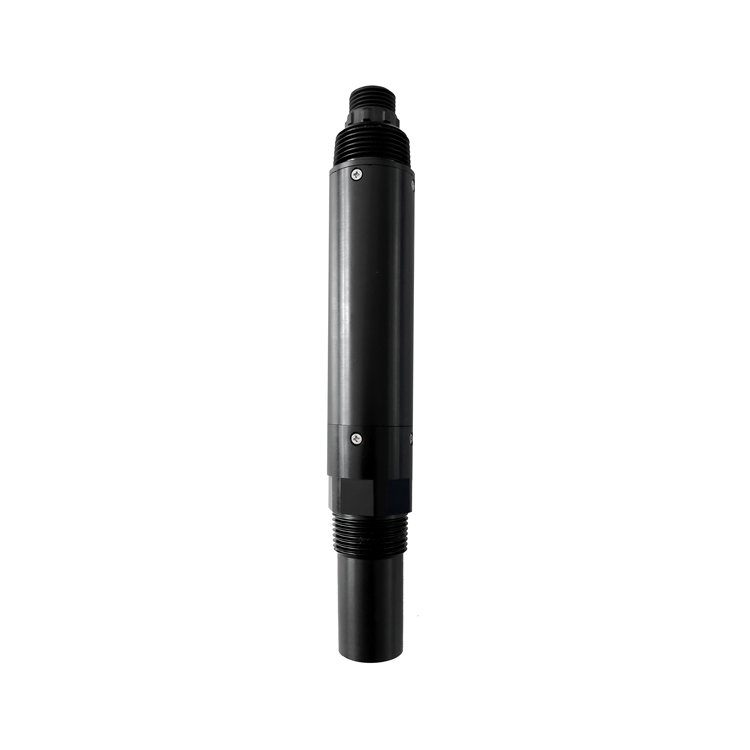

The NiuBoL NBL-WQ-EC Онлайн-датчик проводимости может быть установлен в резервуарах, каналах, трубопроводах или станциях мониторинга. Он может выводить значения проводимости и TDS на PLC, РСУ, промышленный компьютер, рекордер, сенсорный экран или шлюз Интернета вещей.

Совместимость связи и протоколов

RS485 Modbus RTU позволяет датчику EC работать как часть более крупной системы контроля качества воды. Электропроводность может храниться вместе с pH, мутностью, остаточным хлором, аммиачным азотом и данными расхода для интерпретации процесса.

При проектировании RS485 Modbus RTU следует рассматривать как часть измерительной архитектуры. Планирование адресов, масштабирование регистров, заземление, экранирование и водонепроницаемые соединения должны быть задокументированы до передачи системы. Это поможет покупателю позже расширить проект без замены исходного слоя измерений.

Температурная компенсация и сравнение эталонов

Проводимость меняется с температурой. Без компенсации изменение температуры воды может быть ошибочно воспринято как изменение концентрации ионов.

Автоматическая температурная компенсация Pt1000 помогает системе более последовательно сравнивать данные при изменении дня и ночи, сезонных изменениях и различных технологических условиях.

Концентрация, TDS и значение процесса

В водных растворах проводимость обычно увеличивается при увеличении растворенных солей или примесей электролита. Это делает ЭХ полезным для замены исходной воды, мониторинга мембранных процессов, промышленной промывной воды, концентрации охлаждающей воды и проверки аномальных сбросов.

Выходные данные TDS могут быть полезны для операторов, но отделы закупок должны понимать, что TDS является производным от проводимости и зависит от предположений о преобразовании.

Технические параметры

В таблице суммированы NBL-WQ-EC онлайн-параметры датчика проводимости для закупок и системной интеграции.

Разница в обслуживании между типами электродов

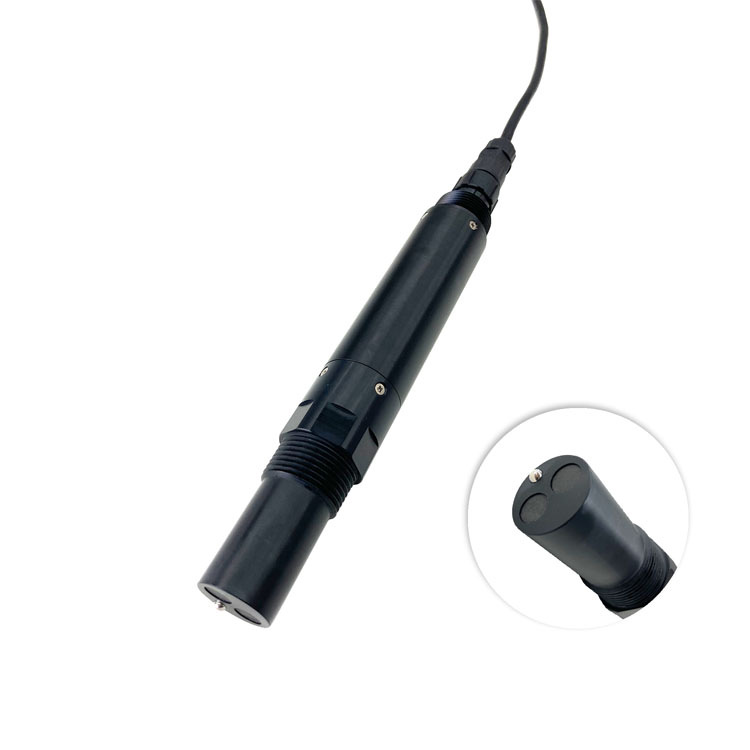

Обычные электроды нуждаются в периодической очистке и калибровке. Отложения следует осторожно удалять мягкой щеткой и дистиллированной водой. Индуктивные электроды могут работать в более грязной среде, но при сильном накипи корпус все равно требует проверки.

Правильный метод обслуживания зависит от типа зонда и водной матрицы. Станция чистой воды и станция очистки промышленных сточных вод не должны иметь один и тот же план обслуживания.

Температурная компенсация на языке закупок

Значение проводимости без контекста температуры может быть трудно сравнить. В закупочной документации должно быть указано, имеет ли датчик автоматическую температурную компенсацию, какой температурный элемент используется и как платформа отображает компенсированные значения.

Это важно для вызывных станций, систем охлаждения и водопроводных сетей, где дневные и сезонные колебания температуры являются нормой. Стабильная компенсация помогает операторам не интерпретировать температурные изменения как реальные изменения солености или загрязнения.

Использование проводимости в качестве параметра скрининга

Электропроводность не является полным анализом качества воды, но является эффективным проверочным сигналом. Внезапное изменение EC может указывать на проникновение соленой воды, утечку химикатов, концентрацию сточных вод, плохое промывание или изменение концентрации охлаждающей воды.

Когда проводимость сочетается с pH, мутностью и потоком, оператор получает более прочную основу для принятия решения о том, следует ли брать пробу, сигнализировать или корректировать обработку. Это делает EC ценным как для недорогих станций, так и для промышленных контуров управления.

Управление подразделениями и интеграция платформы

Проводимость может отображаться в мСм/см или мСм/см, а TDS может отображаться в мг/л. Несоответствие единиц измерения в SCADA или облачная платформа может заставить нормальное значение выглядеть ненормальным в 1000 раз.

Системный интегратор должен проверять агрегаты при вводе в эксплуатацию, документировать масштабирование реестра и сохранять снимок экрана или протокол приемки. Этот небольшой шаг предотвращает многие последующие споры о данных.

Решения о закупках за пределами ЕС

Диапазон важен, но это не единственное решение. Покупатель должен подтвердить, требуется ли для процесса только проводимость, проводимость плюс TDS, выход температуры, выход сигнализации, документация по регистру Modbus, настройка кабеля или контроллер дисплея.

Для OEM-производителей шкафов связь RS485 сокращает работу по аналоговому масштабированию, но только в том случае, если карта регистров и преобразование единиц понятны. Для проектов по замене дополнительный аналоговый выход или совместимость контроллера все еще могут иметь значение.

Хороший запрос проводимости включает тип воды, ожидаемое нормальное значение, максимально возможное значение, метод установки, материал трубы или резервуара, модель контроллера и необходимое устройство отображения данных. Эти сведения помогают избежать выбора датчика, который работает электрически, но не соответствует рабочему процессу клиента.

Приемочные проверки данных EC и TDS

При вводе в эксплуатацию необходимо подтвердить, что значения проводимости и TDS отображаются в правильных единицах и что температурная компенсация включена, как указано. Команда должна протестировать датчик в стандартном растворе и записать значение перед его установкой в ​​процессе.

Для проектов удаленного мониторинга платформа должна хранить данные о проводимости, температуре и тревогах отдельно. Если сохраняется только преобразованное значение TDS, последующее устранение неполадок становится сложнее, поскольку исходный тренд EC теряется.

Если проводимость используется для продувки, управления промывкой или сигнализации источника воды, приемочное испытание должно включать реле, PLC или действие платформы, связанное с ценностью. Это доказывает, что данные не только видимы, но и оперативны.

В проектах с несколькими объектами использование одного и того же диапазона EC и блока отображения на всех станциях упрощает отчеты и снижает количество ошибок при обучении операторов. В предложении также должно быть указано, нужен ли заказчику локальный дисплей или только данные шлюза. Это небольшое уточнение помогает дистрибьюторам избежать поставки ненужного оборудования для отображения и выполнения дополнительных работ по корпусу.

Сценарии применения

Питьевая вода и водопроводная вода

Проблема среды сайта: Изменения источника или проблемы с очисткой могут изменить концентрацию ионов.

Схема интеграции системы: Установите мониторинг EC с измерением pH и мутности на заводе или в точках сети.

Доставленная пользовательская ценность: Операторы получают быструю индикацию аномального химического состава воды.

Промышленная промывная вода

Проблема среды сайта: Проводимость указывает на перенос, загрязнение или эффективность промывки.

Схема интеграции системы: Подключите датчик EC к PLC и используйте сигналы тревоги или блокировки процессов.

Доставленная пользовательская ценность: Завод может сократить потери воды и защитить качество продукции.

Контур охлаждающей воды

Проблема среды сайта: Циклы концентрации влияют на риск образования накипи и коррозии.

Схема интеграции системы: Используйте тренд проводимости со стратегией управления продувкой.

Доставленная пользовательская ценность: Бригады технического обслуживания могут управлять использованием воды и риском образования накипи.

Станция поверхностных вод

Проблема среды сайта: Осадки, проникновение соленой воды или промышленный приток могут изменить ионную нагрузку.

Схема интеграции системы: Разверните EC с измерением температуры, pH и мутности на полевой станции.

Доставленная пользовательская ценность: Менеджеры по охране окружающей среды получают раннее предупреждение об изменении качества воды.

Руководство по выбору датчика проводимости

Выбор проводимости должен соответствовать типу воды, ожидаемому диапазону и условиям эксплуатации.

• Выберите диапазон в зависимости от состояния чистой воды, питьевой воды, поверхностных вод или сточных вод.
• Используйте температурную компенсацию для сопоставимых данных тенденций.
• Подтвердите, требуется ли платформе вывод TDS.
• Выберите метод установки в зависимости от состояния резервуара, трубы или канала.
• Определите график очистки и калибровки в соответствии с риском загрязнения.

Подробности калибровки и установки

Калибровку нуля можно выполнить после очистки и сушки зонда, подключив датчик к источнику питания и поместив его вертикально в воздух до стабилизации. При калибровке наклона используется стандартный раствор в требуемом диапазоне, с зазором от дна и боковой стенки сосуда.

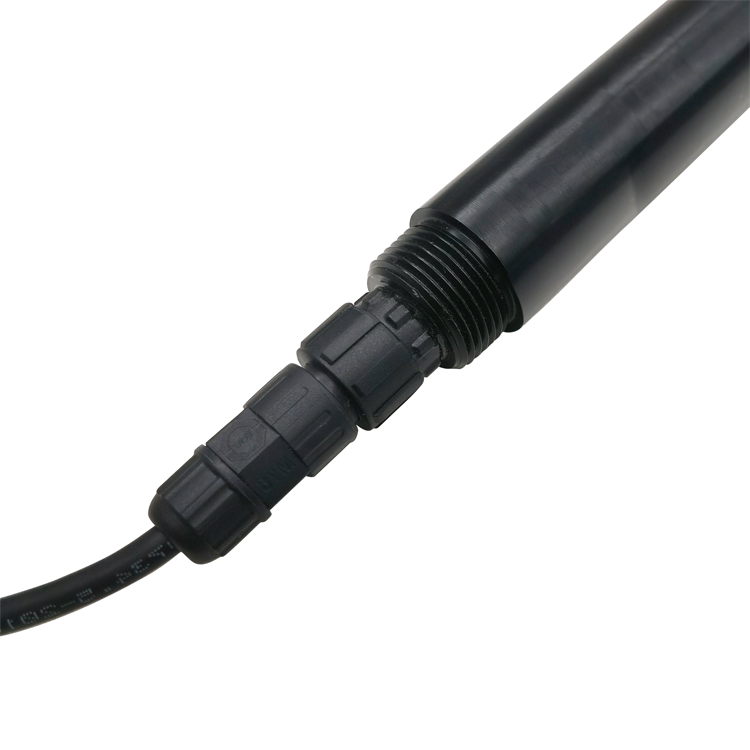

Для трубопроводов и резервуаров установка с резьбой NPT 3/4 должна быть правильно герметизирована, а кабель должен быть защищен от длительного натяжения.

Примечания по системной интеграции

Проводимость часто надежна, но плохая установка все равно может привести к получению вводящих в заблуждение данных.

• Избегайте мертвых зон и захваченных пузырьков.
• Содержите поверхность электрода в чистоте, не царапая ее.
• Не растягивайте кабель во время погружной установки.
• Запишите настройку температурной компенсации в файл проекта.
• Проверьте единицы измерения на платформе: мСм/см, мСм/см или TDS мг/л.

Часто задаваемые вопросы

Технические вопросы

В1: Какие факторы влияют на проводимость?

Температура, концентрация растворенного электролита, химический состав воды и состояние датчика влияют на показания проводимости.

В2: Может ли проводимость указывать на загрязнение?

Он может указывать на ионные изменения или аномальный приток, но сам по себе он не идентифицирует каждое загрязняющее вещество.

В3: Поддерживает ли система RS485 Modbus RTU?

Да. Рекомендуемый инженерный интерфейс — RS485 Modbus RTU, поэтому значения можно считывать с помощью PLC, РСУ, РТУ, SCADA, промышленный компьютер, записывающее устройство или шлюз Интернета вещей.

Вопросы выбора

Вопрос 4: Можно ли интегрировать датчик в существующие шкафы управления?

Да. Перед вводом в эксплуатацию полевому устройству должен быть присвоен адрес Modbus, необходимо подтвердить масштабирование регистра, а также проверить источник питания и трассу кабеля.

В5: Почему важна температурная компенсация?

Изменения температуры могут повлиять на электрохимические, оптические измерения и измерения проводимости. Автоматическая компенсация помогает уменьшить снос при изменении температуры воды.

Q6: Каков диапазон NBL-WQ-EC датчик?

Референтный диапазон составляет от 0 до 5000 мкСм/см, TDS от 0 до 3000 мг/л.

Вопросы закупок и проектов

Вопрос 7: Зачем тщательно проверять устройства?

Платформа, настроенная на мСм/см, в то время как датчик сообщает мСм/см, может создать большую ошибку интерпретации.

В8: Как следует выбирать модельный ряд?

Выбранный диапазон должен охватывать нормальную работу, ожидаемые значения сигналов тревоги и аномальные события без потери разрешения в рабочем диапазоне.

Вопрос 9: Должен ли проект использовать один датчик или многопараметрическую станцию?

Одного датчика достаточно, когда требуется одно решение. Станция предпочтительнее, когда несколько параметров необходимо интерпретировать вместе для целей сброса, контроля процесса или управления аквакультурой.

В10: Что следует проверить перед заказом?

Подтвердите тип воды, ожидаемую концентрацию, способ установки, длину кабеля, выходной интерфейс, источник питания, тип контроллера, доступ для очистки и необходимую документацию.

Краткое содержание

Мониторинг проводимости ценен, поскольку он дает быстрое представление об ионных изменениях и стабильности технологической воды. NiuBoL NBL-WQ-EC Датчики обеспечивают выход RS485 Modbus RTU, температурную компенсацию и онлайн-данные EC/TDS для питьевой воды, поверхностных вод и промышленных систем.
