Коэффициенты измерения аммиачного азота в проектах мониторинга качества воды

Аммиачный азот является ключевым индикатором загрязнения и токсичности, но на его измерение могут влиять состояние образца, соленость, пузырьки, pH, а также оптические или химические помехи в зависимости от метода.

В спецификациях проекта этот предмет часто описывается с помощью таких терминов, как датчик аммиачного азота, онлайн-датчик аммония, датчик аммиачного азота RS485 Modbus, коэффициенты измерения аммиачного азота и контексты применения, включая мониторинг аммиака в сточных водах, мониторинг поверхностных вод, контроль азота в аквакультуре.

Предыстория проекта и спрос на промышленное применение

Мониторинг аммиачного азота способствует защите источников воды, контролю очистки сточных вод и управлению аквакультурой. Поскольку на процесс измерения могут влиять несколько факторов на местах, при закупках следует учитывать как спецификацию датчика, так и порядок установки.

Для отделов закупок полезный вопрос не только о том, какой параметр можно измерить, но и о том, где должен располагаться датчик, как сигнал поступает в систему управления, как проверяются данные и какое решение примет завод на основании тенденции.

Позиция продукта в системе

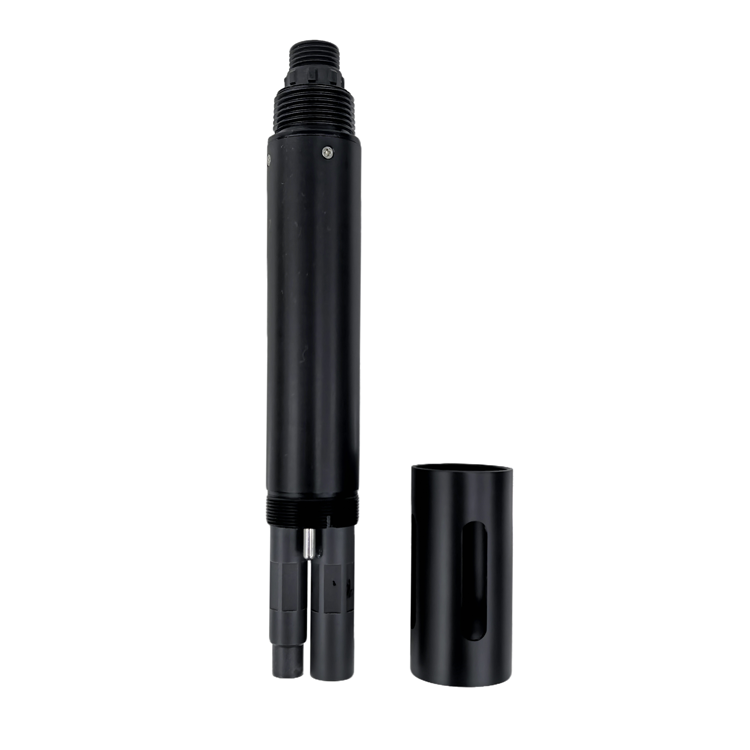

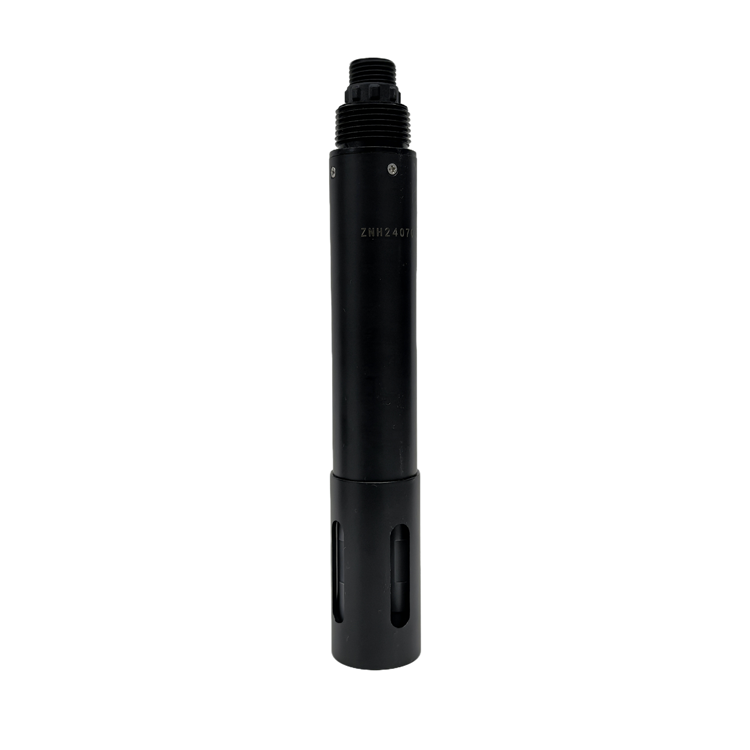

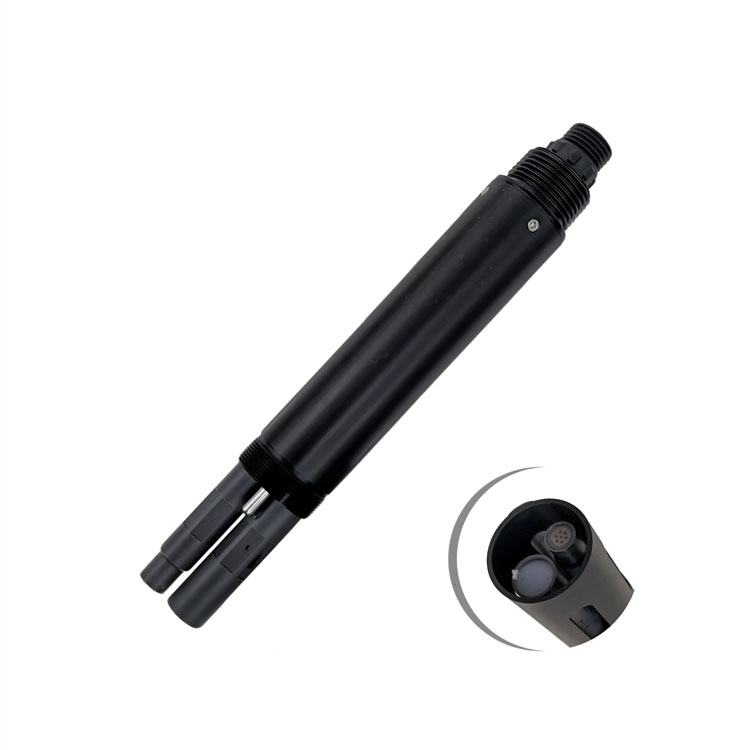

The NiuBoL NBL-WQ-NHN Датчик использует ионоселективный электрод аммония и передает значения через RS485 Modbus RTU или дополнительный сигнал 4–20 мА.

Полевой датчик — это первый уровень архитектуры мониторинга. Шкаф или шлюз обеспечивает питание, изоляцию и связь, в то время как SCADA или облачное программное обеспечение преобразует значения в сигналы тревоги, отчеты и задачи обслуживания.

Совместимость связи и протоколов

Для B2B-проектов по обеспечению качества воды коммуникационная совместимость является частью стоимости оборудования. RS485 и Modbus RTU позволяют полевым датчикам подключаться к ПЛК, РСУ, RTU, SCADA серверы, блоки сбора данных и шлюзы Интернета вещей. Это сохраняет уровень измерения достаточно открытым для интеграторов и позволяет избежать привязки покупателя к инструменту, предназначенному только для отображения.

Выход Modbus можно подключить к PLC, РСУ, промышленный компьютер, регистратор, контроллер или шлюз Интернета вещей. Это полезно, когда данные по аммиаку необходимо объединить с pH, температурой, раствором растворенного кислорода и расходом.

Данные по азоту в более широкой системе качества воды

Для датчика аммиачного азота путь передачи данных должен быть спроектирован до сборки шкафа. Интегратор должен решить, какие значения отображаются локально, какие значения используются для сигналов тревоги, какие значения загружаются в SCADA или облачное программное обеспечение, и какие значения требуют записей лабораторных сравнений.

Практичная архитектура разделяет полевой уровень, уровень шкафа и уровень платформы. Датчик выдает измеренное значение, шкаф обеспечивает электропитание и защиту связи, а платформа сохраняет тенденции, сигналы тревоги и отчеты. Такое разделение полезно для дистрибьюторов, поскольку оно упрощает поиск неисправностей: проблему загрязнения на месте, проблему с проводкой в ​​шкафу и проблему с отображением платформы можно проверять поочередно, а не рассматривать как одну неопределенную неисправность прибора.

Технические параметры

В таблице суммированы NBL-WQ-NHN Параметры датчика аммиачного азота онлайн из технической спецификации.

Интерпретация аммиака с помощью pH, DO и температуры

Аммиачный азот не следует интерпретировать отдельно. pH и температура влияют на токсичность, соленость может влиять на некоторые методы измерения, пузырьки могут нарушать оптические пути, а загрязнение может вызвать медленный дрейф. При проверке закупок покупатель должен проверить, соответствует ли ожидаемый диапазон аммиака нормальному мониторингу низкого уровня, мониторингу контроля процесса или мониторингу сточных вод с высокой нагрузкой. В этих трех случаях часто требуются разные интервалы калибровки, пороги срабатывания сигнализации и доступ для технического обслуживания. Когда датчик интегрирован с датчиками pH, растворенного кислорода и расхода, команда проекта может решить, является ли высокое значение реальным технологическим событием или состоянием, требующим проверки на месте.

Полезная установка датчика создает тренд, который можно проверить по расходу, дозированию химикатов, состоянию насоса, стадии очистки и лабораторной проверке. Вот почему в проекте следует определить задержку тревоги, масштабирование регистра, преобразование единиц измерения, интервал хранения данных и метод ручной проверки во время проектирования, а не после ввода в эксплуатацию.

Помехи и риски при установке датчиков аммиака

Основной риск в проекте датчика аммиачного азота обычно заключается не в одной изолированной линии спецификации. Это сочетание репрезентативности проб, загрязнения, химического вмешательства, прокладки кабелей, стабильности электропитания, картографирования платформы и дисциплины обслуживания оператора. Таким образом, при хорошем обзоре закупок проверяется вся цепочка измерений, от материалов, контактирующих с рабочей средой, и монтажных принадлежностей до регистров Modbus, этикеток на шкафах и наличия запасных частей.

Самый безопасный подход к проекту — это совместный анализ точки измерения, маршрута связи и маршрута обслуживания. Если точка выборки неправильная, идеальный сигнал Modbus по-прежнему несет неверную информацию о процессе. Если трасса кабеля зашумлена, хороший зонд может выглядеть нестабильным. Если датчик невозможно снять для обслуживания, владелец может прекратить его обслуживание по истечении первого месяца. Устранение этих рисков во время проектирования обычно обходится дешевле, чем их устранение после установки.

Сценарии применения

Муниципальные сточные воды

Проблема среды сайта: Эффективность нитрификации необходимо отслеживать постоянно.

Схема интеграции системы: Установить мониторинг аммиачного азота после биологической очистки.

Доставленная пользовательская ценность: Операторы могут раньше выявить проблемы нитрификации.

Станция поверхностных вод

Проблема среды сайта: Городские стоки и сбросы могут увеличить нагрузку по азоту.

Схема интеграции системы: Разверните аммиачный азот с помощью DO, pH и мутности.

Доставленная пользовательская ценность: Менеджеры по охране окружающей среды видят изменения в тенденциях загрязнения.

Система аквакультуры

Проблема среды сайта: Токсичность аммиака влияет на здоровье рыб и креветок.

Схема интеграции системы: Используйте мониторинг аммиака с данными pH и DO.

Доставленная пользовательская ценность: Операторы фермы могут регулировать кормление и обмен воды.

Промышленная предварительная обработка

Проблема среды сайта: Технологические сточные воды могут содержать различную нагрузку азота.

Схема интеграции системы: Разместите датчик в точках выравнивания или разряда.

Доставленная пользовательская ценность: Владелец получает показания для корректировки лечения.

Руководство по выбору

Выбор следует начинать с цели процесса, матрицы воды и требуемого использования данных. Датчик только для сигнализации, датчик для регулирования с обратной связью и датчик для подтверждения соответствия не определяются одинаково.

• Выберите диапазон в соответствии с ожидаемой концентрацией.
• Проверьте pH от 4 до 10 и пределы давления.
• Используйте дополнительный сигнал 4–20 мА только для устаревших систем.
• Запланируйте стандарты калибровки и доступ для очистки.
• Рассмотрите датчики pH и температуры для интерпретации.

План калибровки и очистки датчиков аммония

Частота технического обслуживания должна соответствовать качеству воды и принципу измерения. Точкам с чистой водой может потребоваться только плановая проверка, в то время как сточные воды, вода с высоким содержанием твердых частиц, хлорированная вода или вода для аквакультуры могут нуждаться в более частой очистке и проверке.

В проектном предложении техническое обслуживание следует рассматривать как часть технического объема. Покупатель должен знать, требуется ли прибору калибровка буфера, калибровка нуля и наклона, очистка оптического окна, проверка проточной ячейки, замена реагента, замена мембраны или колпачка или перекрестная лабораторная проверка. Если эти детали ясны перед покупкой, команда на объекте может составить бюджет на запасные части и не обвинять систему связи в обычных требованиях к обслуживанию датчиков.

Примечания по системной интеграции

Большинство проблем в полевых условиях связано с репрезентативностью проб, загрязнением, кабелями или доступом для обслуживания, а не только с каталожными значениями.

• Не устанавливайте в перевернутом или горизонтальном положении, если требуется установка под углом.
• Избегайте скопления пузырьков вокруг мембраны/электрода.
• Используйте экранированную проводку и водонепроницаемые разъемы.
• Запишите соленость или необычные условия матрицы.
• Сверьте показания с эталонным методом во время ввода в эксплуатацию.

Диапазон, матрица и детали установки для подтверждения

Для дистрибьюторов, OEM-изготовителей шкафов и инженерных подрядчиков файл закупки должен включать модель, измеряемый параметр, выходной сигнал, длину кабеля, монтажные принадлежности, материал, контактирующий с рабочей средой, требования к питанию, план адресов Modbus и ожидаемые детали для обслуживания. Краткий протокол приемки с фотографиями установки и первоначальными показаниями помогает клиенту понять, что было доставлено.

Если в один проект включено несколько параметров, перед сборкой шкафа следует подготовить таблицу регистрации и схему подключения. Это упрощает дальнейшее расширение, если позже клиент добавит еще одну точку pH, точку хлора, датчик DO, датчик мутности, датчик TSS или шлюз для загрузки данных.

Перед заказом полезно собрать фотографии объекта, размеры трубы или резервуара, предполагаемую трассу кабеля, доступный источник питания, расположение шкафа и название контроллера или шлюза. Эти детали часто решают, нужен ли проекту простой зонд, проточная ячейка, шкаф анализатора или полноценная станция мониторинга.

Справочные проверки данных по аммиачному азоту

Разумное приемочное испытание сравнивает онлайн-чтение с эталонным методом на объекте, проверяет опрос Modbus на ожидаемом маршруте кабеля, подтверждает поведение сигнализации и записывает первый результат калибровки или проверки.

Принятие должно включать в себя нечто большее, чем просто проверку появления числа на экране. Команда проекта должна проверить реакцию датчиков, стабильность связи, масштабирование устройства, пороговые значения сигнализации, сохранение трендов, маркировку шкафов, герметизацию кабелей и доступ для обслуживания. Для удаленных проектов также полезно за несколько часов получить данные о тенденциях перед передачей, чтобы владелец мог видеть, что точка измерения стабильна в условиях реальной эксплуатации объекта.

Часто задаваемые вопросы

Технические вопросы

Вопрос 1: Поддерживает ли система RS485 Modbus RTU?

Да. Рекомендуемый путь интеграции — RS485 с Modbus RTU, поэтому датчики можно подключать к PLC, РТУ, РСУ, SCADA или шлюзы Интернета вещей без закрытого интерфейса данных.

В2: Можно ли использовать ток 4–20 мА вместе с цифровой связью?

Если выбранный прибор поддерживает дополнительный сигнал 4–20 мА, аналоговый выход можно использовать для существующего контроллера, а RS485 Modbus RTU используется для регистрации данных и диагностики.

Вопрос 3: Как следует планировать калибровку?

Калибровка должна быть записана в план работы по параметру. Анализаторы pH, остаточного хлора, DO, мутности, TSS и реагентов имеют разные интервалы очистки или проверки.

Вопрос 4. Какие факторы влияют на показания аммиачного азота?

Соленость пробы, пузырьки, состояние pH, загрязнение, условия калибровки и метод измерения могут повлиять на качество данных.

Вопросы выбора

Вопрос 5: Как покупателю следует выбирать между одним датчиком и станцией мониторинга?

Используйте один датчик, когда одна управляющая переменная является доминирующей. Используйте станцию, когда необходимо интерпретировать несколько параметров вместе, например, pH с хлором, DO с аммиаком или ХПК с потоком.

В6: Какая информация необходима перед предложением?

Укажите тип воды, ожидаемый диапазон, температуру, давление, точку установки, длину кабеля, требования к выходной мощности, модель контроллера и необходимость в проекте проточной кюветы, кронштейна или шкафа станции.

Вопрос 7: Что следует проверить при наружной или влажной установке?

Проверьте степень IP, герметичность кабельного ввода, защиту распределительной коробки, молниезащиту, заземление и возможность снятия датчика для технического обслуживания без остановки процесса.

Вопрос 8: Зачем сочетать аммиак с pH?

Уровень pH влияет на интерпретацию токсичности аммиака, поэтому pH помогает операторам оценивать эксплуатационный риск.

Вопросы закупок и проектов

В9: Можно ли NiuBoL поддерживать дистрибьюторов проектной документацией?

NiuBoL может поддерживать технические описания, информацию о проводке, выбор продукта и примечания по интеграции для дистрибьюторов, производителей OEM-шкафов и инженерных подрядчиков.

Вопрос 10: Что влияет на время доставки в проектах мониторинга?

На время поставки влияет количество датчиков, конфигурация кабеля, конфигурация шкафа, аксессуары, требования к калибровке, а также от того, включает ли проект несколько параметров или только один полевой датчик.

Краткое содержание

Мониторинг аммиачного азота полезен, когда метод измерения и полевая установка управляются вместе. NiuBoL NBL-WQ-NHN Датчик обеспечивает интеграцию RS485 Modbus RTU для проектов мониторинга сточных вод, поверхностных вод и азота в аквакультуре.
