Что такое датчик осадков?

Введение в датчик осадков

Датчик осадков, или осадкомер, — это устройство, используемое для обнаружения и измерения количества осадков. Он может автоматически регистрировать время начала и окончания осадков, а также количество осадков, предоставляя данные для метеорологического мониторинга, сельскохозяйственного орошения, предупреждения о наводнениях и других областях. Датчики осадков обычно состоят из двух частей: датчик отвечает за определение количества осадков и преобразование их в электрические сигналы, а регистратор отвечает за прием и хранение этих сигналов и преобразование их в читаемые данные об осадках.

 Классификация и принцип работы датчика осадков

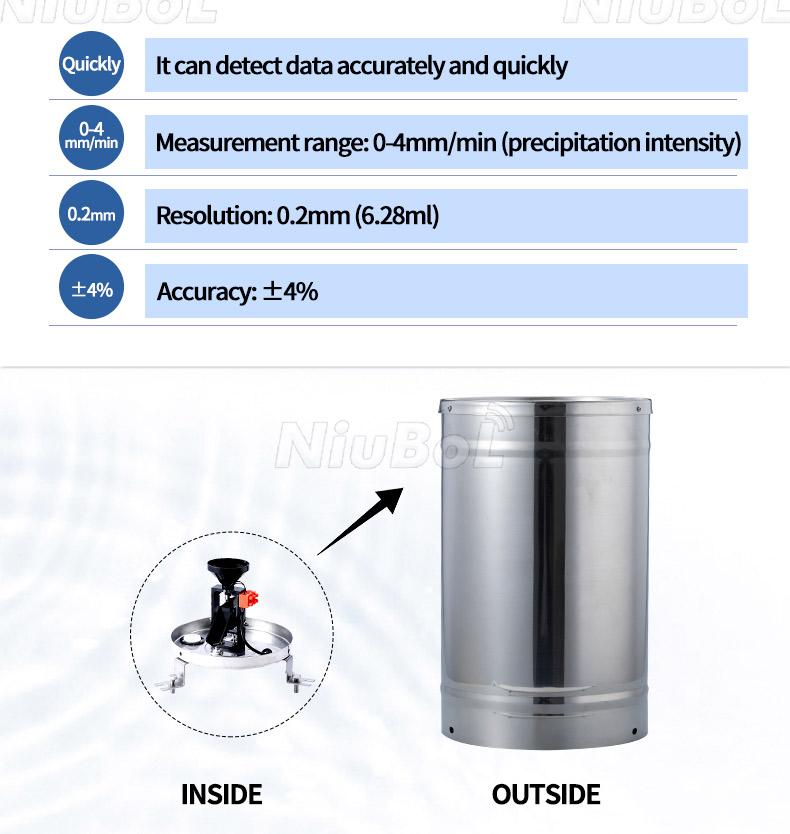

 1. Механический датчик осадков (датчик осадков с опрокидывающимся ковшом)

- Принцип работы: Дождевая вода поступает в водоприемник через отверстие дождевого подшипника, падает в отводную воронку, а затем через отверстие воронки поступает в опрокидывающееся ведро. Когда количество воды достигает определенной высоты, опрокидывающееся ведро теряет равновесие и опрокидывается, выливая воду. По мере продолжения дождя опрокидывающееся ведро будет поворачиваться влево и вправо, а контактный переключатель преобразует количество переворачиваний опрокидывающегося ведра в электрический сигнал и отправляет его на регистратор.

- Функции:

  - Высокая точность: способен точно измерять осадки, широко используется в метеорологических наблюдениях и гидрологическом мониторинге.

  - Высокая надежность: простая конструкция, удобство эксплуатации и обслуживания.

  - Области применения: метеорологические станции, гидрологические станции, сельскохозяйственные ирригационные системы и т. д.

 2. Датчик давления осадков

- Принцип работы: измерение осадков с использованием принципа датчика давления. Когда капля осадков падает на зонд датчика, датчик ощущает изменение давления и преобразует его в выходной электрический сигнал.

- Функции:

  - Быстрое реагирование: обеспечивает быстрое обнаружение осадков, что делает его пригодным для динамических измерений.

  - Отсутствие движущихся частей: снижает механический износ и требования к техническому обслуживанию.

- Сценарии применения: мониторинг окружающей среды, научно-исследовательские проекты и т. д., требующие быстрого реагирования.

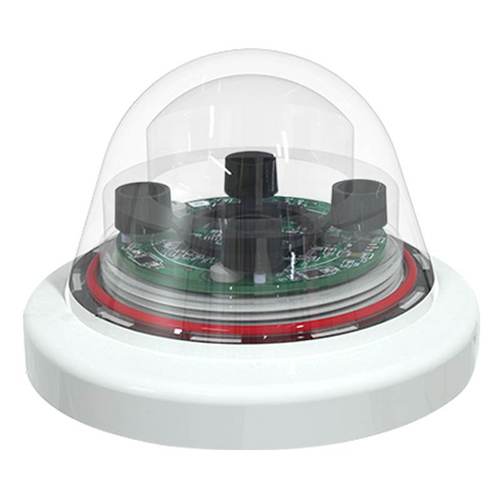

 3. Оптический датчик осадков

- Принцип работы: работает по принципу преломления или отражения света, обычно включает в себя светодиод и оптический датчик. Когда на лобовом стекле нет дождя, свет почти полностью отражается на датчик; когда есть капли воды, часть света отклоняется и количество света, получаемое датчиком, уменьшается, таким образом, обнаруживая наличие дождя.

- Функции:

  - Высокая точность: способен точно измерять интенсивность осадков и даже различать различные формы осадков, такие как дождь и снег.

  - Низкие требования к техническому обслуживанию: отсутствие движущихся частей, снижение частоты отказов и требований к техническому обслуживанию.

- Сценарий применения: интеллектуальная транспортная система, система автоматической стеклоочистки автомобиля, управление активным отдыхом и т. д.

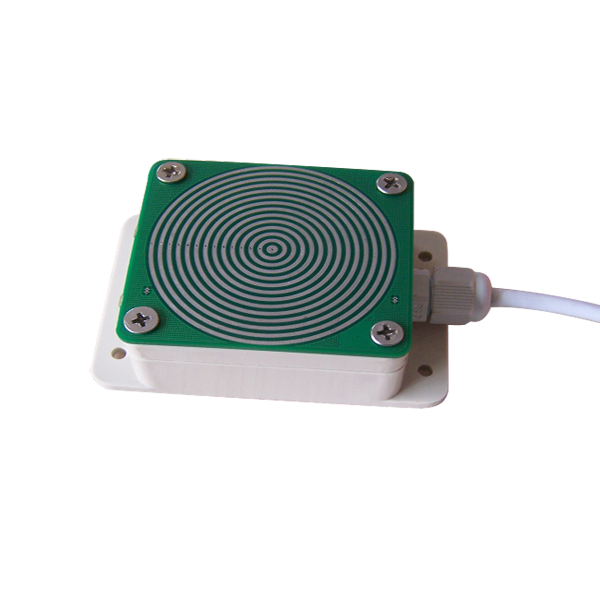

 4. Емкостный датчик дождя

- Принцип работы: Изготовлен на основе принципа, что дождевая вода и стекло имеют разные диэлектрические постоянные, он обнаруживает наличие дождевой воды, измеряя изменение емкости. Когда вода покрывает поверхность датчика, значение емкости изменяется, и датчик определяет количество осадков, измеряя изменение значения емкости.

- Функции:

  - Бесконтактное измерение: не требуется прямого контакта с дождевой водой, что снижает механический износ и требования к техническому обслуживанию.

  - Высокая чувствительность: чувствителен к небольшому количеству дождя, подходит для непрерывного мониторинга.

- Области применения: точное земледелие, мониторинг окружающей среды, интеллектуальные системы орошения и т. д.

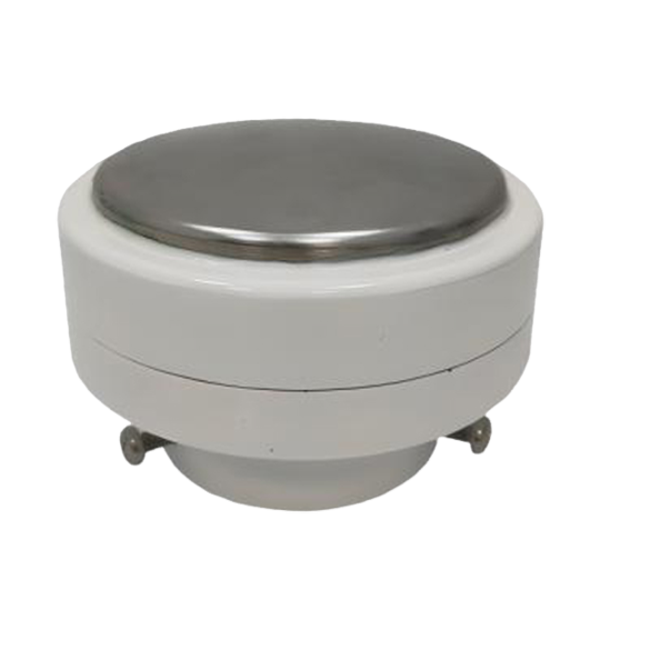

 5. Пьезоэлектрический датчик дождя

- Принцип работы: с помощью пьезоэлектрического эффекта механическое смещение или вибрация, возникающая при ударе капель дождя, преобразуется в электрический сигнал, тем самым реализуя измерение количества осадков. Когда капли дождя попадают на поверхность датчика, пьезоэлектрический материал производит небольшую деформацию, которая в свою очередь генерирует электрический сигнал.

- Функции:

  - Быстрое реагирование: способность быстро реагировать на воздействие капель дождя, подходит для динамических измерений.

  - Отсутствие движущихся частей: снижает частоту отказов и требования к техническому обслуживанию.

- Области применения: научно-исследовательские институты, станции мониторинга окружающей среды, специальный мониторинг окружающей среды, требующий быстрого реагирования.

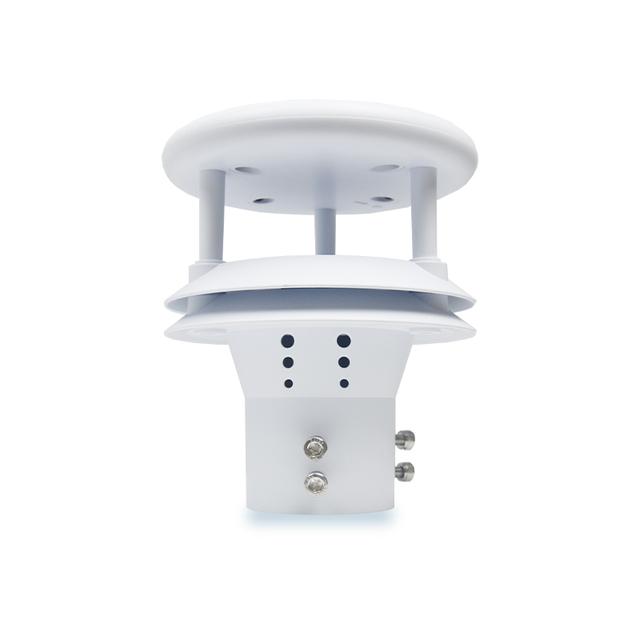

 6. ультразвуковой датчик дождя

- Принцип работы: использует технологию ультразвуковой локации для контроля изменений высоты поверхности воды в дождевой бочке. Он передает ультразвуковые импульсы, а затем получает сигнал, отраженный от поверхности воды. Вычисляя время прохождения сигнала туда и обратно, можно точно определить высоту поверхности воды и затем вывести количество осадков.

- Функции:

  - Бесконтактное измерение: снижает механический износ и повышает долговременную стабильность.

  - Высокая точность и быстрый отклик: возможность быстрого измерения и предоставления данных в режиме реального времени, подходит для систем, требующих немедленной обратной связи.

- Сферы применения: удаленные метеостанции, мониторинг лесов, проекты по охране водных ресурсов и т. д.

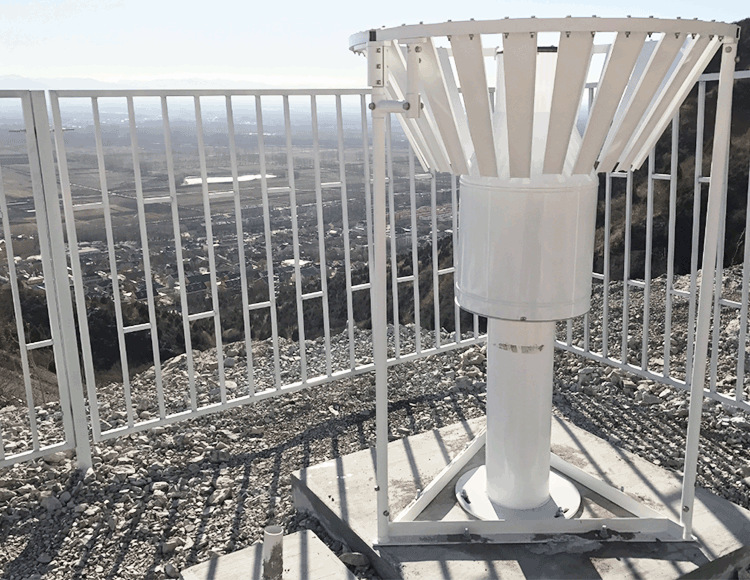

 7. Весовой дождемер

- Принцип работы: определяет количество осадков путем прямого измерения веса собранной дождевой воды. Он использует высокоточный датчик для регистрации изменений веса воды в контейнере. Датчик отслеживает увеличение веса в реальном времени, когда дождь падает на специально разработанный контейнер.

- Функции:

  - Высокая точность: способен точно измерять количество осадков, особенно подходит для измерения количества выпавшего снега.

  - Непрерывный мониторинг: подходит для необслуживаемых автоматических систем мониторинга в течение длительных периодов времени.

  - Широкая применимость: способен точно измерять различные типы осадков, включая дождь, снег или смешанные осадки.

- Сферы применения: научно-исследовательские институты, водное хозяйство, станции гидрологического мониторинга и т. д.

 Зачем вам нужен датчик осадков?

1. Точное измерение количества осадков: датчик осадков способен точно измерять количество осадков, предоставляя точные данные в различных областях.

2. Автоматизация: Датчики осадков обеспечивают автоматизацию в таких областях, как сельскохозяйственное орошение, борьба с городскими наводнениями и автомобилестроение, повышая эффективность и безопасность.

3. Повышение безопасности вождения: в автомобилестроении датчики дождя могут использоваться в автоматических системах стеклоочистителей для автоматической регулировки скорости работы стеклоочистителей в зависимости от размера осадков, что повышает безопасность и комфорт вождения.

4. Содействовать научным исследованиям: данные, предоставляемые датчиками дождя, могут обеспечить научную основу для исследований климата, управления водными ресурсами и других областей, а также способствовать научным исследованиям и разработкам в смежных областях.

5. Высокая адаптивность: различные типы датчиков осадков имеют разные характеристики и преимущества и могут удовлетворить потребности в измерении осадков в различных областях и сценариях.

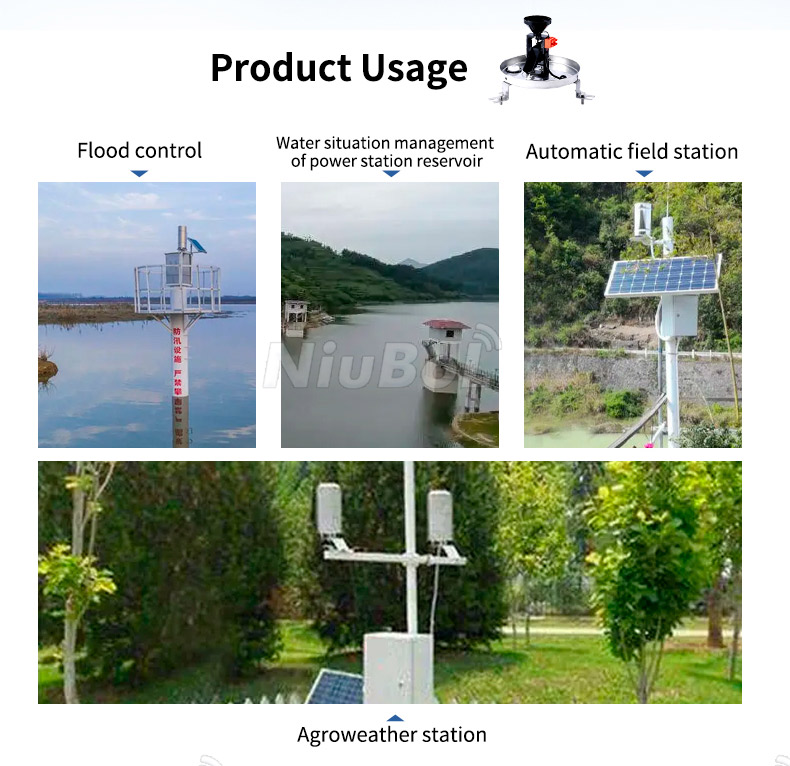

 Сценарии применения и ценность датчика осадков

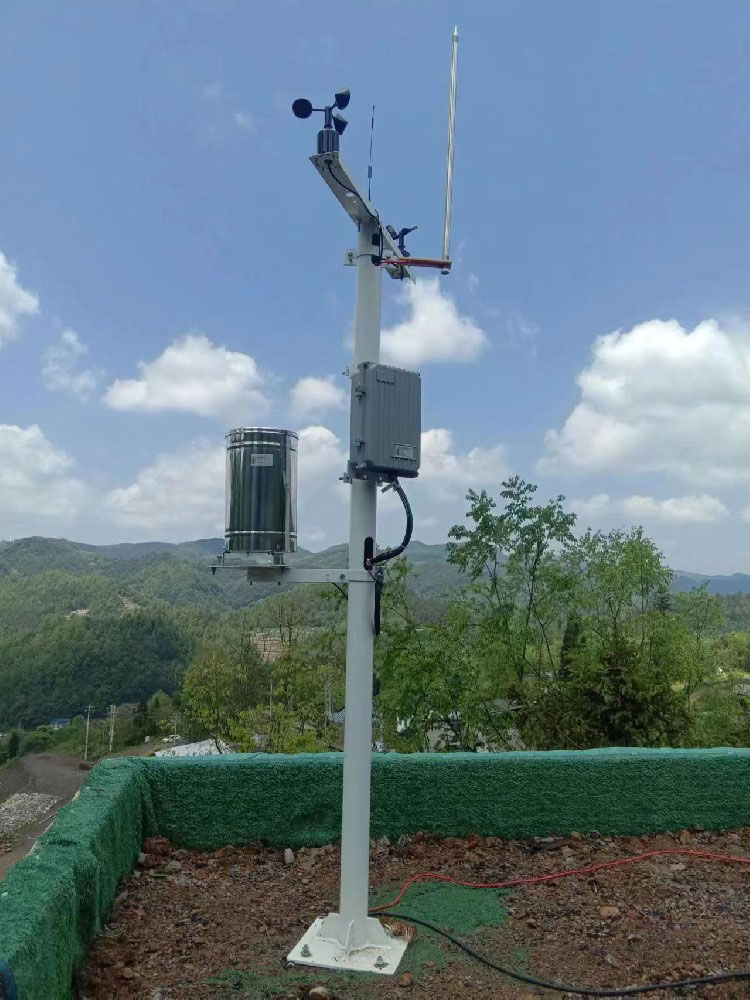

1. метеорологические наблюдения:

   - Применение: Применяются на метеорологических станциях (МЭС) для контроля за осадками, их интенсивностью и другими метеорологическими параметрами, обеспечивая информационную поддержку прогнозирования погоды и климатических исследований.

   - Ценность: предоставление точных данных об осадках для помощи метеорологическим службам в составлении краткосрочных, среднесрочных и долгосрочных прогнозов погоды и повышении точности прогнозов.

2. Сельскохозяйственное орошение:

   - Применение: Автоматическая регулировка системы орошения в зависимости от количества осадков для реализации водосберегающего орошения и повышения урожайности и качества сельскохозяйственных культур.

   - Ценность: Оптимизация использования водных ресурсов, сокращение отходов и обеспечение выращивания сельскохозяйственных культур в оптимальных водных условиях.

3. Предупреждение о наводнении:

   - Применение: мониторинг количества осадков для предотвращения наводнений и принятия заблаговременных мер противодействия.

   - Ценность: обеспечить научную основу для предотвращения наводнений и уменьшения опасности стихийных бедствий, а также защитить жизнь и имущество людей.

4. городская дренажная система:

   - Применение: Оптимизация работы дренажной системы для предотвращения подтоплений городов.

   - Ценность: Повышение эффективности предотвращения наводнений в городах и уровня управления водными ресурсами, а также обеспечение безопасной эксплуатации городской инфраструктуры.

5. автомобилестроение:

   - Применение: используется в автоматических системах стеклоочистителей автомобилей, интеллектуальных системах освещения и интеллектуальных системах люка на крыше и т. д. для повышения безопасности и комфорта вождения.

   - Ценность: Автоматическая регулировка скорости работы стеклоочистителей в зависимости от количества осадков, что обеспечивает водителю четкую видимость и повышает безопасность вождения.

6. Управление водными ресурсами:

   - Применение: Помощь в управлении водохранилищами и защите водных ресурсов, оптимизация распределения водных ресурсов.

   - Ценность: предоставление точных данных об осадках для поддержки рационального использования водных ресурсов и защиты окружающей среды.

7. Мониторинг охраны окружающей среды:

   - Применение: мониторинг воздействия осадков на окружающую среду и поддержка экологической защиты и восстановления.

   - Ценность: обеспечение научной основы для исследований окружающей среды и содействие устойчивому развитию.

8. научные исследования:

   - Применение: Обеспечить научную основу для исследований климата, управления водными ресурсами и других областей, а также содействовать научным исследованиям и разработкам в смежных областях.

   - Ценность: Содействие исследованиям изменения климата, выявление законов пространственного и временного распределения осадков и поддержка разработки политики.

 Подвести итог

Датчик осадков — важное устройство для обнаружения и измерения осадков с различными типами и принципами работы. От простых дождемеров с опрокидывающимся ведром до современных оптических и емкостных датчиков они предлагают ряд решений для конкретных нужд. Важность датчиков осадков заключается в их способности предоставлять точные данные об осадках, что жизненно важно для прогнозирования погоды, управления водными ресурсами и защиты окружающей среды, помогая нам понимать и ответственно использовать водный цикл Земли. По мере развития технологий датчики дождя продемонстрируют свой большой потенциал и ценность во многих других приложениях.
