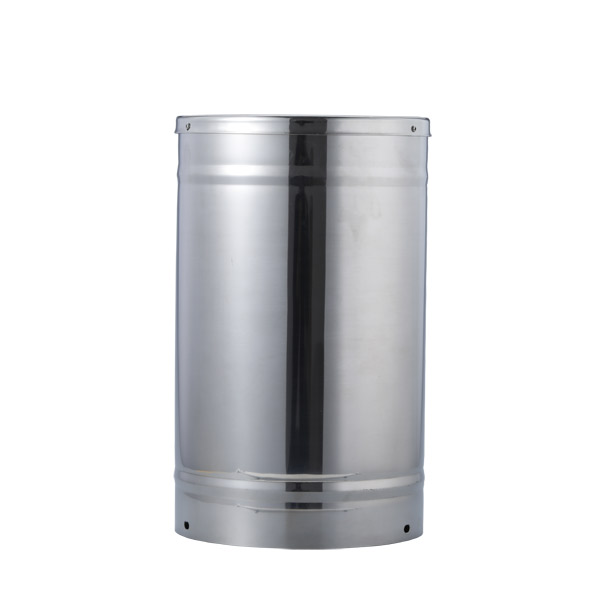

Датчик осадков

Датчик осадков , также известный как дождемер или монитор осадков, представляет собой устройство, предназначенное для измерения количества осадков, включая дождь, снег, град и любые другие формы осадков. Эти датчики играют важную роль в областях метеорологии, гидрологии и сельского хозяйства, помогая пользователям, таким как ученые, инженеры и фермеры, понимать и прогнозировать погодные условия, управление водными ресурсами и потребности в орошении.

Как работают датчики осадков :

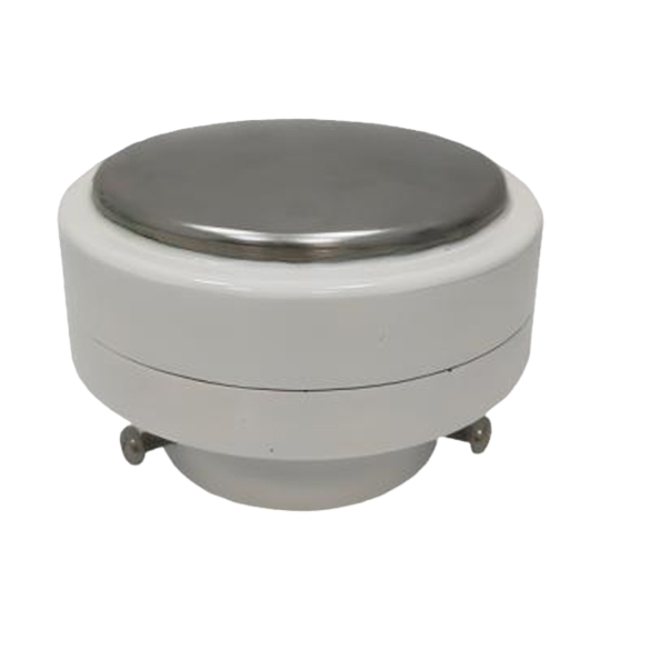

Датчики осадков бывают разных конструкций, но основной принцип обычно заключается в прямом сборе и количественной оценке осадков. Один из распространенных типов основан на механизме опрокидывающегося ведра, который состоит из двух небольших контейнеров, которые, когда в одном контейнере собирается определенное количество осадков, наклоняются, выливают воду в другой контейнер и отправляют электронный сигнал, который регистрирует событие и количество осадков. Другой тип датчика — оптический или акустический, который подсчитывает количество осадков, обнаруживая изменения в рассеянии света частицами осадков или распространение звуковых волн.

Принцип работы датчика осадков опрокидывающегося ковша

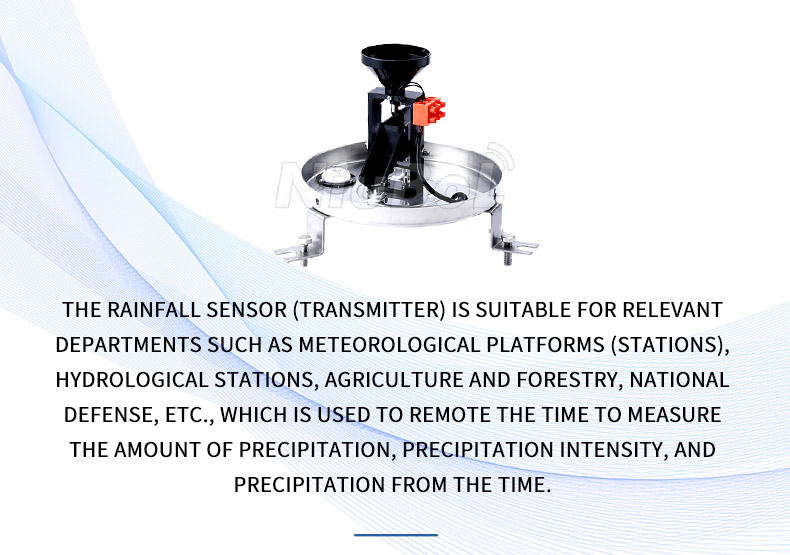

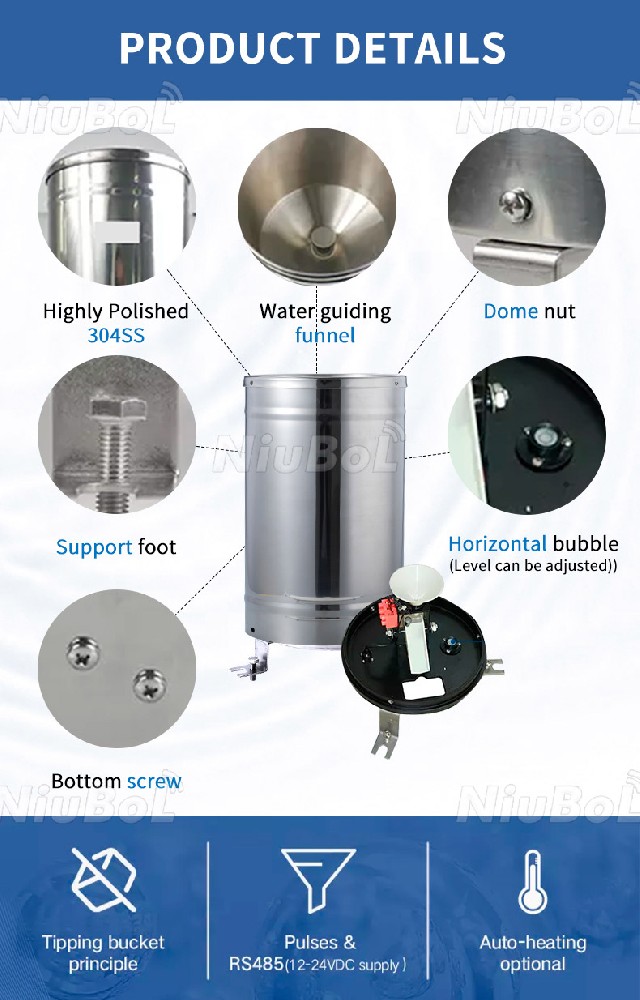

Датчик осадков с опрокидывающимся ковшом (TBRG) — это широко используемый датчик осадков , работающий по принципу наклонной воронки.

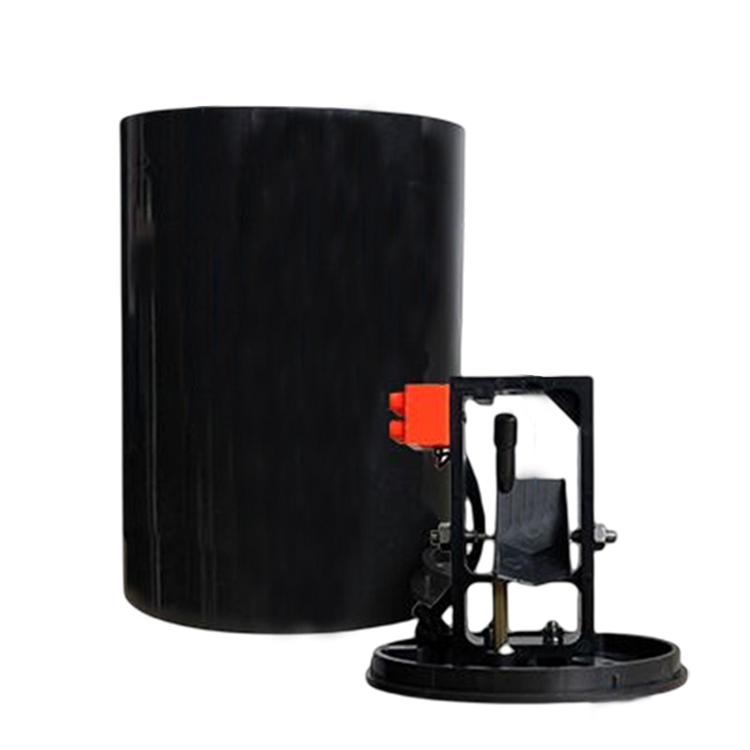

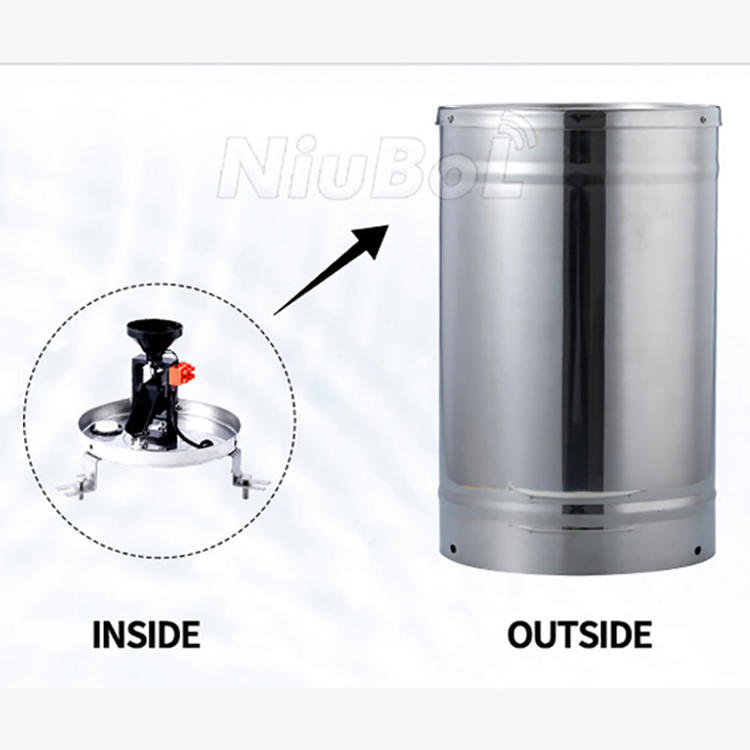

Осадкомер с опрокидывающимся ведром состоит из воронки и двух счетчиков. Воронка крепится на кронштейне с небольшим отверстием в нижней части воронки, когда осадки попадают в воронку, они будут скапливаться на дне воронки.

Когда количество осадков в воронке достигнет определенного значения, гравитация заставит воронку наклониться, заставляя воду выливаться в ведро определенной емкости. В то же время другое ведро заменяет исходное положение, становясь ведром, принимающим осадки.

Процесс инвертирования ведра запускает переключатель, который добавляет 1 к счетчику для регистрации события осадков. Таким образом, каждый раз, когда в воронке накапливается определенное количество осадков, запускается инвертирование ведра и счетчики накапливаются.

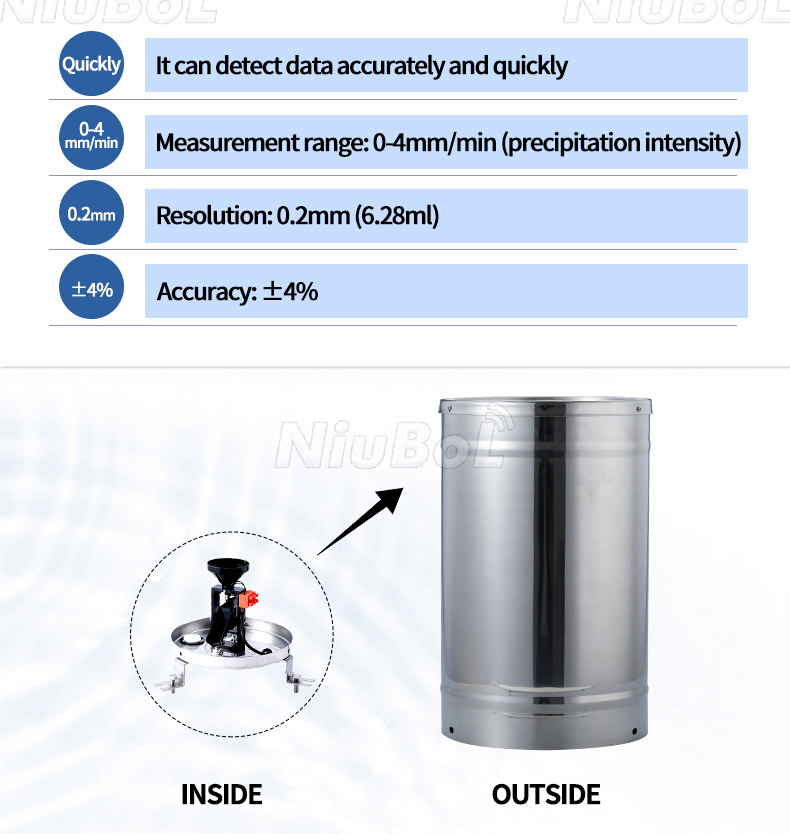

Подсчитав количество раз, когда счетчик накапливает данные, можно получить данные о количестве осадков. Обычно датчики опрокидывающегося ковша настроены на фиксированное количество осадков за инверсию, обычно 0,2 мм или 0,5 мм, и могут быть скорректированы по мере необходимости.

Преимуществами датчиков опрокидывающегося ковша являются их простая конструкция, высокая точность измерений, надежность и хорошая реакция как на дождь, так и на снег. Поэтому он широко используется в метеорологии, гидрологии, мониторинге окружающей среды и других областях и стал распространенным устройством для измерения осадков.

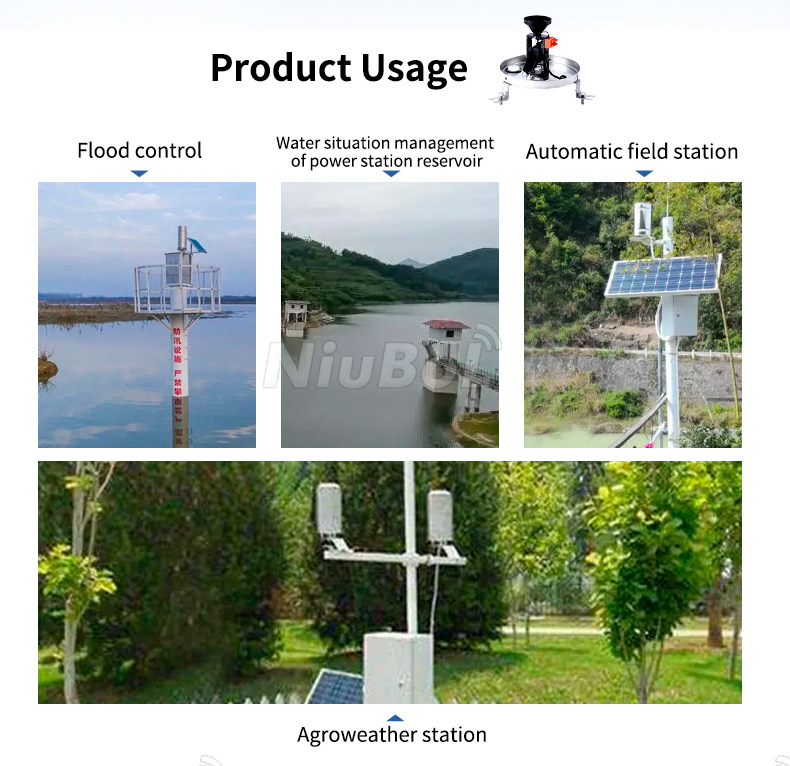

Сценарии применения, роль и ценность датчика осадков

Датчик осадков имеет широкий спектр применения и играет важную роль в областях метеорологии, гидрологии и мониторинга окружающей среды, а его ценность в основном выражается в следующих аспектах:

1. Метеорологическое прогнозирование и климатические исследования: Датчик осадков может измерять интенсивность осадков и ливней в режиме реального времени, предоставляя важную поддержку данных для метеорологического прогнозирования и климатических исследований. Отслеживая и анализируя осадки, он может помочь предсказать изменения погоды, сформулировать стратегии преодоления и провести углубленное исследование закономерностей и тенденций изменения климата.

2. Управление водными ресурсами: Осадки являются важной частью водных ресурсов, датчик осадков может предоставить точные данные об осадках, чтобы помочь отделу управления водными ресурсами для гидрологического мониторинга и планирования водных ресурсов. Благодаря мониторингу осадков в реальном времени он может оценить пополнение водных ресурсов, процесс гидрологического цикла и предоставить научную основу для рационального использования и защиты водных ресурсов.

3. Раннее предупреждение о стихийных бедствиях: наводнения, засухи, внезапные паводки и другие стихийные бедствия тесно связаны с осадками, датчик осадков может отслеживать осадки в режиме реального времени, чтобы помочь реализовать раннее предупреждение о стихийных бедствиях и управление рисками. Благодаря своевременному доступу к данным об осадках он может предупреждать и реагировать на потенциальные стихийные бедствия и сокращать число жертв и материальных потерь.

4. Мониторинг сельскохозяйственной и экологической среды: потребность сельскохозяйственных культур в осадках и соответствующее количество осадков являются одними из важных факторов для сельскохозяйственного производства. Датчик осадков может предоставлять данные мониторинга ситуации с осадками на сельскохозяйственных угодьях, которые могут помочь фермерам в планировании орошения и управлении сельскохозяйственным производством. Между тем, его также можно использовать для мониторинга экологической среды, чтобы понять влияние осадков на экосистему и предоставить научную справку для экологической защиты и восстановления.

Требования и меры предосторожности при установке датчика осадков в опрокидывающемся ковше

Дождемер с опрокидывающимся ковшом — это широко используемый датчик осадков, который, как правило, должен соответствовать следующим требованиям к установке и мерам предосторожности:

1. Место установки: дождемер с опрокидывающимся ковшом следует устанавливать на ровной, свободной от препятствий, не подверженной влиянию осадков поверхности, вдали от зданий, деревьев и других высоких объектов. В то же время следует убедиться, что место установки может облегчить техническое обслуживание и ежедневную эксплуатацию.

2. Высота установки: высота установки датчика опрокидывающегося ковша должна быть больше высоты окружающей поверхности, обычно рекомендуется не менее 0,75 м. Это может предотвратить влияние потока грунтовых вод на результаты измерений, а также уменьшить прилипание к воронке мусора и грязи.

3. Калибровка и обслуживание: Датчик опрокидывающегося ковша необходимо калибровать перед использованием, чтобы обеспечить точность измерений. Калибровка обычно выполняется путем сравнения данных, зарегистрированных стандартным измерителем осадков и датчиком опрокидывающегося ковша. В то же время датчик опрокидывающегося ковша регулярно проверяется и обслуживается, а воронка и ковш очищаются, чтобы обеспечить правильную работу и точные измерения.

4. Защита заземления: Датчик опрокидывающегося ковша должен быть заземлен и защищен от воздействия плохой погоды, например, ударов молнии по оборудованию. Рекомендуется использовать хорошее заземляющее оборудование и заземляющий провод, чтобы гарантировать, что сопротивление заземления будет менее 10 Ом.

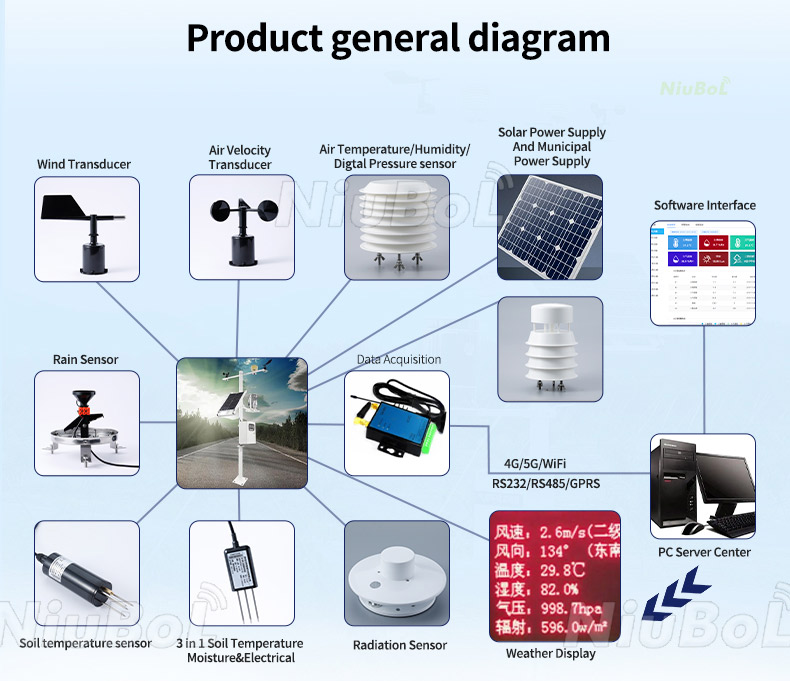

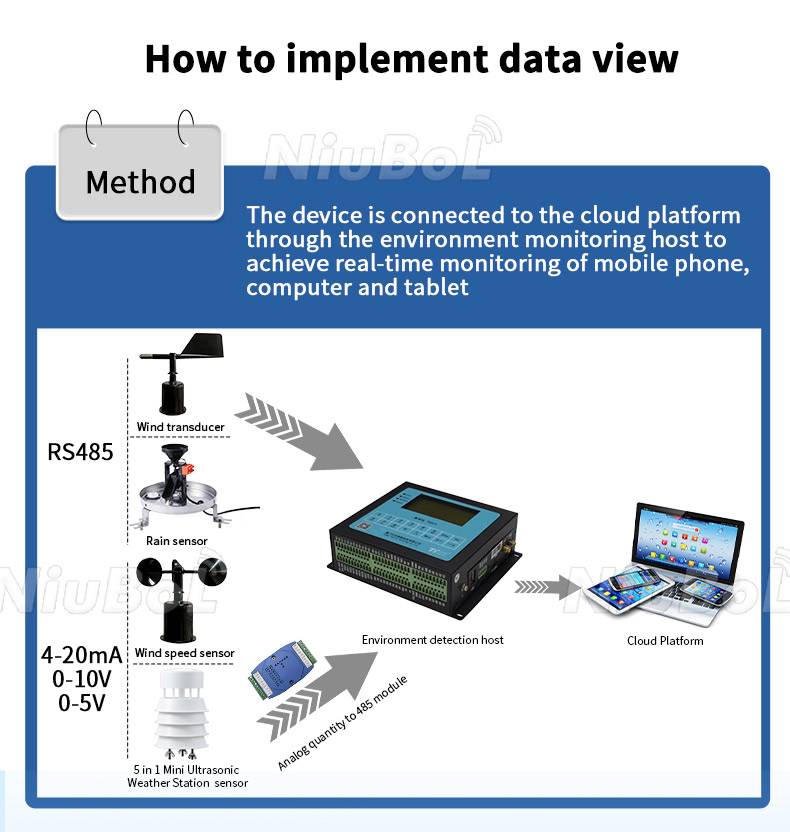

5. передача данных: датчик ковша обычно необходимо использовать с системой сбора данных, данные измерений будут передаваться в центр обработки данных или на платформу мониторинга. Рекомендуется выбрать надежный метод передачи данных, чтобы обеспечить своевременную и точную передачу данных.

Требования к установке и меры предосторожности для датчика осадков с опрокидывающимся ковшом включают место установки, высоту установки, калибровку и обслуживание, защиту заземления и передачу данных. Правильная установка и обслуживание могут обеспечить нормальную работу и точное измерение датчика с опрокидывающимся ковшом, предоставляя надежную поддержку данных для метеорологии, гидрологии, мониторинга окружающей среды и других областей.

Подводя итог, можно сказать, что применение датчика осадков в метеорологии, гидрологии, мониторинге окружающей среды и других областях играет важную роль и имеет важное значение, поскольку может предоставить ключевые данные об осадках для поддержки принятия решений и проведения научных исследований в области прогнозирования погоды, управления водными ресурсами, раннего предупреждения о стихийных бедствиях и сельскохозяйственного производства.

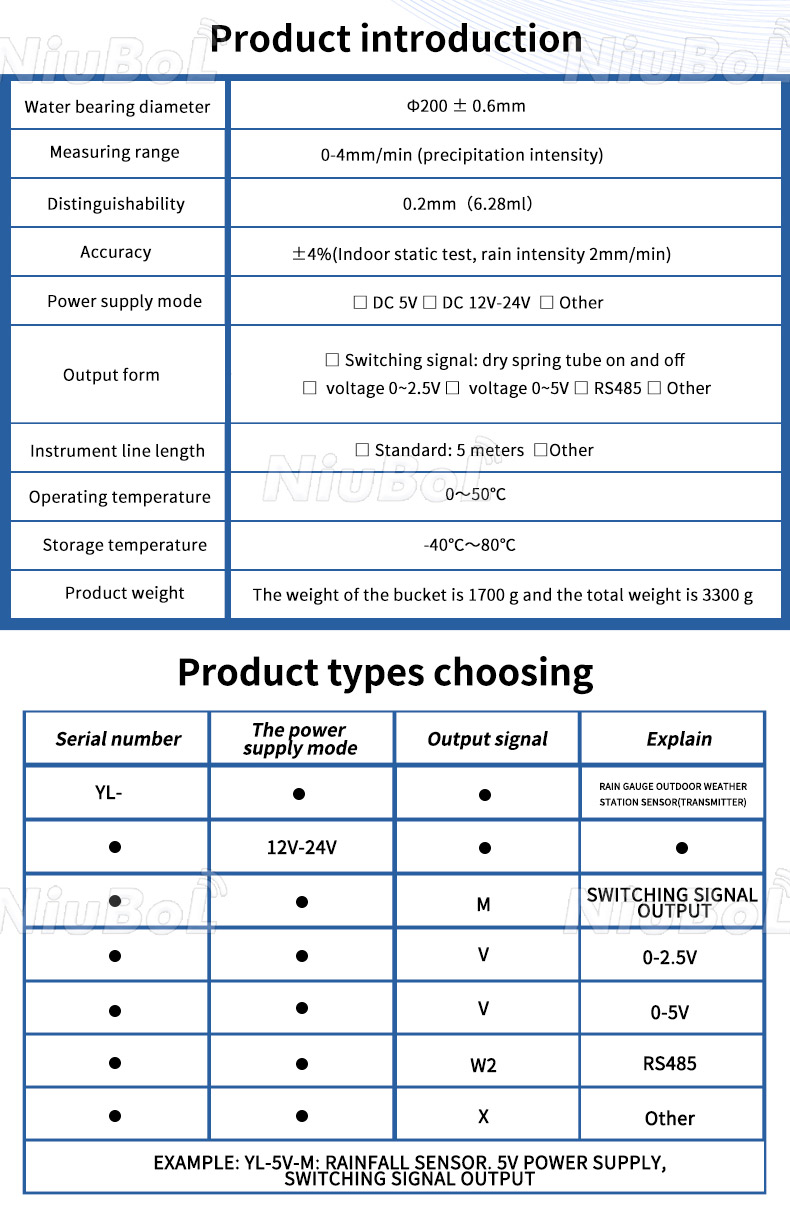

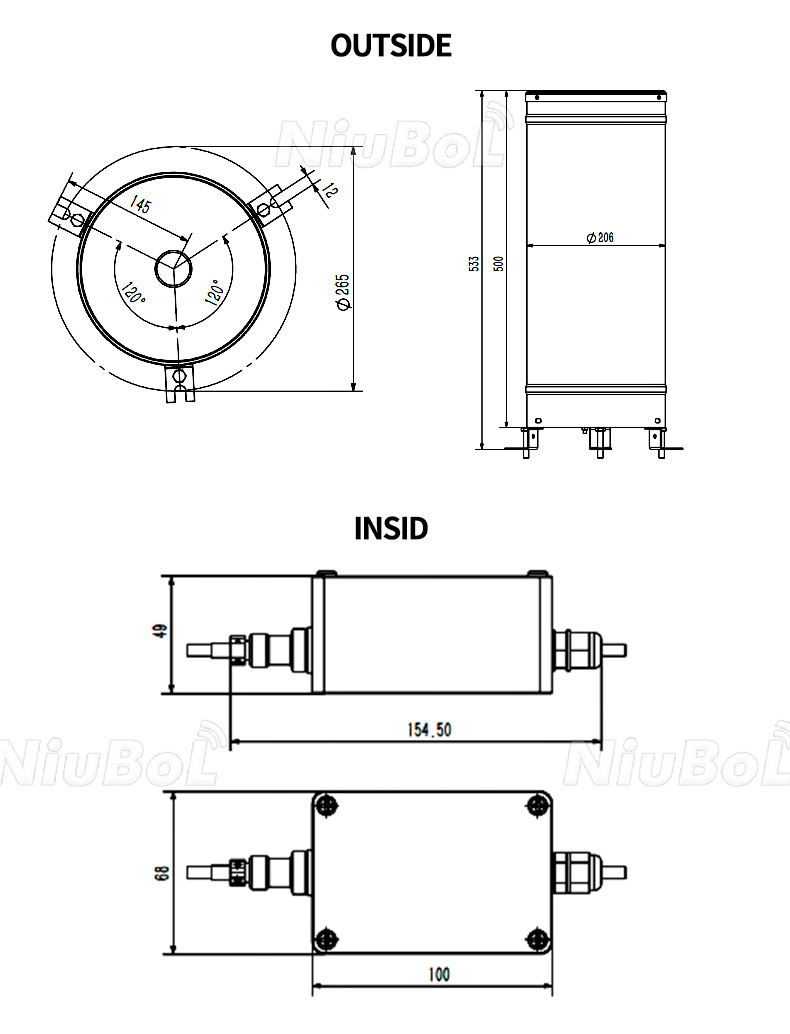

 Технические данные дождемера с опрокидывающимся ковшом

NBL-W-RS-Опрокидывающийся-ковш-дождемер-инструкция-руководство-0.5mm.pdf

NBL-W-ARS-Tipping-bucket-raingauge-instruction-manual.pdf

NBL-W-RS-Rain-sensors-instruction-manual-V4.0.pdf
