Руководство по выбору микрометеорологической системы мониторинга линий электропередачи

Инженерные решения по развертыванию систем микрометеорологического мониторинга линий электропередачи в проектах фотоэлектрических систем и интеграции в энергосеть

Введение: Эволюция микрометеорологического мониторинга от сбора данных до центра принятия решений

В условиях ускоренного строительства новых энергосистем связь между фотоэлектрическими массивами и линиями электропередачи (ЛЭП) продолжает углубляться. Микрометеорологические параметры окружающей среды превратились из простых «справочных данных» в ключевые переменные для принятия решений по интеллектуальной эксплуатации и техническому обслуживанию электростанций. Для системных интеграторов и EPC-подрядчиков ценность систем мониторинга микроклимата ЛЭП заключается не только в точности точечных данных, но и в их способности выступать в качестве узлов граничного восприятия для глубокой интеграции со SCADA, EMS и интеллектуальными платформами O&M.

Опираясь на более чем десятилетний опыт реализации проектов в области промышленного экологического мониторинга, компания NiuBoL разработала полнофункциональное решение для микрометеорологического мониторинга, охватывающее сенсорный, коммуникационный уровни и уровень платформы для типичных сценариев, таких как наземные фотоэлектрические станции, распределенные проекты в горной местности и коридоры высоковольтных ЛЭП. В данной статье систематически излагается логика инженерного выбора, основы проектирования архитектуры связи и типичные практики системной интеграции с технической точки зрения системного интегратора.

Основные сценарии применения: Технический замкнутый цикл от восприятия среды до активной защиты

Оценка динамической ветровой нагрузки фотоэлектрических массивов и управление связью с инверторами

Поломка систем крепления фотоэлектрических модулей из-за ветра является высокочастотным риском при эксплуатации станций. Традиционные данные о скорости ветра, основанные на макропрогнозах метеослужб, обычно имеют пространственное разрешение ниже требований проекта и не могут фиксировать локальные характеристики порывов ветра внутри массивов.

Путь технической реализации:
      - Ультразвуковые измерители скорости и направления ветра развертываются в репрезентативных точках массива с частотой дискретизации ≥1 Гц, обеспечивая вывод в реальном времени мгновенной скорости ветра, пиков порывов и векторов направления ветра.
      - Данные передаются на граничный вычислительный шлюз по протоколу RS-485/Modbus RTU; локальные алгоритмы обрабатывают данные для формирования уровней предупреждения о ветровой нагрузке.
      - Шлюз взаимодействует с системой SCADA инвертора по протоколу IEC 61850 или MQTT, запуская предустановленную логику защитного снижения мощности или отключения.
      - Пороги предупреждения динамически настраиваются на основе расчетной скорости ветра для конструкций (обычно уровни 25–40 м/с) для дифференцированного реагирования.

Данное решение превращает пассивное реагирование на чрезвычайные ситуации в активный превентивный контроль, значительно снижая риск повреждения конструкций при экстремальных ветровых условиях.

Оптимизация управления тепловым режимом на уровне модулей и обеспечение эффективности генерации

Температурный коэффициент мощности фотоэлектрических модулей обычно составляет от –0,3%/℃ до –0,5%/℃; длительное воздействие высоких температур напрямую ведет к потере доходов от генерации. Что еще более критично, локальные эффекты «горячих точек» могут привести к необратимой деградации модулей.

Ключевые моменты интеграционного решения:
      - Микрометеостанция интегрирует датчики температуры тыльной стороны модуля (PT100 или термопара) для формирования многомерной модели оценки тепловой среды вместе с данными об облученности и температуре окружающего воздуха.
      - Данные поступают в систему EMS электростанции и в сочетании с эксплуатационными данными инвертора позволяют построить кривые зависимости эффективности генерации от температуры модуля.
      - Когда температура модуля превышает заданный порог (например, 75℃), система автоматически запускает/останавливает вентиляторы охлаждения или регулирует рабочую точку цепочки для точного управления теплом.

Раннее выявление обледенения и предупреждение о безопасности конструкций

В высокогорных и холодных регионах гололедные нагрузки на ЛЭП и опоры фотоэлектрических систем являются основными проблемами зимней эксплуатации. Толщина льда, превышающая проектные значения, может напрямую привести к обрыву проводов, обрушению опор и другим серьезным авариям.

Комбинация технологий мониторинга:
      - Метеорологические параметры: Температура воздуха (точность ±0,2℃), относительная влажность (точность ±2%RH), идентификация типа осадков (датчик дождя/снега).
      - Физические величины: Датчики натяжения контролируют изменение натяжения проводов; датчики наклона контролируют углы отклонения гирлянд изоляторов.
      - Алгоритм слияния: Модель роста обледенения на основе метеоусловий и механических параметров для косвенной оценки и прогнозирования тенденций толщины льда.

Когда система определяет, что риск обледенения достигает желтого уровня предупреждения, она автоматически отправляет уведомление на платформу управления O&M, инициируя плавку льда постоянным током или механические операции по деиконизации.

Мониторинг электрического поля грозы и связь с безопасностью персонала

В определенных высокотехнологичных сценариях интегрируются измерители напряженности атмосферного электрического поля для локального мониторинга грозовой активности. Когда напряженность поля превышает 2 кВ/м, система активирует предупреждение о грозе, связываясь с системами контроля доступа на станцию и системами оповещения для принудительной остановки высотных работ на открытом воздухе и обеспечения безопасности персонала.

Ключевые параметры выбора и сравнение технических характеристик микрометеостанций для ЛЭП

Уровень датчиков: Баланс точности, надежности и затрат на обслуживание

Сравнение технологий измерения скорости и направления ветра

Инженерная рекомендация: В фотоэлектрических проектах и на ЛЭП следует отдавать приоритет ультразвуковым анемометрам. Отсутствие движущихся частей позволяет им отлично адаптироваться к суровым условиям (высокогорье, соляной туман, пыль), а стоимость обслуживания в течение всего жизненного цикла значительно ниже, чем у механических решений.

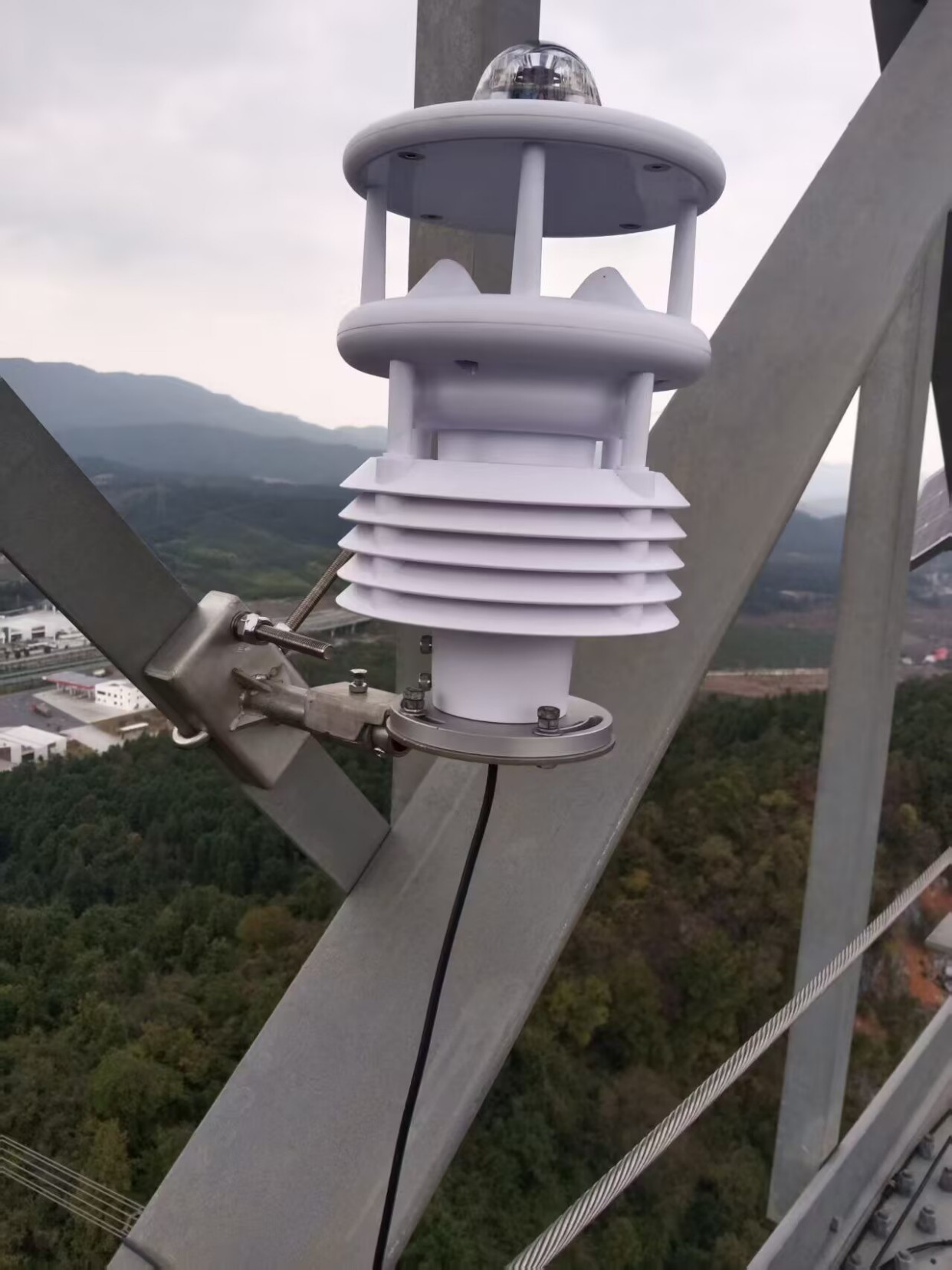

Особенности выбора датчиков температуры и влажности

- Диапазон измерения температуры должен охватывать от –40℃ до +80℃ для работы в условиях экстремального холода и жары.
      - Датчики влажности должны иметь функцию автоматического нагрева/удаления росы для предотвращения ошибок из-за конденсации в условиях высокой влажности.
      - Предпочтительно использовать интегрированные зонды с радиационными экранами во избежание ошибок измерения температуры, вызванных солнечным излучением.

Архитектура связи: Проектирование стека протоколов от полевой шины до облачной платформы

Проектирование связи для систем микрометеорологического мониторинга должно обеспечивать баланс между производительностью в реальном времени, надежностью и совместимостью. Типичная архитектура включает три уровня:

Связь на уровне устройств (датчик — шлюз)

- Modbus RTU поверх RS-485: Наиболее зрелое решение для промышленной полевой шины, расстояние передачи до 1200 м, поддерживает гирляндное подключение нескольких устройств.
      - SDI-12: Цифровой интерфейс, подходящий для многопараметрического мониторинга почвы/гидрологии, крайне низкое энергопотребление, идеально для систем на солнечных батареях.
      - Аналоговый 4–20 мА: Резервный метод связи, обеспечивающий непрерывность передачи ключевых параметров при отказе цифровой связи.

Связь на граничном уровне (шлюз — платформа)

- IEC 61850: Стандартный протокол энергосистем, подходящий для бесшовной интеграции с системами автоматизации подстанций.
      - MQTT через 4G/LoRa: Легковесный протокол IoT, поддерживающий надежную передачу в условиях низкой пропускной способности.
      - OPC UA: Ориентированный на Индустрию 4.0 протокол кроссплатформенной совместимости, подходит для сложных сценариев интеграции устройств разных производителей.

Стыковка на уровне платформы

- Поддержка передачи данных через RESTful API, что облегчает интеграцию со сторонними платформами управления O&M и системами цифровых двойников.
      - Предоставление интерфейсов экспорта исторических данных в форматах JSON/XML для удовлетворения потребностей инженерного аудита и научно-исследовательского анализа.

Электропитание и монтаж: Ограничения реализации на инженерных объектах

Решения по электропитанию

- Независимое питание «солнечная панель + аккумулятор»: Подходит для удаленных точек мониторинга ЛЭП без доступа к электросети; необходимо рассчитать локальную инсоляцию и энергопотребление оборудования для обеспечения избыточности в периоды затяжной облачности.
      - Доступ к электросети: Высочайшая надежность; требуется грозозащита от перенапряжений и конфигурация источника бесперебойного питания (ИБП/UPS).

Технические условия механического монтажа

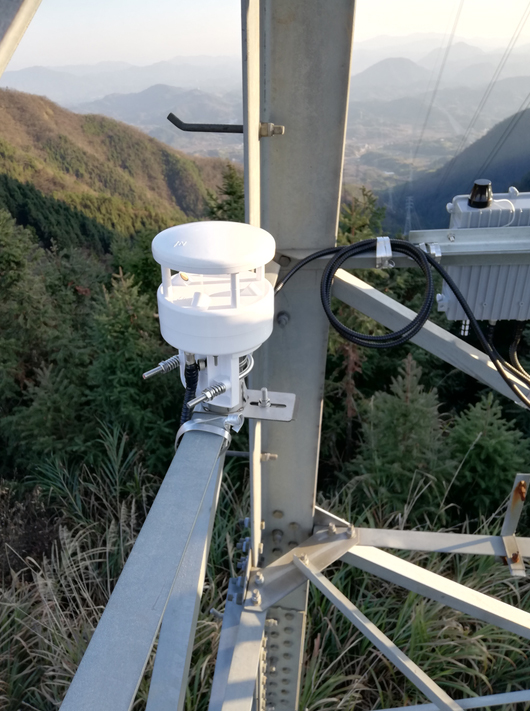

- Высота установки анемометра обычно составляет 10 м (по стандарту ВМО); убедитесь в отсутствии препятствий в радиусе 10-кратной высоты установки.
      - Материал кронштейна: горячеоцинкованная сталь или нержавеющая сталь 304.
      - Класс защиты корпуса оборудования ≥ IP65, с активным теплоотводом, подходит для широкого температурного диапазона от –30℃ до +60℃.

Практика системной интеграции: Типичные проблемы при пусконаладке и решения

Проблемы совместимости нескольких протоколов

Описание проблемы: Сосуществование нескольких протоколов (Modbus RTU, IEC 61850, проприетарные) на объекте затрудняет агрегацию данных.
      Решение: Развертывание мультипротокольных граничных шлюзов (например, серия NiuBoL NB-IoT Gateway) со встроенным механизмом преобразования протоколов для единообразного отображения данных различных протоколов в стандартный формат MQTT или OPC UA, что снижает сложность разработки платформы верхнего уровня.

Скачки данных, вызванные электромагнитными помехами

Описание проблемы: Сильная электромагнитная среда вокруг высоковольтных ЛЭП вызывает помехи в сигналах датчиков, проявляющиеся в виде периодических скачков данных о скорости ветра или температуре.

Решение:
      - Использование экранированных кабелей типа «витая пара» для датчиков, одностороннее заземление экрана.
      - Установка согласующего резистора 120 Ом на концах шины RS-485 для подавления отражения сигнала.
      - Добавление изоляторов сигналов на критически важных аналоговых каналах для обеспечения гальванической развязки контуров заземления.

Долгосрочная стабильность в экстремальных условиях

Описание проблемы: Высокое УФ-излучение и большие суточные перепады температур в высокогорных районах вызывают старение корпуса и нарушение герметичности.

Решение:
      - Использование корпусов из модифицированного УФ-стойкого поликарбоната или алюминиевого сплава с фторуглеродным покрытием.
      - Выбор водонепроницаемых разъемов авиационного класса (IP67 или выше).
      - Применение двойного уплотнительного кольца в критических местах с периодической проверкой герметичности.

Линейка продуктов NiuBoL для микрометеорологического мониторинга охватывает весь спектр — от стандартных станций экологического мониторинга до специализированных устройств для высоковольтных ЛЭП, поддерживая глубокую кастомизацию протоколов связи, схем питания и монтажных конструкций. Наша команда техподдержки обеспечивает интеграторам полный цикл инженерного сопровождения — от проектирования решения и пусконаладки оборудования до интеграции в платформу, обеспечивая эффективную сдачу проектов.

FAQ:

В1: Как интегрировать данные микрометеорологического мониторинга с существующими системами SCADA фотоэлектрических станций?
      Стандартное решение обеспечивает доступ к процессору препроцессинга SCADA через протоколы Modbus TCP/IP или IEC 61850 и сопоставляет данные с базой данных SCADA реального времени. NiuBoL поддерживает быструю регистрацию устройств и привязку переменных для основных платформ SCADA (например, KingSCADA, ForceControl, Wonderware).

В2: Каков верхний предел измерений ультразвуковых анемометров в условиях сильного ветра?
      Обычные модели могут измерять до 60 м/с (что соответствует супертайфуну 17 баллов по шкале Бофорта), удовлетворяя требованиям большинства сценариев применения, за исключением зон экстремально сильных ветров.

В3: Какие протоколы доступа к облачным платформам поддерживает система?
      Нативная поддержка MQTT v3.1/v5.0, HTTP и других основных стеков протоколов облачных платформ. Для частных облачных платформ доступны шлюзы преобразования протоколов.

В4: Как несколько микрометеостанций могут сформировать региональную сеть мониторинга?
      Агрегация данных с нескольких объектов достигается через самоорганизующуюся сеть LoRa или 4G; один шлюз может управлять более чем 32 узлами мониторинга. Сеть поддерживает гибридные топологии типа «звезда», «цепь» и «сетка» (mesh) для адаптации к требованиям покрытия связи на сложной местности.

В5: Каков рекомендуемый цикл обслуживания в условиях сильной запыленности, например, в пустыне Гоби?
      Ультразвуковые анемометры: ежеквартальная очистка поверхности, с акцентом на проверку отложений на ультразвуковом зонде; датчики температуры и влажности: замена пылезащитного хлопкового фильтра каждые полгода. Система поддерживает удаленную диагностику состояния датчиков и динамическую корректировку планов обслуживания на основе индекса загрязнения.

В6: Могут ли быть предоставлены документы с техническими характеристиками и доказательствами производительности при проведении тендеров?
      Да. Мы можем предоставить стандартные шаблоны тендерной документации, соответствующие техническим спецификациям, включая подробные таблицы технических параметров, отчеты о типовых испытаниях и сертификаты системы ISO 9001. Для зарубежных проектов доступны декларации о соответствии ROHS и сертификационные документы CE.

Резюме

Реализация ценности систем микрометеорологического мониторинга ЛЭП зависит от полноцепочечного технического взаимодействия: от точности датчиков и надежности связи до интеллектуальности платформы. Для системных интеграторов выбор поставщиков оборудования с возможностями глубокой кастомизации и проверенным опытом инженерного обслуживания является ключевым решением для обеспечения технологического лидерства проекта и надежности сдачи.

Компания NiuBoL стремится выступать в качестве технического расширения для наших партнеров, снижая техническую неопределенность и риски реализации при сдаче проектов за счет модульной архитектуры оборудования, открытых программных интерфейсов и стандартизированных инженерных услуг. В контексте интеллектуальной модернизации новых энергосистем микрометеорологический мониторинг превращается из вспомогательного инструмента в основную инфраструктуру. Мы надеемся на совместную работу с отраслевыми партнерами для продвижения технологического прогресса и совершенствования стандартов.
