Ультразвуковой интегрированный датчик скорости и направления ветра

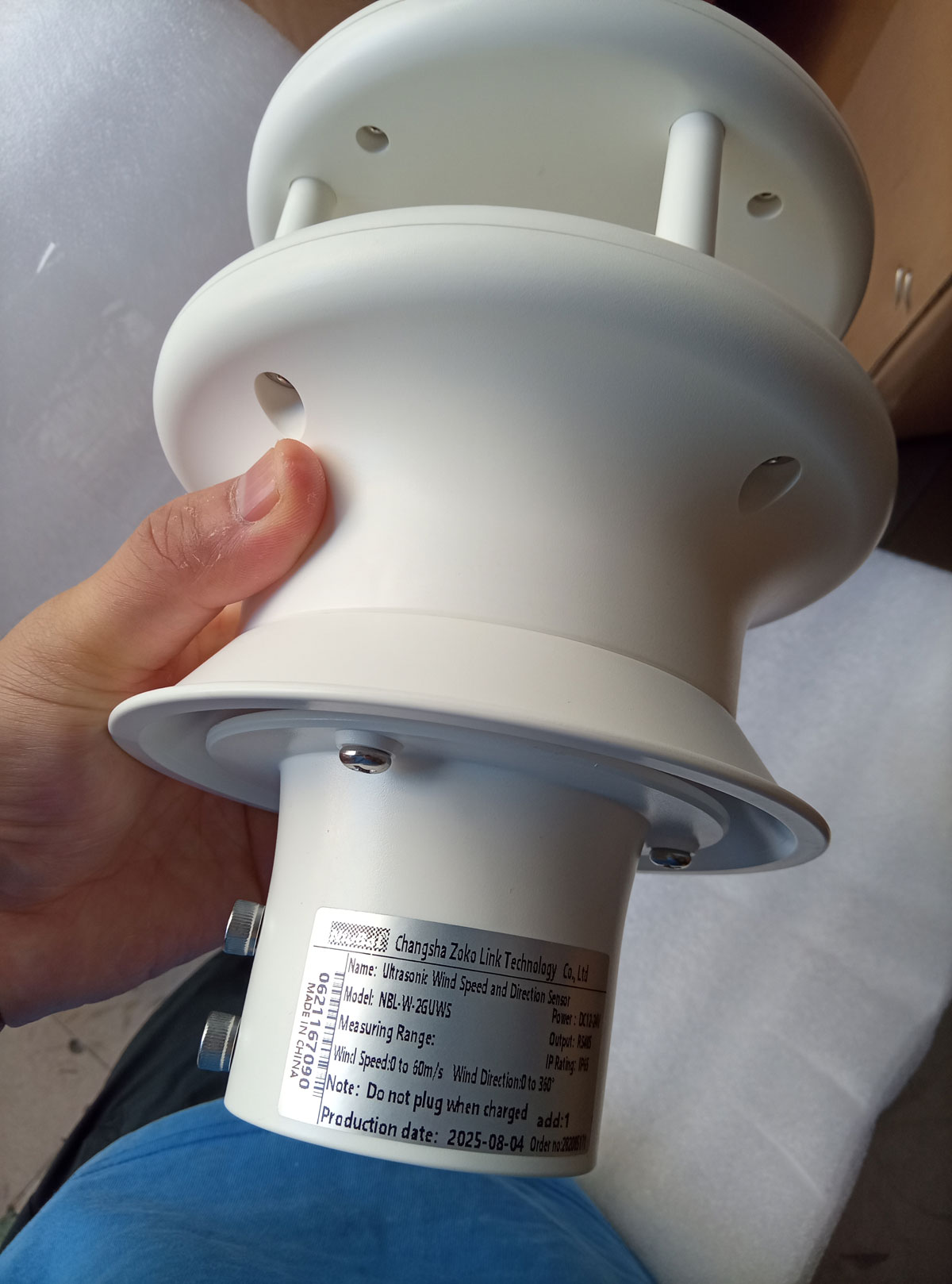

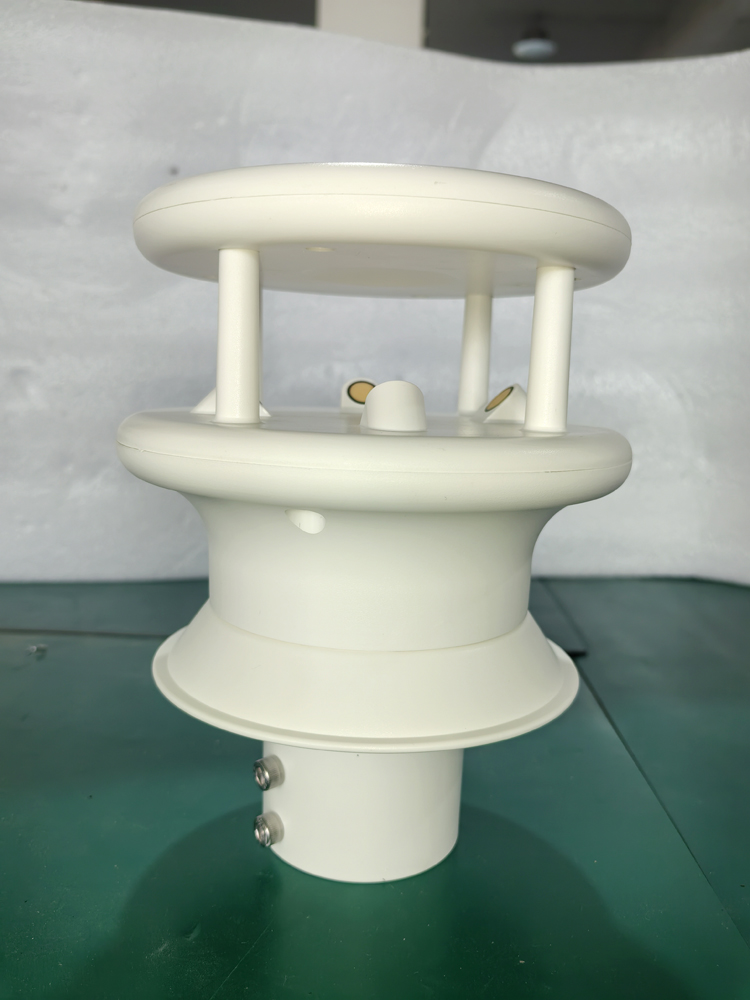

Обзор ультразвукового интегрированного датчика скорости и направления ветра NBL-W-21GUWS

Ультразвуковой интегрированный датчик скорости и направления ветра NBL-W-21GUWS — это полностью цифровой высокоточный прибор, предназначенный для быстрого и точного измерения скорости и направления ветра. Оснащённый встроенным блоком обработки сигналов, он может выдавать сигналы в соответствии с требованиями пользователя и опционально учитывать дополнительные параметры, такие как температура, влажность, атмосферное давление, содержание частиц PM2.5 и PM10, уровень шума, солнечную радиацию и количество осадков.

Благодаря прочной конструкции датчик обеспечивает надежную работу в суровых погодных условиях. Он широко применяется в метеорологии, мониторинге окружающей среды, аэропортах, портах, лабораториях, промышленности, сельском хозяйстве и транспортной отрасли.

 Основные характеристики ультразвукового интегрированного датчика скорости и направления ветра NBL-W-21GUWS

 Высокая точность измерений: использует ультразвуковую технологию для получения точных данных о скорости и направлении ветра, избегая ошибок традиционных анемометров .

 Прочный и надежный: имеет высокопрочную конструкцию, обеспечивающую длительную стабильную работу в суровых погодных условиях.

 Многофункциональная интеграция: дополнительная интеграция нескольких датчиков (температуры, влажности, давления воздуха, PM2.5 и т. д.) для многомерного мониторинга.

 Высокая помехозащищенность: устойчивость к внешним помехам от радио-, радиолокационных и вибрационных источников, гарантирующая точность данных.

Принцип работы интегрированного ультразвукового датчика скорости и направления ветра

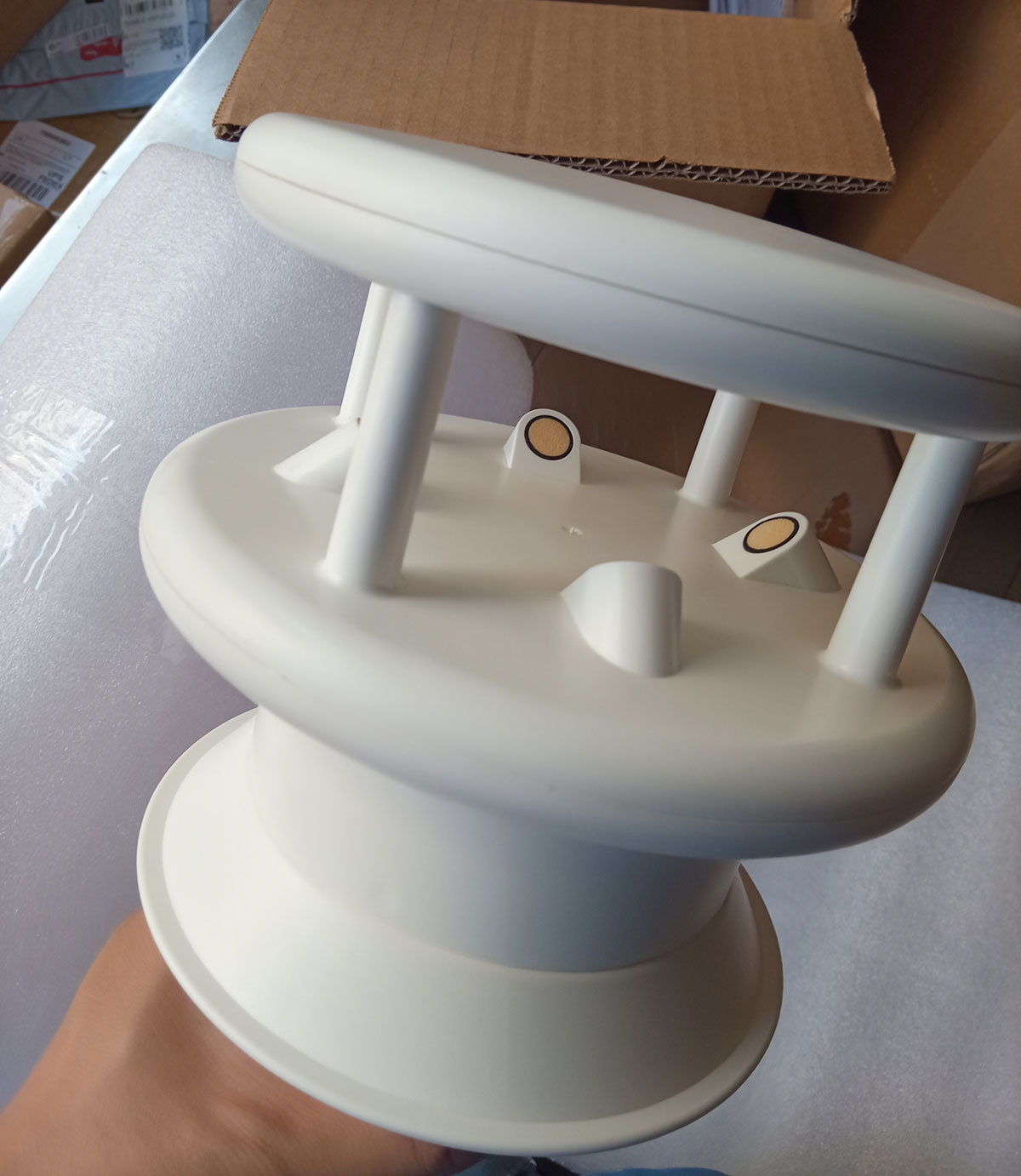

Датчик NBL-W-21GUWS рассчитывает скорость и направление ветра, измеряя время прохождения ультразвукового сигнала между парами преобразователей, ориентированными по направлению «север-юг» (NS) и «запад-восток» (WE). Например, при северном ветре время прохождения сигнала с севера на юг будет короче, чем с юга на север, что позволяет точно рассчитать скорость и направление ветра. Этот метод не зависит от температуры и других факторов окружающей среды.

 Технические характеристики интегрированного ультразвукового датчика скорости и направления ветра

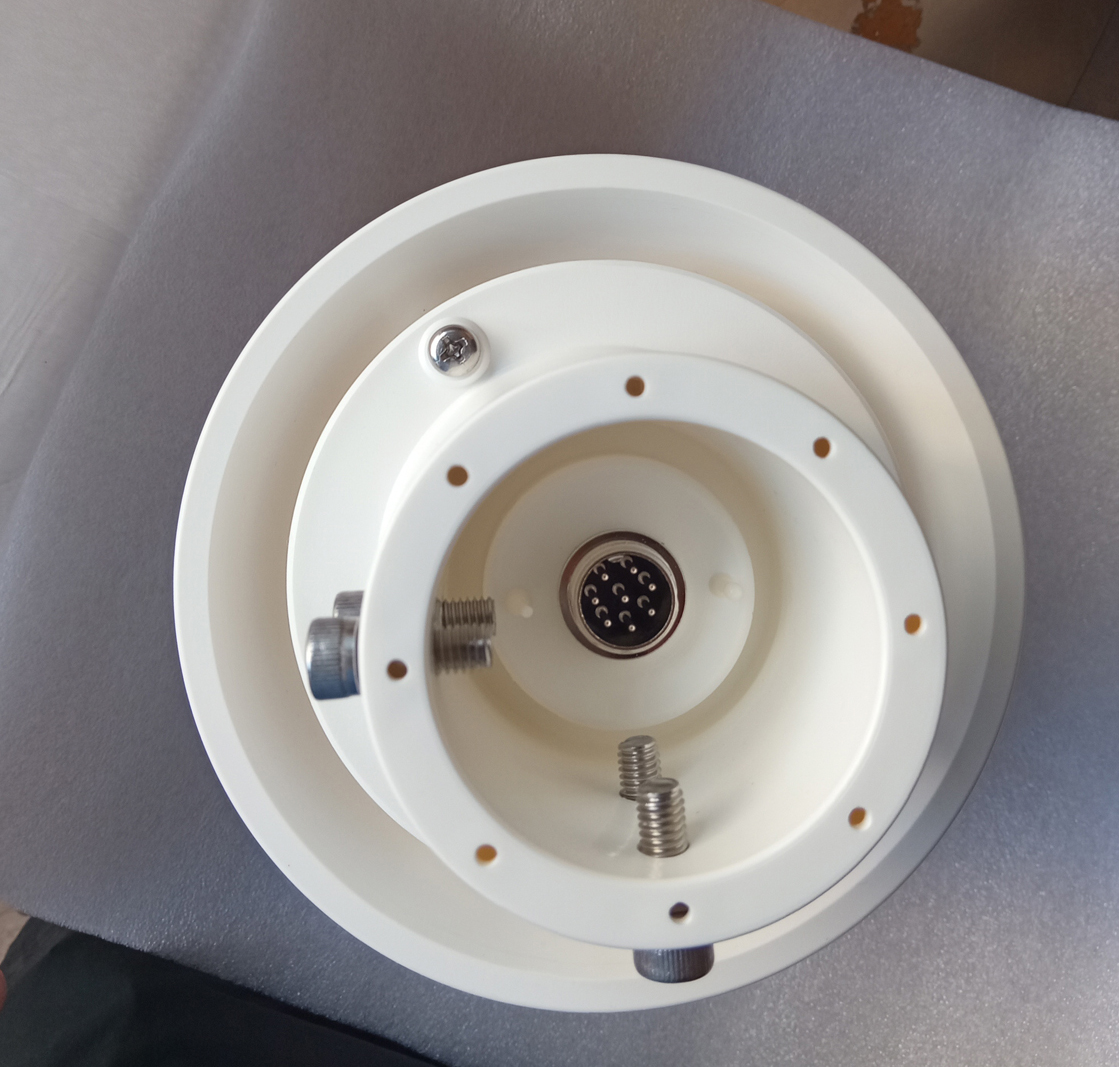

 Инструкция по подключению интегрированного ультразвукового датчика скорости и направления ветра

1. Использование регистратора данных нашей компании: Подключите кабель датчика непосредственно к соответствующему интерфейсу регистратора данных.

2. Автономная проводка датчика:

    Красный: Блок питания +

    Черный: Блок питания –

    Желтый: RS485+

    Синий: RS485–

Примечание: для окончательной информации следуйте маркировке проводов на кабеле.

Замечания по установке интегрированного ультразвукового датчика скорости и направления ветра

 Избегайте источников помех: убедитесь, что на датчик не влияют радио- и радиолокационные передатчики, судовые двигатели или источники механической вибрации.

 Не устанавливайте параллельно устройствам радиолокационного сканирования; соблюдайте дистанцию не менее 2 метров.

 Избегайте установки вблизи деревьев, столбов или высотных зданий, которые могут вызвать нарушения воздушного потока.

 Рекомендуемая высота: 10 метров над землей на открытых участках или в 1,5 раза больше высоты здания, избегая перекрытия препятствий.

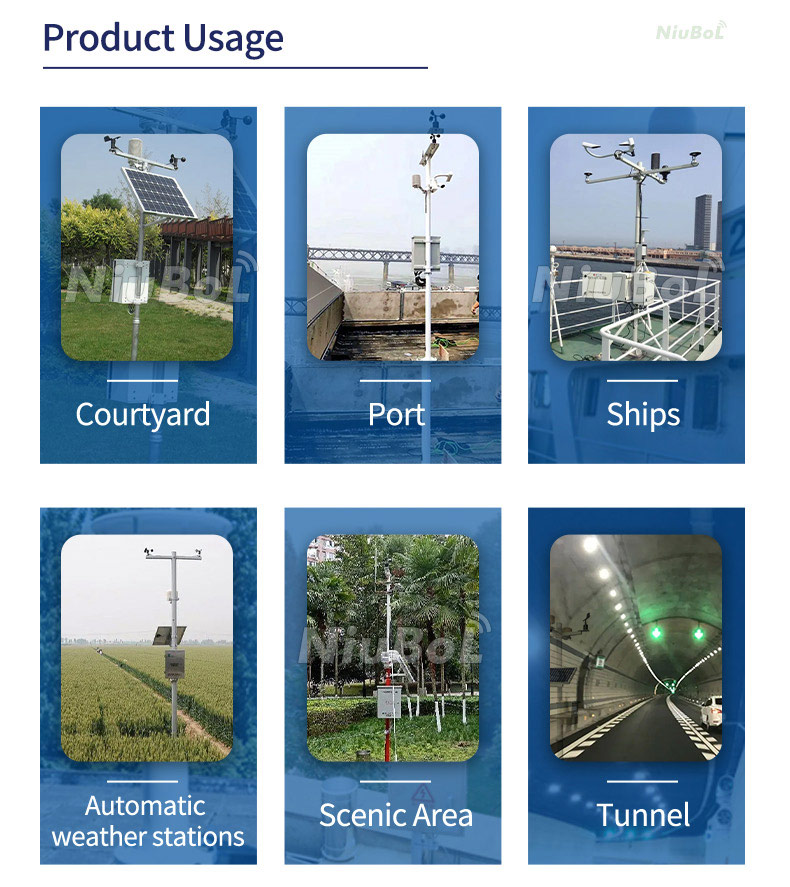

Сценарии применения интегрированного ультразвукового датчика скорости и направления ветра

 Метеорологический мониторинг: измерение скорости и направления ветра в режиме реального времени для метеостанций.

 Мониторинг окружающей среды: поддерживает оценку состояния атмосферы для проектов по охране окружающей среды.

 Авиация и порты: предоставляет точные данные о ветре для обеспечения безопасной эксплуатации самолетов и судов.

 Промышленное и сельскохозяйственное применение: мониторинг наружных условий для управления технологическими процессами и полевыми работами.

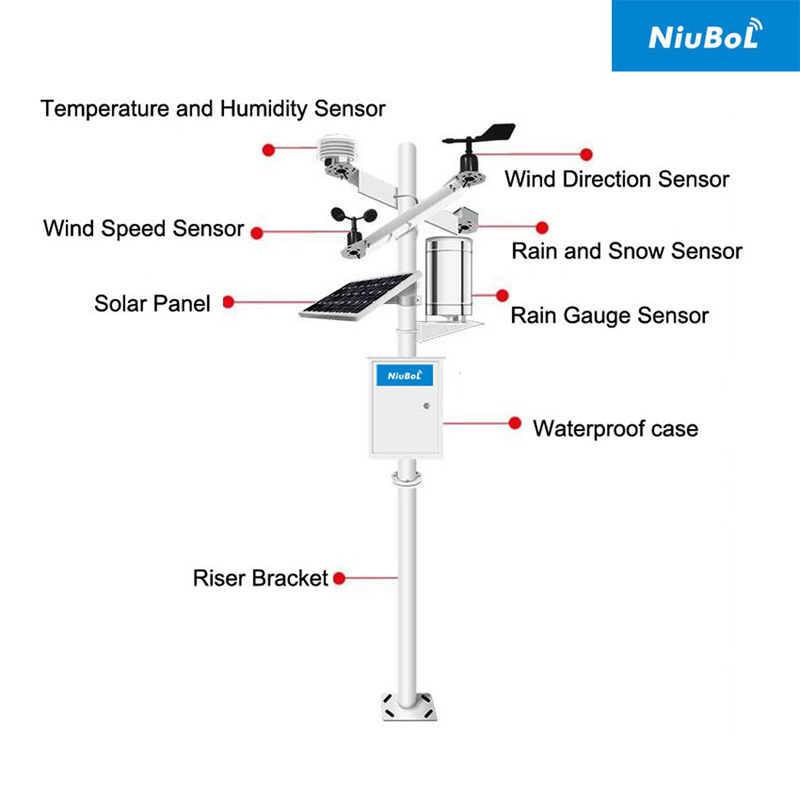

Стандарты установки (согласно рекомендациям ВМО)

На открытых площадках высота установки должна быть более 10 метров от уровня земли, без препятствий.

Для обеспечения точности измерений датчик следует размещать вдали от окружающих зданий и источников вибрации.

 Заключение

Ультразвуковой интегрированный датчик скорости и направления ветра NBL-W-21GUWS обеспечивает высокоточные измерения и долговечность, что делает его идеальным решением для метеорологического и экологического мониторинга. Этот датчик обеспечивает надежную работу и получение достоверных данных как для долгосрочного мониторинга в экстремальных погодных условиях, так и для профессионального применения, требующего высокой точности данных.

Для получения дополнительной информации или технической помощи свяжитесь с нами — наша команда окажет вам профессиональную поддержку и индивидуальные решения.

Технические характеристики ультразвукового анемометра 2-в-1 ( датчика скорости и направления ветра )

NBL-W-21GUWS-Ультразвуковой-датчик-скорости-и-направления-ветра.pdf
