Датчик осадков: принцип работы, роль и технический анализ

Датчики осадков NiuBoL: принцип работы, роль и техническое сравнение

I. Основное определение и роль датчиков осадков

1. Определение

Датчик осадков — это прецизионный прибор, который преобразует естественные атмосферные осадки в распознаваемые и передаваемые электрические сигналы. Он является ключевым компонентом автоматических метеорологических станций и систем гидрологического мониторинга.

2. Основная роль

Роль датчиков осадков значительно шире простого измерения — они служат критической информационной поддержкой в современном обществе:

• Предотвращение катастроф и раннее предупреждение: Мониторинг интенсивности и суммарного количества осадков в реальном времени предоставляет своевременные и точные входные данные для систем предупреждения о наводнениях, внезапных паводках и городских подтоплениях.

• Управление водными ресурсами: Обеспечивает научную основу для планирования работы водохранилищ, управления водосборными бассейнами и пополнения подземных вод, оптимизируя распределение и использование водных ресурсов.

• Метеорология и климатические исследования: Предоставляет долгосрочные данные об осадках для анализа климатических моделей, повышения точности прогнозов погоды и исследований изменения климата.

• Точная агрономия:

• Повышает эффективность орошения: помогает фермерам точно понимать естественные осадки, избегая пере- или недоорошения, экономя воду и энергию.

• Руководит сельскохозяйственными работами: помогает выбирать сорта культур, подходящие для местных условий осадков, определять оптимальные сроки посева и внесения удобрений, тем самым повышая урожайность.

• Снижает риск затопления: раннее предупреждение о локальных сильных ливнях позволяет своевременно организовать дренаж и защитные мероприятия.

II. Принципы работы и структурный анализ основных типов датчиков осадков

С развитием технологий типы датчиков осадков становятся всё более разнообразными. В настоящее время основные датчики делятся на две категории: опрокидывающегося типа (механические) и пьезоэлектрические (электронные/оптические).

1. Датчик осадков опрокидывающегося типа (на примере NBL-W-RS)

Датчик осадков опрокидывающегося типа — классический сенсор, основанный на механическом объёмном измерении, и в настоящее время является наиболее широко применяемым прибором для измерения осадков.

Конструкция и принцип работы:

• Сбор и направление: Дождевая вода попадает в верхний цилиндр (воронку) через приёмное отверстие (например, диаметром Φ200 ± 0,6 мм).

• Измерительное ядро: Вода поступает в точно изготовленное опрокидывающееся ведро, разделённое центральной перегородкой на две равные по объёму треугольные камеры, образующие механическую бистабильную конструкцию.

• Импульсный сигнал: Когда одна камера наполняется до заданного объёма (соответствующего 0,2 мм или 0,5 мм осадков), ведро теряет равновесие под действием силы тяжести, быстро опрокидывается, сливает воду, и вторая камера начинает приём.

• Выход сигнала: В момент опрокидывания магнит на боковой стенке ведра проходит мимо сухого геркона, вызывая однократное замыкание и формирование переключающего (импульсного) сигнала.

• Расчёт данных: Регистратор данных фиксирует количество импульсов. Суммируя количество импульсов, можно точно рассчитать общее количество выпавших осадков.

Технические особенности датчика осадков опрокидывающегося типа NBL-W-RS:

• Разрешение: 0,2 мм

• Точность: ±4% (статическое испытание)

• Преимущества: зрелая технология, простая конструкция, стабильная работа, удобное обслуживание, умеренная цена

• Недостатки: требует строгой горизонтальной установки; при очень сильной интенсивности дождя возможно небольшое переполнение

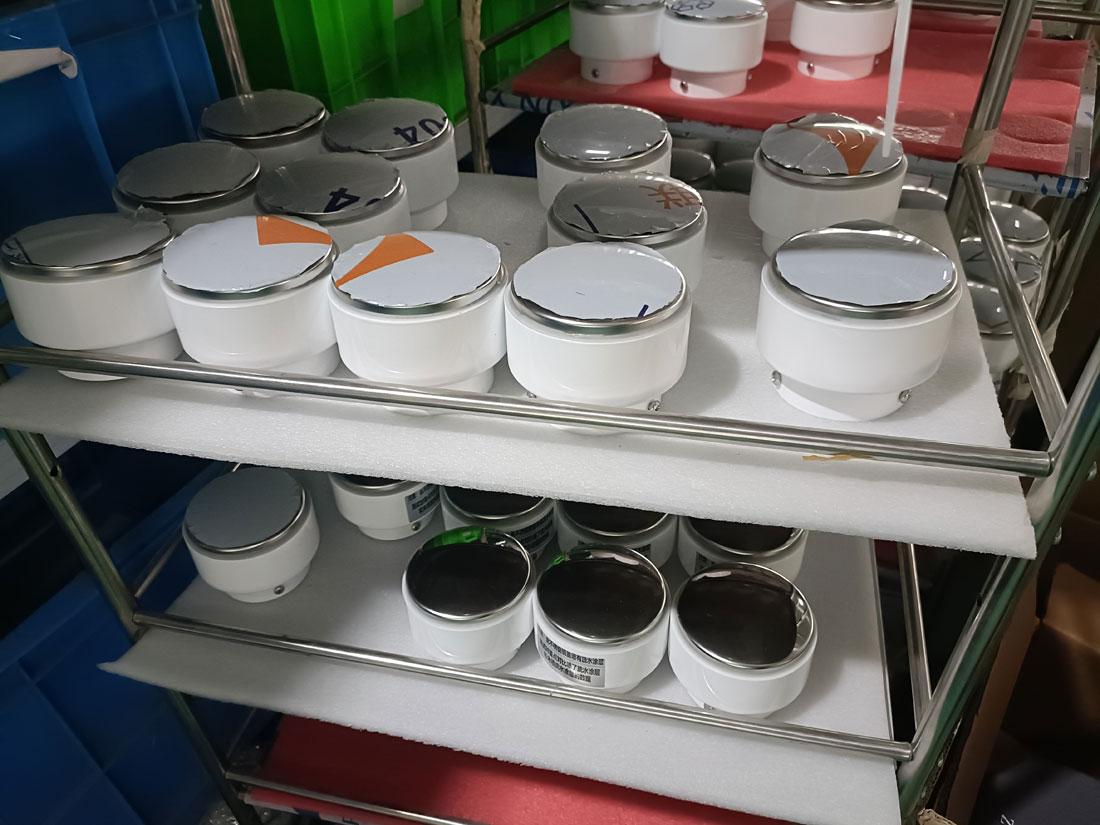

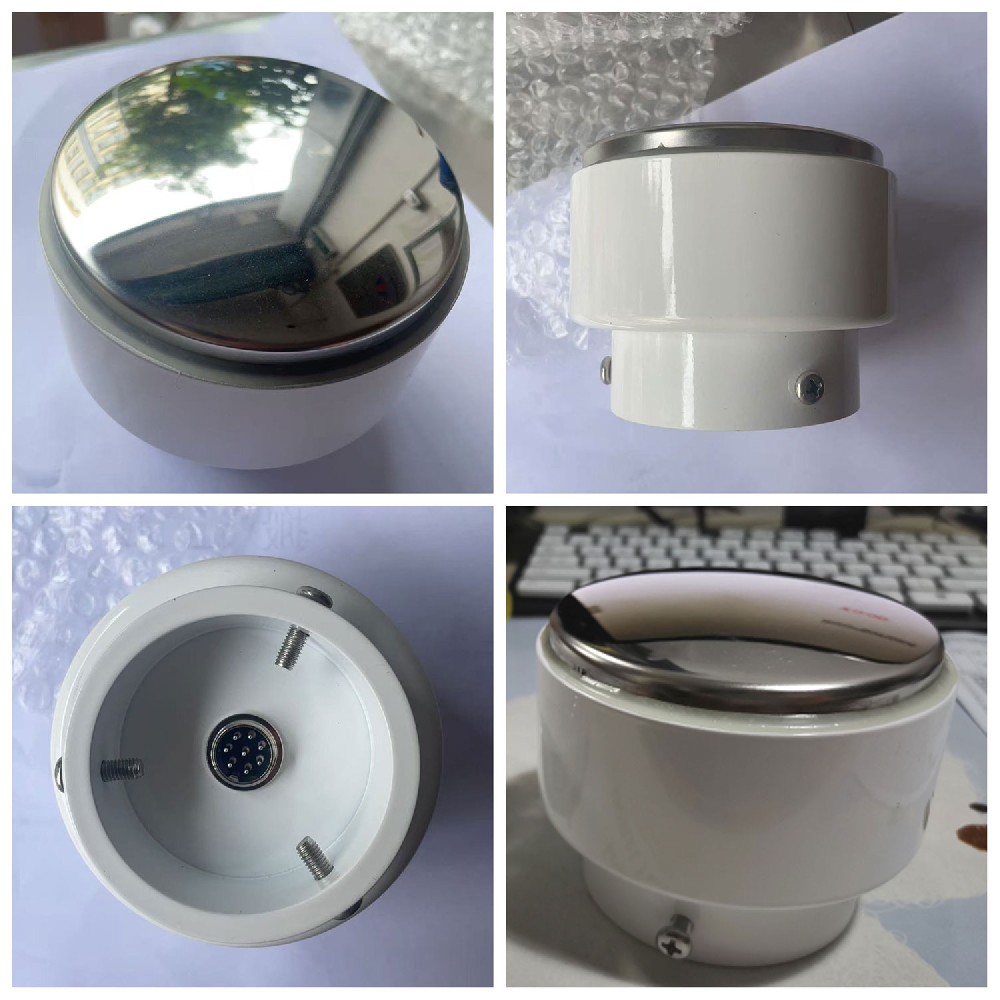

2. Пьезоэлектрический датчик осадков (на примере NBL-W-PRS)

Пьезоэлектрический датчик осадков — это датчик нового поколения, основанный на электронном измерении кинетической энергии, представляющий направление высокой точности и минимального обслуживания.

Конструкция и принцип работы:

• Чувствительность к кинетике: На поверхности датчика встроены пьезокерамические или другие высокоточные датчики удара.

• Удар капель дождя: Капли дождя падают с конечной скоростью и ударяются о чувствительную пластину.

• Преобразование сигнала: Кинетическая энергия удара улавливается пьезоэлементом и преобразуется в электрический сигнал. С помощью формулы импульса P = m×v измеряется сила удара и определяется масса и диаметр каждой капли.

• Расчёт данных: Встроенный высокопроизводительный процессор (например, промышленный 32-битный) выполняет распознавание, подсчёт и интегрирование сигналов кинетической энергии всех капель в реальном времени, в итоге получая количество осадков, интенсивность и распределение размеров капель.

Технические особенности пьезоэлектрического датчика осадков NBL-W-PRS:

• Разрешение: 0,01 мм (выше)

• Диапазон измерения интенсивности: 0–8 мм/мин

• Преимущества:

• Высокая точность и чувствительность: способен измерять отдельные капли дождя

• Не требует обслуживания: изогнутая конструкция с антизагрязняющим покрытием обеспечивает самоочистку

• Простая установка: не требует строгой горизонтальной установки

• Долговечность: отсутствие движущихся частей, более длительный срок службы

• Недостатки: как правило, выше цена по сравнению с опрокидывающимся типом

III. Установка и обслуживание датчика осадков опрокидывающегося типа NBL-W-RS

1. Основные этапы установки

• Выбор места: Обеспечить открытую местность без высоких препятствий, закрывающих приёмное отверстие.

• Точное выравнивание: С помощью трёх регулировочных винтов на основании отрегулировать прибор до тех пор, пока пузырёк уровня не окажется в центре — любой наклон приведёт к неравномерному опрокидыванию и повлияет на точность.

• Крепление и сборка: Собрать и закрепить датчик, затянуть крепёжные винты.

• Первичная проверка: После установки разрезать нейлоновую стяжку на воронке. Залить 60–70 мм чистой воды для сравнения, чтобы убедиться, что показания регистратора данных соответствуют залитому объёму.

2. Обслуживание и меры предосторожности

• Регулярная очистка: не реже одного раза в квартал удалять пыль, листья, осадок, насекомых и т.д. из приёмного отверстия, воронки и опрокидывающегося ведра.

• Защита ведра: при очистке внутренней стенки только промывать чистой водой или разбавленным моющим средством — никогда не протирать пальцами или какими-либо предметами, чтобы избежать загрязнения маслом или царапин, которые повредят поверхностные характеристики.

• Зимняя защита: в период заморозков прекратить эксплуатацию и хранить прибор в помещении, чтобы избежать повреждения прецизионных компонентов льдом.

IV. Распространённые неисправности и методы их устранения (опрокидывающийся тип)

FAQ

1. В чём основное отличие между датчиками осадков опрокидывающегося типа и пьезоэлектрическими?
A: Опрокидывающийся тип использует механическое объёмное измерение (подсчёт импульсов) и требует выравнивания, имеет простую конструкцию. Пьезоэлектрический использует измерение кинетической энергии капель дождя (электронный расчёт), не требует выравнивания, обладает более высоким разрешением, но выше по стоимости.

2. Почему пьезоэлектрический датчик осадков NBL-W-PRS не требует физического выравнивания?
A: Он рассчитывает количество осадков, измеряя кинетическую энергию капель, падающих вертикально на пластину. Сила удара не зависит от угла (или корректируется программно), поэтому строгая горизонтальная установка не требуется.

3. Что означают разрешения 0,2 мм и 0,01 мм?
A: Чем меньше разрешение — тем выше точность. 0,2 мм означает, что один сигнал соответствует 0,2 мм осадков; 0,01 мм означает, что датчик способен фиксировать осадки вплоть до уровня 0,01 мм.

4. Может ли датчик осадков опрокидывающегося типа измерять снегопад?
A: Стандартные модели не могут измерять твёрдые осадки (снег). Для этого требуется обогревательное устройство или специальный весовой дождемер/снегомер, который сначала растапливает снег в воду.

5. Зачем при установке NBL-W-RS нужно разрезать нейлоновую стяжку на воронке?
A: Стяжка фиксирует ведро во время транспортировки, чтобы предотвратить повреждение от вибрации. Если её не разрезать, ведро не сможет свободно опрокидываться, и прибор станет неработоспособным.

6. Как защитить датчик от молнии в полевых условиях?
A: Установить ограничители перенапряжения на линии питания и сигнала, надёжно заземлить корпус и стойку.

7. Как данные передаются в центр мониторинга?
A: Через встроенный регистратор и коммуникационный блок — обычно по RS485 локально или по GPRS/4G беспроводно на облачную платформу или гидрологический центр.

8. Может ли датчик работать при низких температурах?
A: NBL-W-PRS работает в диапазоне от -40 до +80°C и обладает отличной морозостойкостью. Модели опрокидывающегося типа обычно работают от 0 до +50°C.

9. Что означает интенсивность осадков 0–4 мм/мин?
A: Диапазон точного измерения. 4 мм/мин соответствует уровню ливня, что указывает на способность измерять очень интенсивные осадки.

10. Для чего нужна изогнутая конструкция пьезоэлектрических датчиков осадков?
A: Изогнутая форма и антиадгезионное покрытие минимизируют прилипание капель и удержание грязи, обеспечивая самоочистку дождевой водой и снижая потребность в обслуживании.

11. Какие сертификаты имеет NiuBoL?
CE, ISO9001, RoHS и национально признанные сертификаты метеорологической калибровки.

Итог

Датчики осадков NiuBoL предлагают эффективные и точные решения для мониторинга осадков в метеорологии, гидрологии и сельском хозяйстве благодаря разнообразным техническим подходам.

Датчик осадков опрокидывающегося типа NBL-W-RS: Благодаря зрелой стабильности и отличному соотношению цена/качество идеально подходит для долгосрочного надёжного базового мониторинга.

Пьезоэлектрический датчик осадков NBL-W-PRS: Благодаря отсутствию обслуживания, высокому разрешению и отсутствию необходимости выравнивания идеально подходит для суровых условий, где требуется экстремальная точность или минимальное обслуживание.

Независимо от типа, датчики осадков оцифровывают и визуализируют осадки — критически важный элемент — предоставляя прочную основу данных для эффективного реагирования человечества на изменение климата и рационального использования водных ресурсов.

Какой датчик осадков вас больше интересует в данный момент — опрокидывающегося типа (NBL-W-RS) или пьезоэлектрический (NBL-W-PRS)? Я могу предоставить подробную сравнительную таблицу характеристик, чтобы помочь вам сделать оптимальный выбор.
