Метеостанция для солнечных электростанций: полный анализ принципов работы, конструкции, способов связи и инженерных применений

Метеостанция для солнечных электростанций — это профессиональная система мониторинга, специально разработанная для фотоэлектрических электростанций. Она непрерывно собирает критически важные данные окружающей среды, такие как солнечная радиация, скорость и направление ветра, температура и влажность, атмосферное давление, и использует технологию автоматического солнечного слежения для получения сверхвысокоточных данных радиации. Эти данные широко используются для оценки эффективности генерации, прогнозирования выработки, планирования технического обслуживания и предупреждения о безопасности, делая её незаменимым компонентом инфраструктуры современных фотоэлектрических электростанций.

В этой статье систематически анализируются принципы работы, конструкция, вывод сигналов, стандарты установки и распространённые процедуры устранения неисправностей, что служит непосредственно справочным техническим документом для технических специалистов солнечных электростанций, проектировщиков и инженеров оборудования.

2. Определение и функциональное назначение

Метеостанция для солнечных электростанций — это комплексная система мониторинга окружающей среды для фотоэлектрических электростанций, которая измеряет:

- Глобальную горизонтальную облучённость (GHI)
   - Облучённость в плоскости массива (POA/GTI)
   - Прямую нормальную облучённость (DNI)
   - Диффузную горизонтальную облучённость (DHI)
   - Продолжительность солнечного сияния
   - Скорость и направление ветра
   - Температуру и влажность окружающей среды
   - Атмосферное давление
   - Широту/долготу GNSS

Основные функции:

- Расчёт эффективности генерации (реальная облучённость по сравнению с фактической выработкой)
   - Оптимизация стратегии эксплуатации (поддержка алгоритмов прогнозирования и интеллектуального диспетчирования)
   - Предупреждения о безопасности (экстремальная скорость ветра, аномальная температура/влажность)
   - Оценка срока службы компонентов (коррекция характеристик на основе данных окружающей среды)

По сравнению с обычными метеостанциями самое важное отличие — добавление системы измерения солнечной радиации и механизма автоматического солнечного слежения, что обеспечивает более высокую точность и более надёжную конструкцию.

3. Принципы работы

3.1 Принципы мониторинга солнечной радиации

Все пиранометры работают по принципу термостолбика или фотодиода: разница температур генерирует микровольтаж → преобразуется в Вт/м².

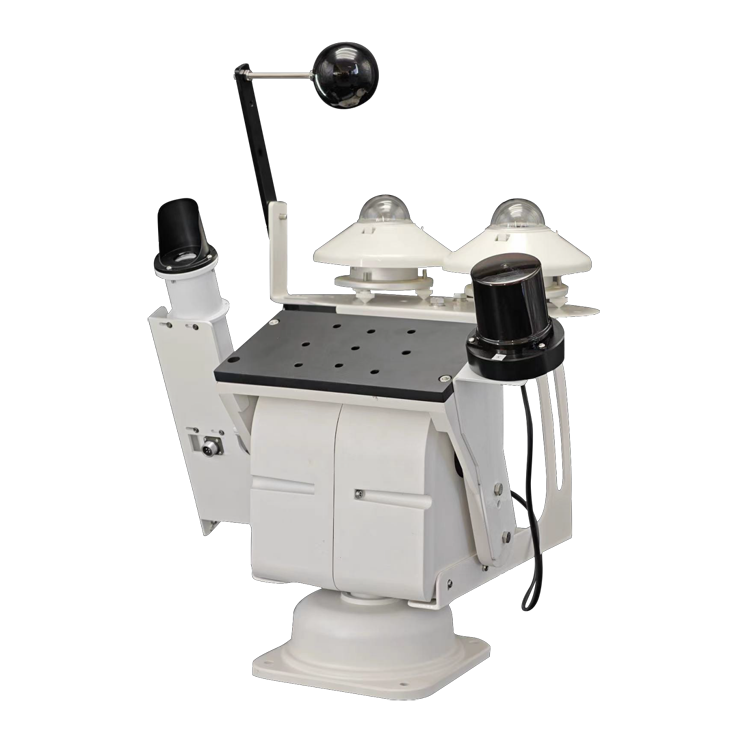

3.2 Принцип работы системы автоматического солнечного слежения

Обычно сочетаются два режима слежения:

1. Оптическое слежение с обратной связью по датчикам
      Фоточувствительные детекторы определяют смещение светового пятна → приводят в движение моторы для корректировки азимута и угла возвышения (идеально для краткосрочной тонкой настройки).

2. Слежение по GPS + астрономическому алгоритму
      Рассчитывает вектор положения Солнца по широте, долготе и времени для высокоточного открытого позиционирования.

Гибридная работа:

- Слабый свет → режим GPS
   - Ясное солнце → тонкая настройка по оптическому датчику

Обеспечивает длительную автономную работу с постоянным точным направлением пиранометра на Солнце.

3.3 Другие параметры окружающей среды

4. Структурный состав

4.1. Блок мониторинга радиации (пиранометры GHI, POA, DNI, DHI)
   4.2. Система автоматического солнечного слежения (моторы, датчики угла, модуль GPS)
   4.3. Комплект метеорологических датчиков (ветер, температура/влажность в радиационном экране, давление и т.д.)
   4.4. Регистратор данных (поддержка RS485, 4G/5G, WiFi; встроенный Modbus)
   4.5. Двухстоечная конструкция (предотвращает взаимное затенение)
   4.6. Система солнечного питания (панель + контроллер + аккумулятор для широкого диапазона температур)
   4.7. Высокопрочная монтажная рама (устойчива к сильному ветру и снегу)

5. Краткий обзор методов измерения

- GHI: горизонтальная установка
   - DNI: автоматическое слежение, без препятствий

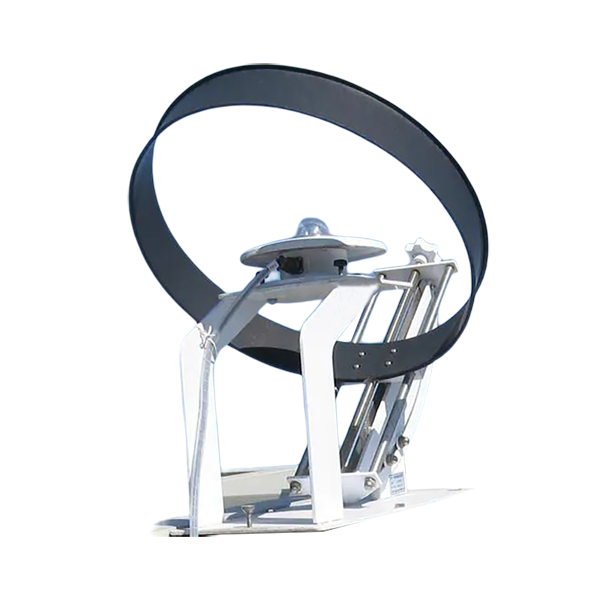

   - DHI: затеняющее кольцо
   - POA: тот же угол наклона, что и у солнечных модулей
   - Ветер: предпочтительно ультразвуковой (без движущихся частей)
   - Температура/влажность: внутри радиационного экрана
   - GNSS: для слежения и привязки данных

6. Технические характеристики

7. Вывод сигналов и способы связи

8. Стандарты установки

- Отсутствие затенения в радиусе 10 м над платформой
   - Минимальное расстояние 15 м от массива солнечных панелей
   - Расстояние между стойками: 0,8–1,2 м
   - Сопротивление заземления ≤ 4 Ом, ограничители перенапряжения на сигнальных линиях

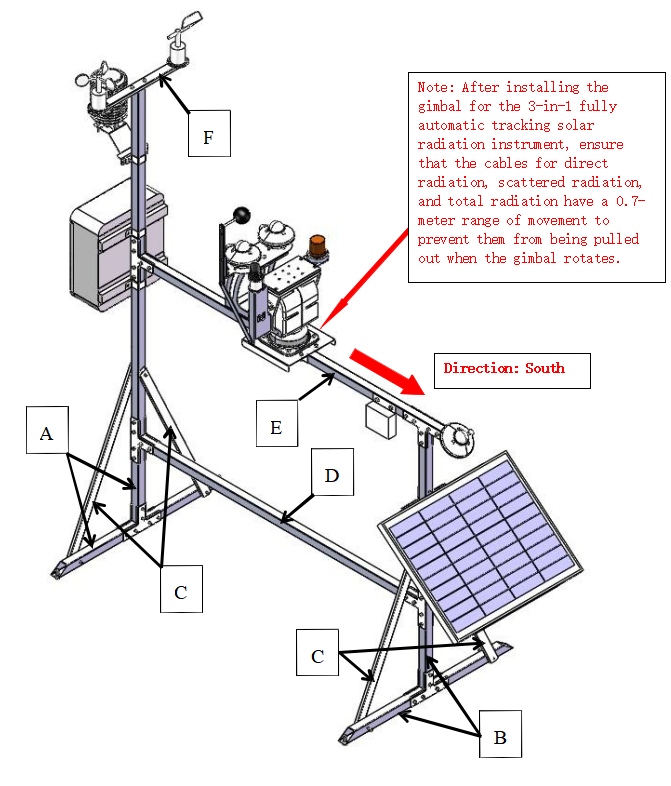

9. Этапы установки (инженерная процедура)

9.1. Заливка фундамента / закладные детали
   9.2. Установка двух стоек, проверка вертикальности
   9.3. Монтаж кронштейнов пиранометров и трекера
   9.4. Установка датчиков ветра, радиационного экрана, давления и т.д.
   9.5. Прокладка проводки, заземление, гидроизоляция
   9.6. Настройка регистратора данных (адрес/скорость обмена)
   9.7. Проверка связи RS485 или 4G
   9.8. Приёмочные испытания на платформе

10. Распространённые неисправности и устранение

11. Сценарии применения

- Крупные солнечные электростанции
   - Распределённые крышные солнечные установки
   - Испытательные базы и лаборатории солнечной энергетики
   - Обучение моделей прогнозирования выработки
   - Платформы мониторинга технического обслуживания
   - Пустынные, гобийские и горные солнечные электростанции

12. Рекомендации по выбору

13. Сравнение с аналогичными продуктами

FAQ

1. Зачем солнечной электростанции нужна метеостанция?

Для измерения облучённости, расчёта эффективности, прогнозирования выработки и предупреждений о безопасности.

2. Что важнее: GHI или POA?

Оба важны, но POA напрямую отражает реальную энергию, получаемую модулями.

3. Для чего нужен автоматический солнечный трекер?

Для точного измерения DNI, что необходимо для высокоточного прогнозирования.

4. Как часто нужно калибровать пиранометры?

Ежегодно; в пустынных районах — каждые 6 месяцев.

5. 4G/5G или RS485?

RS485 — если есть SCADA; 4G/5G — для распределённого или удалённого мониторинга.

6. Действительно ли важен радиационный экран для температуры и влажности?

Да — без него показания влажности будут занижены под прямыми солнечными лучами.

7. Может ли система солнечного питания работать автономно?

Да — идеально для автономных объектов.

8. Как скорость и направление ветра влияют на солнечные электростанции?

Скорость ветра влияет на охлаждение модулей; при сильном ветре срабатывают предупреждения о безопасности конструкции.

9. Можно ли интегрировать данные с существующими платформами?

Да — поддерживает Modbus/HTTP для бесшовной интеграции.

10. Влияет ли снег на измерение облучённости?

Да — требуется очистка или использование обогреваемых пиранометров.

Итог

Метеостанция для солнечных электростанций — это ключевое оборудование, обеспечивающее эффективную и стабильную работу солнечной генерации. Благодаря высокоточному мониторингу солнечной радиации и параметров окружающей среды она предоставляет базовые данные для анализа эффективности генерации, прогнозирования, интеллектуального технического обслуживания и предупреждений о безопасности. Благодаря автоматическому солнечному слежению, двухстоечной конструкции, солнечному питанию и множеству способов связи она надёжно работает в сложных условиях в течение длительного времени.

Для фотоэлектрической отрасли надёжная метеостанция не только повышает предсказуемость генерации, но и становится ключевым компонентом цифровизации на всём жизненном цикле электростанции.
