Радиометр рассеяния солнечного излучения датчик пиранометра 4-20mA/RS485 для системы генерации солнечной энергии

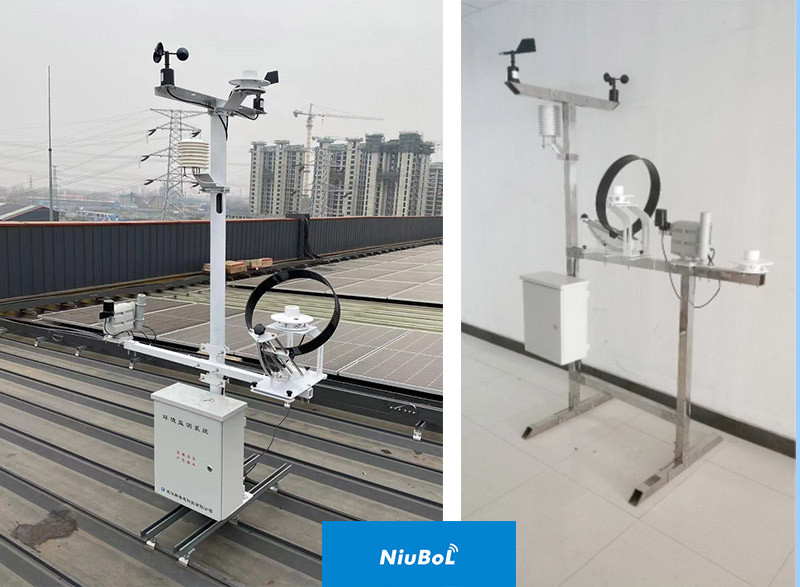

Физический вид установки Пиранометра

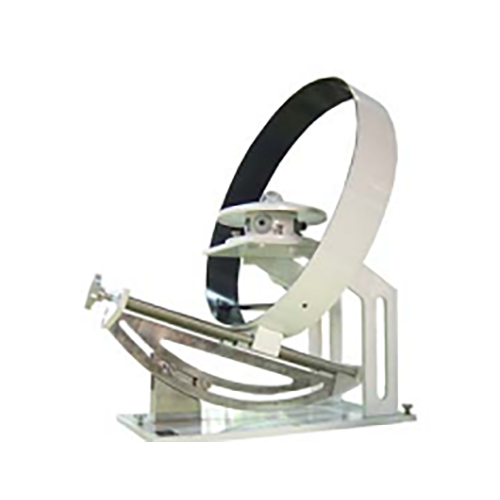

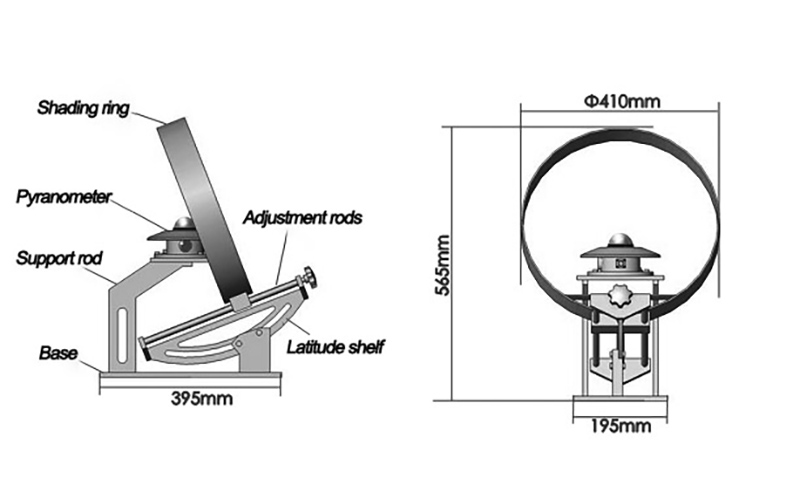

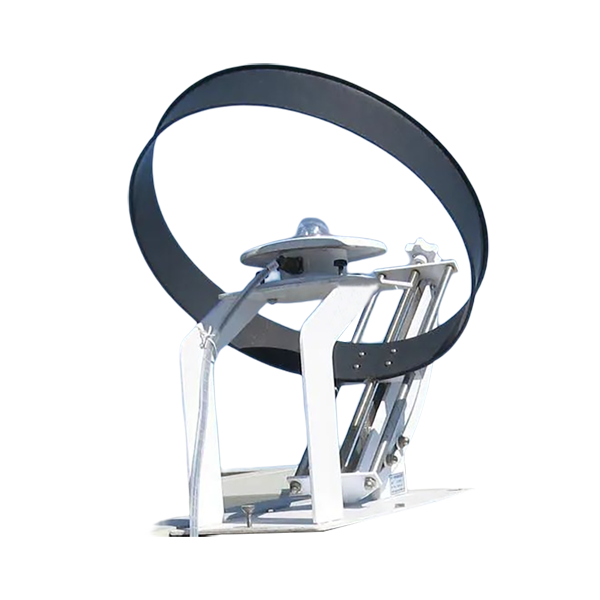

Датчик рассеянного излучения состоит из двух частей: датчика суммарной радиации и затеняющего кольца. Затеняющее кольцо обеспечивает непрерывное блокирование прямого солнечного излучения от восхода до заката. Затеняющее кольцо состоит из затеняющего кольца, шкалы, винта регулировки нити накала, кронштейна и шасси. Шкала крепится к шасси с помощью кронштейна и должна быть установлена в соответствии с географической широтой места установки. Он может широко использоваться на метеорологических станциях и в научных учреждениях для непрерывного определения интенсивности рассеянного излучения на небе.

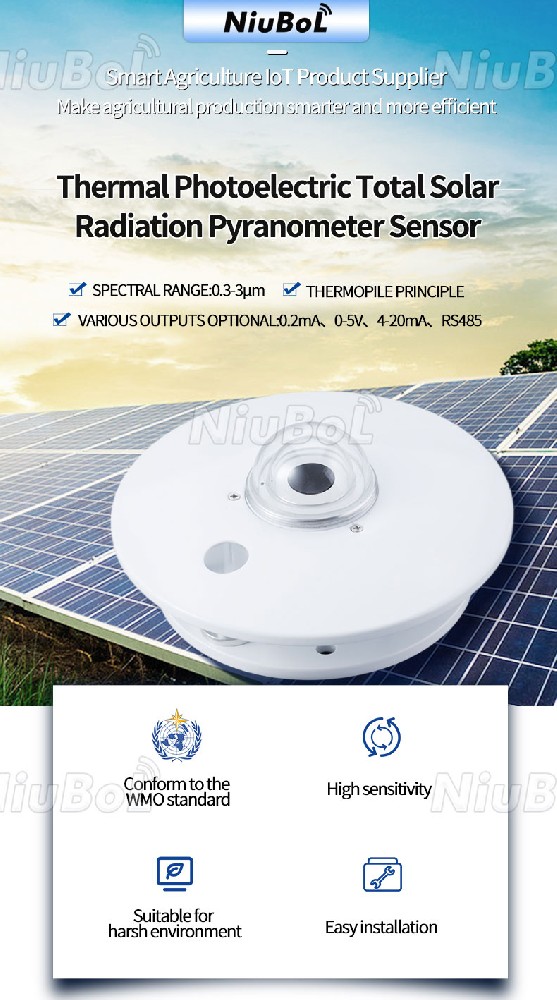

Датчик солнечного излучения: измеритель используется для измерения полного солнечного излучения TBQ в спектральном диапазоне 0,3-3 мкм, а также может использоваться для измерения солнечного излучения, падающего на наклонную поверхность, например, индукционная поверхность может измерять отраженное излучение, например, добавление затеняющего кольца может измерять рассеянное излучение. Датчик полного солнечного излучения является важным наземным метеорологическим прибором для наблюдения.

Датчик полного излучения TBQ использует принцип термоэлектрической индукции и работает с различными регистраторами излучения или амперметрами излучения для точного измерения полного излучения TBQ, отраженного излучения, рассеянного излучения, инфракрасного излучения, видимого излучения, ультрафиолетового излучения и длинноволнового излучения солнца.

Двухслойная стеклянная крышка предназначена для уменьшения влияния конвекции воздуха на измеритель радиации, а внутренняя крышка предназначена для отсечения инфракрасного излучения от самой внешней крышки.

Использование датчика   солнечного  излучения:

Измеритель используется для измерения суммарной солнечной радиации в спектральном диапазоне 0,3–3 мкм, а также может использоваться для измерения солнечной радиации, падающей на наклонную поверхность, например, при установке индукционного прибора на поверхность вниз, для измерения отраженной радиации, а также при добавлении затеняющего кольца для измерения рассеянной радиации. Поэтому он широко применяется в области использования солнечной энергии, метеорологии, сельского хозяйства, исследования старения строительных материалов и загрязнения атмосферы, а также в других областях для измерения энергии солнечной радиации.

Технические характеристики датчика солнечного излучения с радиометром рассеяния:

Руководство по эксплуатации датчика рассеянного солнечного излучения NBL-W-SRM.pdf
