Радарный расходомер для открытых каналов NiuBoL: функции, преимущества и сценарии применения

Глаз умного водного хозяйства: Глубокий анализ многофункциональности и практического применения открытого канального радарного расходомера NiuBoL

В условиях всё более точного управления водными ресурсами и предотвращения стихийных бедствий точный сбор данных лежит в основе принятия решений. Традиционные контактные измерительные устройства часто не справляются при работе с илом, плавающим мусором и сильно коррозионными сточными водами. Как ведущий поставщик сенсорных решений в отрасли, радарный расходомер открытых каналов NiuBoL полностью решает проблемы измерения расхода в сложных водных средах благодаря передовой бесконтактной технологии.

Определение и основная логика радарного расходомера

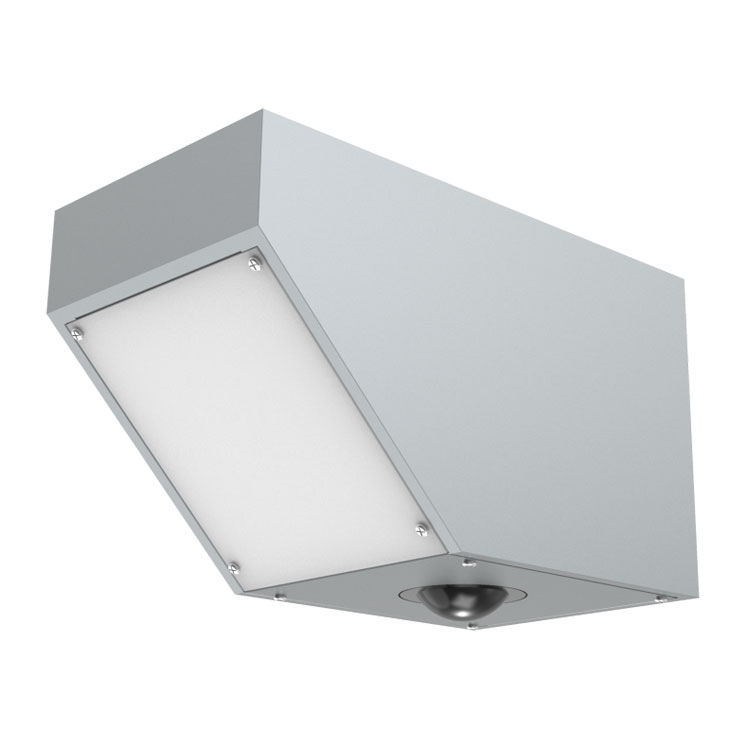

Радарный расходомер открытых каналов — это передовая сенсорная система, объединяющая технологию микроволнового измерения скорости и технологию миллиметрового дальнометрирования. Он не «касается» водного тела напрямую, а действует как глаз, наблюдающий сверху, излучая электромагнитные волны и улавливая характеристики их отражённого эха для расчёта данных о расходе в реальном времени.

1.1 Техническая основа многомерного восприятия

Радарный расходомер NiuBoL — это не однофункциональное устройство, а композитный блок восприятия:

Радарное измерение скорости: использует эффект Доплера для точного захвата поверхностной скорости путём обнаружения малейших изменений частоты колебаний поверхности воды.

Радарное измерение уровня воды: применяет принцип Time of Flight (ToF) для измерения вертикального расстояния от устройства до поверхности воды с помощью высокочастотных электромагнитных волн.

Основные функции радарного расходомера: от «измерения» к «восприятию»

2.1 Высокоточное «бесконтактное» получение скорости

В реках и оросительных каналах колебания скорости потока сильно зависят от рельефа и объёма воды. Радарный расходомер NiuBoL использует частоту передачи 24,00 ГГц для измерения скорости, охватывая диапазон 0,1 ~ 20 м/с.

Преимущества: поскольку устройство не контактирует с водным телом, датчик не подвержен коррозии сточными водами и не заиливается. Это означает, что даже во время паводков или при мутной воде он обеспечивает надёжные данные о скорости с погрешностью всего ±2%.

2.2 Мониторинг уровня воды с точностью до миллиметра

Высота уровня воды — ключевой параметр для расчёта площади сечения. NiuBoL интегрирует высокочастотный радар с частотой передачи 76–81 ГГц, обеспечивая сильную проникающую способность и устойчивость к помехам.

Характеристики: в диапазоне дальнометрии от 0,1 до 65 метров точность достигает ±1 мм. Независимо от того, в пологих оросительных каналах или глубоких речных долинах, разрешение остаётся на уровне 1 мм, закладывая прочную основу для расчётов объёма воды.

2.3 Автоматический расчёт объёма воды и расхода

Это самая важная «мозговая» функция открытого канального радарного расходомера NiuBoL. Устройство больше не выдаёт только физические сигналы, а напрямую предоставляет данные для принятия решений через встроенные алгоритмы.

Модель расчёта: система собирает поверхностную скорость потока, преобразует её в «среднюю скорость по сечению» с помощью гидравлической модели; одновременно, сочетая измеренный уровень воды с предустановленной информацией о сечении канала (прямоугольное, трапециевидное и т.д.), рассчитывает «площадь живого сечения потока».

Коэффициент коррекции можно корректировать в зависимости от сложности реальной среды измерения, что значительно повышает практическую ценность данных.

Основные технические параметры радарного расходомера

Технические особенности радарного расходомера: Промышленный дизайн и стабильная связь

3.1 Минимальное обслуживание и логика установки

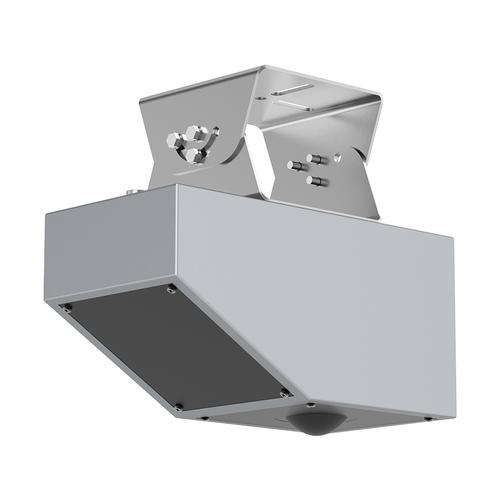

Для гидротехнических проектов затраты на установку и последующее обслуживание часто превышают стоимость самого оборудования. Радарный расходомер NiuBoL использует подвесной способ монтажа с диапазоном высоты 0~20 м.

Низкие затраты на обслуживание: отсутствие механических изнашиваемых частей, не требуется регулярная очистка зонда от ила.

Широковольтная работа: поддерживает DC 10-30 В, идеально совместим с солнечными системами и сетевым питанием.

3.2 Промышленный протокол стабильной связи

Для удовлетворения требований IoT устройство оснащено встроенным интерфейсом RS485, строго соответствующим стандартному протоколу ModBus-RTU.

Удалённая передача: максимальная дальность связи до 2000 метров, легко подключается к умным гидротехническим опорам, системам PLC или шлюзам хостов для реального времени загрузки данных в облако и удалённого мониторинга.

3.3 Устойчивость в жёстких условиях

Устройство изначально проектировалось с учётом суровых уличных условий. Диапазон рабочих температур от -40℃ до +80℃, влагозащищённая конструкция обеспечивает стабильную работу при сверхнизком энергопотреблении 1,3 Вт даже в сильный дождь и высокую влажность (0%RH~95%RH).

Глубокое применение радарного расходомера: Производительность NiuBoL в основных отраслях

4.1 Защита от наводнений и раннее предупреждение о горных паводках

В паводковый период часто происходят резкие подъёмы уровня воды и скачки скорости потока. Радарный расходомер NiuBoL обеспечивает круглосуточный непрерывный мониторинг, в реальном времени передавая аномальные данные о скорости и уровне на платформу предупреждения по протоколу ModBus, обеспечивая драгоценное «золотое время» для эвакуации людей.

4.2 Сельскохозяйственное орошение и распределение водных прав

В проектах водосберегающего орошения точный учёт водопотребления в каждом канале имеет решающее значение. Радарный расходомер точно отслеживает накопленный объём воды, помогая органам управления оросительными системами научно распределять водные ресурсы и реализовывать цифровое управление сельскохозяйственным водопользованием.

4.3 Городская канализация и предотвращение подтоплений

Среда внутри городских смотровых колодцев и коллекторов сложная, с высокоагрессивными сточными водами. Бесконтактность NiuBoL делает его идеальным выбором для мониторинга городских сетей канализации, предоставляя реальное время обратной связи о нагрузке на дренаж и предотвращая городские подтопления.

Рекомендации по установке: Как максимально раскрыть потенциал устройства

Для обеспечения точности измерения NiuBoL рекомендует соблюдать следующие стандарты при монтаже:

• Выбор участка канала: участок измерения должен быть по возможности прямым и стабильным, с сосредоточенным потоком, без крупных вихрей и турбулентности.

• Облицовка: измеряемое сечение предпочтительно должно быть облицованным (например, бетонные каналы), что позволяет получать более точные данные о площади сечения.

• Отсутствие препятствий: в зоне измерения не должно быть крупных плавающих льдин или скоплений мусора, чтобы избежать ложных радарных отражений.

FAQ

Q1: Радар измеряет поверхностную скорость — может ли она представлять скорость на глубине?
Ответ: Это распространённый вопрос пользователей. Радарный расходомер NiuBoL использует встроенные гидравлические модели для расчёта средней скорости по сечению, умножая поверхностную скорость на специальный «коэффициент коррекции». Этот коэффициент получен на основе большого количества экспериментов гидромеханики и обладает высокой надёжностью на типичных участках каналов.

Q2: Повлияет ли сильный дождь на радарные волны?
Ответ: NiuBoL применяет передовые алгоритмы обработки сигнала для выявления и фильтрации помех от дождевых капель на поверхности воды. При этом высокочастотный радар (76 ГГц+) обладает отличной проникающей способностью, обеспечивая стабильность в дождливую и туманную погоду.

Q3: В чём главное преимущество бесконтактной установки?
Ответ: Безопасность и долговечность. Устройство установлено над поверхностью воды, поэтому его не смоет паводком, не разъест накипь и не заблокируют плавающие примеси, что значительно снижает долгосрочные «скрытые затраты» на эксплуатацию.

Q4: Есть ли у радарного расходомера NiuBoL строгие требования к углу установки? Повлияет ли наклон на данные?

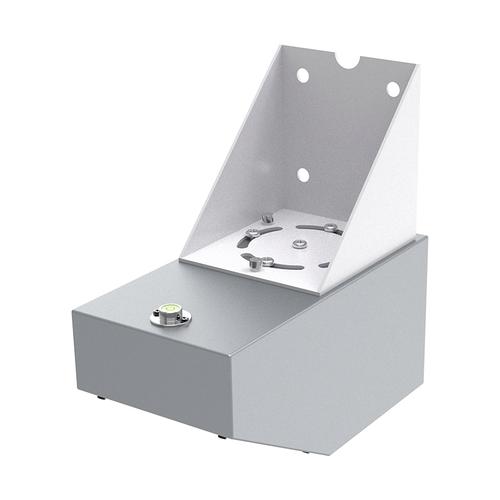

Ответ: Да, требования строгие. При установке верхняя поверхность корпуса устройства должна быть по возможности горизонтальной, а луч измерителя скорости должен быть направлен навстречу потоку, сохраняя горизонтальный угол 0° относительно направления течения. Значительное отклонение угла установки ослабит сигнал радарного эха и повлияет на чувствительность измерения скорости. Устройства NiuBoL спроектированы для удобного монтажа и могут быть быстро выровнены с помощью стандартных кронштейнов.

Q5: В суровых северных регионах с сильными морозами речной лёд повредит радарный расходомер NiuBoL?
Ответ: Повреждения не будет, но режим измерения изменится. Благодаря бесконтактной конструкции устройство установлено над поверхностью льда и не будет вморожено в ледяной слой, как контактные датчики. В период ледостава радар фиксирует неподвижную ледяную поверхность, показывая скорость потока 0. После таяния льда и возобновления течения устройство автоматически возвращается к мониторингу в реальном времени без участия человека — идеально для необслуживаемых станций мониторинга в холодных регионах Северо-Востока и Северо-Запада.

Заключение

Открытый канальный радарный расходомер NiuBoL — это не только технологическая инновация в гидрологическом мониторинге, но и незаменимый фундаментальный краеугольный камень в строительстве умного водного хозяйства. Благодаря таким ключевым функциям, как бесконтактное измерение, многомерное слияние параметров и дальняя стабильная связь, он предоставляет научную поддержку данных для защиты от наводнений, орошения, охраны окружающей среды и других областей. В будущем, по мере дальнейшего углубления уровня интеллектуализации управления водными ресурсами, NiuBoL продолжит лидировать в технологии радарного измерения расхода, охраняя ценность каждой капли воды.
