Основные источники хлоридов в воде и технология онлайн-мониторинга хлорид-ионов

I. Основные источники хлоридов в воде: основная основа для оценки загрязнения

Для профессиональных команд, занимающихся интеграцией систем мониторинга качества воды, решениями Интернета вещей или проектами промышленной очистки воды, понимание источников хлоридов в воде является не только технической основой, но и необходимым условием для оценки рисков загрязнения и разработки схем мониторинга.

Хлорид в основном присутствует в водоёмах в виде хлорид-ионов (Cl⁻), и изменение его концентрации напрямую отражает степень загрязнения воды. Вот три основных источника:

1. Геологические источники: выщелачивание природных минеральных слоев.

Если грунтовые воды протекают через соленосные слои горных пород (таких как слои каменной соли, слои рассола) или богатые хлором минеральные образования, ионы хлорида естественным образом растворяются в водном объекте. Этот тип источника характеризуется относительно стабильными концентрациями с небольшими диапазонами колебаний, но существенными различиями в разных геологических регионах. Например, фоновые значения содержания хлоридов в подземных водах во внутренних водоемах северо-запада часто выше, чем в горных районах юго-восточного побережья.

2. Источники антропогенного загрязнения: бытовые и промышленные сбросы.

Это основная причина аномальных колебаний концентрации хлоридов и основной показатель для оценки загрязнения воды:

• Бытовые сточные воды: Человеческая моча и фекалии содержат большое количество хлоридов (продуктов метаболизма поваренной соли).

• Промышленные сточные воды: пищевая, полиграфическая и красильная, фармацевтическая, химическая и другие отрасли промышленности сбрасывают сточные воды с высокой концентрацией хлора.

• Сельскохозяйственные стоки: удобрения (хлорид калия) после внесения попадают в поверхностные водоёмы с дождевой водой.

Ключевые моменты инженерного заключения: Когда концентрация хлоридов в одном и том же водном источнике демонстрирует резкие «волнообразные» колебания в течение короткого периода времени (несезонные изменения), его можно в принципе определить как подверженное внешнему загрязнению.

3. Вторжение морской воды и влияние приливов: особые факторы в прибрежных районах

В прибрежных районах обратный поток морской воды, приливные подъемы или отложение солей, переносимые морским бризом, приведут к более высоким фоновым значениям хлоридов в реках, озерах и прибрежных грунтовых водах. В настоящее время повышенное содержание хлоридов нельзя просто приравнивать к загрязнению — его необходимо сравнивать с нормальными фоновыми значениями региона и сезона.

Профессиональный совет: Летом в сезон дождей очевидно разбавление осадков, и содержание хлоридов обычно снижается; в то время как в зимний засушливый сезон или в условиях засухи концентрация хлоридов может естественным образом увеличиваться. При оценке загрязнения необходимо исключить сезонные помехи.

II. Практическое значение мониторинга хлоридов в инженерии качества воды

Для инжиниринговых компаний и подрядчиков проектов установка оборудования для онлайн-мониторинга хлорид-ионов — это не просто «измерение соли», а основанное на следующих инженерных потребностях:

> Хлорид сам по себе не является токсичным напрямую, но его содержание имеет уникальную ценность в качестве «индикатора-индикатора» — он более стабилен, чем бактериальные индикаторы, и его легче обнаружить в Интернете, чем индикаторы органических веществ, что делает его первой линией защиты для раннего предупреждения о загрязнении качества воды.

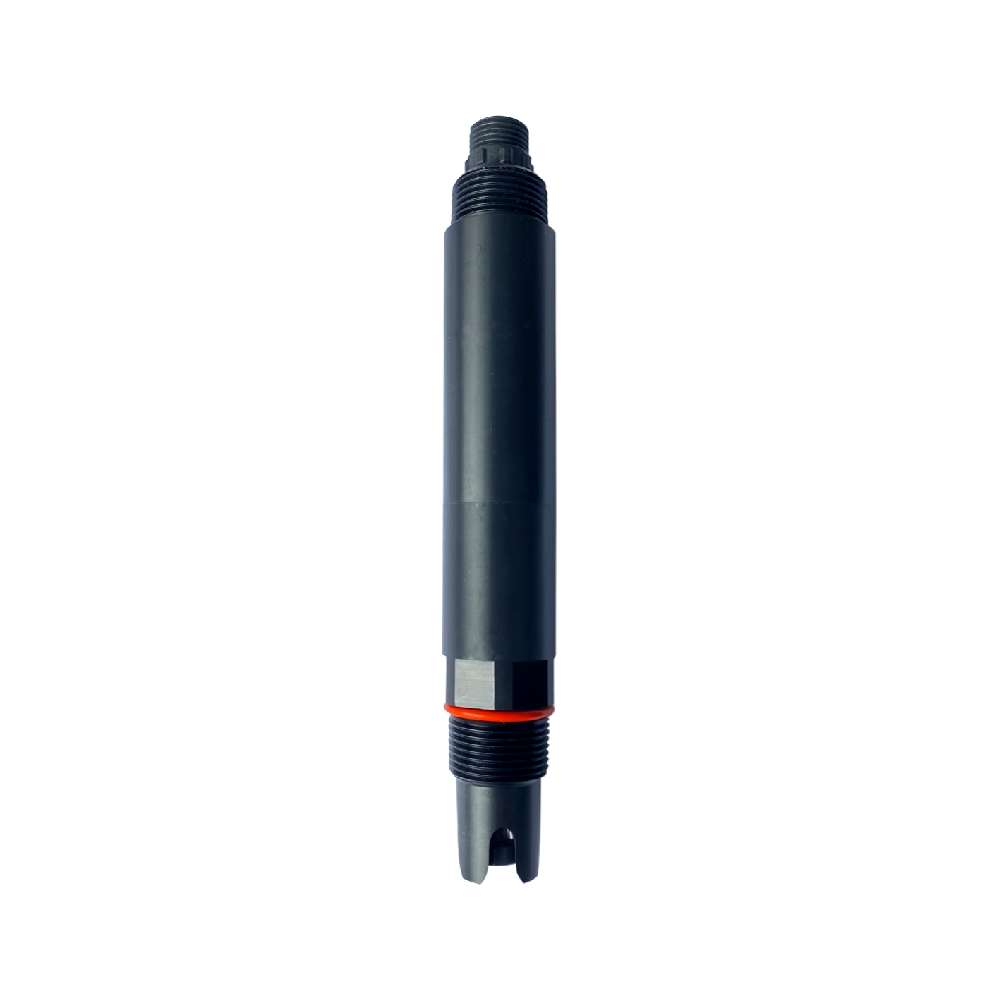

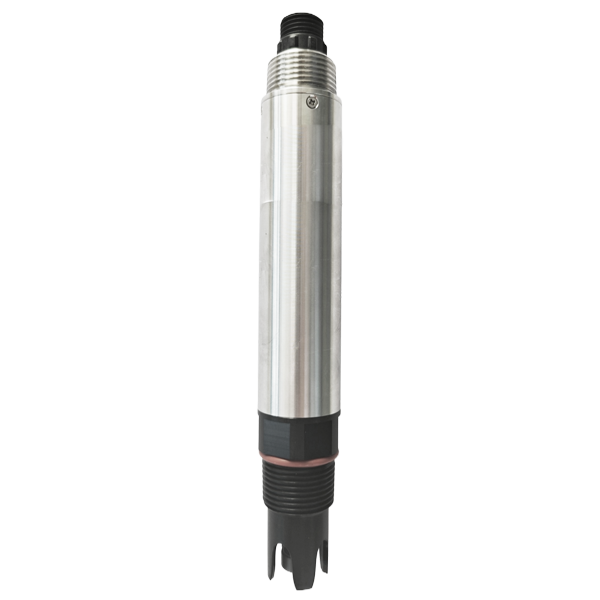

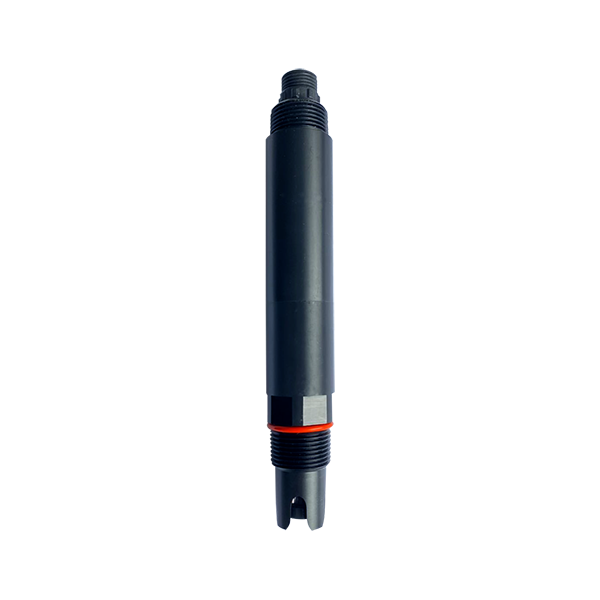

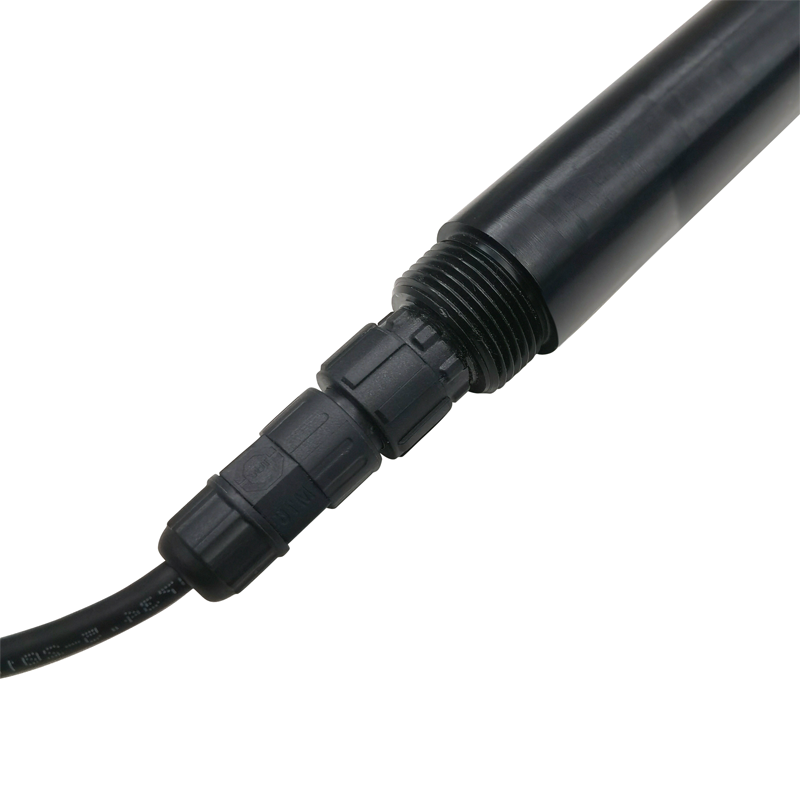

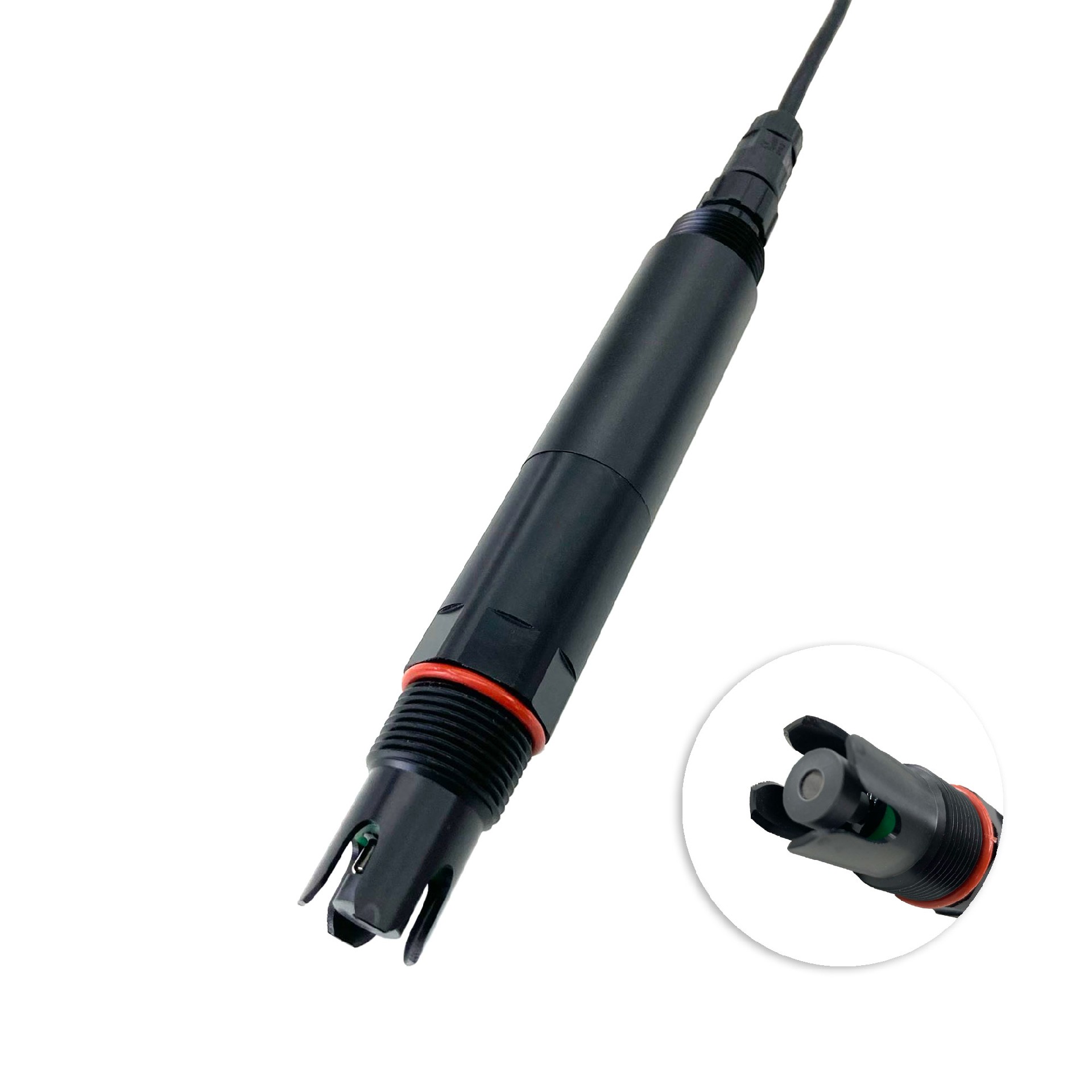

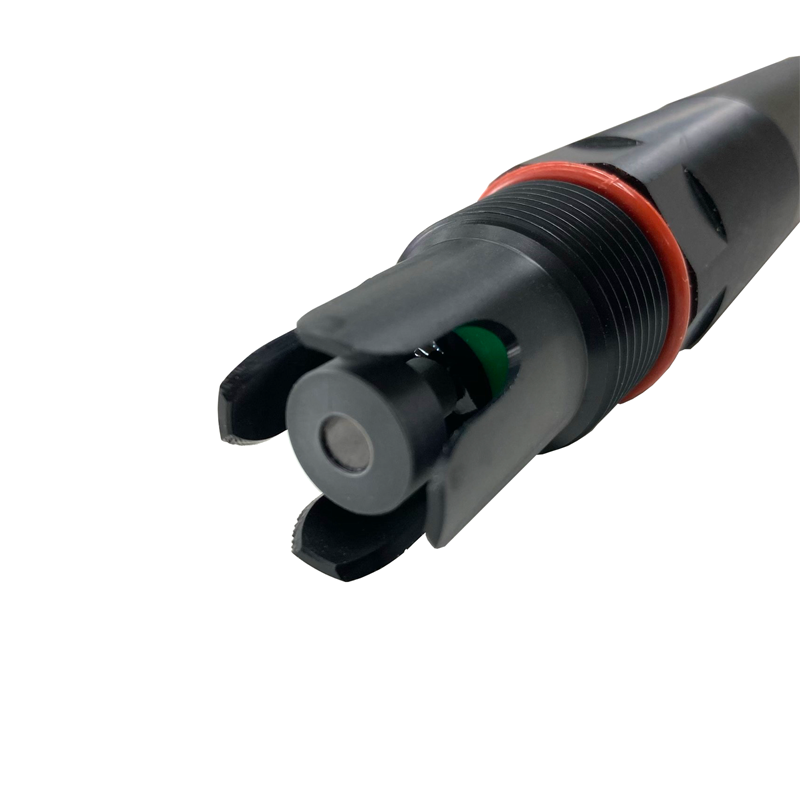

III. Выбор технологии промышленного датчика хлорид-ионов: NBL-WQ-CLI Ряд

Ориентированное на бизнес-позиционирование, которое не ориентировано непосредственно на конечных потребителей, а обслуживает системных интеграторов и поставщиков оборудования, ниже представлены технические спецификации, которые могут быть непосредственно встроены в проектные решения.

Основные преимущества промышленных датчиков хлорид-ионов

• Ионоселективный электрод с твердой мембраной: нет необходимости в частой замене электролита, длительный цикл технического обслуживания.

• Запатентованная эталонная система: внутренняя эталонная жидкость медленно просачивается через микропористый солевой мостик под давлением ≥100 кПа, срок службы электродов значительно выше, чем у обычных промышленных электродов.

• Несколько выходов сигнала: RS-485 (Modbus RTU) + опционально 4–20 мА, совместим с PLC, РСУ, промышленные контроллеры, сенсорные экраны

• Резьба 3/4 дюйма NPT: поддерживает погружную установку, установку на трубопроводе и в резервуаре.

• Степень защиты IP68: подходит для суровых условий, таких как влажная среда, под водой и на открытом воздухе.

Таблица технических параметров датчика ионов хлорида промышленного класса

> Рекомендации по выбору: выберите 4A для мониторинга пресной воды (0~3500 мг/л); выберите 4S для морской воды и сточных вод с высоким содержанием солей.

IV. Типовые сценарии применения (ориентированные на интеграцию проектов)

Сценарий 1: Система раннего оповещения о качестве воды из источника питьевой воды

Точки мониторинга: выше водозабора, форбалка насосной станции.
Метод интеграции: датчик хлорид-ионов + многопараметрический анализатор качества воды + 4G DTU → облачная платформа
Инженерная ценность: реализовать раннее предупреждение о фекальном загрязнении в режиме онлайн, заменив традиционные лабораторные испытания отбора проб вручную.

Сценарий 2: Борьба с коррозией промышленной оборотной охлаждающей воды

Точки контроля: вход подпиточной воды, возврат оборотной воды.
Метод интеграции: датчик хлорид-ионов + pH/проводимость/ОВП + PLC автоматический клапан продувки/подпитки
Инженерная ценность: контроль хлорид-ионов <500 мг/л, продление срока службы теплообменного оборудования более чем на 30 %.

Сценарий 3: Характеристика качества поступающей воды на очистные сооружения

Точки мониторинга: впускной канал, порт подключения промышленных сточных вод.
Метод интеграции: датчик хлорид-ионов + аммиачный азот/ХПК/расходомер → центральное управление SCADA система
Инженерная ценность: быстро выявляет аномальное воздействие сточных вод с высоким содержанием солей и обеспечивает раннее предупреждение о рисках биохимических систем.

Сценарий 4: Экологический мониторинг водных и поверхностных вод аквакультуры

Точки мониторинга: пруды, участки рек, входы и выходы из водно-болотных угодий.
Метод интеграции: солнечный буй + датчик хлорид-ионов + передача LoRa/NB-IoT
Инженерная ценность: оценка дальности проникновения морской воды и мониторинг воздействия сброса солей из сточных вод аквакультуры.

V. Меры предосторожности при системной интеграции

При интеграции NBL-WQ-CLI Встраивая датчики ионов хлорида в существующие системы, обратите внимание на следующие 6 пунктов:

1. Источник питания и изоляция сигнала: Датчик питается от напряжения 12–24 В постоянного тока. Рекомендуется использовать изолированный модуль питания, чтобы избежать использования одной и той же цепи с преобразователями частоты и двигателями высокой мощности.

2. Стыковка протокола связи: RS-485 Интерфейс использует Modbus RTU, скорость передачи данных по умолчанию 9600, 8 бит данных, 1 стоповый бит, без контроля четности. Совместимость основного оборудования (PLC/DTU/RTU) необходимо подтвердить заранее.

3. Выбор положения установки:
- Избегайте близости к водоприемникам или аэрационным устройствам (помехи пузырьков).
- Избегайте чрезмерно высокой скорости потока (рекомендуется <0,5 м/с).
- При погружной установке конец датчика должен находиться на расстоянии ≥20 см от дна бассейна.

4. Предварительная обработка и активация электродов: Перед использованием новые электроды или электроды, которые не использовались в течение длительного времени, следует включить в электропитание и замочить в водопроводной воде на 24 часа. Не помещайте их непосредственно в дистиллированную или чистую воду.

5. Калибровочный цикл: Рекомендуется выполнять калибровку по двум точкам каждые 1-2 месяца (низкая точка – для деионизированной воды, верхняя точка – для раствора NaCl известной концентрации). Сократите цикл калибровки, если концентрации мешающих ионов (S²⁻, I⁻, Br⁻) слишком высоки.

6. Хранение и транспортировка: Когда электрод не используется, очистите его деионизированной водой, высушите и поместите обратно в защитную бутылку. Категорически запрещается оставлять головку электрода на длительное время в контакте с силиконовой смазкой или в белковых растворах (например, в молоке, сточных водах).

Часто задаваемые вопросы

Вопрос 1: Могут ли датчики ионов хлорида определить, поступает ли хлорид из морской воды или бытовых сточных вод?

Не могу напрямую отличить. Его необходимо сочетать с другими параметрами: электропроводностью, ионами натрия, бромид-ионами и т. д. При проникновении морской воды ионы хлорида и ионы натрия повышаются синхронно, тогда как в бытовых сточных водах наблюдается увеличение аммиачного азота и ХПК.

В2: Почему показания моего датчика сильно колеблются?

Возможные причины: ① Пузырьки воздуха прилипли к мембранной головке электрода; ② Нестабильная скорость потока или чрезмерная турбулентность; ③ Воздействие мешающих ионов (S²⁻ и т. д.); ④ Старение электрода требует замены. Рекомендуется сначала устранить неполадки в среде установки.

Вопрос 3: Можно ли помещать датчик непосредственно в морскую воду или сточные воды с высоким содержанием солей?

Версия 0~35000 мг/л (CLI-4S) можно непосредственно использовать в морской воде (около 19000 мг/л Cl⁻) и большинстве промышленных сточных вод с высоким содержанием солей.

Вопрос 4: Как устранить сбой связи Modbus RTU?

Последовательность проверок: ① провода A/B перепутаны; ② Несоответствующий оконечный резистор (для больших расстояний); ③ Конфликт адресов устройств (заводское значение по умолчанию 1); ④ Несоответствие скорости передачи данных.

Вопрос 5: Каков срок службы электрода?

При нормальных условиях эксплуатации (неагрессивная среда, отсутствие частого чередования «сухой-влажный») срок службы электродов составляет около 12-18 месяцев. Запатентованная конструкция эталонной системы позволяет продлить срок службы более чем на 20%, однако реальный срок службы зависит от качества воды.

Вопрос 6: Как подключить версию с выходом 4–20 мА?

Принимает трехпроводную систему: положительный провод питания (красный), общий отрицательный (черный), выходной сигнал (белый). Обратите внимание, что принимающая сторона сигнала должна быть подключена к резистору выборки сопротивлением 250 Ом.

Вопрос 7: Поддерживает ли датчик автоматическую очистку?

Стандартная версия не имеет функции автоматической очистки. Если водоем склонен к биологическому загрязнению, во время интеграции системы рекомендуется добавить устройства очистки сжатым воздухом или ультразвуковой очистки.

Вопрос 8: Почему после калибровки измеренное значение остается неточным?

Возможные причины: ① Ошибка приготовления калибровочного раствора; ② Неисправность датчика температурной компенсации (Pt1000); ③ Загрязнение или царапины на мембранной головке электрода; ④ Наличие мешающих ионов неизвестной концентрации. Рекомендуется провести повторный анализ в лабораторной среде с чистой водой.

Краткое содержание

Для системных интеграторов, поставщиков решений Интернета вещей, подрядчиков проектов и инжиниринговых компаний основными факторами при выборе оборудования для онлайн-мониторинга хлорид-ионов должны быть не только «можно ли измерить данные», но также:

• Инженерная надежность: срок службы электродов, помехозащищенность, степень защиты IP68, соответствующая условиям эксплуатации.

• Удобство интеграции: стандартный протокол Modbus RTU, несколько сигнальных выходов, универсальный интерфейс NPT.

• Достоверность данных: понимание источников хлоридов для правильной интерпретации изменений концентрации и предотвращения ошибочных оценок.

The NBL-WQ-CLI-4A и датчики хлорид-ионов серии 4S с твердомембранной ионоселективной технологией, запатентованной эталонной системой и защитой промышленного уровня обеспечивают стабильные и не требующие особого обслуживания решения для мониторинга хлорид-ионов для проектов по очистке воды. От безопасности питьевой воды до контроля промышленной коррозии, от очистки сточных вод до мониторинга окружающей среды — эта серия датчиков стала надежным выбором для систем онлайн-мониторинга качества воды многих инжиниринговых компаний.

Если вы планируете проект мониторинга качества воды или модернизируете существующую систему, рекомендуется включить в основные параметры мониторинга показатели хлоридов — это не только чувствительный индикатор загрязнения воды, но и незаменимый инженерный рубеж защиты.

NBL-WQ-CLI-2A Технический паспорт онлайн-датчика ионов хлорида

NBL-WQ-CLI-2A online chloride ion sensor.pdf

NBL-WQ-CLI-4 Технический паспорт онлайн-датчика ионов хлорида

NBL-WQ-CLI-4 online chloride ion sensor.pdf
