Станция мониторинга расхода с использованием эффекта Доплера NiuBoL: Полное руководство по нормам установки и предотвращению неисправностей

Ядроинтеллектуальноговодногохозяйства:техническаялогикадоплеровскогомониторингапотока

Всовременномуправленииводнымиресурсамиимониторингепромышленногодренажаточностьданныхорасходеявляетсяосновойдляпринятиярешений.Вотличиеоттрадиционныхмеханическихизмерителейскорости,доплеровскийизмерительскоростиNiuBoLиспользуетдляизмеренийфизическийэффектДоплера.

Когдамеждуисточникомультразвуковыхволнинаблюдателем(датчикомипримесями/пузырькамивводе)происходитотносительноедвижение,принимаемаячастотаизменяется.Измеряяэтотчастотныйсдвиг,системаможетточнорассчитатьмгновеннуюскоростьпотокажидкости.Всочетаниисовстроеннымвысокоточнымдатчикомдавлениядлямониторингауровняводыимоделированиемгеометриипоперечногосеченияреки,системаможетвреальномвременипреобразовыватьданныевмгновенныйинакопленныйрасход.

Этотэлектронныйметодизмерения(бесконтактныйвотношениивращающихсячастей)обладаетзначительнымипреимуществами,такимикакотсутствиемеханическогоизноса,низкаяначальнаяскоростьпотокаиширокийдиапазонохвата,чтоделаетегопредпочтительнымрешениемдлямониторингаоткрытыхканалов,рекинеполныхтрубвнастоящеевремя.

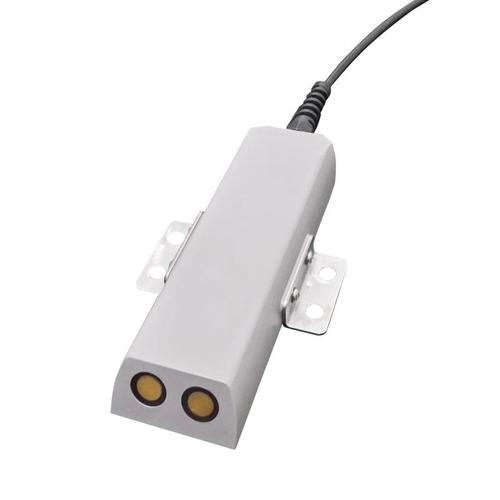

ФункциональныеособенностииосновныепараметрыдоплеровскогоизмерителяскоростиNiuBoL

Каквысокопроизводительноеустройствомониторинга,NiuBoLприпроектированииполностьюучитываетжесткиетребованиякдлительномупогружениювполевыхусловияхысложныежидкостныесреды.

1.КонструкцияпромышленногоклассаивысокаянадежностьКорпусустройстваизготовленизвысокопрочногоинженерногоАБС-пластика,которыйнетолькопрочениустойчивкударам,ноиобладаетотличнойхимическойстабильностью,эффективнопротивостоякоррозиивразличныхводныхсредах.Полностьюэлектроннаяконструкниеимеетмеханическихдвижущихсячастей,чтоисключаетошибкиизмерения,вызванныемеханическимстарениемилизаклиниваниеммеханизмов,обеспечиваядолгосрочнуюстабильностьинадежность.

2.МногомерныймониторингпараметровNiuBoL—этонепростоизмерительрасхода,аинтегрированныйтерминалгидрологическоговосприятия: Мониторингскорости:диапазондо0,03~5м/с,точностьдо±1,0%. Мониторингуровняводы:определениеизмененийглубиныводывреальномвременисточностью0,3%. Мониторингтемпературы:встроенныйвысокоточныйтепловойэлементдляфиксациидинамикитемпературыводывреальномвремени,чтообеспечиваетподдержкунаучногоанализа.

3.СистемасвязиизащитыУстройствоиспользуетстандартныйпротоколлсвязиModBus-RTUспередачейданныхчерезинтерфейсRS485,обладающийвысокойпомехоустойчивостью.Поддерживаетсяпроводнаяпередачанабольшиерасстоянияилиоблачныйдоступчерезбеспроводнойшлюз.УровеньзащитыдостигаетIP68,чтосочетаниисвысококачественнымвентиляционнымкабелемпозволяетвыдерживатьдлительноепогружениевводубезрискапротечки.

Строгиеспецификацииустановки:ключкобеспечениюдолгосрочнойстабильности

Дажеприотличныххарактеристикахустройства,неправильнаяустановкаявляетсяосновнойпричинойсбоевмониторинга.NiuBoLобобщаетследующиеосновныемерыпредосторожностиприустановке,которыетехническимспециалистамрекомендуетсястрогособлюдать.

Выборпозициидляподводногоразвертывания

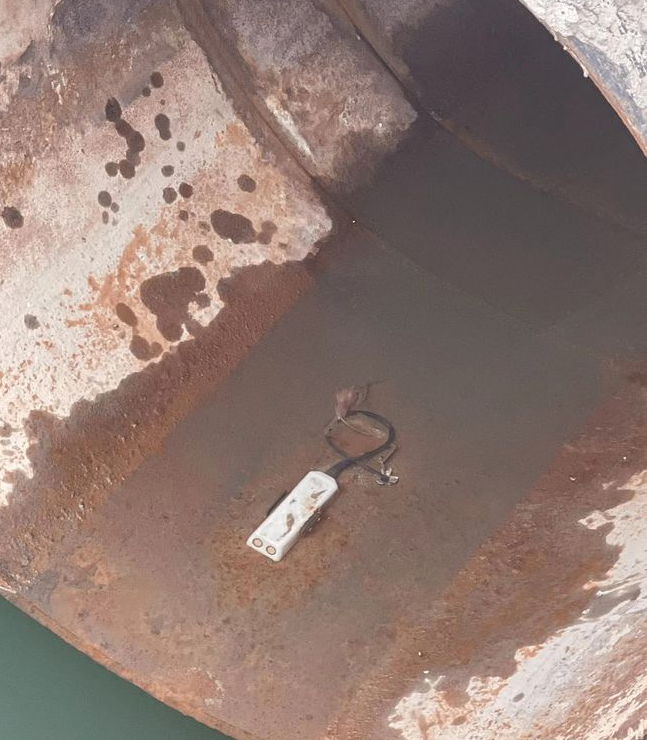

• Обычнаяустановкадолжнагарантировать,чтоизмерительскоростинаходитсякакминимумна20смнижесамогонизкогоуровняводы.Еслиусловияограниченырельефом,глубинадолжнабытьнеменее5см,чтобыизбежатьнахожденияустройстванадповерхностьюводы,чтоприводиткпрерываниюсигналаизмеренияилидрейфуданных.НамонтажнойпластинепредусмотреныкруглыеотверстияM5,которыеследуетиспользоватьдлянадежнойфиксацииприборанамонтажнойрамеиликронштейненаднереки.

Защитакабеля:детали,которыенельзяигнорировать

• Водонепроницаемыйразъем:Водонепроницаемыештекерымеждудатчиком,модулембеспроводнойпередачи,контроллеромпитанияибатарейнымотсекомдолжныбытьполностьювставленыизаблокированы.Этоперваялиниязащитыоткороткогозамыканияилиразрывацепи.

• Настенноекрепление:Кабелидолжныбытьзакрепленынастенеспомощьюзажимов.Строгозапрещеноиспользоватьсоединительныекабеливкачественесущихлинийдляподвешиванияпередатчиковилитяжелыхпредметов.

• Защитнаяоболочка:Настоятельнорекомендуетсяиспользоватьповерхкабеляпрозрачныерезиновыетрубкиилигофрированныетрубы.Есликабелипроходятчерезострыеповерхности,необходимодобавитьзащитныечехлыдляпредотвращенияповрежденияизоляциииз-затрения,ведущегокпопаданиюводы.

Фильтрациямусораыочисткаоборудования

Всредесветками,травой,камнямииливысокойконцентрациейосадкаустановитеизолирующиесеткипередизмерителемскоростидляпредварительнойфильтрацииводы.Персоналдолженустановитьграфикрегулярнойочистки,чтобыгарантироватьотсутствиепостороннихпредметовнаповерхностизондадатчикадляподдержаниянаилучшегокачестваотражениясигнала.

Предотвращениенеисправностейидисциплинаэксплуатации:безопасностьпреждевсего,герметичностьпревышевсего

Дляобеспечениядолгосрочнойстабильнойработыстанциимониторингаобслуживающийперсоналдолженпомнитьоследующих«восьмизапретах»иправилахобслуживания:

• Работаприотключенномпитании:Передлябымиоперациямипоотладкесовскрытиемкорпусанеобходимоотключитьэлектропитание.

• Проверкагерметичности:Накорпусеимеютсякрепежныевинты;приповторнойсборкенеобходимопроверитьцелостностьводонепроницаемойуплотнительнойпрокладки.Еслинапрокладкеестьмусориличaстицы,ихнеобходимотщательноудалить,иначеуровеньзащитыIP68небудетобеспечен.

• Чистотаприработе:Строгозапрещенооткрыватькорпусвдождливыеднивлисильнозапыленнойсреде.Принеобходимостинанеситесоответствующееколичествосиликона704науплонитеотноекольцодляусилениягерметичности.

• Запретнагрубоеобращение:Запрещенотянутьилираскачиватькабеливручную,запрещеноударятьпокорпусудатчика.Кабелидолжныбытьзакрепленынаберегу;строгозапрещеноихсвободноекачаниенаволнах.

Типичныесценарииприменениястанциимониторингадоплеровскогопотока:отгородскихректопромышленныхточексброса

СтанциямониторингарасходаNiuBoLDoppler,благодарясвоимхарактеристикам«малыйразмер,легкийвес,широкийдиапазон»,активноиспользуетсявследующихключевыхобластях:

1.ГородскоеинтеллектуальноеводоснабжениеимониторингнаводненийВгородскихдренажныхсетях(особенно всостояниинеполнойтрубы)доплеровскийрасходомерможетточнорассчитатьобъемпроходящейводы,предоставляяоперативныеданныедляборьбыснаводнениямииуправлениядренажом.

2.СельскохозяйственныеоткрытыеканалыиирригационныесистемыВирригационныхканалахустройствоможетпреодолеватьпомехиотосадка,обеспечиваяточнуюстатистикупритокаводынаполя,чтопомогаетвразвитииводосберегающегосельскогохозяйства.

3.МониторингречногостокаималыхводосборовПримониторингеестественныхречныхканаловчерездистанционнуюпередачуRS485ведомствамогутпросматриватьмгновенныеизменениярасходаитемпературыразличныхпритоков,невыходяизофиса,дляпостроенияточныхгидрологическихмоделей.

4.МониторингсбросапромышленныхсточныхводДлязаводскихточексбросасистемапредоставляетстатистикунакопленногорасхода,обеспечиваясоответствиенормамипрозрачностьпроцессаутилизациистоков.

FAQ:Частозадаваемыевопросыостанцияхдоплеровскогомониторингапотока

Q1:Можнолииспользоватьдоплеровскийизмерительскоростивруслахрексвысокимсодержаниемосадка?A:Да.ПринципДоплерафактическиполагаетсянавзвешенныечастицыилипузырькивводекакнаточкиотражения.Однакоучтите,чтоесликонцентрацияосадкаслишкомвысока,чтовызываетполноепоглощениезвуковыхволн,илиеслиотложенияпокрываютзонд,этоповлияетнаизмерения.Поэтомувтакихводахрекомендуетсярегулярноеобслуживаниеиустановкафильтрующихсеток.

Q2:Какycтранитьнеполадки,еслипередачаданныхпоRS485нестабильна?A:Сначалапроверьте,затянутыливодонепроницаемыеразъемыинетлиследовокисления.Во-вторых,убедитесь,чтонапряжениепитаниястабильновдиапазоне10~30В.Наконец,проверьтеправильностьзаземленияэкранированногопроводаиотсутствиепомехотмощныхдвигателей.

Q3:Можнолиизменитьстандартный3-секундныйинтервализмерения?A:Да.Интервализмеренийможнонастроить,отправивсоответствующиеинструкциичерезпротоколModBus.Егоможноувеличитьдляэкономииэнергиивканалахсоспокойнымтечениемиллиподдерживатьвысокуючастотудляпромышленныхсбросовсрезкимиизменениямипотока.

Q4:Естьлиудоплеровскогоизмерителятребованияккачествуводы?A:ПринципДоплераоснованнаотражениисигналаотвзвешенныхчастицилипузырьков.Есливодаслишкомчистая(например,деионизированнаяводалабораторногокласса),силасигналаослабнет.Однакоестественнаяречнаявода,дождевая,ирригационнаяводаисточныеводысодержатдостаточночастициидеальноподходятдляиспользования.

Q5:Какoпределить,естьливдатчике«короткоезамыкание»или«обрывцепи»?A:Сначалапроверьте,мигаетлииндикаторсвязи.Еслиданныхнавыходенет,немедленнопроверьте,неослабленливодонепроницаемыйразъеминеповрежденалиоболочкакабеляострымипредметамивводе.ПроверкарегистровошибокчерезModBusтакжеявляетсяэффективнымметодом.

Резюме:

СтанциямониторингарасходаNiuBoLDoppler—этонепростоинструментизмерения,этовоплощениестрогогоподходакцифровомууправлению.ОтфиксациидоплеровскихизмененийчастотыдозащитнойгерметизацииизАБС-пластика—каждаядетальконструкциинаправленанаоднуцель:предоставлениемаксимальнодостоверныхгидрологическихданных.

Напутистроительстваинтеллектуальноговодногохозяйствадеталиопределяютуспех.Благодарястандартизированнойустановкеинаучномуобслуживанию,NiuBoLпоможеткаждомуспециалистувэтойобластиполностьюконтролироватьданныеопотоках.

Техническиехарактеристики

Напряжениепитания:DC10V~30V Протоколсвязи:ModBus-RTU(RS485) Точностьскорости:±1,0%±1см/с(диапазон0,03~5м/с) Точностьуровняводы:0,3%±0,5см(диапазон0,03~5м) Точностьтемпературы:±1℃(-10℃~60℃) Уровеньзащиты:IP68 Материалкорпуса:АБС-пластик Токврежимеожидания:65мА/12В

Планируетесхемуучетадляречногоканалаилидренажнойсети?ОбращайтесьвтехническуюкомандуNiuBoL—мыобеспечимполнуютехническуюподдержкуотвыборакомпоновкидозащитыкабельныхоболочекпримонтаже.
