Объяснение принципа действия датчиков растворенного кислорода: выбор, калибровка и обслуживание для обеспечения качества воды

Датчики растворённого кислорода: выбор, калибровка и обслуживание для контроля качества воды

Растворённый кислород DO — «кислородная тревога» для здоровья водоёма

Растворённый кислород (DO) — это количество молекулярного кислорода (O₂), растворённого в воде, которое напрямую определяет порог выживания водных организмов — рыб, водорослей и микроорганизмов: ниже 3 мг/л начинается зона кислородного дефицита. В области экологии DO выступает «барометром» самоочищения рек и эвтрофикации озёр; в очистке промышленных стоков он регулирует эффективность аэрации, напрямую влияя на энергозатраты и соответствие нормам сброса. Мировой рынок датчиков растворённого кислорода быстро растёт: в 2025 году ожидается объём $487 млн, а к 2030 году — $720 млн при среднегодовом темпе роста (CAGR) 8 %. Этот рост обусловлен развитием оптических технологий и интеграцией с IoT, что позволяет перейти от лабораторных измерений к непрерывному мониторингу в полевых условиях.

Однако надёжность данных DO в значительной степени зависит от самого зонда. Традиционные электрохимические методы, хотя и отработаны, требуют частого обслуживания; новые флуоресцентные методы славятся минимальным вмешательством. Правильный выбор технологии, грамотная калибровка и систематическое обслуживание гарантируют безупречную работу «жизненной линии» качества воды. Далее мы разберём всё по полочкам, чтобы вы могли уверенно ориентироваться в мониторинге качества воды.

Три основные технологии датчиков DO: от электрохимии к оптической революции

Технологии датчиков DO прошли несколько поколений. Сегодня на рынке доминируют электрохимические (полярографические и гальванические) и оптические (флуоресцентные) методы. Ниже приведена сравнительная таблица принципов работы, преимуществ, недостатков и типичных областей применения для быстрого выбора:

Флуоресцентные методы в 2025 году становятся основным трендом: отсутствие мембраны избавляет от классических проблем, способствует миниатюризации и беспроводной интеграции. При выборе ориентируйтесь на сложность среды: флуоресценция — для мутных вод, полярография — для прецизионных лабораторий.

Выбор зонда, калибровка и обслуживание: полное руководство от ввода в эксплуатацию до долгосрочной работы

Практическая ценность датчиков DO на 80 % определяется правильным выбором и обслуживанием. Игнорирование этих аспектов приводит к ошибкам >20 %, что влечёт неверную оценку эвтрофикации или перерасход аэрации.

Руководство по выбору: соответствие среде и сценарию

- Аэротенки очистки стоков: предпочтение флуоресцентному методу. Высокая мутность и биоплёнки быстро забивают мембраны электрохимических датчиков; флуоресцентные колпачки погружаются непосредственно в воду, интервал обслуживания увеличивается до 1 раза в год. Рекомендуются зонды IP68 с интегрированными самоочищающимися щётками.

- Мониторинг рек и озёр: полярографический или флуоресцентный в комбинации. Требуется защита от биообрастания (например, УФ-самоочистка), диапазон 0–20 мг/л, отклик<60 с. Для удалённых постов — версии с солнечным питанием.

- Лабораторные и сверхчистые воды: надёжная полярография. Точность до ±0,05 мг/л, совместимость с многопараметрическими системами (например, pH/DO в одном зонде).

Дополнительные критерии: компенсация температуры (-5…+50 °C), выходные протоколы (4–20 мА / Modbus), сертификаты (CE / ISO).

Профессиональная калибровка: нулевая точка + насыщение — двойная гарантия точности

Калибровка — основа точности, рекомендуется проводить ежеквартально. Флуоресцентные методы просты в эксплуатации:

1. Калибровка нулевой точки: погрузить в 0,1 %-ный раствор сульфита натрия (анаэробная среда), установить показание 0 мг/л. Проверить дрейф<0,1 мг/л.

2. Калибровка насыщения (100 %): поместить в насыщенный водяным паром воздух, ввести местное давление и температуру для расчёта теоретического значения (формула: DO_sat = 14,652 – 0,41022T + 0,007991T² – 0,000077774T³, где T — °C). Продвинутые зонды NiuBoL имеют встроенный барометр для автоматической компенсации.

Используйте стандартные буферные растворы, избегайте пузырьков. Зонды NiuBoL поддерживают калибровку одной кнопкой, ошибка<0,05 мг/л.

Стратегии обслуживания: предотвращение проблем, продление срока службы на 5 лет

- Электрохимические методы: проверять целостность мембраны каждые 3 месяца; заменять при повреждении (стоимость<50 юаней). Пополнять электролит при истощении, чтобы избежать дрейфа тока из-за перезаряда. Хранить во влажной ткани, не допуская высыхания.

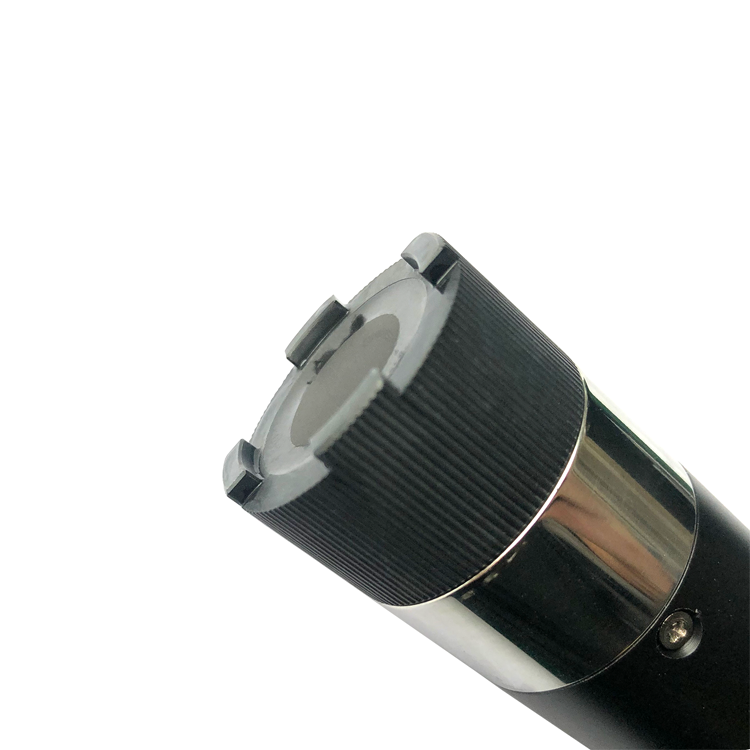

- Флуоресцентные методы: основное обслуживание — очистка колпачка: еженедельно мягкой щёткой + нейтральным средством удалять биоплёнки, предотвращая затухание флуоресценции. Срок службы колпачка 2–5 лет, замена без инструментов. Хранить в темноте, избегая света.

Общие рекомендации: регулярно обновлять прошивку, контролировать логи уровня сигнала. В условиях высокой влажности добавлять осушители, в экстремальных температурах — прогрев. Эти меры поднимают доступность системы до 99 %, значительно превышая средние отраслевые показатели.

Практический кейс: флуоресцентные DO-зонды запускают энергетическую революцию на очистных сооружениях

Кейс: крупные городские очистные сооружения — оптимизация замкнутого контура аэрации

На очистных сооружениях среднего размера годовые затраты на электроэнергию для аэрации превышали 5 млн юаней; традиционное управление по времени вызывало колебания DO ±1 мг/л и низкую эффективность. NiuBoL установил 10 массивов флуоресцентных DO-зондов, интегрированных с частотно-регулируемыми воздуходувками: непрерывное отслеживание DO (цель 1,5–2,0 мг/л), автоматическое снижение оборотов на 30 % при превышении порога.

Решённые проблемы: отсутствие мембраны устойчиво к заиливанию, отклик<10 с обеспечивает стабильность замкнутого контура. Результаты? Снижение энергопотребления аэрации на 25 %, годовая экономия электроэнергии 1,5 млн юаней. Аналогично кейсу Des Moines — оптимизация DO даёт экономию $200 000 в год. Это не только экономия энергии, но и повышение эффективности биохимической очистки на 15 %, способствующее достижению целей углеродной нейтральности.

NiuBoL — ваш надёжный партнёр в мониторинге DO

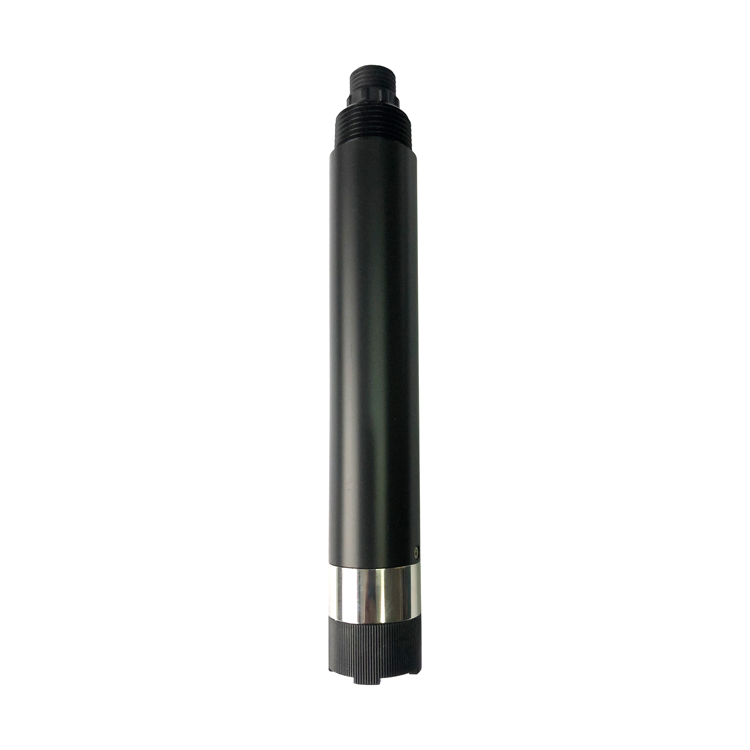

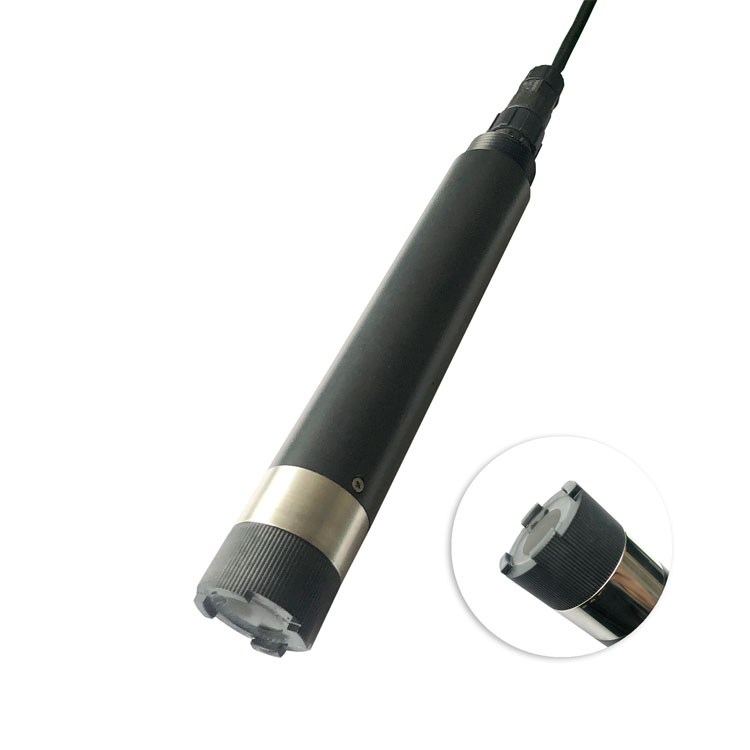

Третье поколение флуоресцентных DO-зондов NiuBoL лидирует на рынке с точностью ±0,01 мг/л и сроком службы колпачка 5 лет. Мы не просто поставляем оборудование — предлагаем выездную калибровку, обучение и удалённую диагностику, чтобы ваш измерительный контур работал без отклонений.

Часто задаваемые вопросы (FAQ)

В1: Почему флуоресцентные DO-зонды не зависят от скорости потока?

О: Электрохимические методы требуют диффузии кислорода через мембрану, поэтому нуждаются в потоке воды; флуоресцентные измеряют гашение флуоресценции непосредственно в воде — молекулам кислорода не нужно «проходить» барьер. Тесты показывают колебания ошибки<0,05 мг/л при скоростях потока 0–5 м/с.

В2: В чём разница между мг/л и % насыщения, и где их применять?

О: мг/л — абсолютная концентрация (например, 8 мг/л), удобна для пороговых тревог; % насыщения — относительное значение (текущий DO / насыщенный DO × 100 %), сильно зависит от температуры и давления, используется для оценки «кислородного долга» водоёма. В отчётах по качеству воды часто приводят оба показателя параллельно.

В3: Обязательно ли вводить атмосферное давление при калибровке?

О: Да. Каждые 10 кПа снижения давления уменьшают насыщенный DO примерно на 1 мг/л. Продвинутые зонды NiuBoL имеют встроенный датчик для автоматической коррекции; при ручной калибровке проверяйте актуальное давление в погодных приложениях, чтобы обеспечить точность ±0,1 мг/л.

В4: Как зонды DO справляются с высокомутными водами?

О: Флуоресценция — лучший выбор, конструкция колпачка устойчива к биообрастанию. В сочетании с механизмами самоочистки ежедневная автоматическая промывка сохраняет точность даже при мутности<1000 NTU. Электрохимические методы требуют защитных кожухов, но обслуживание удваивается.

В5: Какие сейчас главные тренды в технологиях DO?

О: Миниатюризация оптических датчиков и интеграция с ИИ — размер зонда уменьшается до размеров пальца, поддерживается беспроводная Mesh-сеть. Прогноз рынка: доля оптических методов вырастет с 30 % до 50 %, что ускорит развитие интеллектуальных систем очистки стоков.
