Регистраторы данных для метеостанций

Сенсорный IoT Edge Gateway — регистраторы данных для метеостанций

Регистраторы данных для метеостанций

Основная роль метеостанций заключается в постоянном и систематическом наблюдении и регистрации различных метеорологических элементов в атмосфере, таких как температура, влажность, давление воздуха, скорость ветра, направление ветра, осадки и т. д., и использовании этих данных для прогнозирования погоды, климатических исследований, сельскохозяйственного планирования, охраны окружающей среды, предупреждения о стихийных бедствиях и других областях. Благодаря наблюдению за метеорологическими станциями мы можем лучше понять характер изменений и характеристики атмосферы, что обеспечивает важную основу для человеческого производства, жизни и научных исследований.

В области метеорологического мониторинга точность данных и работа в режиме реального времени имеют решающее значение. Сенсорный экран IoT edge gateway (регистратор данных) с его мощными функциями и надежной производительностью является идеальным выбором для регистрации данных метеостанции.

Основные функции регистратора данных

*1. Высокопроизводительный процессор ARM: высокопроизводительный 32-разрядный процессор на базе архитектуры ARM обеспечивает высокую эффективность и стабильность обработки данных.

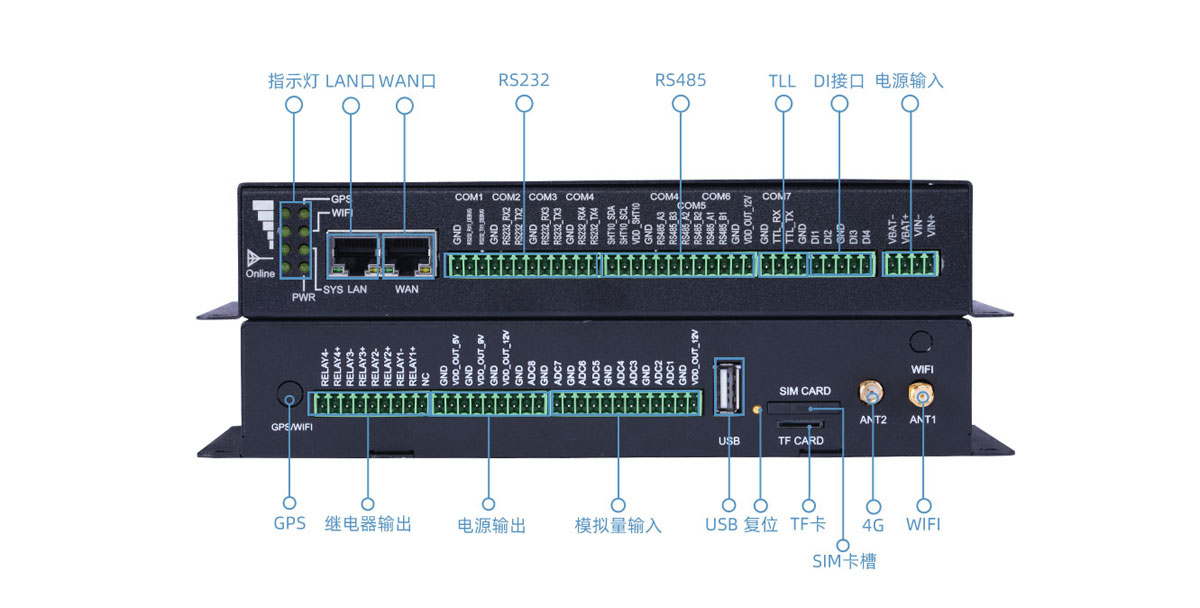

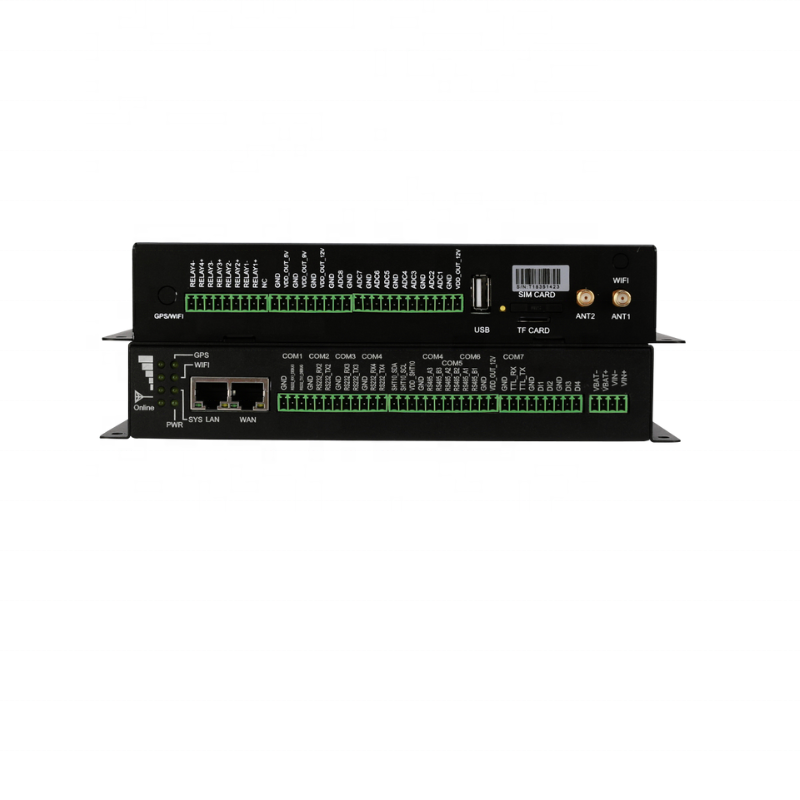

*2.Богатые интерфейсы:

● 2 порта Ethernet RJ45

● 4 порта RS232 (1 из которых можно использовать для ОТЛАДКИ)

● 3 интерфейса RS485 (1 из которых мультиплексирован с RS232)

● 4*цифровых входа

● 8*дорожных аналоговых входов (12-битный АЦП, поддержка тока 4-20 мА или сигнала напряжения 0-5 В)

● 4*дорожных релейных выхода

● 5*дорожный выход питания (для периферийного источника питания)

● 1*I2C интерфейс

● 1*последовательный интерфейс уровня TTL

*USB-интерфейс (можно подключить к U-диску для хранения данных)

*опционально модуль GPS и WIFI

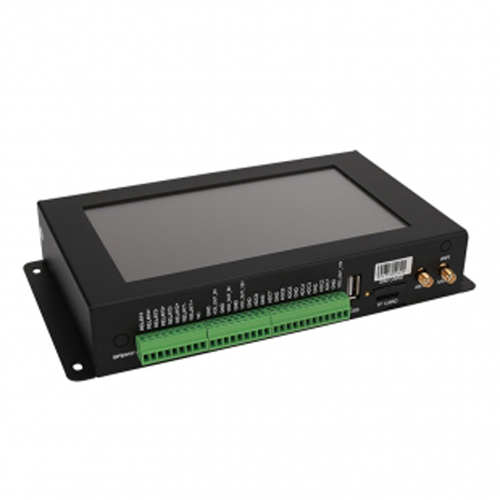

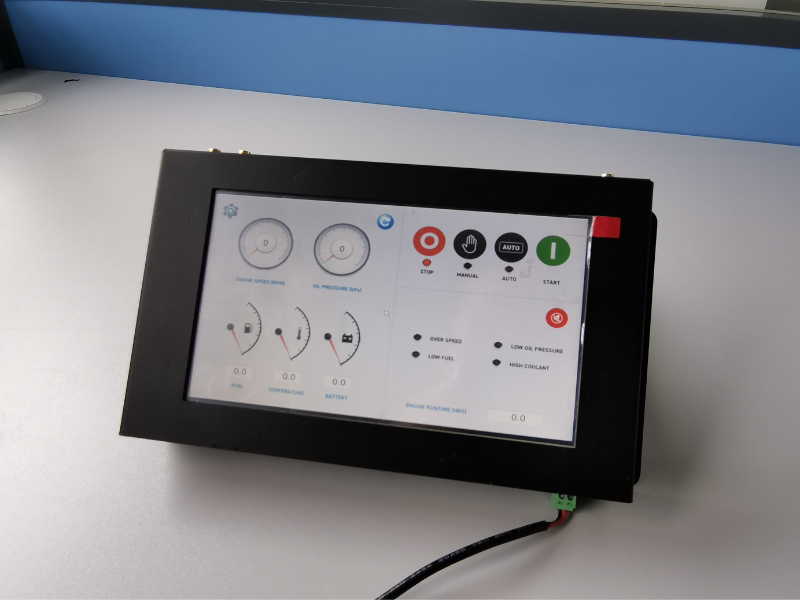

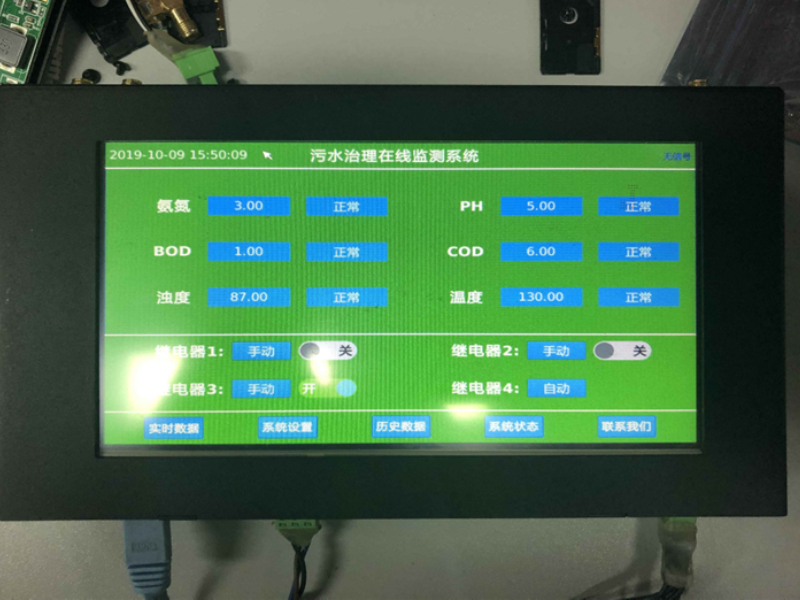

7-дюймовый сенсорный экран высокой четкости (собственная разработка TG462S): интуитивно понятное отображение данных на месте, повышение удобства использования и упрощение обслуживания и эксплуатации на месте.

Большая емкость хранилища: до 1 ГБ флэш-памяти, поддержка карт Micro SD объемом до 32 ГБ для обеспечения безопасного хранения данных.

Высокоскоростное сетевое соединение: поддерживает LTE CAT 6/CAT4 (опционально), обеспечивая достаточную пропускную способность для обеспечения высокоскоростной передачи данных.

Программируемость: поддерживает программирование на языках C/C++, Python (может потребоваться специальная прошивка) и Node-RED для удовлетворения индивидуальных потребностей.

Функции, специально разработанные для метеостанций

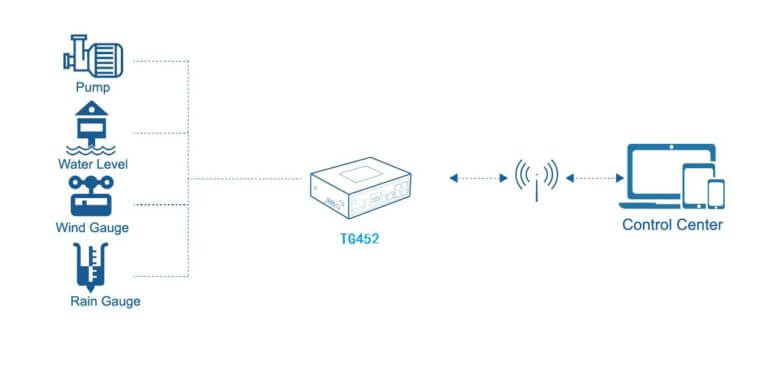

Сбор и обработка данных в реальном времени: поддерживает сбор данных с различных датчиков, включая датчики температуры, влажности, скорости ветра, направления ветра, количества осадков, солнечной радиации и т. д., для обеспечения точности и актуальности данных.

Удаленное управление: поддержка удаленной диагностики, обновления и автоматического восстановления после неисправностей, снижение затрат на эксплуатацию и обслуживание, а также повышение эффективности.

Безопасность данных: поддерживает шифрование государственной тайны и протоколы multi-VPN для обеспечения безопасности передачи данных.

Поддержка видео и изображений: дополнительная поддержка функций передачи видео, наложения видеоданных и захвата изображений, предоставляющая более объемные данные для мониторинга погоды.

Области применения регистраторов данных

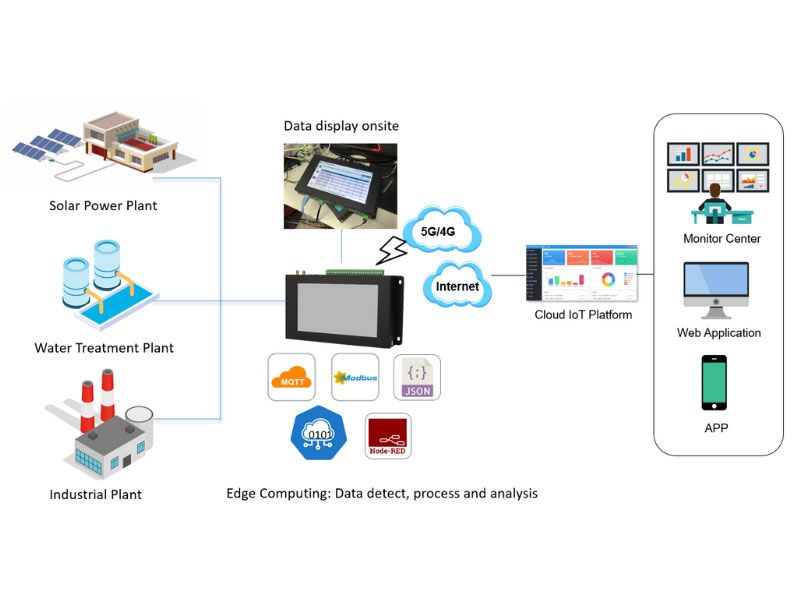

Граничные шлюзы (регистраторы данных) подходят не только для метеостанций, но и широко используются в гидрологическом мониторинге, промышленности 4.0, сельском хозяйстве 4.0, умных городах, энергетике, умных муниципалитетах и интеллектуальном транспорте.

Сенсорный шлюз IoT edge (регистратор данных) с его превосходной производительностью и богатыми функциями является первым выбором для регистрации данных метеостанции. Независимо от того, являетесь ли вы профессиональной организацией по мониторингу погоды или научно-исследовательским институтом или предприятием, которым нужны данные о погоде, TG462/TG462S может предоставить вам надежные и эффективные решения. Свяжитесь с нами сегодня для получения более подробной информации!

Технические характеристики регистраторов данных:

Система

● Процессор: 32-битный ARM Cortex A7, 528 МГц

● Флэш-память: TG462: 256 МБ (с возможностью расширения до 1 ГБ) *

TG462S (модель с сенсорным экраном): 1 ГБ

● Память: 256 МБ DDR3

Сотовый интерфейс

● Антенный разъем: 2 × 50 Ом SMA Female

● Слот для SIM-карты: 1

ЖК-экран

● TG462S: 800*480, сенсорный TFT-экран

Интерфейсы Ethernet

● Порты: 2-RJ45 (1-WAN, 1-LAN или 2-LAN, настраиваются программно)

● Скорость передачи данных: 10/100 Мбит/с (автоматическое определение), автоматический выбор MDI/MDIX, магнитная изоляция 1,5 кВ

Последовательный интерфейс

● Разъем: Клеммная колодка, гнездо 3,5 мм с замком

● Порты: 4 x RS232 (1 для отладки), 3 x RS485

● Скорость передачи данных: от 100 бит/с до 230400 бит/с

● Защита от электростатического разряда 15 кВ

Wi-Fi (опция)

● Антенный разъем: 1 × 50 Ом SMA Male (или 2, опция)

● Стандарт: IEEE 802.11b/g/n, поддержка режимов AP и Client

● Скорость передачи: IEEE802.11b/g: до 54 Мбит/с; IEEE802.11n: до 300 Мбит/с

● Безопасность: открытая, WPA, WPA2, WPA/WPA2 Enterprise, Radius

GPS (опционально)

● Модуль: встроенный независимый модуль GPS или GNSS от сотового модуля

● Антенный разъем: 1 × 50 Ом SMA Female

Ввод/вывод

● Разъем: Клеммная колодка, гнездо 3,5 мм с замком

• ДИ: 4-ДИ

Логика 0: Мокрый контакт 0-3 В постоянного тока или сухой контакт замкнут

Логика 1: Мокрый контакт постоянного тока 5-30 В или сухой контакт открыт

● DO: 4-реле (выход 5A и 30 В постоянного тока/250 В переменного тока)

● АЦП: 8 x 12-битных АЦП, поддерживает входной сигнал тока 4-20 мА или входной сигнал напряжения 0-5 В (опция)

● I2C: 1, для датчиков температуры и влажности

● TTL: 1

● Выходная мощность: 5-VDD

3-канальный выход 12 В;

1-канальный выход 9 В, номинальный ток 1 А;

1-канальный выход 5 В, номинальный ток 1 А;

Встроенная защита от перегрузки по току для внешних устройств Вход постоянного тока

Внешнее хранилище

● USB-порт: 1 x USB 2.0

● Слот для Micro SD: 1 x TF-карта, до 32 ГБ

● Использование: пользовательская программа, хранение данных и обновление прошивки

Требования к питанию

● Разъем: 4-контактный с клеммной колодкой 3,5 мм Основной и резервный вход питания

● Стандартное питание: DC 12V/1.5A

● Входное напряжение: 5-35 В постоянного тока

● Режим сбора данных: 251 мА～357 мА при 12 В постоянного тока

● Режим связи: 305 мА～412 мА при 12 В постоянного тока

Программное обеспечение

● Сетевые протоколы: PPP, PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, RIPv1/v2, OSPF, DNS, DDNS, HTTP, ARP, QoS, SNTP, Telnet, VLAN, SSH

● Последовательный порт: MQTT, прозрачный (TCP-клиент/сервер, UDP-клиент/сервер), шлюз Modbus (Modbus RTU в Modbus TCP)

● VPN-туннель: IPsec/PPTP/L2TP/GRE/OpenVPN

● Межсетевой экран: ACL/DMZ/сопоставление портов/привязка MAC-адресов

● Управление: Веб, CLI, SMS, Cloud DMP (платформа управления устройствами) *

● Надежность: отказоустойчивость WAN, аппаратный и программный сторожевой таймер

● Вторичная разработка: на основе OpenWrt, поддержка Python, LUA и SDK

Физический

● Степень защиты: IP30

● Корпус и вес: металл

TG462: 850 г (1,87 фунта)

TG462S: 900 г (1,98 фунта), без аксессуаров

● Размеры: 228×122,5×38,2 мм (8,97x4,82x1,50 дюйма)

● Монтаж: настенный, настольный

Относящийся к окружающей среде

● Рабочая температура: от -35°C до +75°C (от -31℉ до +167℉)

● Температура хранения: от -40°C до +80°C (от -40℉ до +176℉)

● Влажность: от 0% до 93% (без конденсации) при 25°C/77℉

Другой

● Светодиодные индикаторы: уровень сигнала, WIFI, система (SYS), онлайн, питание (PWR), GPS*

● Гарантийный срок: стандартный: 12 месяцев, расширенный: 2–5 лет* (см. гарантийную политику)

● Одобрения: CE*, RCM*, NBTC*, FCC* (*в процессе)

Модель:

   1. ТГ462

       Пограничный шлюз IoT

   2. TG462S

       Сенсорный экран IoT Edge Gateway

Номер детали:

   1. TG462-<1>-<2>

   2. TG462S-<1>-<2>

Описание:

   1. 4G/3G*, 256 МБ флэш-памяти (1 ГБ*), 1-WAN, 1-LAN, USB, 4-RS232, 3-RS485, 1-I2C, 1-TTL, 8-ADC, 4-DI, 4-DO, 5-Power Output, 1-Micro SD слот, WIFI/GPS*

   2. 4G/3G*, 7-дюймовый сенсорный экран, 1 ГБ флэш-памяти, 1-WAN, 1-LAN, USB, 4-RS232, 3-RS485, 1-I2C, 1-TTL, 8-ADC, 4-DI, 4-DO, 5-выходов питания, 1 слот Micro SD, WIFI/GPS*

       ● <1>, означает разные сети (4G, 3G) и модули для разных стран и регионов

       ● <2>=W, WIFI

       ● <2>=G, GPS (автономный GPS)

       ● <2>=1, 1 ГБ флэш-памяти (у TG462 флэш-память по умолчанию составляет 256 МБ)

Диапазон частот:

   1. 4G LTE CAT 4

   ● Европа, Ближний Восток и Африка: B1/B3/B5/B7/B8/B20/B38/B40/B41

   ● Австралия, Новая Зеландия и Латинская Америка: B1/B3/B5/B7/B8/B28

   ● НД: B2/B4/B5/B12/B13/B14

   2. 3G/HSPA/UMTS/WCDMA

   ● Регион: 900/2100 МГц или 850/1900/2100 МГц

   ● Глобально: 800/850/900/1900/2100

1. <1> в номере детали означает другой диапазон частот для разных рынков, а <2> означает наличие WIFI, GPS или других функций. Для получения дополнительной информации обратитесь к торговым представителям или к местному партнеру.

2. Диапазон частот в таблице — это лишь часть наших моделей. Если вы не смогли найти нужный диапазон частот в вашем регионе, свяжитесь с нами.

Технические характеристики сборщика данных (регистратора данных) TG462- TG462S_V2.2.1

TG462-TG462S-Data-Collector-Data Logger-DataSheet_V2.2.1.pdf
