Ультразвуковой датчик метеостанции высокой точности 5-в-1

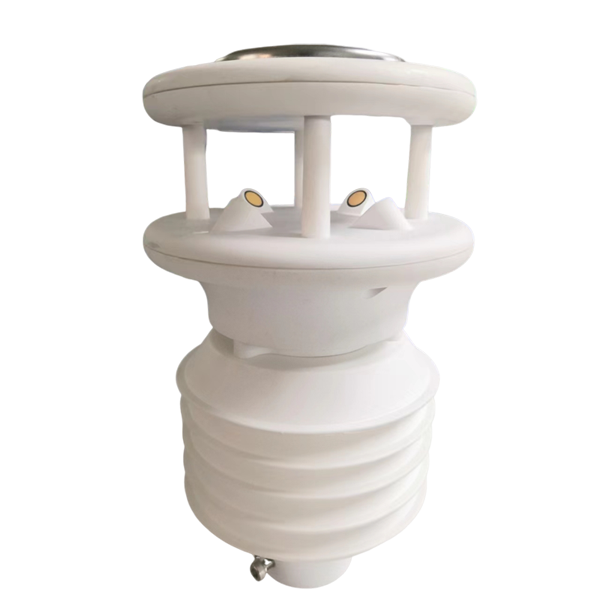

Обзор ультразвукового метеорологического датчика  NBL-W-51GUWS  «5 в 1»

NBL-W-51GUWS — это полностью цифровой высокоточный ультразвуковой метеорологический датчик «5 в 1» , способный быстро и точно измерять скорость и направление ветра, температуру, влажность и давление воздуха. Оснащённый встроенным блоком обработки сигналов, он поддерживает настраиваемые выходные сигналы и опциональную интеграцию с функциями мониторинга PM2.5, PM10, шума, радиации и количества осадков. Его прочная конструкция обеспечивает надёжную работу в суровых климатических условиях, обеспечивая высокую степень интеграции и долговечность. Датчик широко используется в метеорологии, мониторинге окружающей среды, аэропортах, портах, лабораториях, сельском хозяйстве, промышленности и на транспорте.

 Принцип работы ультразвукового датчика погоды 5-в-1

Скорость и направление ветра

Датчик измеряет скорость и направление ветра с помощью ультразвуковой технологии, вычисляя разницу во времени прохождения ультразвуковых волн между датчиками, направленными с севера на юг (СЮ) и с востока на запад (ВЗ). Например, когда ветер дует с севера, время прохождения сигнала с севера на юг короче, чем с юга на север, в то время как время прохождения сигнала с востока на запад остается одинаковым. Эта разница во времени позволяет точно рассчитать скорость и направление ветра, независимо от внешних факторов, таких как температура.

 Технические характеристики ультразвукового метеорологического датчика NBL-W-51GUWS «5 в 1»

Технические параметры датчиков метеостанций:

 Инструкция по подключению ультразвукового датчика погоды 5-в-1

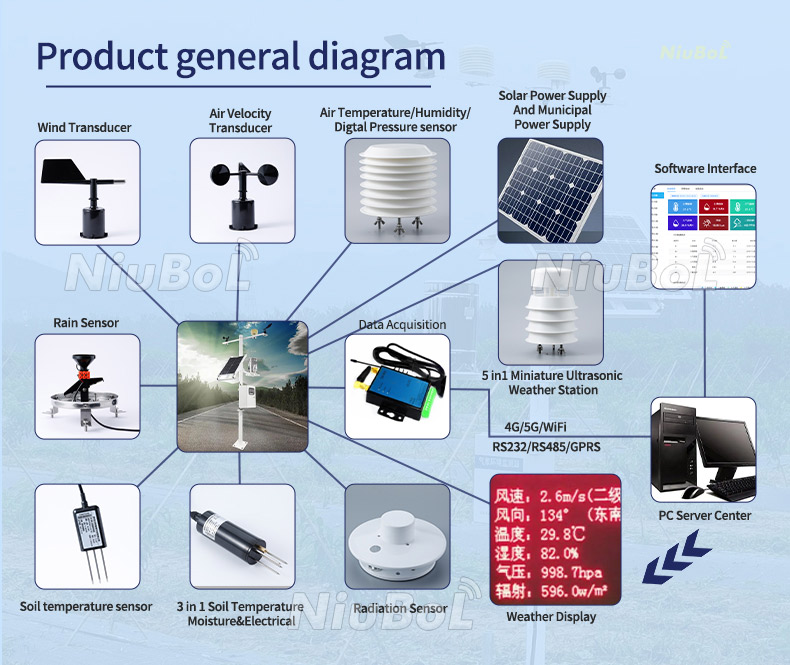

1. Использование предоставленного регистратора данных:

   - Подключите датчик к соответствующему интерфейсу регистратора данных с помощью прилагаемого кабеля датчика.

2. Автономная проводка датчика:

   - Красный: Положительный вход питания

   - Черный: Отрицательный вход мощности

   - Желтый: RS485+

   - Синий: RS485-

   - Примечание: для точности всегда сверяйтесь с маркировкой проводов на кабеле связи.

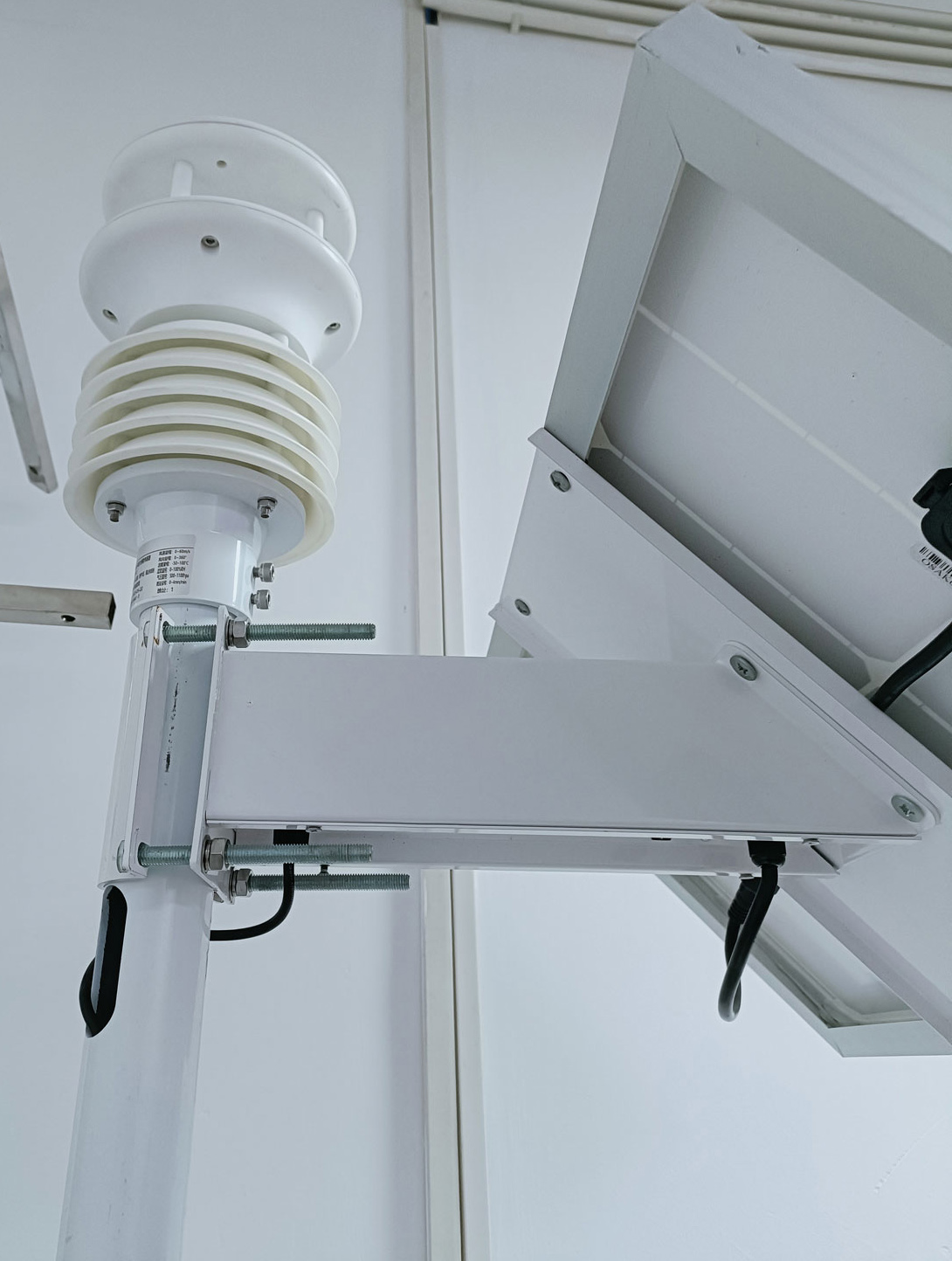

Руководство по установке ультразвукового датчика погоды 5-в-1

 Метод установки

1. Позиционирование:

   - Установите датчик на вертикальную стойку, чтобы измерения проводились на одном горизонтальном уровне.

2. Выравнивание:

   - Используйте стандартный компас для определения географического севера и соответствующим образом выровняйте маркер севера датчика.

3. Монтаж:

   - Для монтажной стойки требуются три отверстия под винты М5, расположенные на равном расстоянии друг от друга и на расстоянии 7,5 мм от верха.

   - Пропустите кабель через столб, обеспечив надлежащую разгрузку натяжения.

   - Подсоедините штекер к датчику, повернув и зафиксировав внешнюю втулку по часовой стрелке.

   - Закрепите датчик на столбе тремя винтами из нержавеющей стали.

4. Выбор места:

   - Устанавливайте на открытом пространстве, чтобы избежать препятствий воздушному потоку или турбулентности, создаваемых зданиями, деревьями или столбами.

   - Соблюдайте дистанцию не менее 2 метров от радаров и радиопередающих устройств.

 Меры предосторожности при установке ультразвукового датчика погоды 5-в-1

- Регулярно проверяйте датчик, чтобы убедиться, что на его работу не влияет расположенное поблизости оборудование, такое как радиоприемники, радары, двигатели или моторы.

- Держитесь на безопасном расстоянии от радиоприемных антенн.

- Избегайте установки вблизи источников вибрации.

- Используйте рекомендуемый кабель и обеспечьте надлежащее экранирование и соединения.

- Обеспечить бесперебойную подачу электропитания во время работы.

- Избегайте турбулентного потока воздуха от близлежащих конструкций, чтобы сохранить точность измерений.

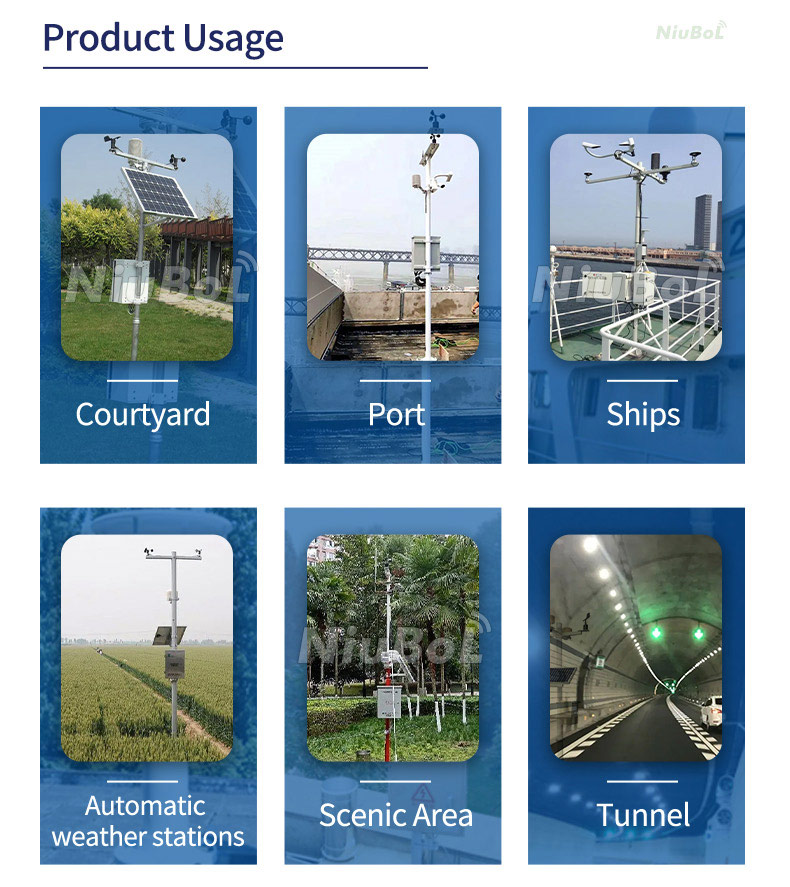

 Ультразвуковой датчик погоды 5-в-1: применение и ценность

Ультразвуковой метеорологический датчик NBL-W-51GUWS «5 в 1» — это простое в обслуживании, высокоточное решение для мониторинга окружающей среды, подходящее для различных суровых условий. Он идеально подходит для:

- Метеорология: предоставляет точные данные для прогнозирования погоды и исследования климата.

- Мониторинг окружающей среды: отслеживает качество воздуха и параметры погоды для контроля загрязнения и экологических исследований.

- Авиация и мореплавание: обеспечивает безопасную работу в аэропортах и портах с помощью данных о ветре и погоде в режиме реального времени.

- Сельское хозяйство и промышленность: поддерживает точное земледелие и промышленные процессы путем мониторинга условий окружающей среды.

- Транспорт: повышает безопасность и эффективность систем управления дорожным движением.

- Лаборатории: предоставляют надежные данные для научных экспериментов и исследований.

Датчик не требует сложного обслуживания или калибровки, удобен в использовании и легко адаптируется, предоставляя высококачественные, стабильные данные для принятия критически важных решений.

Основные преимущества ультразвукового датчика погоды 5-в-1

- Высокая точность: точные измерения с минимальным влиянием окружающей среды.

- Прочная конструкция: класс защиты IP65, подходит для экстремальных условий от -40°C до 80°C.

- Универсальная интеграция: дополнительные модули для измерения PM2.5, PM10, шума, радиации и осадков.

- Простая установка: простая настройка без необходимости частой калибровки.

- Широкая сфера применения: удовлетворяет потребности метеорологии, промышленности, сельского хозяйства и т. д.

Ультразвуковой метеорологический датчик NBL-W-51GUWS «5 в 1» — это высокоточное полностью цифровое устройство для измерения скорости и направления ветра, температуры, влажности и давления, а также опционального измерения концентрации частиц PM2.5, PM10 и других параметров. Используя ультразвуковую технологию для измерения скорости ветра, датчик обеспечивает высокую точность и высокую помехоустойчивость. Благодаря классу защиты IP65 он надёжно работает в суровых условиях (от -40°C до 80°C) и обладает низким энергопотреблением (0,4 Вт/1 Вт). Благодаря поддержке выходов RS485 и протокола MODBUS, он прост в установке и требует минимального обслуживания. Идеально подходит для метеорологии, мониторинга окружающей среды, авиации, сельского хозяйства и транспорта, а его интегрированная и прочная конструкция обеспечивает получение надёжных данных для принятия обоснованных решений.

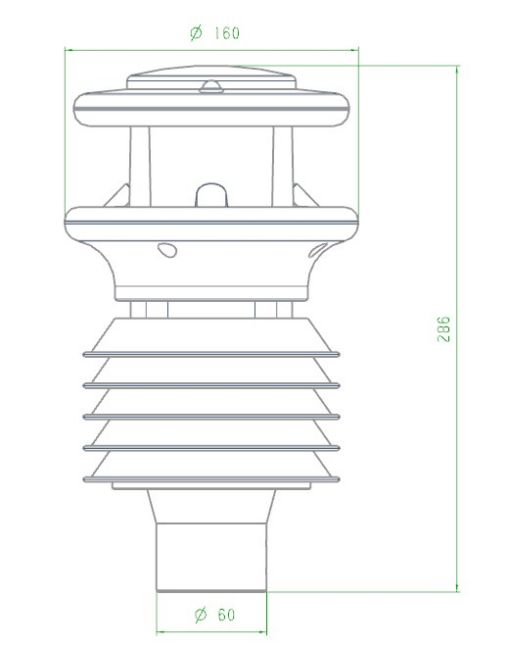

Технические характеристики ультразвукового датчика метеостанции 5-в-1

Руководство по эксплуатации ультразвукового датчика метеостанции 5-в-1.pdf
