Руководство по установке датчика видимости

Датчик видимости — это устройство, используемое для измерения видимости в атмосфере. Он измеряет прозрачность атмосферы, испуская луч инфракрасного или других типов света, а затем принимая рассеянный свет таким образом, чтобы получить текущую видимость. Источник света в датчике испускает луч света, который рассеивается, создавая луч рассеянного света, вызванный туманом, дымом, пылью и другими факторами. Приемник принимает эти лучи, а затем измеряет их интенсивность, что, в свою очередь, вычисляет текущую видимость.

Установка датчика видимости — процесс, требующий осторожного обращения. Ниже приведено подробное руководство по установке:

1. Выбор места и местоположения датчика видимости :

Избегание препятствий: при выборе места установки следует избегать высоких зданий, деревьев и других препятствий, чтобы пространство, где расположен датчик, было достаточно открытым и не загроможденным.

Расстояние от перекрестков: Для датчиков видимости , используемых для мониторинга дорожного движения, рекомендуется устанавливать их вдали от перекрестков, чтобы избежать влияния светофоров, выбросов транспортных средств и других факторов на перекрестках на результаты измерений.

Вдали от источников загрязнения: старайтесь избегать установки датчика в местах с большими источниками выбросов или в других местах, которые могут повлиять на качество атмосферы, чтобы обеспечить точность результатов измерений.

2. Высота и направление установки датчика видимости :

Высота установки: Высота установки датчика видимости напрямую влияет на результаты измерений. В общем, высота установки датчика должна соответствовать рекомендациям производителя, обычно от 1,5 до 10 метров, а конкретная высота должна определяться в соответствии с конкретными сценариями применения и моделями датчиков.

Выбор ориентации: Направление установки датчика также должно быть тщательно продумано. В большинстве случаев датчик должен быть направлен в направлении основного измерения, чтобы обеспечить адекватный прием и излучение световых сигналов.

3. Закрепите инструмент:

Используйте подходящий кронштейн или монтажное основание, чтобы надежно закрепить датчик на месте и предотвратить его смещение или повреждение под воздействием ветра, вибрации или других факторов.

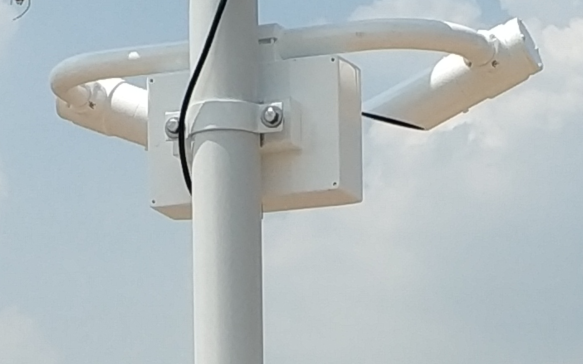

Используйте зажим для установки прибора видимости на стойку, зажим должен иметь большой установочный запас для удержания прибора, V-образный зажим на заднем конце блока управления находится близко к стойке, используйте еще один V-образный зажим и 2 винта для установки прибора в целом на поперечину и стойку.

Убедитесь, что датчик надежно закреплен, чтобы избежать ошибок измерения, вызванных тряской или вибрацией.

4. Подключение оборудования датчика видимости :

Подключите кабель питания и связи к клеммной колодке, а кабель связи — к верхнему компьютеру.

Линейное соединение должно быть прочным и надежным, чтобы избежать неплотного или плохого контакта, приводящего к ошибкам при передаче данных.

Обратите внимание на меры по обеспечению водонепроницаемости и пылезащиты, чтобы линейные соединения не подвергались воздействию внешней среды.

5. Проверьте ориентацию:

Проверьте прибор после установки, чтобы убедиться, что он находится в горизонтальном положении, а открытые скосы передатчика и приемника рассеянного излучения направлены вниз.

Рекомендуется, чтобы в зоне прямой видимости передатчика и приемника не было никаких препятствий. Если луч передатчика отражается от препятствия и попадает на приемник, датчик покажет очень низкое значение видимости, поскольку он не сможет отличить отраженный сигнал от истинного рассеянного сигнала.

Также следует избегать попадания прямых солнечных лучей на приемник во время установки, так как проводка приемника может перегреться под ярким светом, и встроенная система диагностики выдаст предупреждение, а также увеличится уровень шума внутри приемника.

6. Начните тест:

После того как оборудование закреплено и проводка подключена, приступайте к тестированию системы, проводя измерения, репрезентативные для окружающих погодных условий.

7.Меры защиты:

1. Установите чехол или дождевик для датчика, чтобы защитить его от неблагоприятных погодных условий (например, сильного дождя, снежных бурь и т. д.).

2. Регулярно очищайте датчик, чтобы удалить скопившуюся пыль и другие загрязнения и поддерживать его чистым и прозрачным.

8. Безопасная эксплуатация:

1. Во время установки необходимо соблюдать правила техники безопасности, например, надевать каски, перчатки и другие средства защиты для обеспечения безопасности установщика.

2. При установке на большой высоте следует использовать подходящие альпинистские инструменты для обеспечения безопасной и стабильной работы.

Наконец, после установки обязательно следуйте рекомендациям производителя по калибровке и настройке, чтобы гарантировать, что датчик может точно измерять и сообщать данные о видимости.

Обратите внимание, что конкретные процедуры установки могут различаться в зависимости от модели и производителя датчика видимости, поэтому рекомендуется ознакомиться с подробным руководством по установке или руководством, предоставленным производителем, для получения информации о фактическом процессе установки.
