Метод установки датчика дождя с опрокидывающимся ковшом ABS

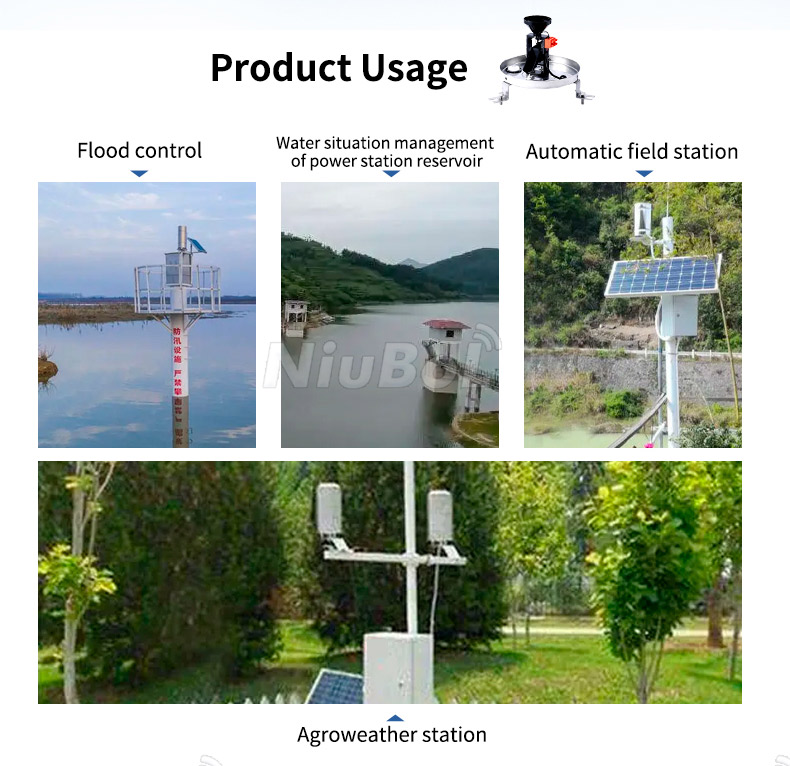

Датчик дождя ( передатчик дождя  ) подходит для метеорологических станций (метеостанций), гидрологических станций, сельского хозяйства, лесного хозяйства, национальной обороны и других связанных ведомств, используется для дистанционного измерения жидких осадков, интенсивности осадков, времени начала и окончания осадков. Датчик дождя может использоваться в гидрологической автоматической измерительной системе и автоматической полевой измерительной станции для целей борьбы с наводнениями, планирования водоснабжения, управления водными ресурсами электростанций и водохранилищ.

Методы установки дождемера с опрокидывающимся ковшом из АБС могут различаться в зависимости от конкретной модели и производителя, но в целом можно следовать следующим общим шагам установки и мерам предосторожности:

Во-первых, подготовка к установке датчика дождя с опрокидывающимся ковшом ABS

1. Откройте коробку и осмотрите товар:

Внимательно прочтите руководство по эксплуатации, чтобы понять параметры и требования к установке дождемера.

Проверьте комплектность всех деталей в соответствии с упаковочным листом, обратите особое внимание на целостность ключевых компонентов, таких как разгрузочный вал и отводной наконечник.

Перед установкой проверьте оборудование на наличие физических повреждений, чтобы избежать их.

2. Выберите место установки:

Выберите место, где нет вибрации, сильных магнитных полей, температура окружающей среды не превышает 60℃, а также не допускайте попадания прямых солнечных лучей.

Избегайте мест с сильным ветром, чтобы избежать задувания дождемера.

Убедитесь, что место установки находится на открытом пространстве, расстояние между препятствием и дождемером составляет не менее двойной разницы высот между препятствием и опорным отверстием дождемера.

3. Подготовьте монтажное основание:

Основание для установки должно быть ровным, устойчивым, с надежно закрепленными болтами заземления из нержавеющей стали.

В основании следует оставить дренажный канал и кабельный канал для облегчения последующего обслуживания.

Во-вторых, этапы установки датчика дождя с опрокидывающимся ковшом ABS

1. Крепление основания:

Соорудите или разместите основание в выбранном месте установки, убедитесь, что основание ровное и устойчивое.

Если установка производится на открытом воздухе или на крыше, может потребоваться сооружение бетонной платформы и просверливание отверстий для крепления основания.

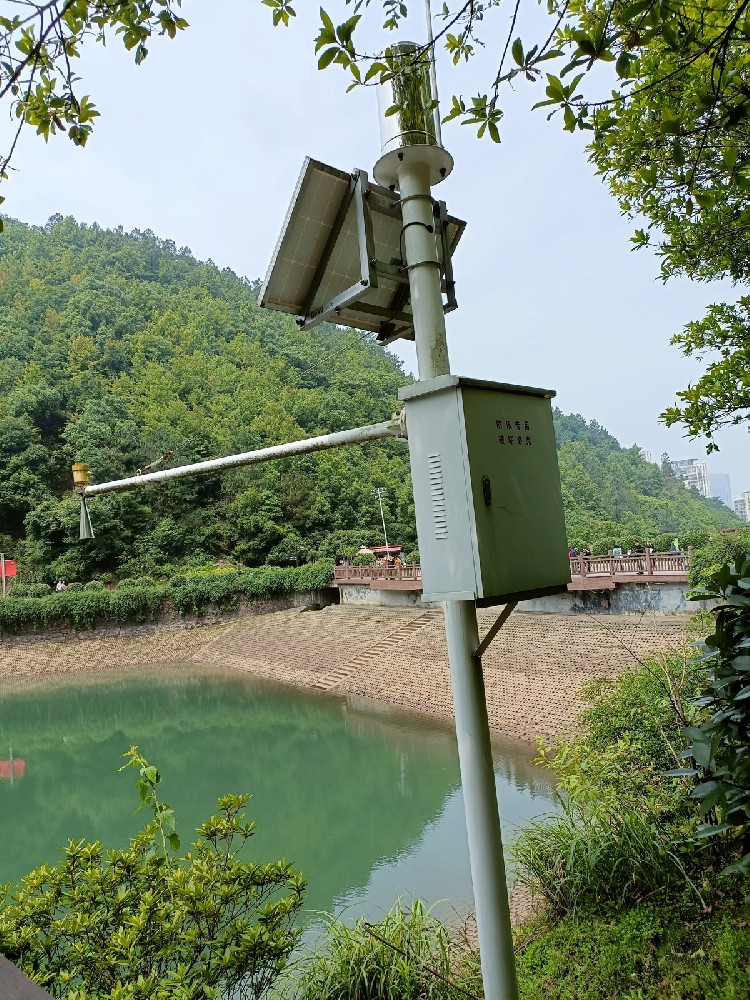

Место установки датчика может быть на земле, на фланце железного столба или на крыше дома по мере необходимости;

2. Установите датчик дождя:

Закрепите дождемер на шасси и с помощью уровня отрегулируйте, совпадает ли центр дождемера с землей.

Отрегулируйте три регулировочных винта на шасси так, чтобы пузырек уровня указывал уровень (пузырек остается в центре круга), а затем медленно затяните три расширительных винта M8 × 80 для фиксации; если пузырек уровня изменился, его необходимо отрегулировать заново;

Затяните соединительную часть между дождемером и основанием винтами, чтобы обеспечить ее надежность и отсутствие люфта.

Во избежание загрязнения не прикасайтесь к внутренней части опрокидывающегося ковша во время установки.

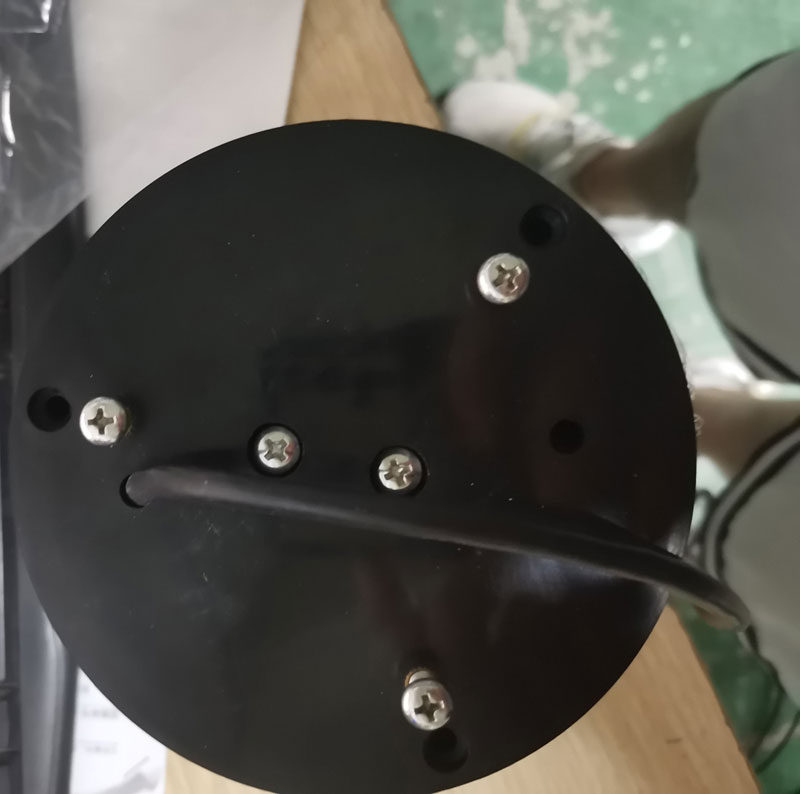

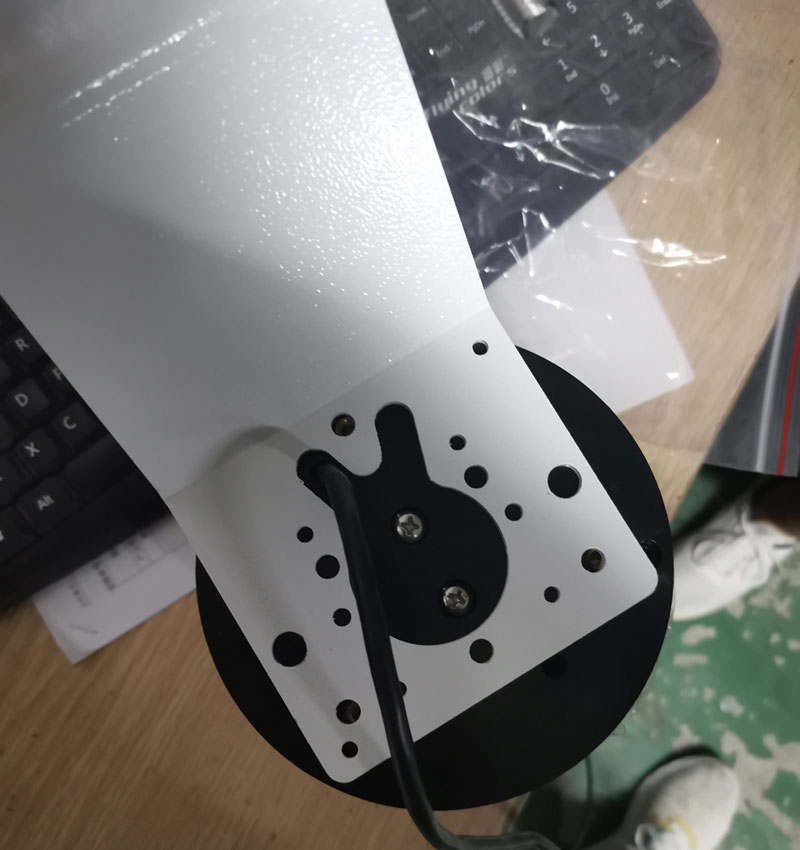

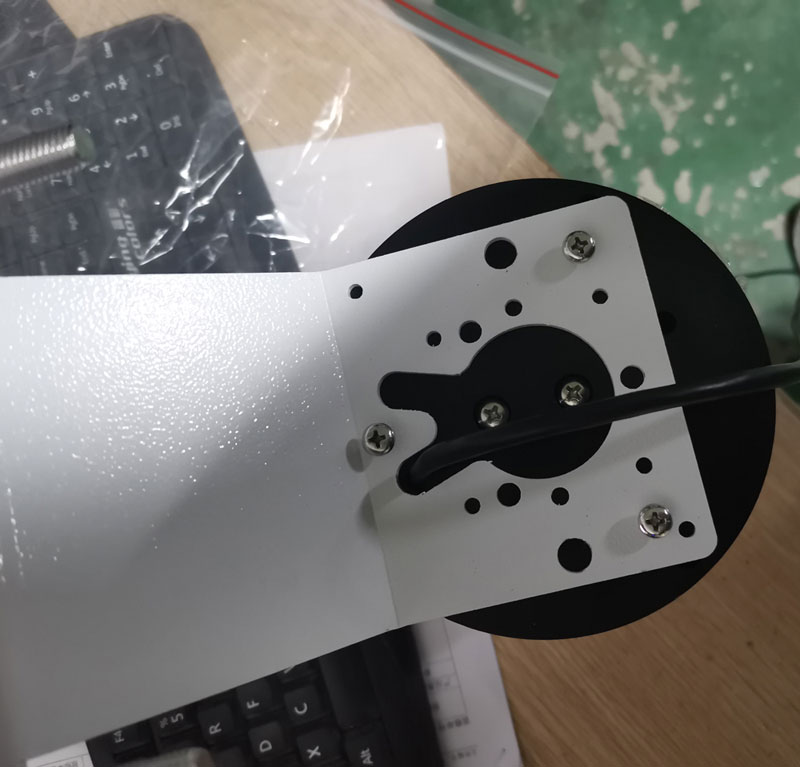

Открутить 3 винта	Позиционирование	Затяните винты.

Соберите и закрепите датчик, как показано на рисунке выше. Пожалуйста, не разбирайте датчик во время установки;

3. Отрегулируйте уровень:

Отрегулируйте уровень дождеприёмного отверстия дождемера, допустимое отклонение уровня составляет ±1,0°.

При необходимости отрегулируйте ножки кронштейна или основания, чтобы добиться требуемого уровня.

4. Подключите сигнальную линию:

Проведите сигнальную линию от диспетчерской через защитную трубу к месту установки дождемера.

Подключите сигнальный кабель к выходным клеммам дождемера, убедитесь, что соединение надежно и герметично.

5. Установка защитных сооружений:

Для предотвращения попадания на дождемер посторонних предметов можно установить защитные сетки или защитные ограждения и т. д.

Убедитесь, что защитные сооружения не мешают нормальной работе дождемера и сбору данных.

В-третьих, отладка и проверка датчика дождя с опрокидывающимся ковшом ABS

1. Пусконаладочные испытания:

После установки проверьте правильность работы дождемера и запишите данные.

После фиксации откройте дождевой ствол и отрежьте нейлоновый хомут на воронке, медленно впрыскивайте свежую воду в датчик дождя и наблюдайте за процессом опрокидывания опрокидывающегося ведра, чтобы проверить, получены ли данные на приборе для сбора. Наконец, впрыскивайте количественную воду (60-70 мм), проверяя, что погрешность измерения дренажа ведра находится в пределах допустимого отклонения (например, ± 4%).  Если данные, отображаемые на приборе для сбора, соответствуют количеству впрыснутой воды, это означает, что прибор в норме, в противном случае его необходимо отремонтировать и отрегулировать;

2. Проверьте выходной сигнал:

Проверьте, является ли выходной сигнал прибора нормальным, чтобы убедиться в отсутствии ошибок при передаче данных.

3. Запишите и сопоставьте результаты:

Запишите данные и результаты процесса ввода в эксплуатацию, объединив их в отчет для последующего использования.

Внимание

1. Проверьте, цела ли упаковка, а также соответствует ли модель товара выбранному вами варианту;

2, не подключайте электричество, проводка завершена, чтобы проверить наличие ошибок перед подачей питания;

3. Длина провода датчика повлияет на выходной сигнал продукта, не меняйте использование продукта, были сварены на заводе-изготовителе компоненты или провода, если есть необходимость в замене, пожалуйста, свяжитесь с производителем;

4. Датчик следует регулярно проверять на предмет удаления пыли, грязи, песка, листьев, насекомых, чтобы не засорять каналы потока воды в верхней трубке (воронке), цилиндрический контур фильтра можно выгружать и промывать водой;

5. Внутренняя стенка бункера загрязнена, ее можно промыть водой, спиртом или водным раствором моющего средства. Категорически запрещается протирать ее пальцами или другими предметами, чтобы не испачкать масло и не повредить внутреннюю стенку бункера.

Последующее техническое обслуживание датчика дождя с опрокидывающимся ковшом ABS

1. Регулярный осмотр:

Регулярно проверяйте рабочее состояние дождемера и сбора данных, чтобы обеспечить нормальную работу.

При обнаружении отклонений или неисправностей необходимо своевременно выполнить ремонт или замену.

2. Чистка и обслуживание:

Регулярно очищайте опрокидывающийся ковш дождемера, дождеприемную горловину и другие компоненты, чтобы предотвратить скопление пыли и засорение, влияющее на точность измерений.

Следите за тем, чтобы защитные сооружения были чистыми и целыми.

Обратите внимание, что описанный выше метод установки носит исключительно справочный характер, конкретные шаги по установке и меры предосторожности должны основываться на фактической модели датчика дождя ABS и руководстве по установке, предоставленном производителем.

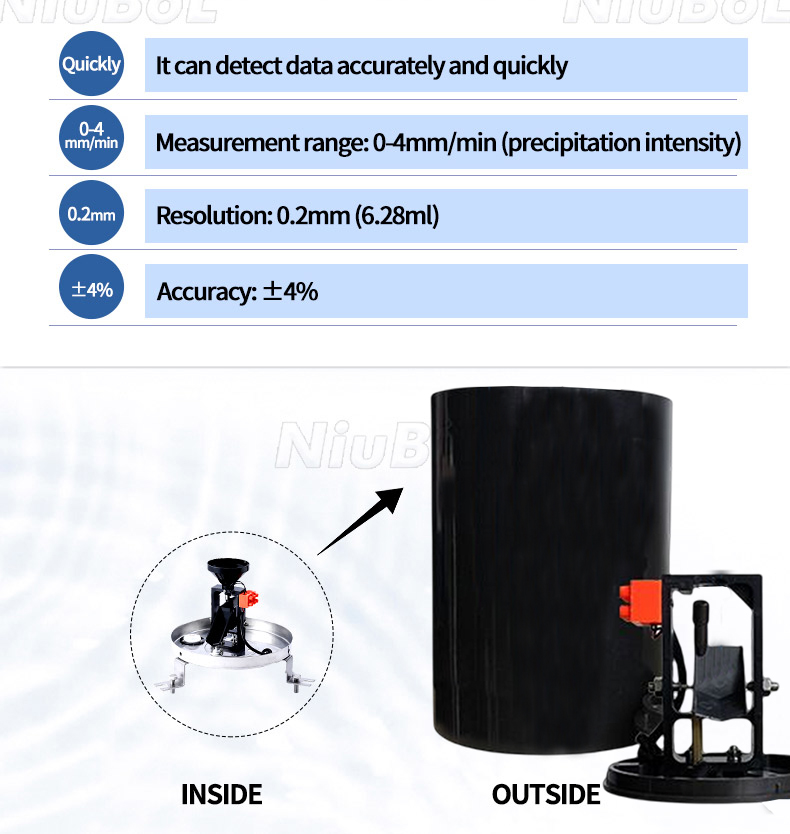

 Технические данные дождемера с опрокидывающимся ковшом
