Учебное пособие по установке ультразвукового интегрированного датчика погоды

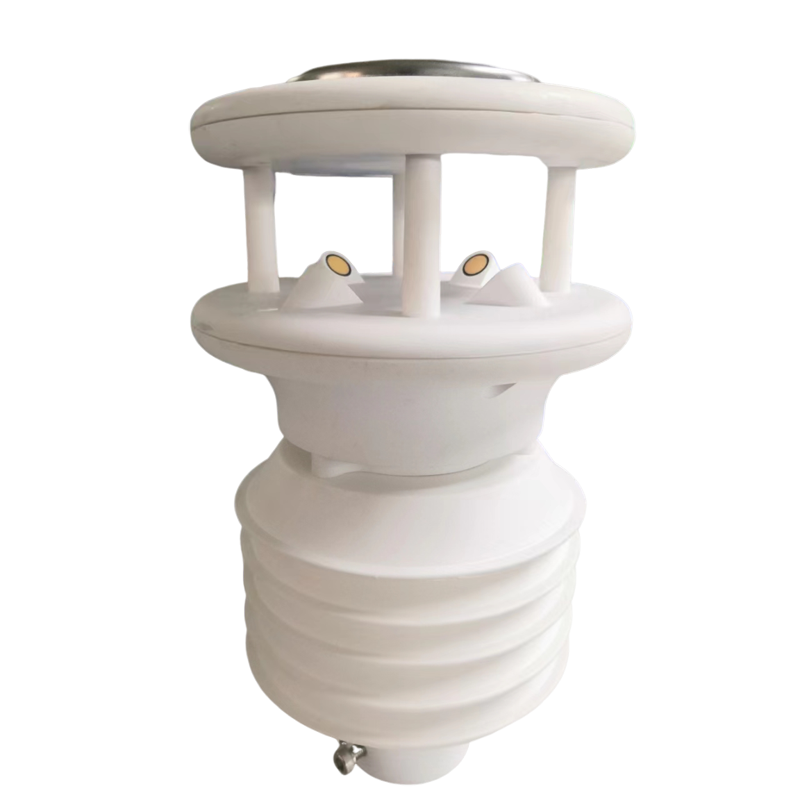

Ультразвуковой интегрированный датчик погоды - это полностью цифровое обнаружение, высокоточные датчики, могут быстро и точно определять скорость ветра, направление ветра, температуру воздуха, влажность воздуха, атмосферное давление, встроенный блок обработки сигнала может выводить соответствующие сигналы в соответствии с требованиями пользователя, может быть опционально интегрирован PM2.5, PM10, шум, радиация, осадки и другие элементы. Высокопрочная структурная конструкция может надежно работать в суровых климатических условиях, высокая интеграция, прочная. Широко используется в метеорологии, окружающей среде, аэропортах, портах, лабораториях, промышленности, сельском хозяйстве и транспорте.

Ниже приведено базовое руководство по установке ультразвукового интегрированного датчика погоды:

1. Подготовка

Прочтите руководство: Перед установкой внимательно прочитайте руководство по эксплуатации датчика, чтобы понять принцип его работы, технические параметры и требования к установке.

Подготовьте инструменты: в соответствии с требованиями к установке датчика подготовьте соответствующие инструменты, такие как отвертки, гаечные ключи, изолента и т. д.

Проверьте датчик: убедитесь, что датчик не был поврежден во время транспортировки и что все интерфейсы и компоненты целы.

 2. Подготовьте место для монтажа.

 Выберите подходящую точку крепления, чтобы датчик мог выполнять измерения в открытой и беспрепятственной среде.

 Убедитесь, что точка крепления соответствует метеорологическим условиям окружающей среды.

 Позаботьтесь о безопасности и избегайте установки в местах, где его можно легко украсть или повредить.

 3. Монтаж вертикальной монтажной трубы

 Подготовьте вертикальную монтажную трубку в соответствии с моделью датчика и требованиями к установке.

 Закрепите монтажную трубку в выбранной точке крепления, убедившись, что она перпендикулярна земле.

 4. Найдите датчик.

 Определите направление на географический Северный полюс с помощью стандартного компаса.

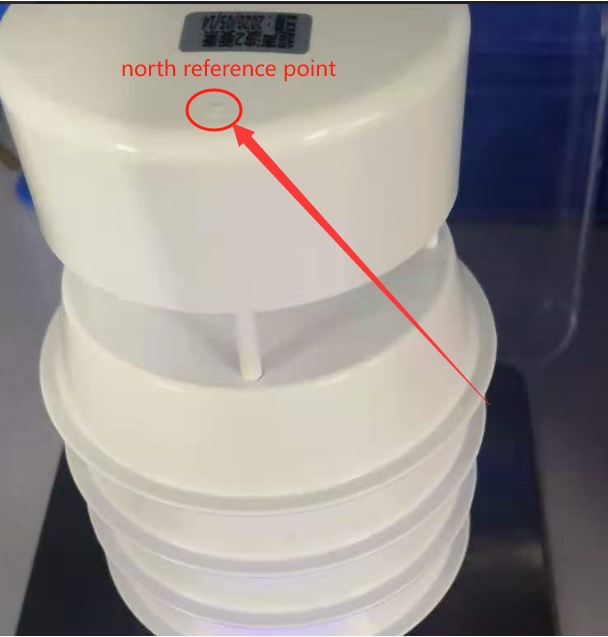

точка отсчета севера (как показано на рисунке выше), и эта точка отсчета должна совпадать с фактическим направлением на географический север.

 Совместите точку наведения датчика (обычно это маркер) с направлением на географический Северный полюс.

 Убедитесь, что датчик указывает в том же направлении, что и компас.

 5. Закрепите датчик.

 Убедившись, что датчик направлен правильно, закрепите его на монтажной трубке. Монтажная трубка требует 3 равномерно расположенных отверстий, нарезания резьбы винтами M5, расположенных на расстоянии 7,5 мм от верха трубки, и пропускания кабеля через монтажную трубку; убедитесь, что он надежно закреплен, чтобы избежать смещения датчика из-за ветра или других внешних сил.

Примечание: Пользователь должен надлежащим образом ослабить натяжение кабеля. Вилку можно подключить к вилке устройства, повернув вилку и осторожно вдавив ее внутрь. После того, как вилка прикреплена, ее можно зафиксировать на месте, повернув внешнюю муфту по часовой стрелке. Устройство можно закрепить на монтажной трубке с помощью 3 винтов из нержавеющей стали. Клиент должен убедиться, что устройство установлено на открытом пространстве, чтобы окружающие здания не препятствовали потоку воздуха и не вызывали флокуляции. Не устанавливайте устройство рядом с радарами или радиопередатчиками.

 6. Подключение проводов

 Подключите клеммы датчика к заранее подготовленным проводам.

 Убедитесь, что соединение надежное и имеет хороший контакт, чтобы предотвратить выдергивание или повреждение проводов.

 7. Тест

 После включения питания проверьте датчик, чтобы убедиться в его правильной работе и точности показаний.

 8. Меры защиты

 Для предотвращения повреждения оборудования молнией следует принять соответствующие меры молниезащиты.

 Для предотвращения попадания пыли и дождевой воды датчик при необходимости может быть оснащен защитным кожухом.

 9. Периодическое обслуживание

 После установки необходимо проводить периодическое техническое обслуживание, чтобы проверить правильность работы датчика и надежность соединений.

Меры предосторожности при установке ультразвукового интегрированного датчика погоды

   Ультразвуковые многофакторные интегрированные датчики могут соответствовать ряду спецификаций, могут использоваться в различных условиях по всему миру, на объекте не требуется проводить сложное техническое обслуживание и калибровку.

Регулярно проверяйте, не мешает ли работе датчика другое работающее оборудование, например, радио-/радарные передатчики, судовые двигатели, моторы и т. д.;

Не устанавливайте на ровной поверхности любое сканирующее устройство с радаром, необходимо соблюдать расстояние не менее 2 метров;

Рекомендуется держаться на расстоянии от некоторых окружающих радиоприемных антенн;

Место установки должно быть удалено от источника вибрации;

Используйте кабель, рекомендованный Компанией;

Если кабель обрезан и неправильно подключен или если экран кабеля неправильно подключен, просто подключите его в соответствии с инструкциями по установке;

Обеспечить бесперебойную подачу электропитания к агрегату во время работы;

Избегайте попадания мусора от окружающих конструкций, таких как деревья, столбы линий электропередач, высокие здания и т. д., поскольку он может повлиять на точность показаний ультразвукового измерителя скорости и направления ветра;

Всемирная метеорологическая организация (ВМ) дает следующие советы:

Критерии установки метеорологических приборов: 10 метров над уровнем земли на открытых площадках; открытые площадки определяются как 10 метров над высотой любого препятствия для метеорологического прибора;

При установке на здании теоретическая высота установки метеорологического прибора должна быть в 1,5 раза больше высоты здания;

При установке на стреле на мачте, башне или ветви мачты длина стрелы или ветви должна быть в два раза больше минимального диаметра или диагонали башни. Стрела должна быть установлена со стороны преобладающего ветра;

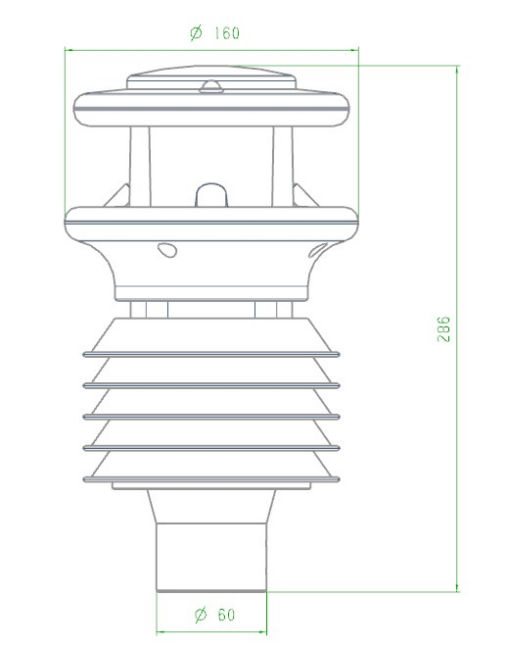

Технические характеристики датчика ультразвуковой метеостанции « все в одном»
